螺栓连接的重要性
螺栓拧紧在机械制造业中的应用非常广泛，几乎涵盖了机械制造中零部件的连接与装配以及机械整体的装配等各个环节。任何机体均是由多种零件连接（即组装）起来的，而零件的连接方式有多种，其中采用螺栓连接是最常用的一种。因此，为了实现螺栓连接，拧紧这一操作也就成了装配工作中极为广泛的概念。
- 螺栓拧紧的过程 -

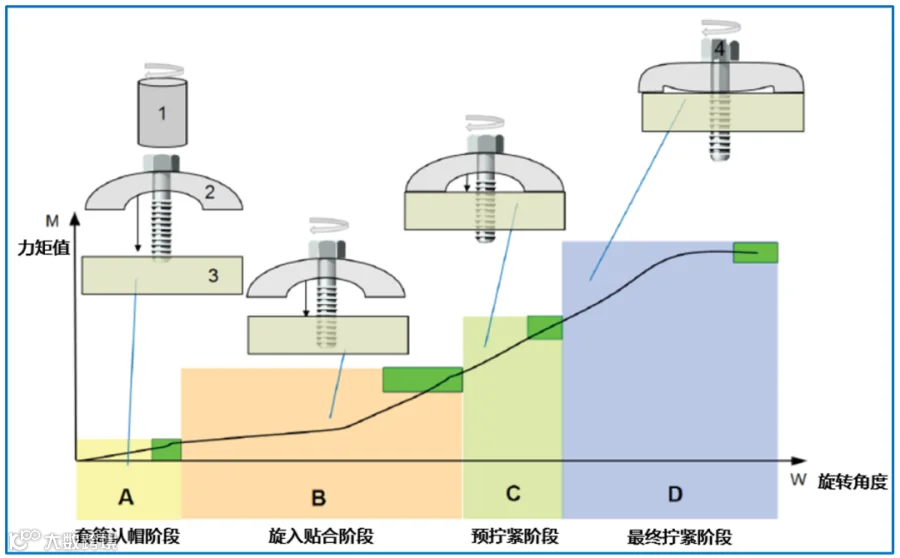

电动拧紧枪拧紧一个螺栓一般经历下面阶段：电动拧紧枪拧紧螺栓时一般会依次通过：套筒认帽--旋入贴合-预拧紧-最终拧紧，四个阶段来完成拧紧过程，确保螺栓的拧紧质量和螺栓连接的可靠安装。

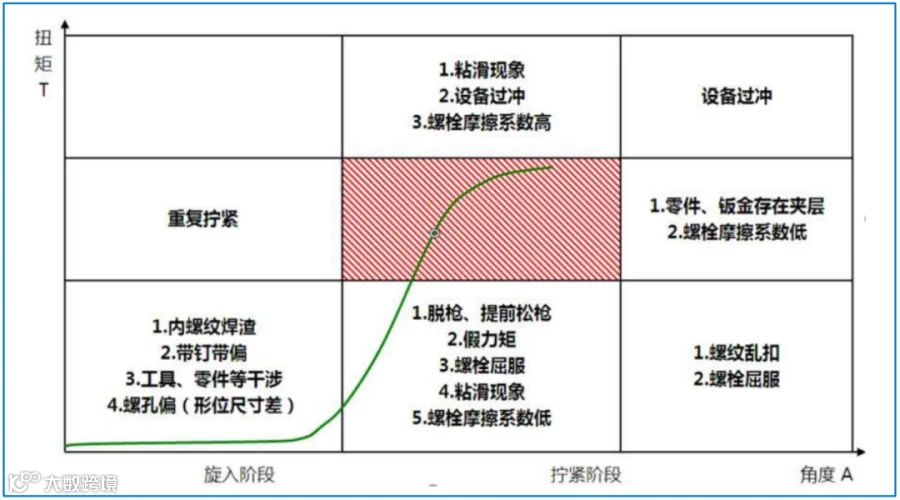

- 拧紧失效分类 -

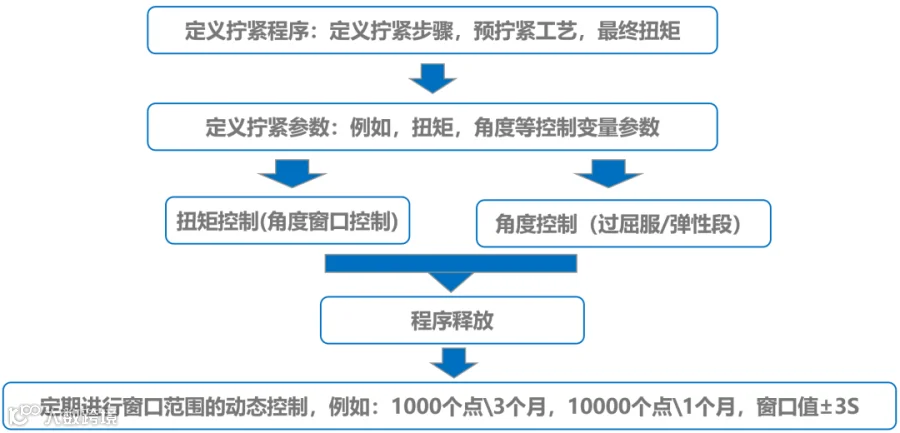

新项目1000个点或3个月后，量产项目10000个点或1个月后，采集数据按照窗口值±3S进行监控。
- 螺栓预拧紧的过程 -

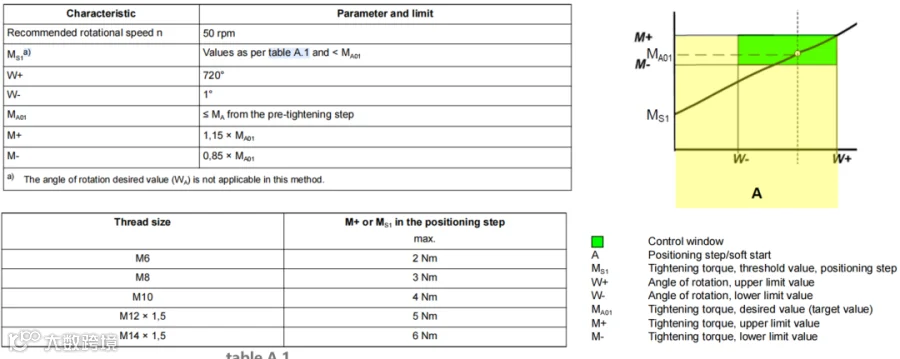

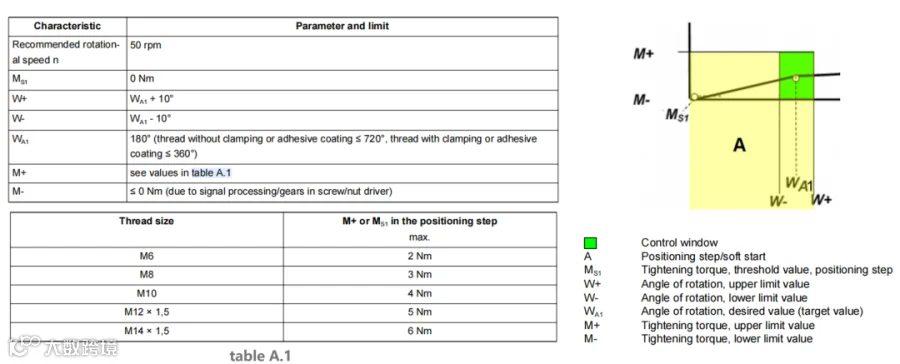

A套筒认帽阶段
目标：角度
将紧固件旋入套筒，并以低转速定位配合连接，以便尽可能在接近M+时，使工具停止（高速旋转时延迟切断），以防止螺纹损坏。
可以发现螺栓“旋入异常”，以及该螺栓有重复拧紧可能。

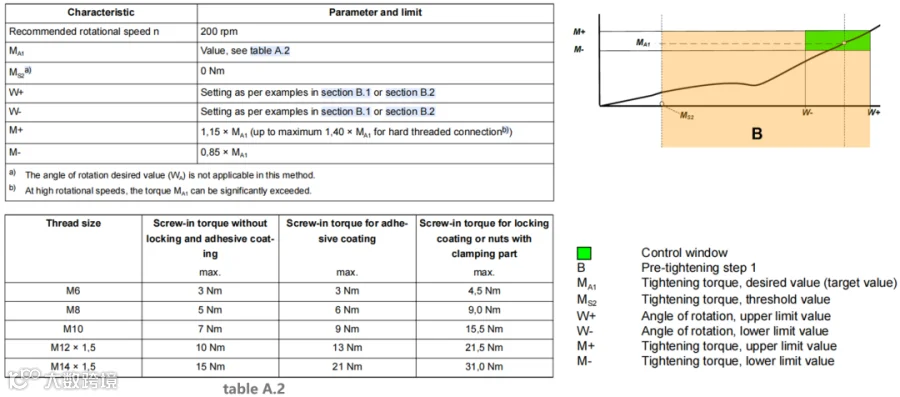

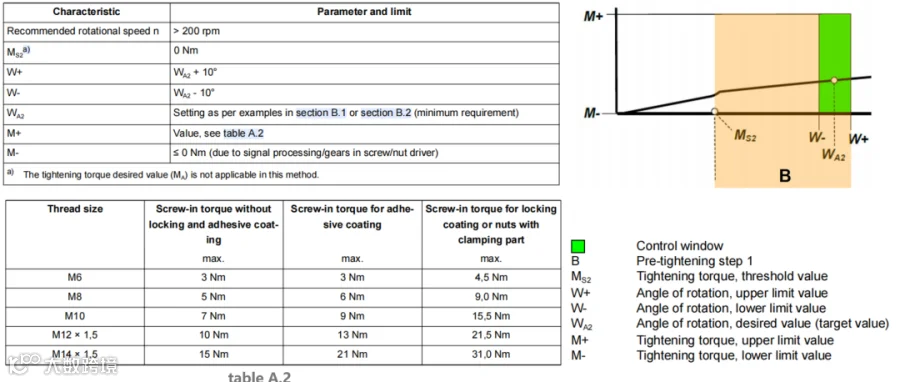

B旋入贴合阶段
目标：扭矩
低转速让套筒“寻找”紧固件
可以发现螺栓“旋入异常”，因为这是一个预先紧固的步骤，在后续的步骤中可以检测到“复拧”。
目标：角度
有可能检测到“旋入异常”和重复拧紧
可以检测到螺栓过短或过长
可以检测到螺纹损坏
目标：扭矩
有可能检测到“旋入异常”和重复拧紧
可以检测到螺栓过短或过长
可以检测到螺纹损坏
旋入贴合阶段角度监控窗口定义
角度监控窗口的定义-1
1. 标记螺栓头部
2.
a)将螺栓/螺钉旋入到头部轴承表面，并确定预旋后的螺栓/螺钉旋入角度，直到头部轴承表面（例如，5 × 360° = 1 800°）
b) 通过旋入角度定义下限或期望值：
W- or WA = 1 800° × 0,5 = 900°
c)通过螺旋转角定义上限：
W+ = 1 800° × 1,5 = 2 700°
- 角度监控窗口的定义-2 -

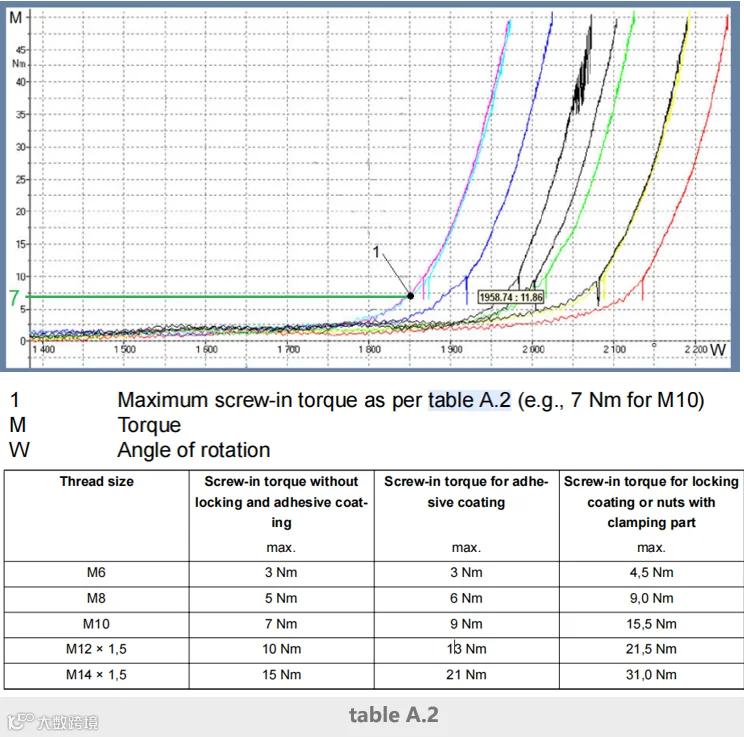

通过紧固曲线定义W-和W+以及WA的程序
1. 根据表确定最大旋入扭矩
b) 通过旋入角度定义下限或期望值：
W- or WA = 1 800° × 0,5 = 900°
c)通过螺旋转角定义上限：
W+ = 1 800° × 1,5 = 2 700°
目标：扭矩
有可能检测到重复拧紧
可以检测到螺纹损坏

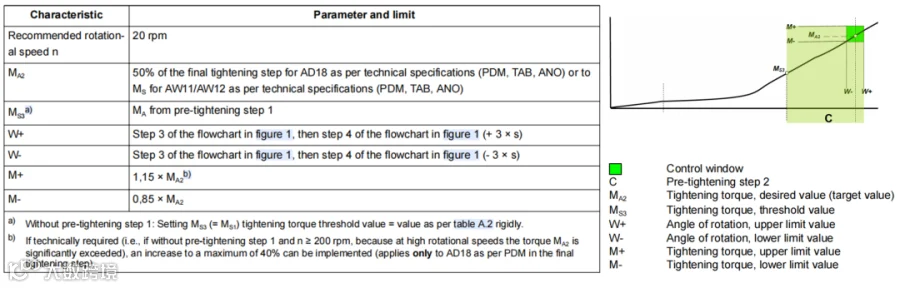

C预拧紧阶段
目标：角度

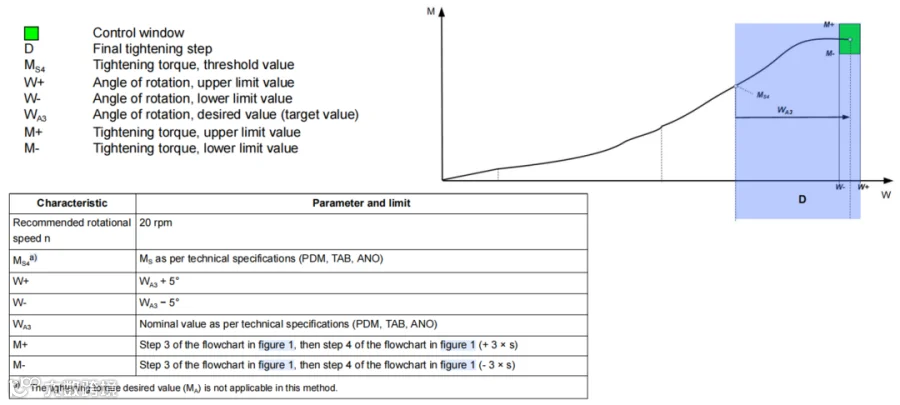

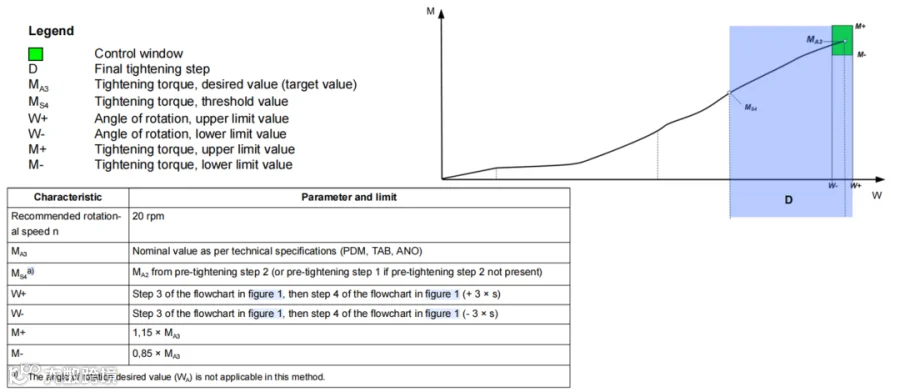

D终拧紧阶段
目标：角度
感谢您的关注与学习！希望本次讲解能够帮助您更好地理解和应用拧紧工艺曲线分析.
欢迎联系我们，一起探讨紧固连接的奥秘！
