紧固件数字化选型系统IFData快速选型螺栓

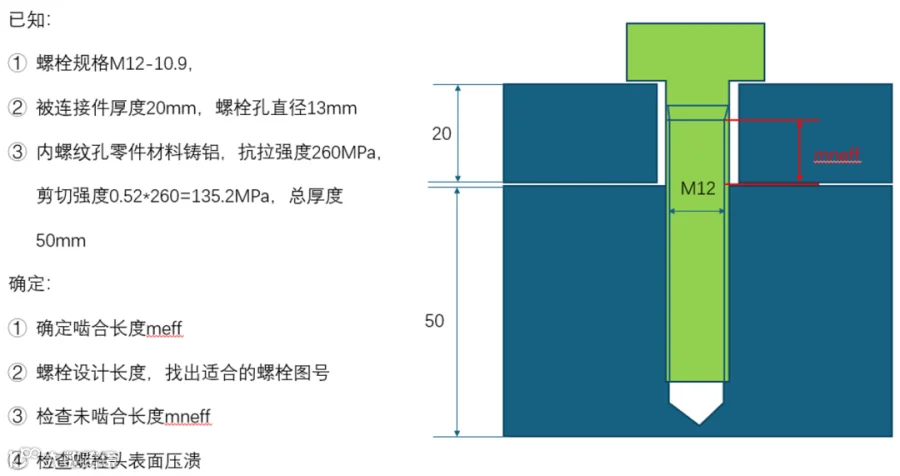

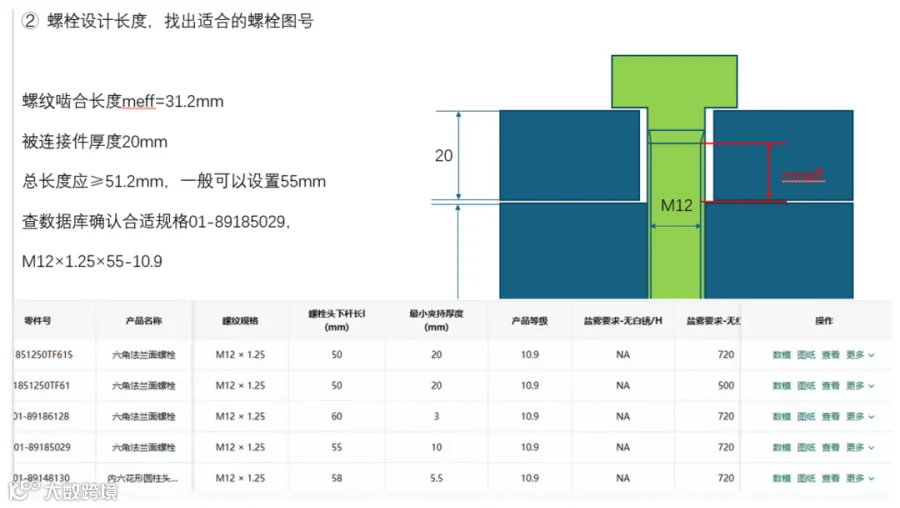

2.确定螺栓设计长度：被连接件厚度20mm，总长度应≥20+31.2=51.2mm，一般可设置为55mm。

3.查数据库确认合适规格：M12×1.25×55-10.9 (图号: 01-89185029)

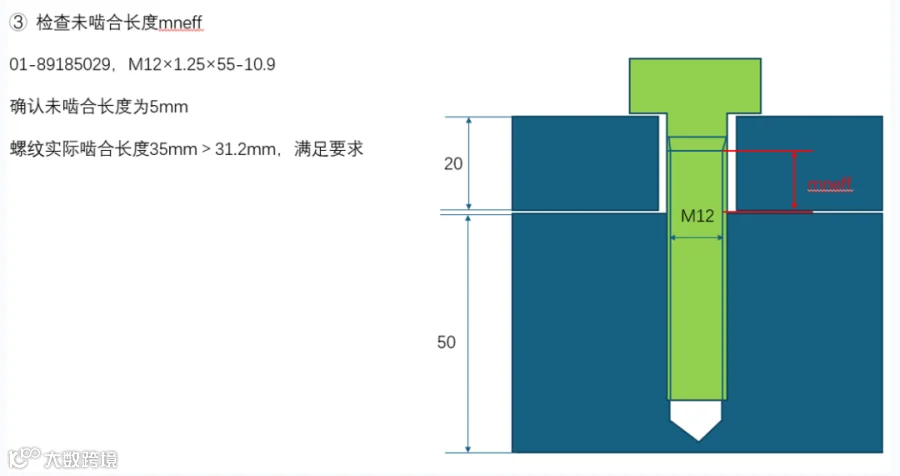

4.检查未啮合长度：确认未啮合长度为5mm。

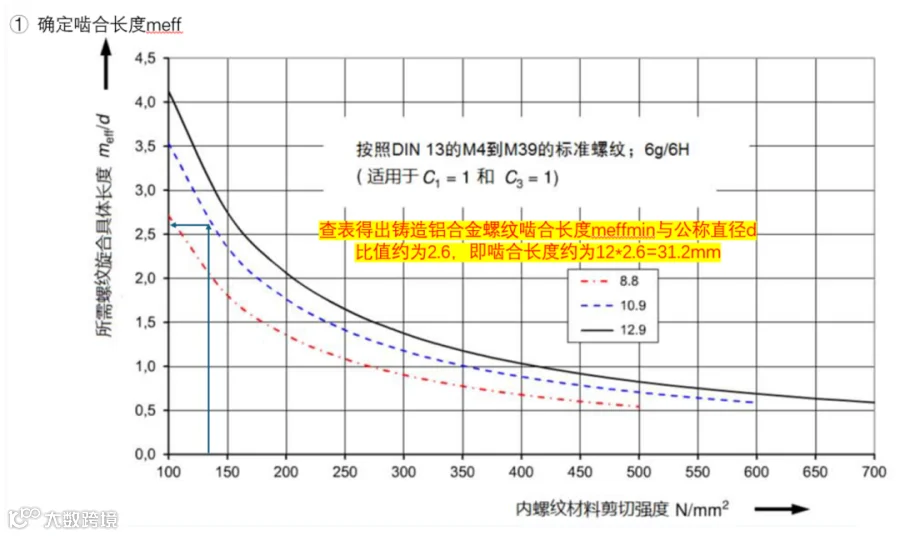

5.验证啮合长度：螺纹实际啮合长度35mm＞31.2mm，满足要求。

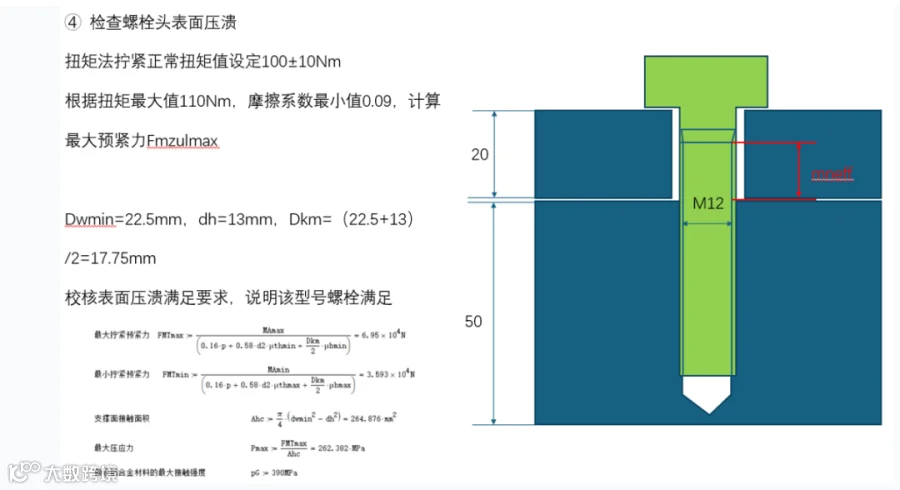

6.检查螺栓头表面压溃：使用扭矩法计算最大预紧力，校核表面压溃满足要求。

手工方法特点：

• 依赖工程师经验和手册数据

• 计算过程耗时较长（约30-60分钟）

• 容易产生人为计算错误

• 参数调整需要重新计算

• 验证环节复杂且易遗漏

选型系统方法：

数字化选型系统（如IFData）

现代选型系统通过数据库集成、算法计算和标准规范数字化，实现高效准确的螺栓选型。

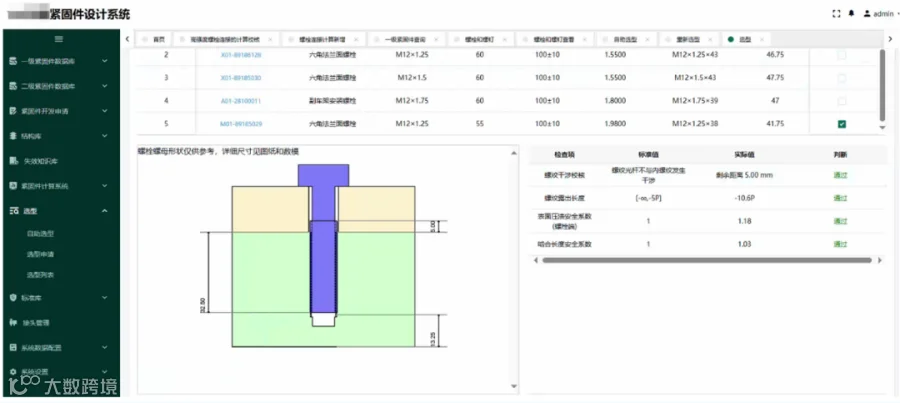

系统操作步骤：

1. 输入被连接件信息：材料、厚度、孔直径等参数

2. 输入螺纹规格：螺栓类型、强度等级等要求

3. 系统自动计算啮合长度：基于材料数据库和标准规范

4. 自动推荐螺栓规格：从数据库匹配符合要求的螺栓型号

5. 自动验证关键参数：啮合长度、表面压溃、强度等

6. 生成选型报告：包含详细计算过程和结果验证

系统方法特点：

• 集成行业标准和设计规范

• 计算过程仅需2-5分钟

• 自动验证所有关键参数

• 支持参数快速调整和重新计算

• 生成标准化选型报告

• 减少人为错误风险

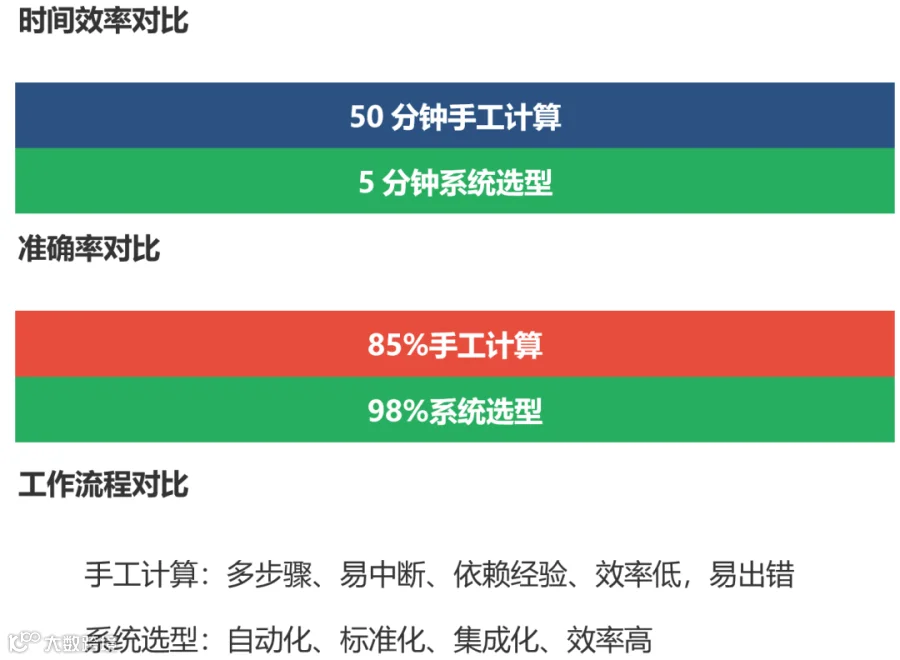

通过对比分析可以得出以下结论：

• 效率方面：选型系统将选型时间从50分钟缩短至5分钟，效率提升90%

• 准确性方面：系统方法减少了人为错误，准确率从85%提高到98%

• 工程价值：系统自动完成参数验证，确保设计符合所有标准要求

• 知识管理：选型系统集成了企业设计规范和专家经验，实现知识传承

• 迭代优化：参数调整和方案优化在系统中更快速便捷

建议：

1. 对于常规螺栓选型（例如车身、内外饰零部件螺栓连接，非关重件，通过经验对标已经选出合适的螺纹规格，通过数据库选出合适的螺栓长度，并确保满足螺纹啮合长度、露头长度、未啮合长度、表面压溃等要求），推荐使用数字化选型系统提高工作效率

2.  对于特殊工况或新型设计，需要详细计算可采用螺栓计算软件SD Pro进行详细校核。

3. 通过数字化选型系统IFData建立企业内部的螺栓选型标准和数据库，提高设计一致性。

4. 定期更新选型系统数据库，纳入最新标准和工程实践经验。
