螺栓预紧力越大，疲劳寿命越长？

在现代机械设计与制造中，螺栓连接是最常见也最关键的机械连接方式之一。合理提高预紧力已成为提升螺栓疲劳性能的有效途径。

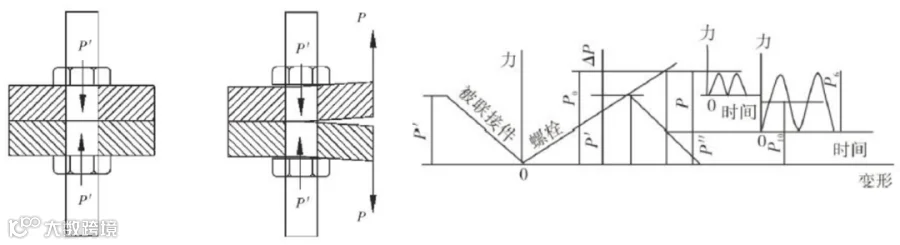

图1：螺栓连接结构示意图

理论基础

预紧力如何影响螺栓疲劳

螺栓在服役过程中，不仅承受静态载荷，更常受到交变、脉动载荷的作用，这种循环载荷容易导致螺栓发生疲劳断裂。而预紧力，正是影响其疲劳行为的关键因素。

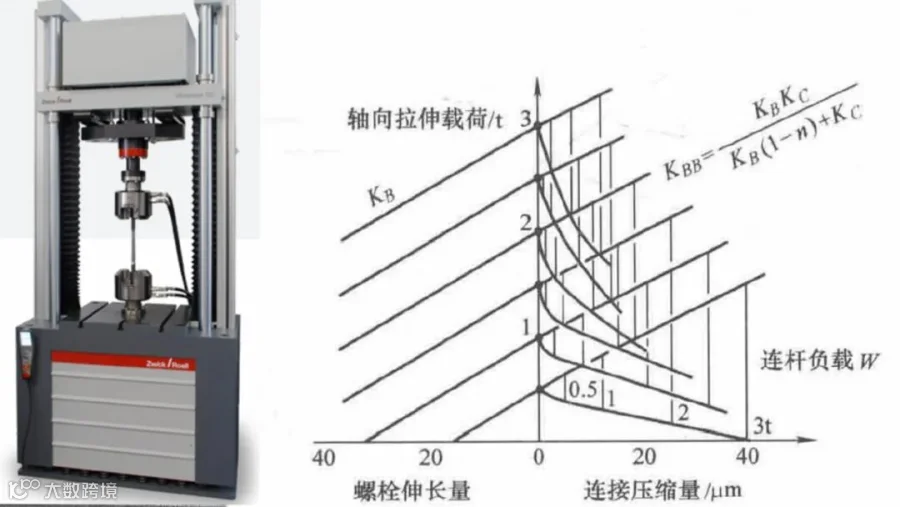

根据《螺纹紧固件联接工程》中的分析，在偏心外载荷作用下，被连接件的刚度并非恒定，而是随预紧力的变化而变化。当预紧力较小时，接触面积减小，连接系统刚度降低，导致相同外载下螺栓应力幅值（σa）增大，从而显著降低疲劳寿命。

反之，当预紧力足够大时，连接件之间保持更紧密的接触，系统刚度提高，应力幅值减小，疲劳性能得到明显改善。

风电领域的实证

预紧力与疲劳寿命正相关

在《预紧力对风电叶片根部螺栓疲劳寿命的影响分析》一文中，研究者通过理论推导与有限元仿真发现：预紧力越大，螺栓连接的疲劳性能越好。

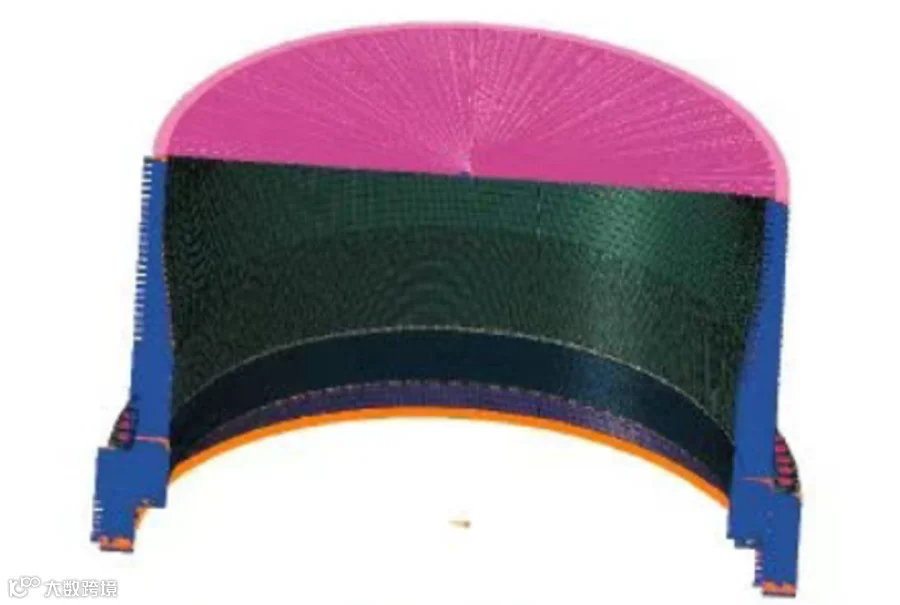

图2：风电叶片螺栓连接部位

风电叶片运行环境复杂，承受强风、重力、离心力等多种动态载荷。若螺栓预紧力不足，在持续振动下容易发生微动磨损与疲劳裂纹。提高预紧力不仅能增强连接的刚性，还能减少外载波动对螺栓的应力影响，从而延长其使用寿命。

来自德国的权威观点

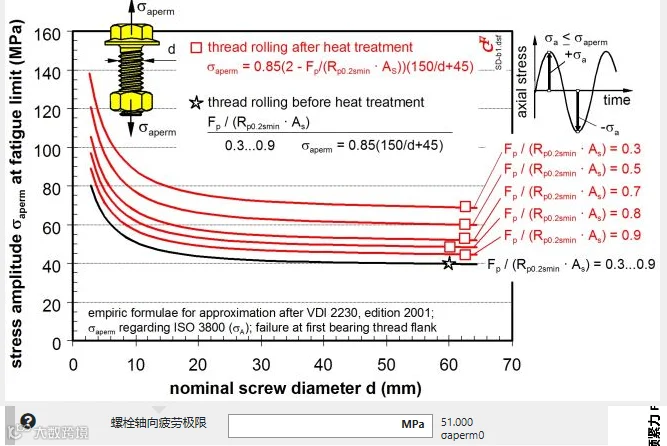

德国机械专家Otto先生在其培训资料中指出：螺栓预紧力Fv与屈服预紧力F0.2的比值越大，螺栓连接的应力幅σSAb越小。这意味着，在相同外载条件下，预紧力越高的螺栓所承受的交变应力越小，疲劳寿命自然更长。

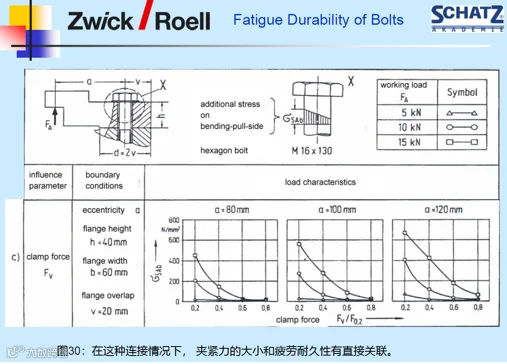

图3：预紧力与应力幅关系示意图

发动机螺栓

过屈服拧紧成为标配

《发动机螺栓拧紧技术的研究》学位论文中指出，发动机中的关键螺栓——如连杆螺栓、缸盖螺栓、主轴承螺栓等——普遍采用"扭矩+转角"过屈服拧紧工艺。

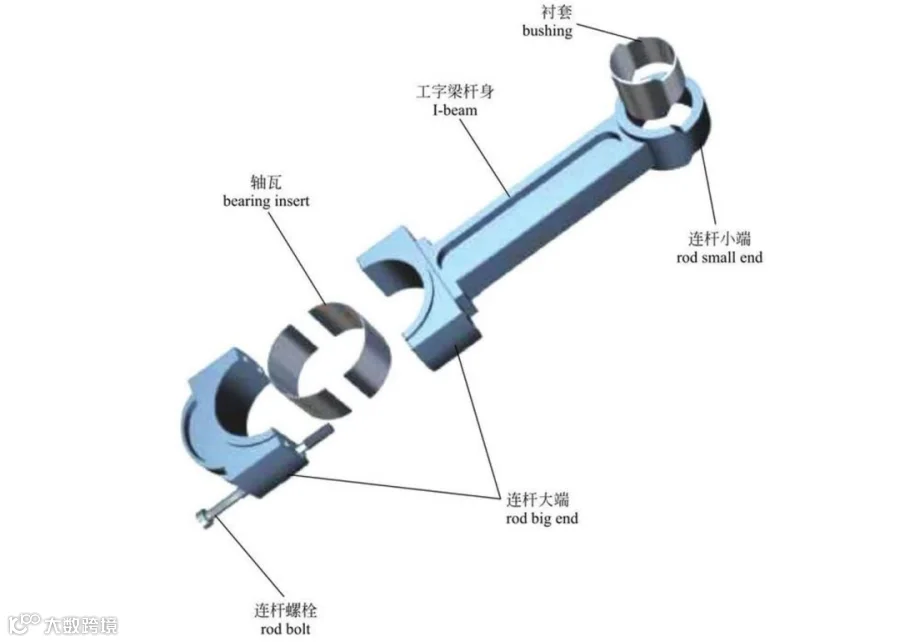

图4：发动机关键螺栓位置示意图

这些螺栓在运行中承受高频往复载荷，疲劳失效风险极高。通过将其拧紧至屈服点甚至超过屈服点，可显著提高预紧力水平，从而增强抗疲劳能力。实践证明，过屈服拧紧不仅不会降低螺栓的整体疲劳寿命，反而大幅提升了连接系统的可靠性。

第三方实测数据支持

某第三方机构对螺栓连接进行了系统测试，结果显示：随着预紧力的提高，螺栓的疲劳寿命持续增长。即使预紧力提升至36KN，仍未观察到疲劳性能下降的趋势。

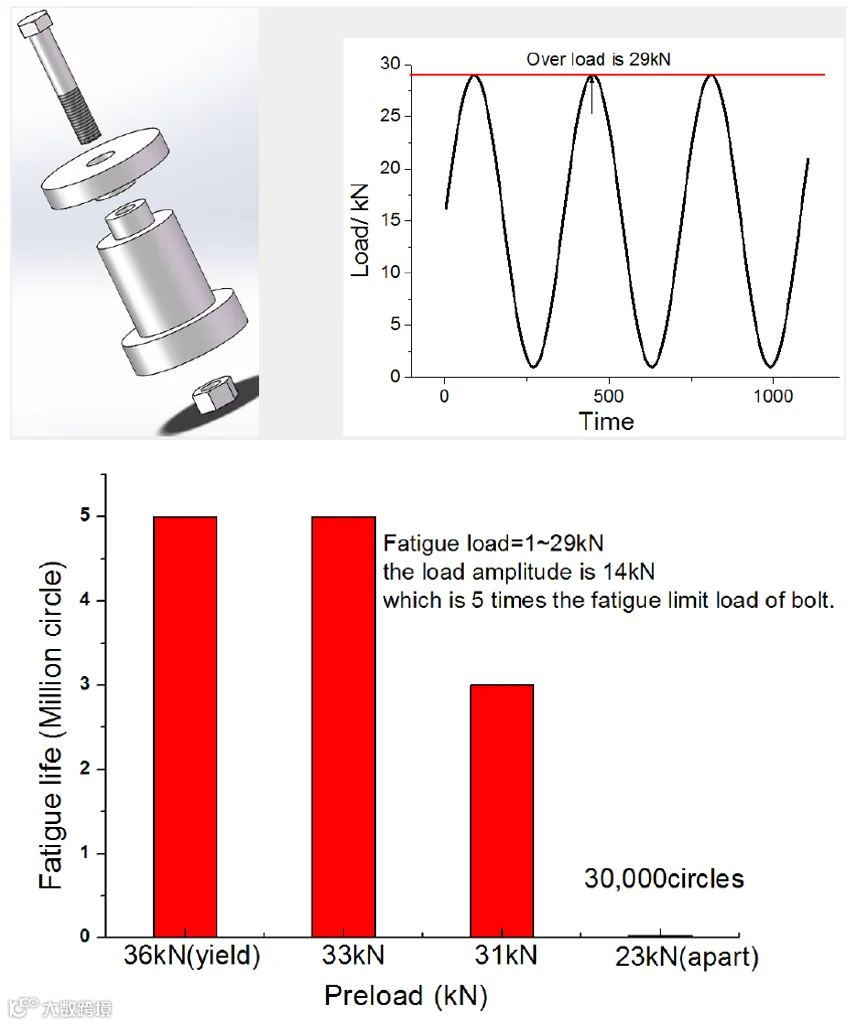

图5：预紧力与疲劳寿命关系实验数据

试验进一步表明，将螺栓拧紧至屈服甚至过屈服状态，对其整体疲劳寿命没有负面影响，反而显著提升了抗疲劳性能。

结论与建议

综合多项理论研究与实验数据，我们可以得出明确结论：提高螺栓预紧力，对提升螺栓连接的疲劳性能具有显著正面作用。

因此，在实际工程中——特别是高负荷、高振动场合——建议适当提高螺栓的拧紧扭矩。通过SD Pro螺栓计算软件可以快速分析校核螺栓连接疲劳强度，疲劳安全系数。
