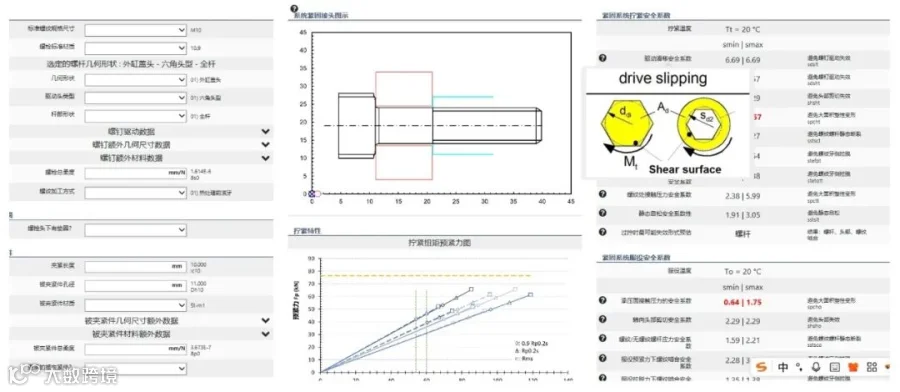

上海兹懋螺栓计算软件SD Pro，深受用户好评。但有些用户不需要如此复杂的螺栓连接计算校核，仅仅满足同心夹紧、同心载荷即可满足其螺栓连接工况的要求。
为此，上海兹懋收到很多客户的咨询，是否能够提供一款简单实用，只需输入很少输入数据的情况下，就能对螺栓连接进行校核？
为此，我们编写了一个基于VDI 2230标准的用于计算同心夹紧、同心加载的计算工具！用户输入相关的参数就可以快速的对螺栓连接进行计算分析。

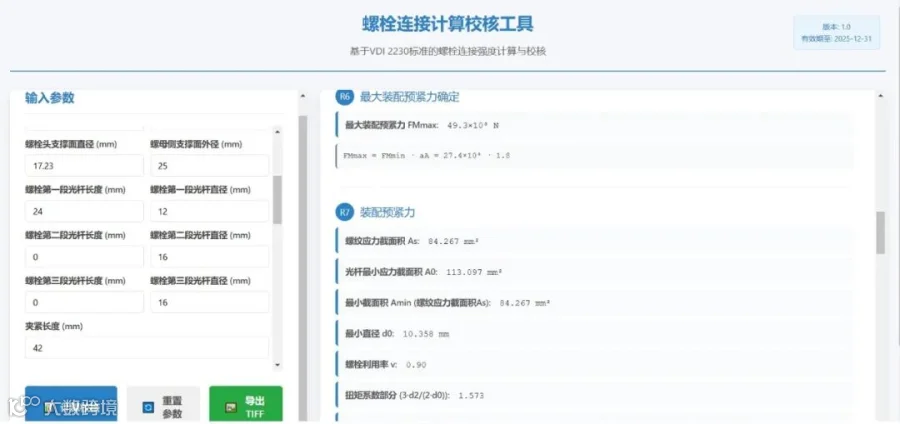

根据VDI 2230标准进行快速计算，计算工具具体界面如下：
用户仅仅输入相关参数，点击计算校核就可以按照VDI 2230标准要求进行相应的计算。
M12内六角螺栓进行相应的计算分析。

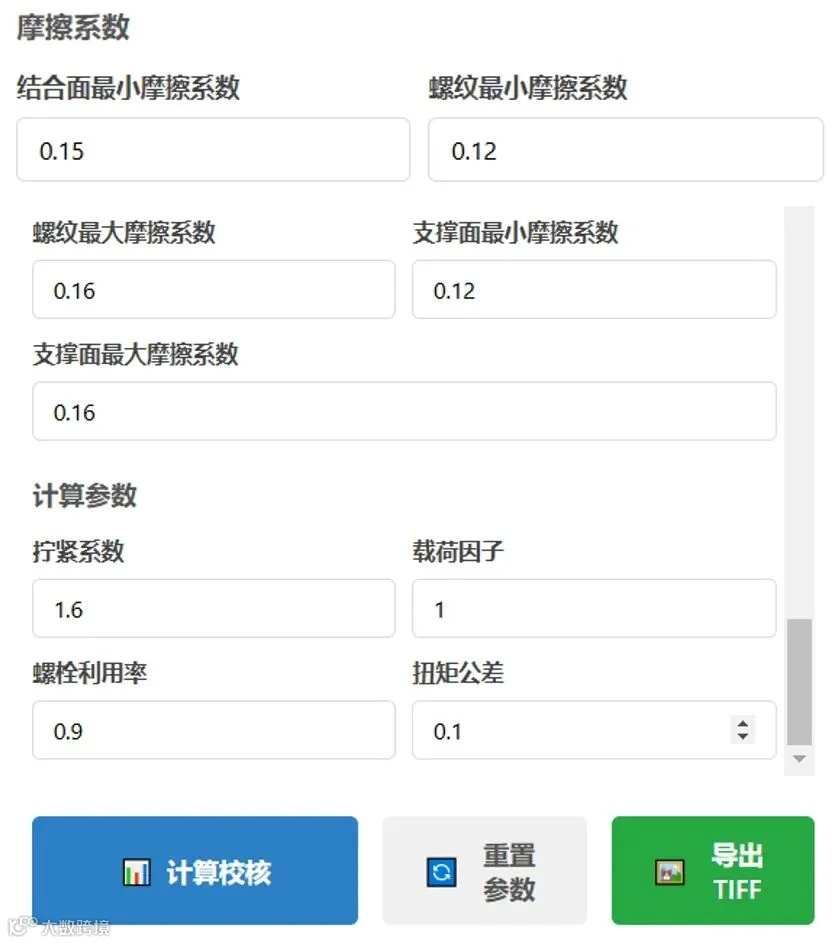

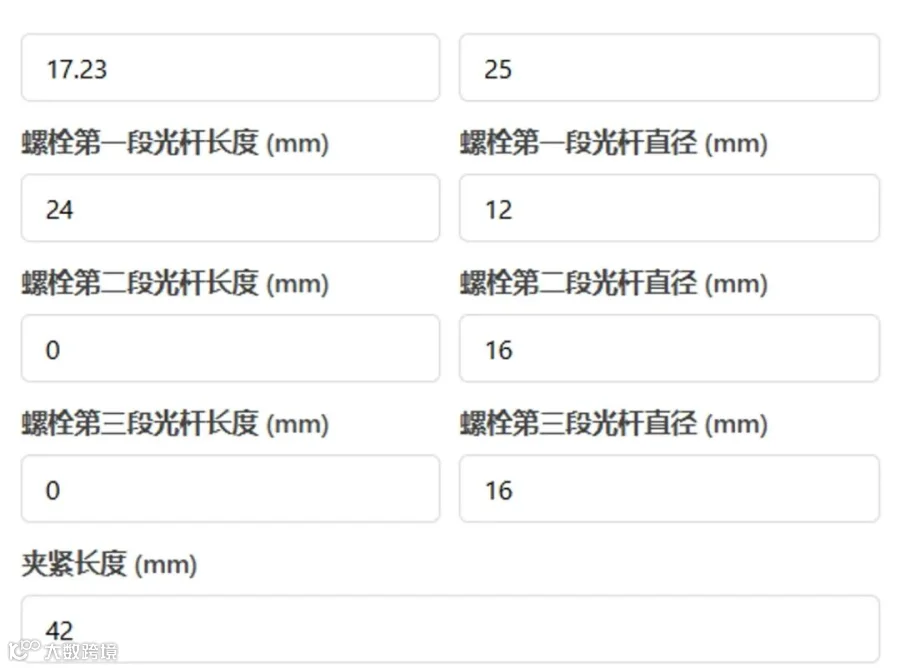

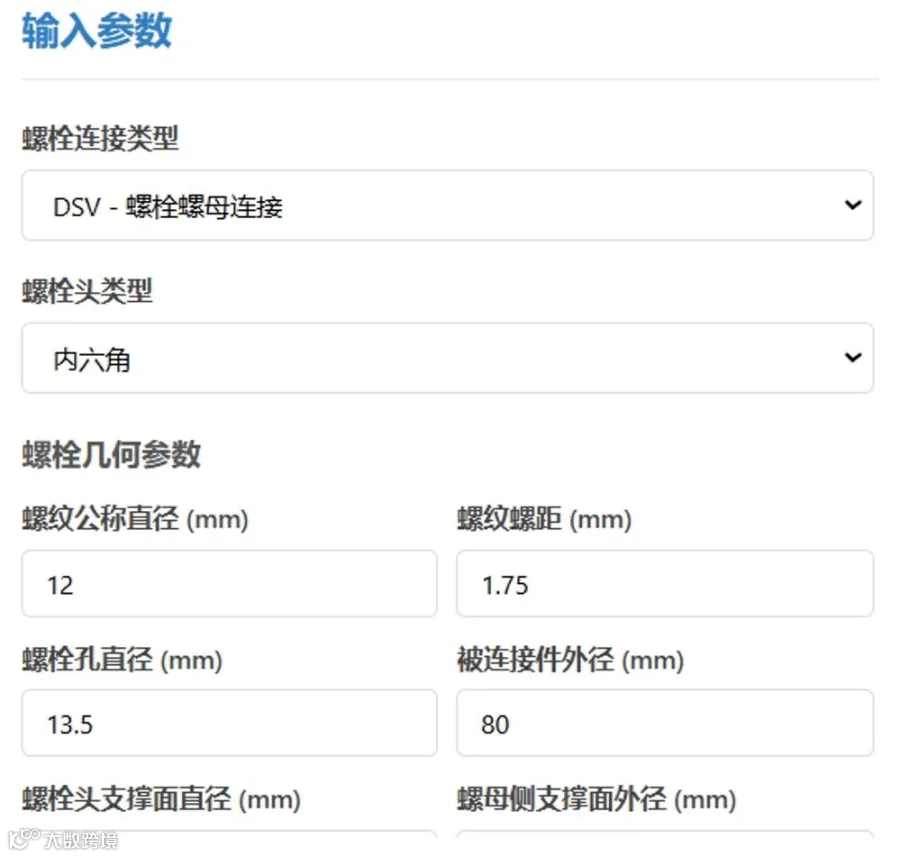

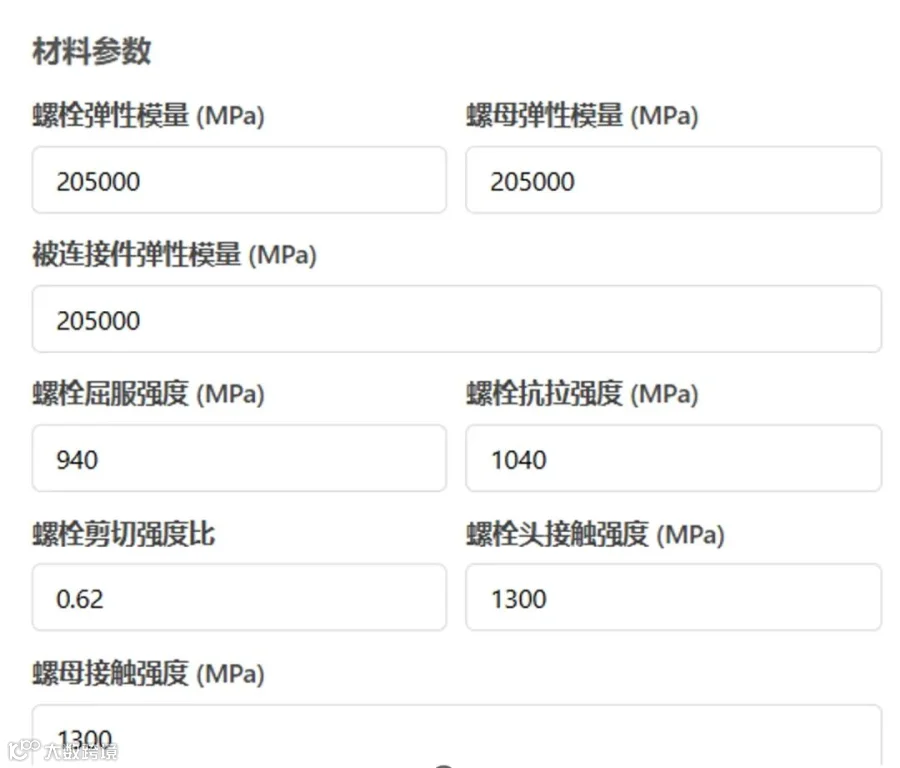

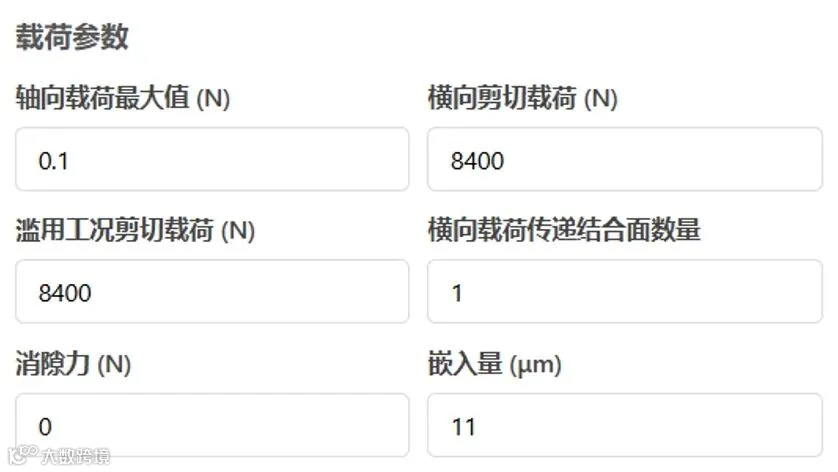

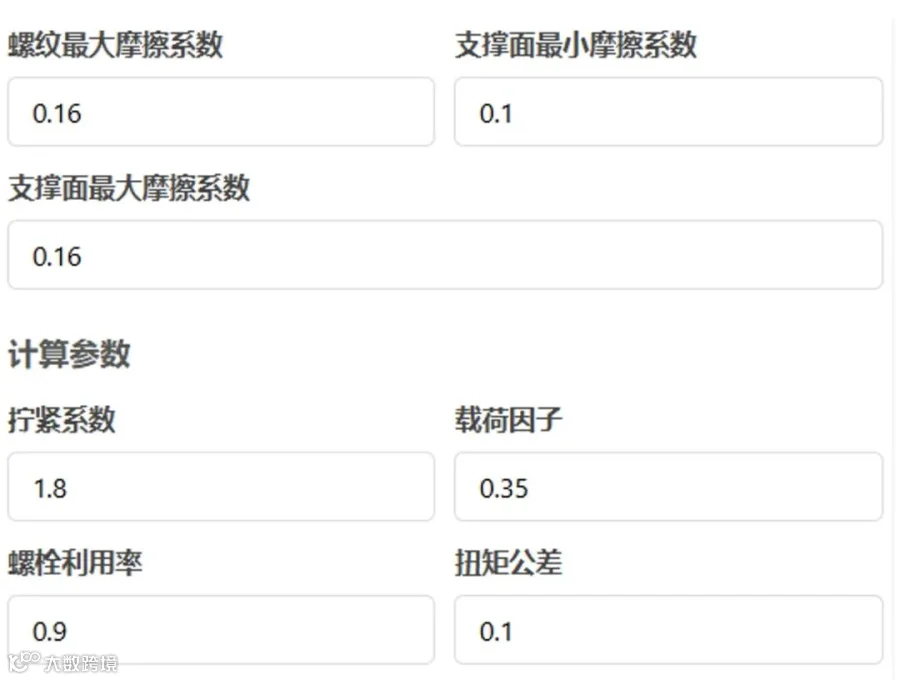

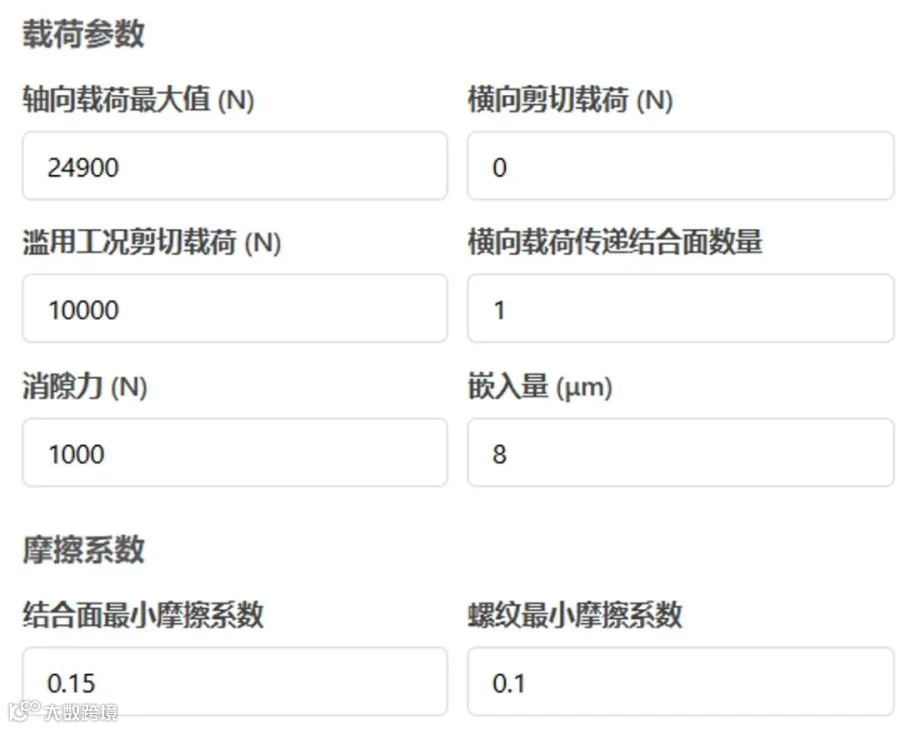

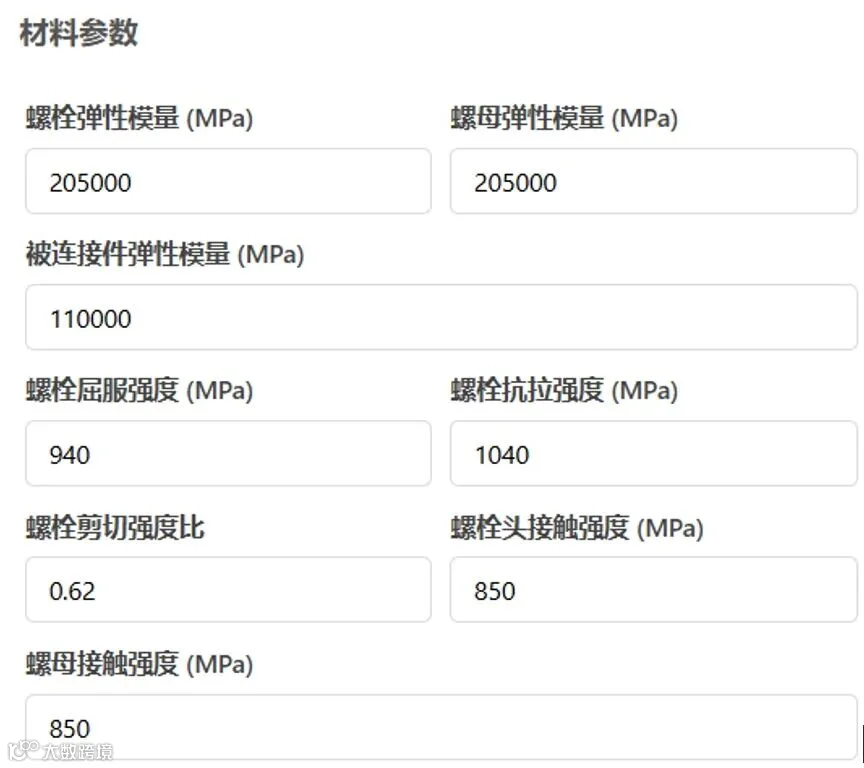

输入数据如下（请注意工具中螺栓头接触强度、螺母接触强度应为螺栓头侧被连接件接触强度、螺母侧被连接件接触强度）：
输入完成后，点击计算校核，即可计算出相应的结果：

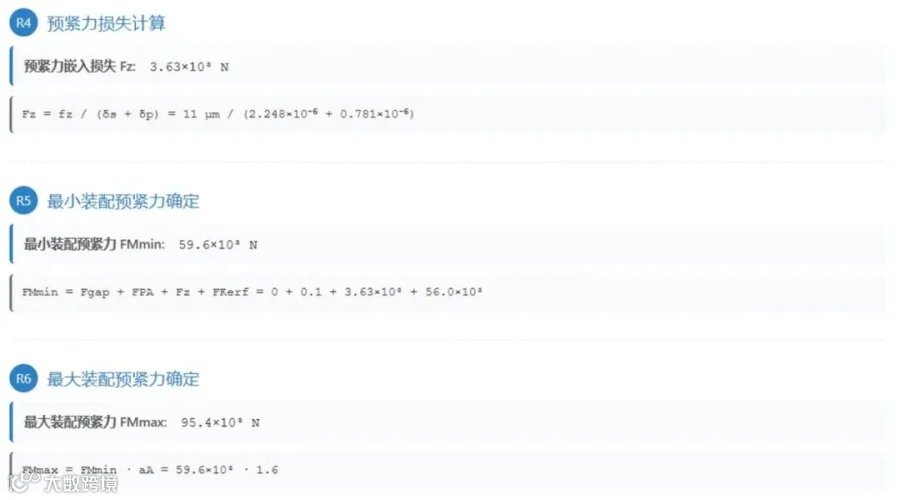

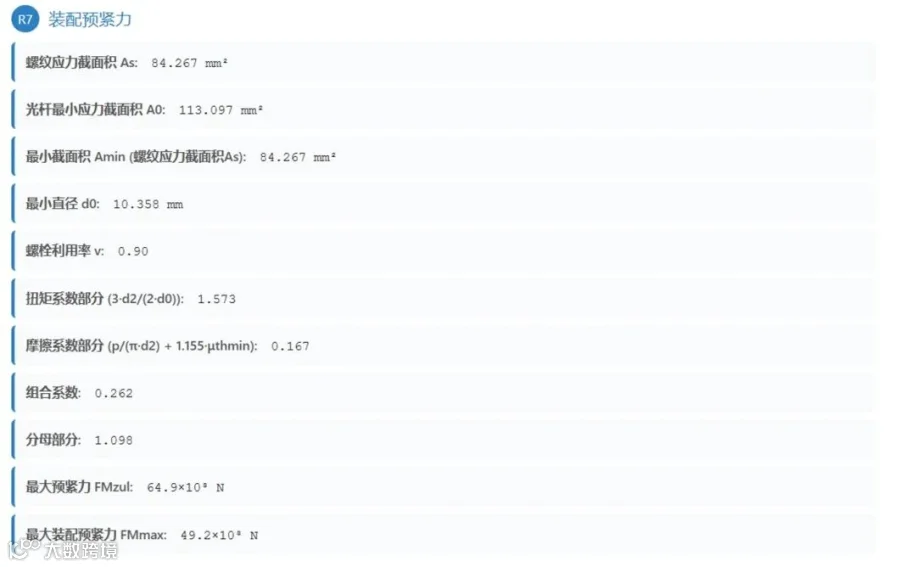

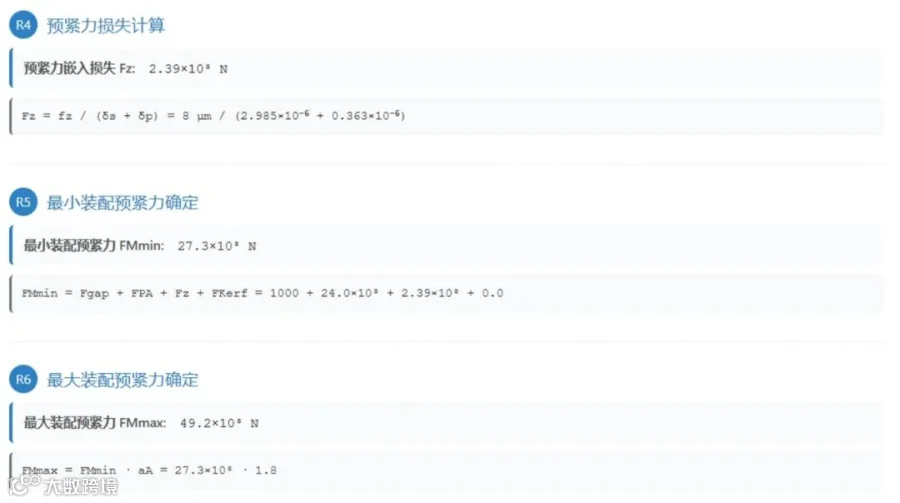

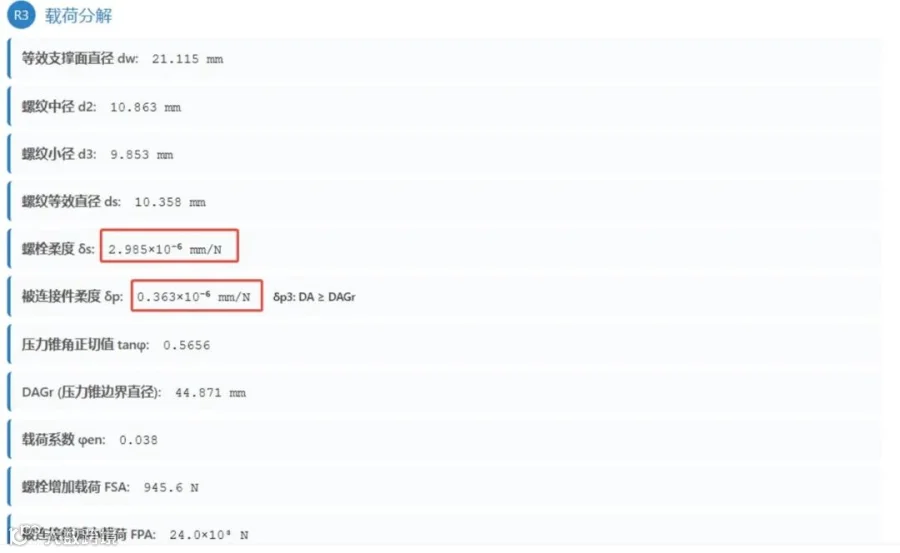

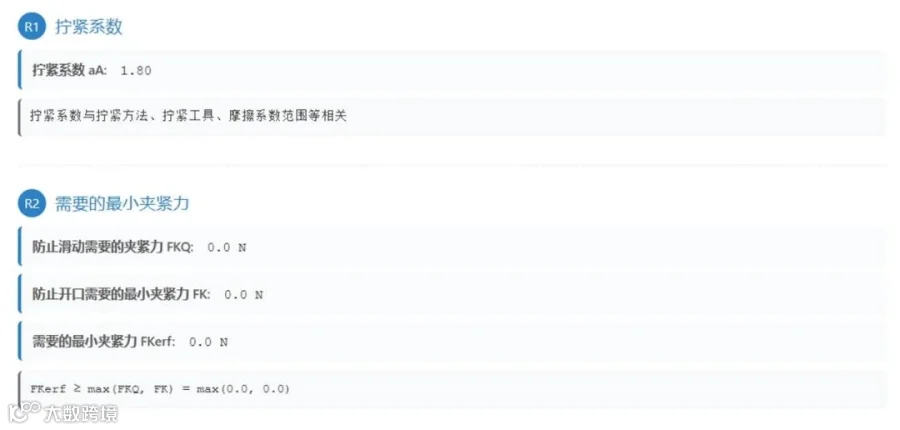

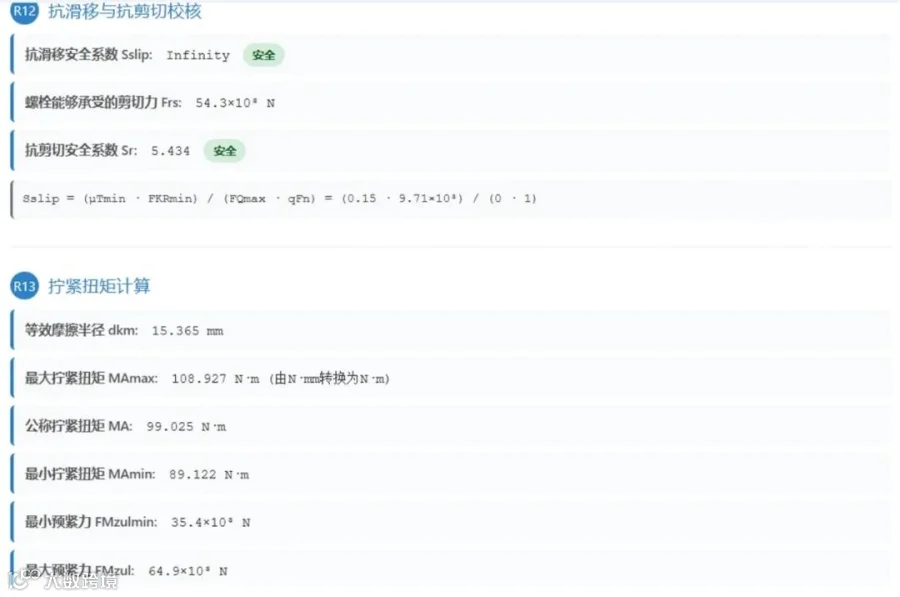

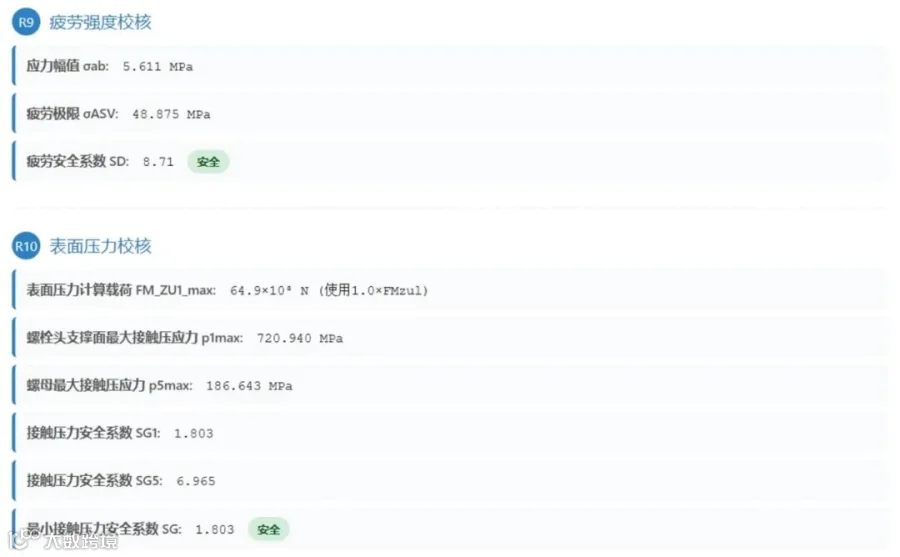

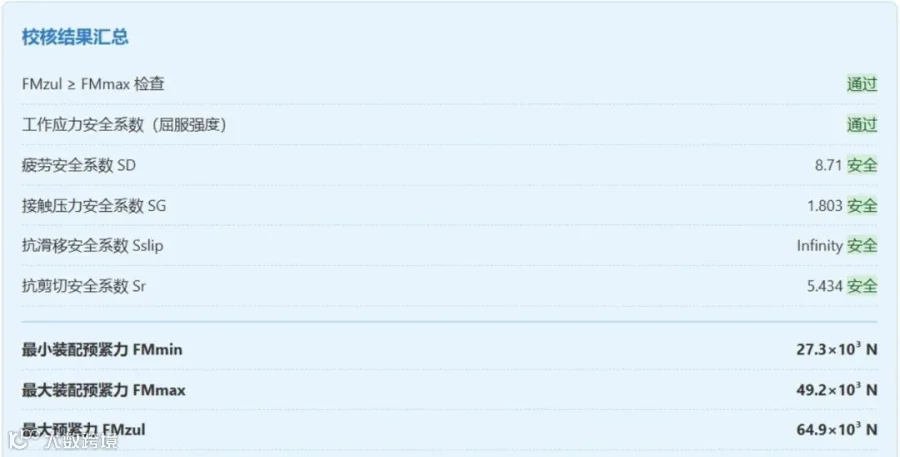

计算结果如下：
从计算结果可以看出螺栓的柔度按照螺栓螺母连接进行的计算，螺栓柔度为2.985e-6mm/N，被连接件柔度为0.363e-6mm/N，与VDI 2230标准结果中螺栓柔度2.95e-6mm/N不同。主要是因为此处是螺栓内螺纹孔连接，但是，在标准计算中螺栓柔度计算采用了该连接的结构形式螺栓内螺纹孔连接，而在被连接件柔度计算中采用了螺栓头与内螺纹孔直径差异较小情况下仍然按照螺栓螺母连接形式。

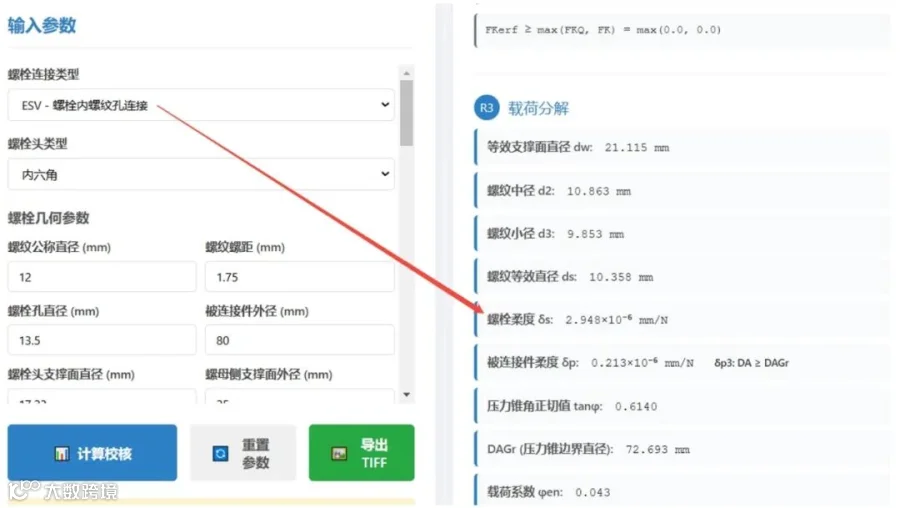

仍然用该工具进行计算，把连接形式改为螺栓内螺纹孔连接，则螺栓柔度的计算结果就可以与标准结果一致。
对VDI 2230例题2，采用该计算工具进行校核。

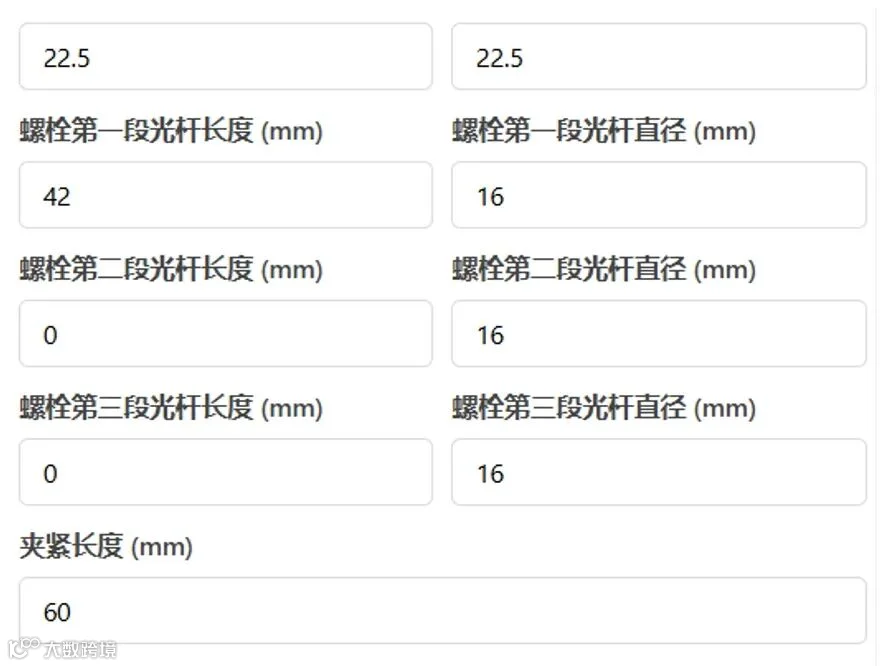

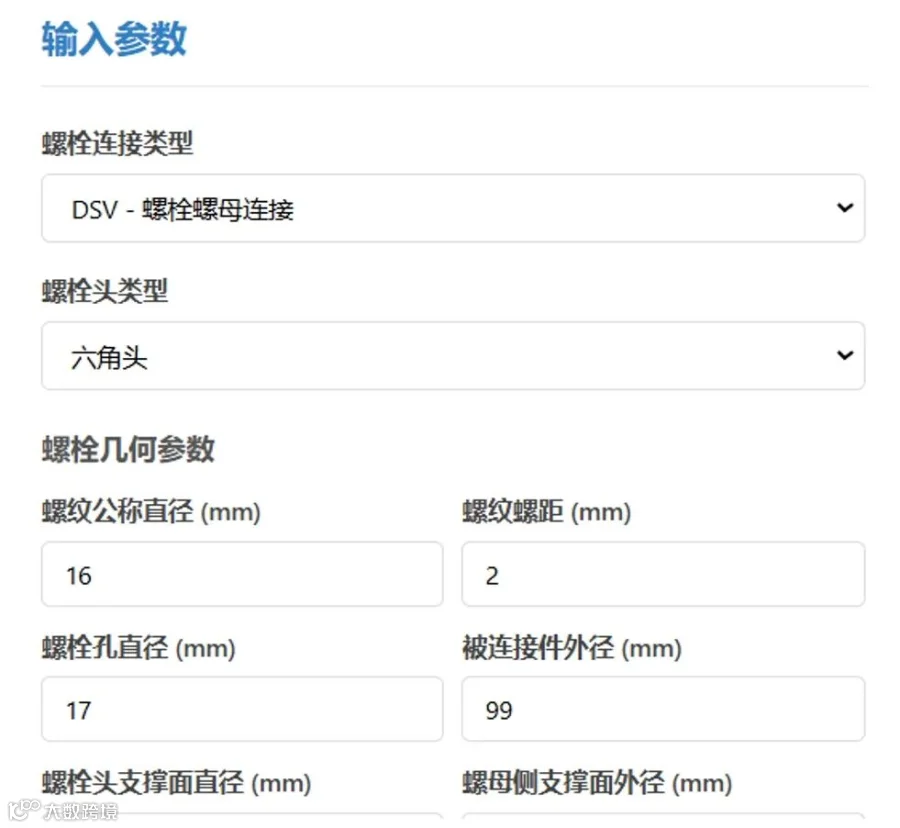

M16螺栓连接。

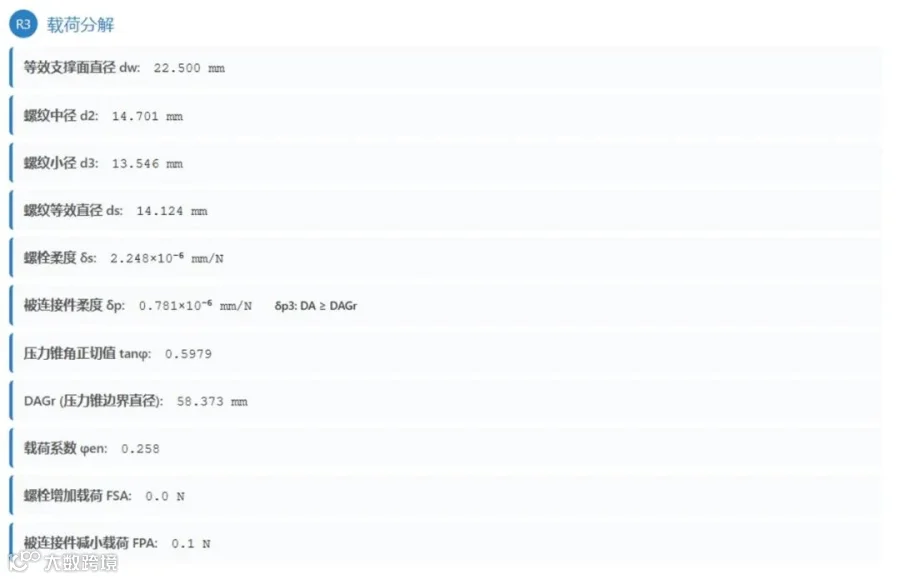

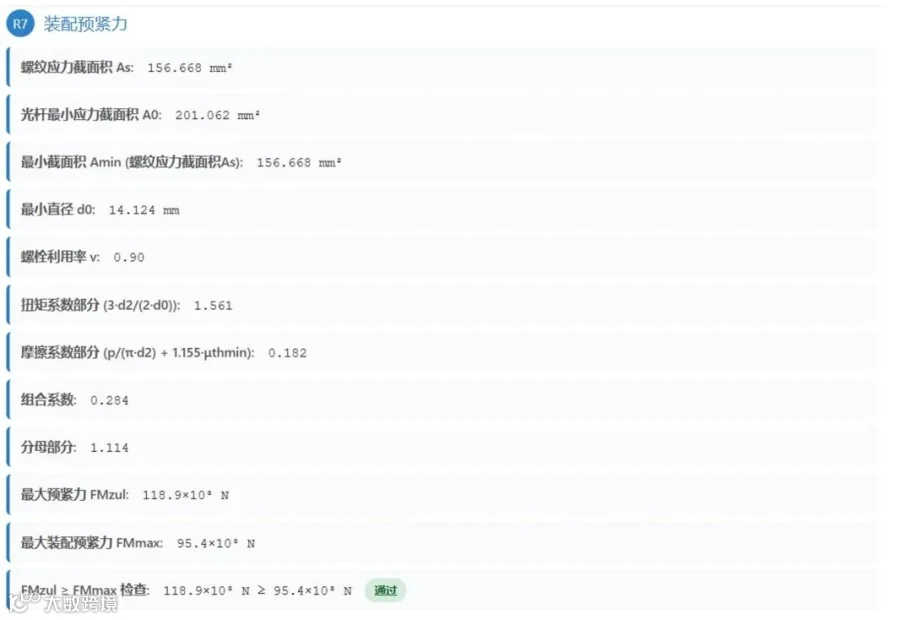

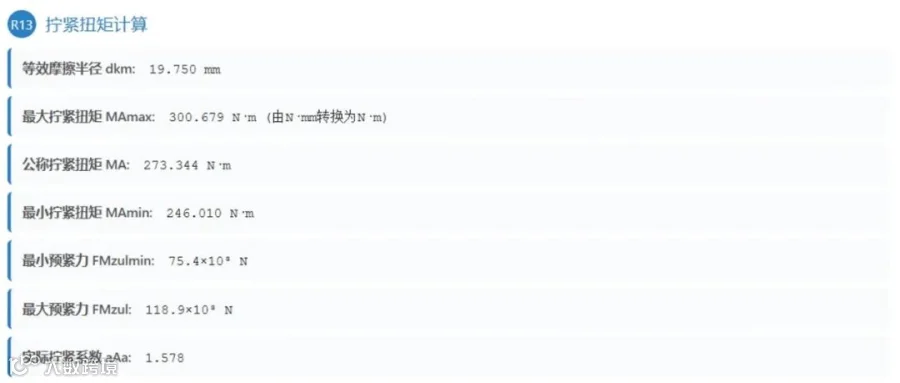

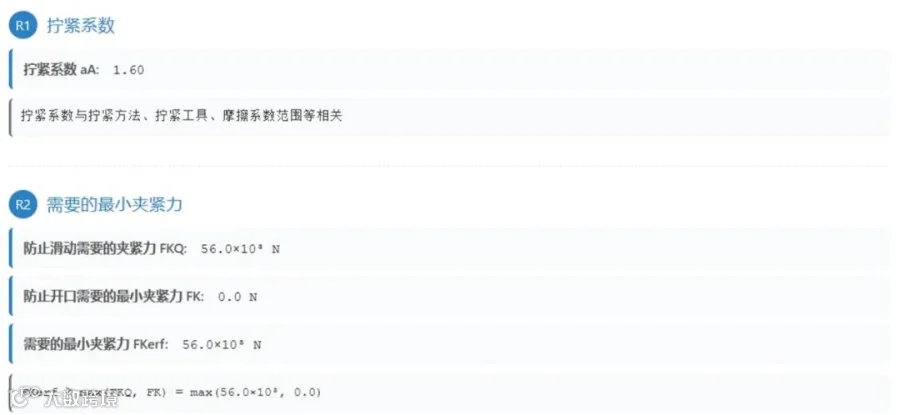

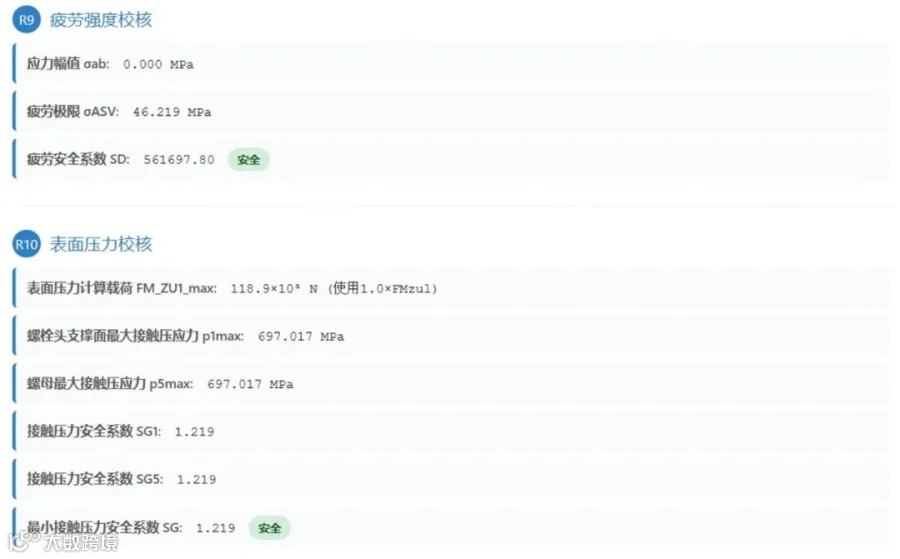

计算结果如下：
由此可见，该计算结果与VDI 2230例题2结果基本一致。
对于不需要严格详细计算的同心夹紧、同心加载的螺栓连接完全可以用该计算工具进行校核，在某些情况下与相应的结构可能存在某些差异，但总体来说，基本可能满足工程计算校核的需求。
对于需要详细计算校核的结构，可以采用我们上海兹懋的螺栓计算软件SD Pro来详细的计算。
采用 “知识分享，免费领取” 的方式。
只需两步，程序免费到您手中！
第一步：分享传递
请将本篇文章分享到您的微信朋友圈，并附上一句推荐语，设置所有人可见并保留至少2小时。
或者， 将本文转发到2个100人以上的技术类微信群。
第二步：截图领取
请您将分享后的朋友圈截图或两个群转发的截图，发送至小编，获得工具！
注：本计算工具仅供参考，本计算工具也只能计算同心夹紧、同心加载，被连接件各层尺寸，材料一致的结构。如需正版强大详细计算功能的螺栓计算软件SD Pro可以联系小编沟通交流，免费案例计算，软件试用等。
