在日常的螺栓装配过程中，我们经常会遇到静态扭矩测量值比初始动态扭矩低的情况，尤其是衰减范围达到20%时，很多工程师会感到困惑：这样的衰减是否可接受？其实，这背后隐藏着严谨的理论依据和工程实践验证。今天，我们就来详细解析扭矩衰减允许20%的深层原因。
- 动态扭矩与静态扭矩：基本概念解析 -
首先，我们需要明确动态扭矩和静态扭矩的区别。动态扭矩是指在装配过程中，紧固件被紧固时所实时显示的峰值扭矩。它是动力工具施加给螺栓、克服摩擦并形成预紧力的扭矩。动态扭矩的设定值通常是图纸规定的公称值，例如100Nm±10Nm。

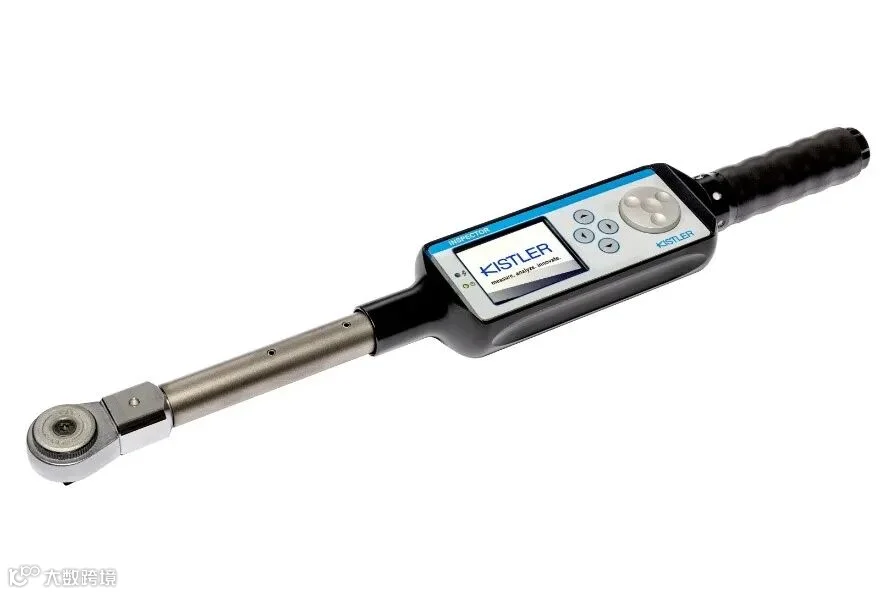

静态扭矩则是指紧固件已被紧固好后，使用扭矩扳手继续沿拧紧方向旋转所测得的扭矩值。静态扭矩的测量通常用于验证装配后的螺栓预紧力状态。
- 为什么静态扭矩会发生衰减？ -
静态扭矩的衰减主要由以下两个因素造成：
1. 嵌入损失

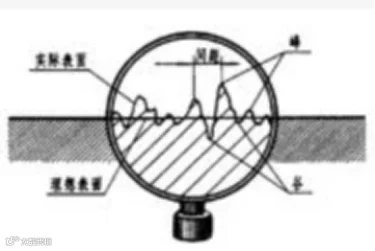

螺栓装配后，由于各连接面之间的表面粗糙度等原因，连接后凸出部分会被压平，导致被连接件的整体夹紧长度减小，从而造成预紧力的衰减。这种嵌入损失造成的预紧力衰减与螺栓和被连接件的刚度有关，一般连接可以认为因嵌入损失造成的衰减约为5%左右。
对于铝合金材料或夹紧长度较短的被连接件，嵌入损失会更为明显。这就是为什么在一些特殊连接情况下，允许的扭矩衰减范围更大。
2. 零件的塑性变形损失
螺栓连接装配后，由于多层板冲压或焊接的不平，以及多层板之间存在的间隙，在螺栓较大预紧力作用下，零件会产生塑性变形，造成预紧力的损失。
从装配曲线来看，存在较大间隙的零件在装配时扭矩-角度斜率较小，扭矩上升较慢，而装配完成后扭矩会大幅下降，造成明显的扭矩衰减。
- 20%衰减允许值的理论依据 -
在螺栓连接计算中，设计工程师会考虑两个关键因素：
嵌入损失造成的预紧力衰减（约5%）
扭矩公差（通常为±15%）
这意味着在设计计算时，工程师已经假设螺栓可能在实际装配中只达到公称扭矩85%的效果（即衰减15%），再加上嵌入损失的5%，总体预紧力衰减达到20%。
因此，即使在最坏情况下（动态扭矩为公称值的85%，再叠加5%的嵌入损失），螺栓连接的预紧力仍然能够满足外部载荷的要求。这就是20%衰减允许值的理论依据。
超过了这个常规值，可以用螺栓计算软件SD Pro进行分析确认，如果实际超过该经验范围需要计算确认衰减更大情况下，螺栓连接是否仍然满足设计要求，计算和试验验证确认没有问题可以适当放宽扭矩衰减的要求。
- 不同连接类型的衰减允许范围 -
根据大众公司的标准，不同连接类型允许的静态扭矩衰减范围有所不同：
A + B 类紧固情况（无塑料件、具有公制螺纹的螺栓连接）：静态扭矩范围为动态扭矩公称值的0.8-1.2倍（即允许20%衰减）
C 类紧固情况：静态扭矩范围为动态扭矩公称值的0.7-1.2倍（允许30%衰减）
B + C 类紧固情况（非公制螺纹或夹紧塑料件、橡胶件的软连接）：静态扭矩范围为动态扭矩公称值的0.5-1.2倍（允许50%衰减）

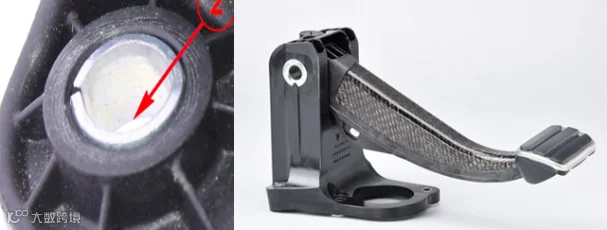

这种区分是基于不同连接类型的受力特性和安全要求。对于关键连接部位，即使材料本身容易产生衰减（如塑料件），也需要通过设计改进（如增加金属衬套）来降低扭矩衰减。
- 扭矩公差设置的工艺考量 -

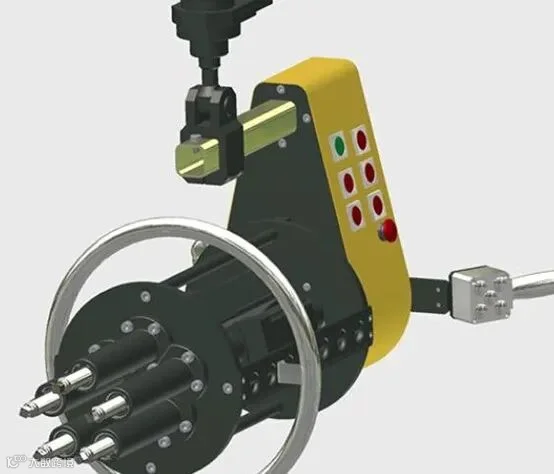

虽然现代拧紧工具精度非常高（电动拧紧枪精度可达±3%以内），但图纸设计中的扭矩公差通常仍设置为±10%或±15%，这是出于工艺能力的考虑。
拧紧工艺验收时，一般要求设备能力指数Cm≥2，Cmk≥1.67。如果要满足Cm≥2的要求，扭矩公差至少需要比拧紧工具精度放大2倍。也就是说，在拧紧工具精度为±3%的情况下，扭矩公差至少应设置在±6%以上。
为了保险起见，大多数制造商将扭矩公差设置为拧紧工具精度的3倍左右（即±9%，取整为±10%），或者更宽松的±15%，这样可以更容易达到设备能力指数的要求。
- 静态扭矩衰减与预紧力的关系 -
目前的技术条件下，使用专用测量静态扭矩的扳手，在操作可靠的前提下，基本可以认为静态扭矩的衰减与螺栓轴力的衰减存在正比例关系。这意味着静态扭矩的衰减可以间接反映预紧力的衰减情况。
正是基于这种正比例关系，通过对静态扭矩合理范围的监控，可以有效保证螺栓连接的预紧力处于设计允许的安全范围内。
- 结论 -
扭矩衰减允许20%的依据是基于严谨的工程计算和实践验证：
1.设计计算中已经考虑了5%的嵌入损失和15%的扭矩公差
2.即使在最坏情况下（20%衰减），预紧力仍然满足外部载荷要求
3.不同连接类型允许不同的衰减范围，基于其受力特性和安全要求
4.扭矩公差的设置既考虑了工具精度，也考虑了工艺能力要求
因此，当我们测量到静态扭矩有20%以内的衰减时，不必过度担心，这是设计预期内的正常现象。重要的是根据不同的连接类型，应用相应的标准范围，并在关键部位采取适当的设计措施减少衰减，确保连接安全可靠。

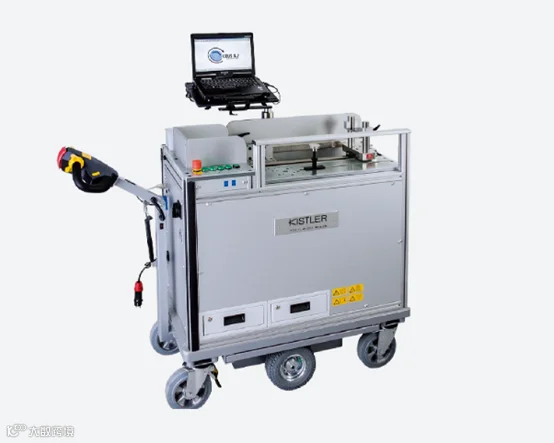

关于螺栓计算软件SD Pro，静态扭矩测量扳手，拧紧工具计量校准小车感兴趣可以联系交流。
