在紧固件行业中，VDA 235-101 是德国汽车工业联合会发布的关于螺纹紧固件摩擦系数测定的核心标准。2021年版本对该标准进行了重要更新，其中接触面等效摩擦直径（Db / DKm）的计算方式发生了明显变化。
今天我们就来聊聊：2021版到底改了什么？对实际应用有什么影响？
📌 什么是接触面等效摩擦直径（Db / DKm）？
在螺栓连接中，摩擦扭矩的计算离不开一个关键参数——接触面等效摩擦直径，记为 Db（2021版）或 DKm（VDI 2230-1）
它用于描述螺栓头或螺母支撑面与连接件之间的有效摩擦半径，直接影响：
-
总摩擦系数 μtot -
预紧力与扭矩的关系 -
装配结果的可靠性
在兹懋的摩擦系数试验机中有这个关键的参数，也是记为Db，一般通过输入支撑面的外径和内径，根据选取的不同计算公式来计算出来。

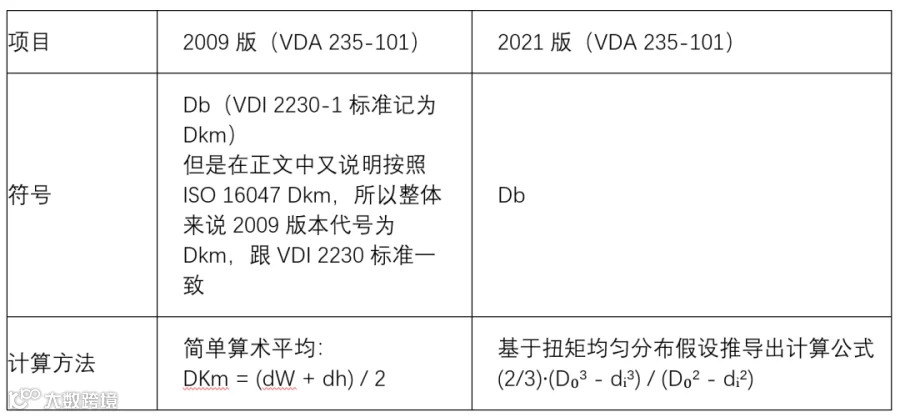

🔍 变化对比：2009版 vs. 2021版
🧠 为什么2021版要改？
2009版的简化公式在大多数平面支撑面场景下，同时支撑面外径dw和内径dh两者尺寸接近时候是可以接受的，但是，随着法兰面尺寸的加大，例如有些电池包的螺栓支撑面直径已经达到了公称直径的3倍，甚至更多，这种情况下用简化公式就存在着更大的误差了。

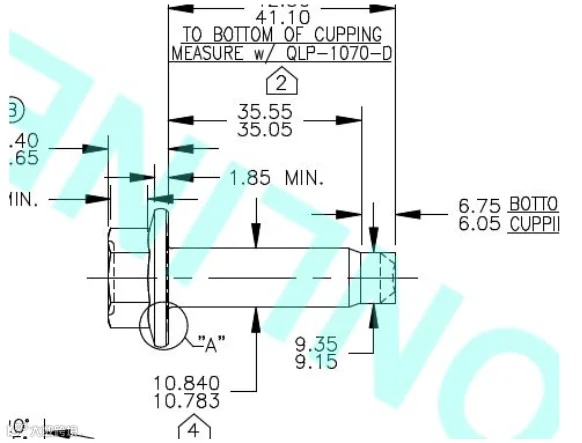

这个特斯拉电池包安装螺栓的法兰面直径已经达到3d的水平了。

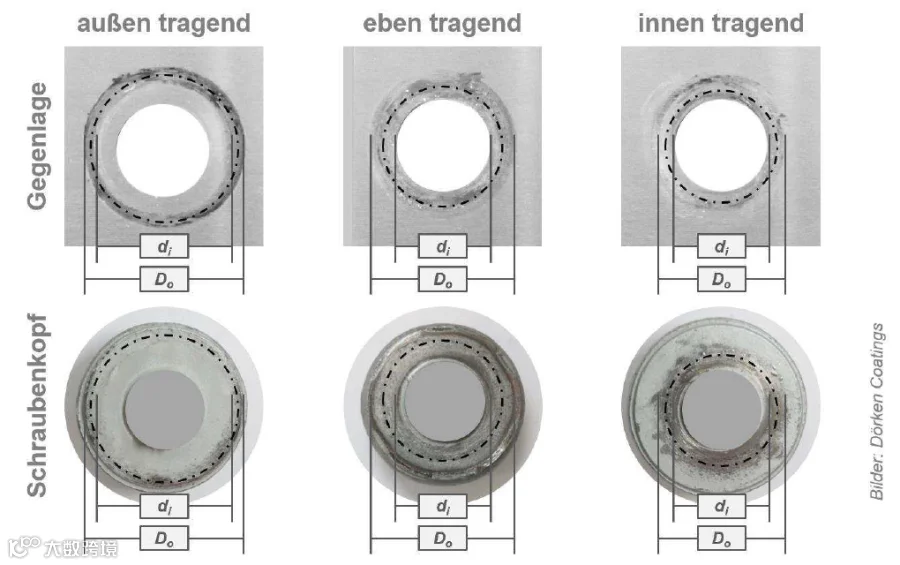

2021版引入的公式基于接触面扭矩均匀分布的物理假设，更贴近实际受力状态。
公式详解（2021版）其中：
D₀：外接触直径（如 dW）
dᵢ：内接触直径（如 dh，通孔直径）
💡 对于平面支撑面计算，可用 D₀ = dW，dᵢ = dh，但建议通过试验验证。VDI 2230-1标准就是直接用的这个简化公式。
这个公式是不是似曾相识？在咱们国标GB/T 16823.2准中就是用到的这个公式。

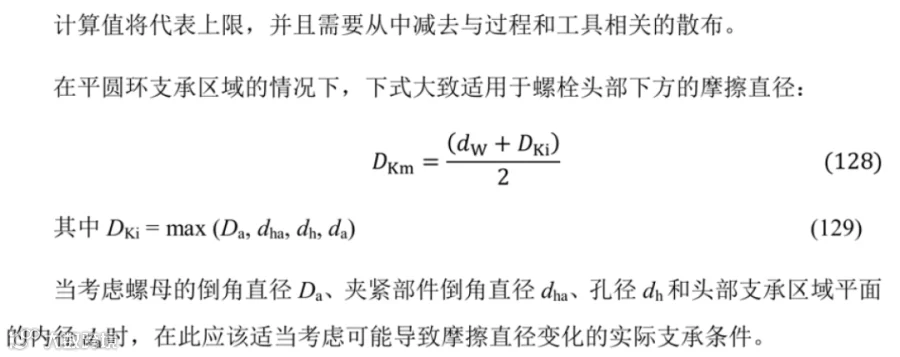

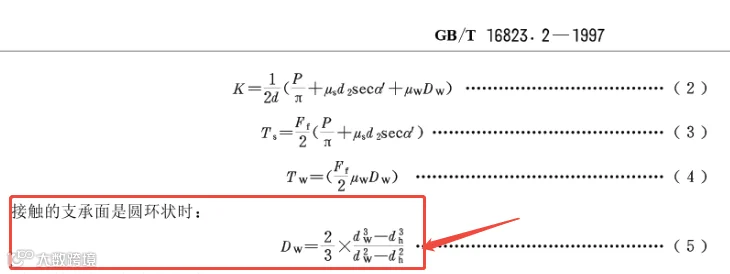

下面看国标GB/T 16823.2标准的截图。

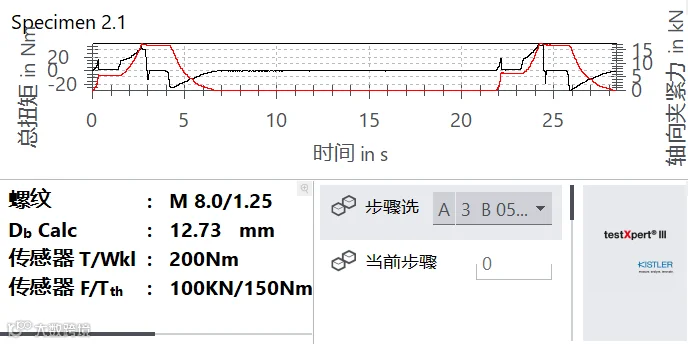

💡 螺栓摩擦系数测试设置

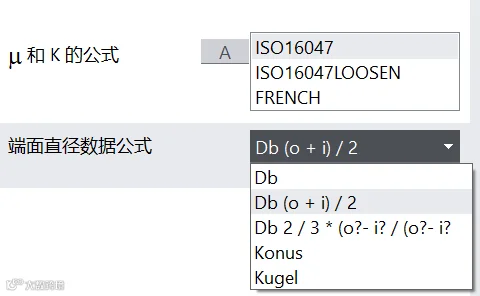

兹懋的摩擦系数试验机本身就具备了不同公式计算支撑面直径的功能，可以根据需要来选择。

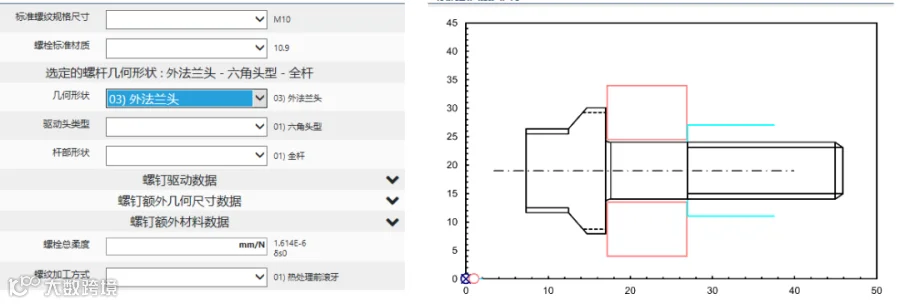

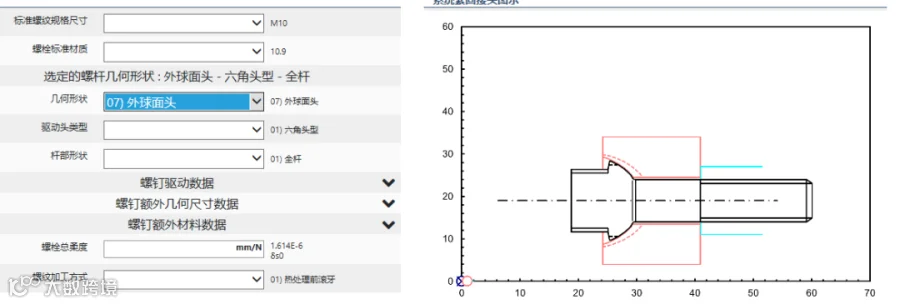

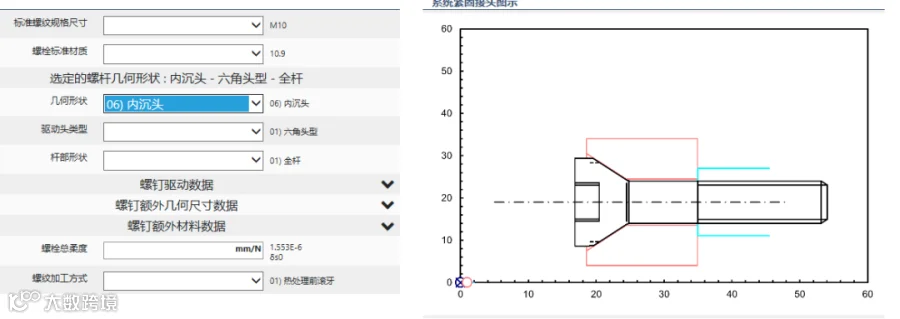

可以测试和计算平面螺栓（简化或详细公式），沉头螺栓（锥形螺栓），球面螺栓等摩擦系数测试和计算。
兹懋的螺栓计算软件SD Pro也是按照这个详细计算公式进行的计算，对于标准六角头螺栓这种支撑面直径与螺栓孔直径相差不大的情况下，两个计算结果基本一致。这也就是为什么有时候大家用详细公式计算，与按照VDI 2230-1这个标准简化计算公式计算，结果会有约2.5%左右的偏差。
✅ 总结一句话：
2021版 VDA 235-101 将接触面等效摩擦直径从“简单平均”升级为“基于承载图像的加权平均”，提升了摩擦系数测定的物理真实性和精度。
📌 小贴士
如果你客户要求用VDA 235-101标准进行测试，并且你还是按照简化公式Db=(dW + dh) / 2来计算支撑面摩擦系数，那么需要尽快更新计算模板，摩擦系数试验机的软件也需要更新（一般按照最新标准测试和计算没有错，你也可以联系可够沟通确认是否按照最新标准进行）。
这一点兹懋的摩擦系数试验机已经可以按照不同的计算公式进行选择，螺栓计算软件SD Pro也是按照详细的计算公式进行支撑面摩擦直径的计算，计算拧紧扭矩的。
希望这篇文章能帮助你更快理解 VDA 235-101 的变化。欢迎点赞、收藏、转发给更多紧固件同行！
