Superlum超辐射发光二极管
助力高分辨率照相和光学相干断层成像
超辐射发光二极管通常简称为SLED或SLD，是介于LD和LED之间的一种功能性光源。它兼具有宽发射谱（低相干性）和高功率密度两种特点。在最近几年越来越多的被用于光学相干检测和低散斑照明两个方向。
光学相干检测的典型应用就是光学相干断层成像，简称OCT。目前OCT在医疗领域已经有了很成熟的应用，特别是眼科OCT已经是各大医院标配的检测仪器了。实际上OCT是20世纪90 年代初发展起来的无损、高分辨、非侵入式的成像技术，是利用被测物浅表层散射光相干原理成像的手段。它的原理类似于超声成像，不同之处是它利用的是光，而不是声音。除了对眼底进行断层成像还可以对角膜、皮肤、人体器官内壁、隐形眼镜、显示屏、PCB、润滑油膜等等各种透明或半透明物体进行断层成像。

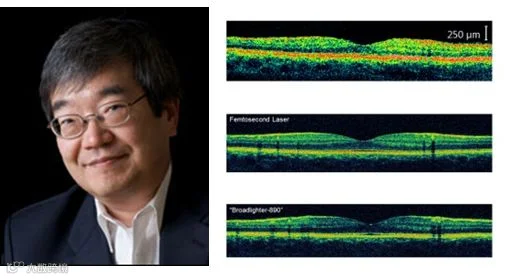

James G. Fujimoto. MIT. 在他的实验室Huang等首次提出并搭建了世界上第一台使用SLD作为光源的眼科OCT。目前Superlum与他建立了良好的伙伴关系。右侧最下面的图像是使用Superlum Broadlighter 890拍摄的。

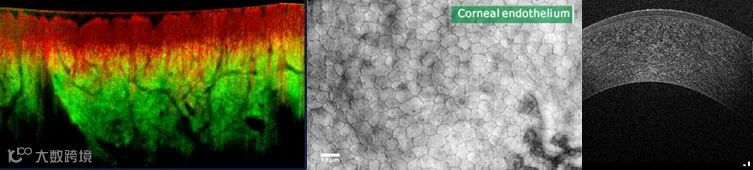

现在，各种物体的OCT图像被拍摄出来。从左到右分别是人体皮肤、角膜内皮、隐形眼镜。
低散斑照明是为了减轻传统LD照明的成像设备拍照后散斑对于成像分辨率和清晰度的不良影响。目前在视力检查仪、检眼镜、内窥镜等应用中都有使用SLD的高端产品。在一些工业在线检测设备中也有利用SLD照明拍摄低散斑图像实现更好的机器视觉效果。
Superlum的SLD及基于SLD的宽带光源被众多的科学家所选择，用于他们的相关研究中。以下是典型的几款产品和使用它们的案例：

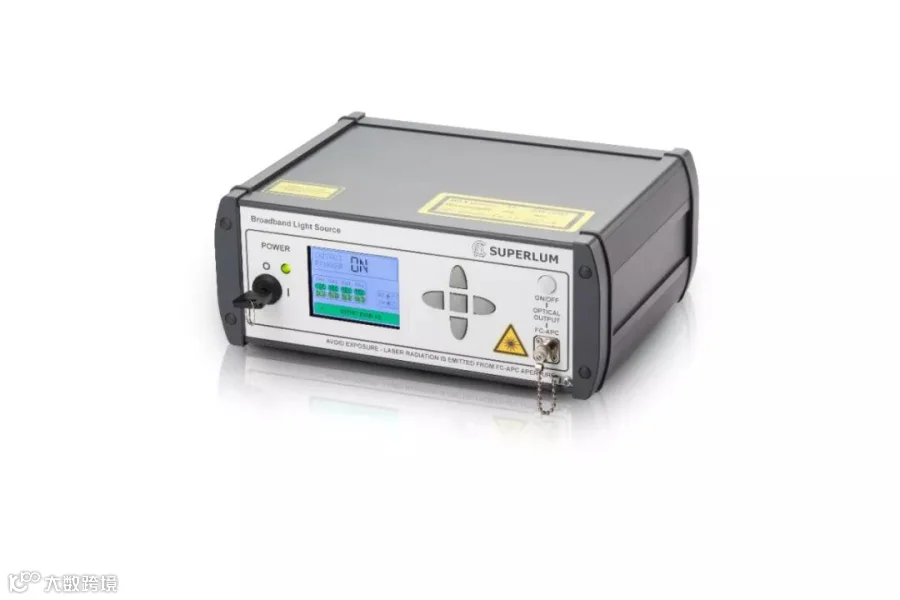

单独的SLD或组合2~4个SLD，最宽可实现300nm的谱宽。USB连接电脑控制或面板按钮控制。
1
“超高速光谱/傅立叶域眼科OCT成像”中使用了带宽180nm的
M-T-870以实现2.1um的轴向分辨率
《Ultrahigh Speed Spectral / Fourier Domain Ophthalmic OCT Imaging》
Benjamin Potsaid, Iwona Gorczynska, Vivek J. Srinivasan, Yueli Chen, Jonathan Liu, James Jiang, Alex Cable, Jay S. Duker, and James G. Fujimoto.
2
“利用高速超高分辨率OCT成像改善青光眼视网膜损伤的可视化”中使用了100nm带宽的M-D-840以实现3.4um的轴向分辨率
《“Improved Visualization of Glaucomatous Retinal Damage Using High-speed Ultrahigh-Resolution Optical Coherence Tomography”》
Tarkan Mumcuoglu, MD, Gadi Wollstein, MD, Maciej Wojtkowski, PhD, Larry Kagemann, MSc, Hiroshi Ishikawa, MD, Michelle L. Gabriele, BSc, Vivek Srinivasan, MSc, James G. Fujimoto, PhD, Jay S. Duker, MD, and Joel S. Schuman, MD.
3
“自适应光学扫描激光检眼镜系统的搭建和成像评价”中使用了
BLMS-785-B作为低散斑照明光源，现可用cBLMD-S-785替代
《“自适应光学扫描激光检眼镜系统的搭建和成像评价》
廖娜

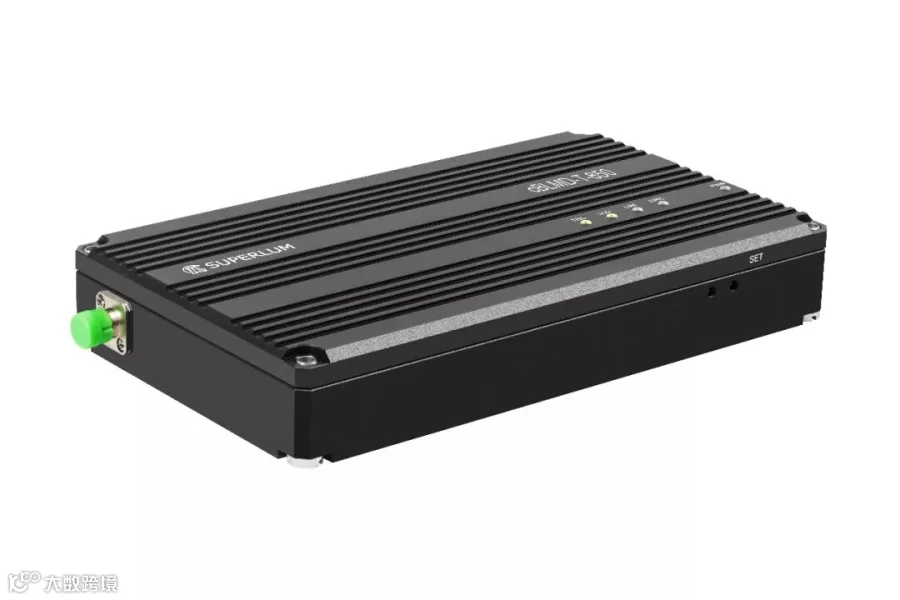

SLD光源模块可以实现自由空间输出或光纤输出，制冷或不制冷，TO或蝶形封装。
1
“磁驱动共振光纤悬臂全范围傅立叶域OCT成像探头”论文中使用了SLD-351UBB
《Full-range Fourier domain optical coherence tomography imaging probe with a magnetic-driver resonant fiber cantilever》
Kang Zhang, Yong Huang, Jin U. Kang.
2
“一种新颖的微型化收发一体模块”论文中使用了自由空间输出的SLD-57-HP
《一种新颖的微型化收发一体模块》
魏新国，晨晓，宋镜明
SUPERLUM
来自爱尔兰的SUPERLUM, 从1992年成立至今已有26年的历史, 他们制造着世界上最好的的低相干光源(SLD)，覆盖中心波长从660nm到1620 nm的光谱带，带宽从7nm到115nm, 包括超高功率（高达100 mW）和超宽带（高达300 nm）
点击阅读原文，下载文中案例资料
