Cobolt激光器助力突破性研究：实现2D MOF合成过程的实时质量监控
近日，德累斯顿工业大学与莱布尼茨固体材料研究所的联合研究团队在《Advanced Materials Interfaces》发表了一项新的研究成果，开发了一种利用原位拉曼光谱技术实时监控二维共轭金属有机框架（2D c-MOF）合成过程的新方法。该研究特别采用了Cobolt公司的Mambo™（594 nm）、Fandango™（514 nm）和Jive™（561 nm）激光器作为核心激发光源，为合成过程的实时质量评估提供了关键技术支撑。
研究背景与挑战
金属有机框架（MOF）材料在气体储存、分离、传感和电催化等领域展现出巨大应用潜力，但其合成过程中的重现性问题一直困扰着研究人员。即使在相同实验条件下，不同批次的MOF晶体也存在结构差异，导致材料性能不一致。特别是2D共轭MOF材料，其电催化性能与晶体域尺寸分布密切相关，因此开发实时监控技术至关重要。
为解决这一难题，研究团队开发了一种基于原位拉曼光谱的质量控制方法，可在合成过程中实时评估晶体质量，无需后期破坏性检测。
通过实时监测拉曼光谱中特定标记峰（如1500 cm⁻¹的非聚集连接分子峰和1520 cm⁻¹的聚集态峰），研究人员发现：
-
连接分子在气-水界面停留时间越长，越易发生聚集，不利于高质量MOF的形成；
-
聚集态连接分子几乎不参与MOF形成反应，导致产率下降和晶体尺寸分布变宽；
-
通过控制连接分子停留时间，可优化最终MOF的晶体尺寸和分布均匀性。
这些结论通过透射电子显微镜（TEM）图像进一步验证，表明拉曼标记峰与晶体质量之间存在明确关联。
研究方法
研究团队选择Cu₂[ZnPc-O₈] MOF作为模型系统，在气-水界面进行合成反应。他们采用Cobolt Mambo™ 594 nm激光器作为主要激发光源，该波长经过精心选择，能够同时有效激发非聚集链接分子（˜v_lin，1500 cm⁻¹）和聚集链接分子（˜v_a.lin，1520 cm⁻¹）的拉曼信号，因其能同时有效激发非聚集态和聚集态的连接分子信号，被选为核心的激发光源。该波长不仅显著增强了拉曼信号强度，还有效避开了水分子的干扰，使得在气-液界面薄层材料的光谱采集成为可能，为实时监控两种竞争性过程提供了理想条件。

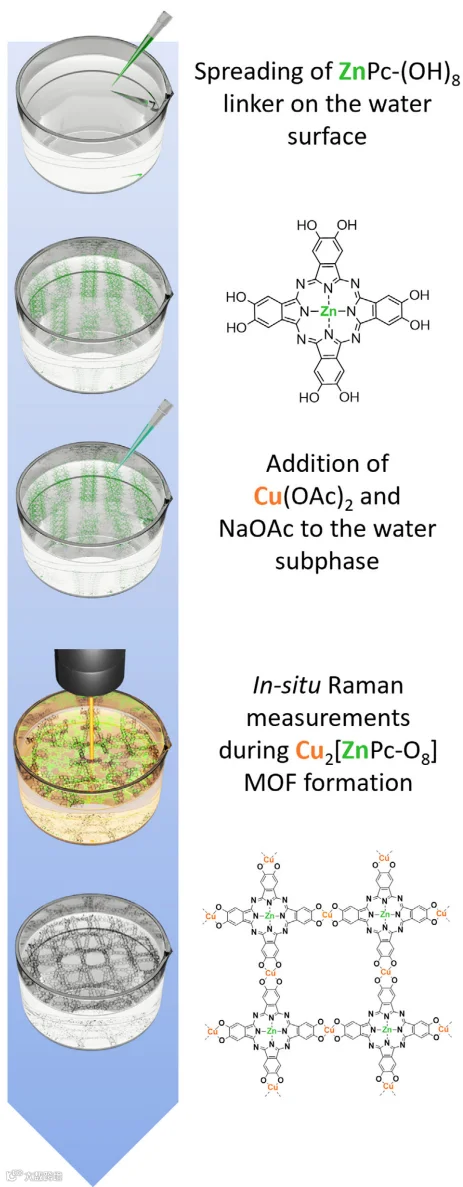

图1展示了Cu₂[ZnPc-O₈]金属有机框架（MOF）的合成过程及原位拉曼测量的示意图。

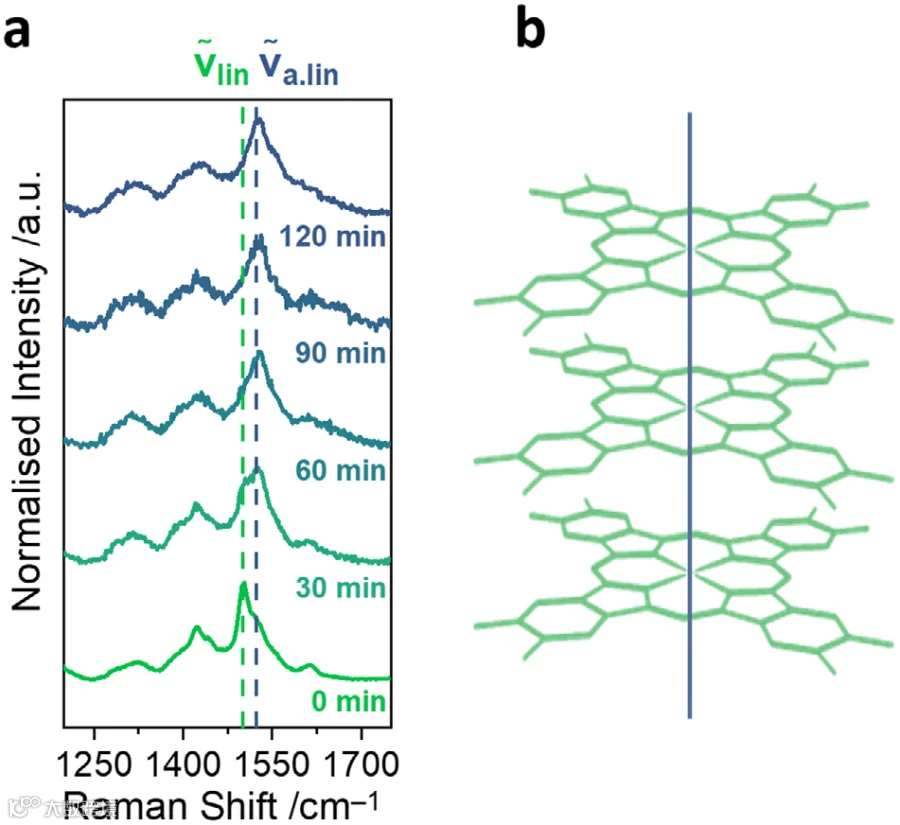

图2. a) ZnPc-(OH)₈连接体在水表面的拉曼光谱，测量波长为594 nm；b) ZnPc-(OH)₈连接体分子可能的H型堆叠方式示意图。

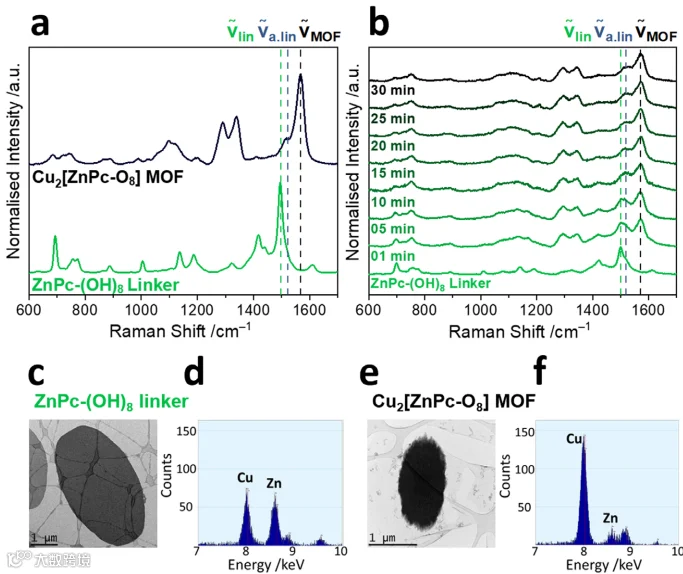

图3. a) 在水表面以594 nm波长测量的ZnPc-(OH)₈连接体（绿色）和Cu₂[ZnPc-O₈]MOF（黑色）的拉曼光谱比较；
b) 在水表面以594 nm波长测量Cu₂[ZnPc-O₂]MOF合成前和合成期间的拉曼测量；
c) ZnPc-(OH)₈连接体薄片的透射电子显微镜（TEM）图像；
d) ZnPc-(OH)₈连接体的能量色散X射线光谱（EDX）测量；
e) Cu₂[ZnPc-O₈]MOF薄片的TEM图像；
f) Cu₂[ZnPc-O₂]MOF的EDX测量。

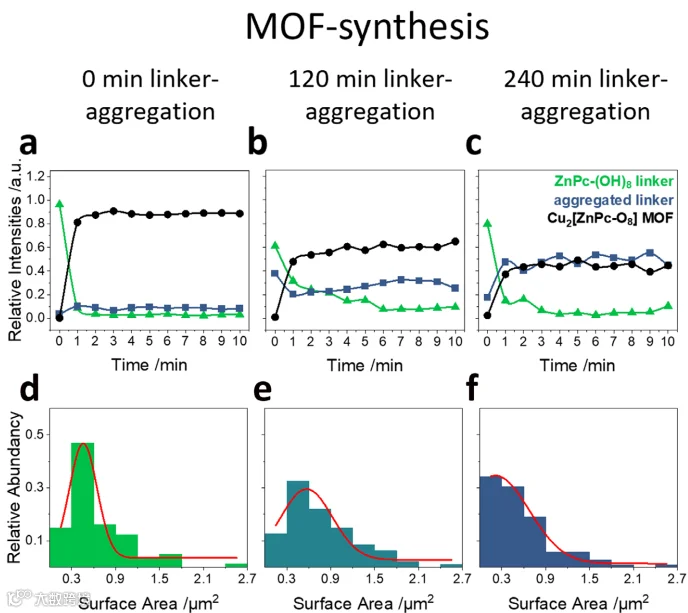

图4. 在连接体聚集时间为：a) 0分钟；b) 120分钟；c) 240分钟时，MOF合成过程中的相对拉曼强度；以及连接体聚集时间为：e) 0分钟；f) 120分钟；g) 240分钟时合成的MOF的尺寸分布。
该研究首次将原位拉曼光谱应用于2D c-MOF合成过程中的质量评估，凸显了其在非侵入、实时、高通量监测方面的独特优势。相较于XRD、NMR、TEM等传统方法，拉曼光谱更适合用于未来自动化合成系统中的在线质量控制。该方法不仅适用于铜-锌酞菁体系，还可扩展到其他金属酞菁和卟啉基框架的合成监控中，具有广泛的适用性和推广价值。
关于Cobolt激光器
Cobolt激光器在这一过程中表现出色，其多波长选项、紧凑设计和卓越性能，为复杂化学环境下的光谱研究提供了有力支持。
Cobolt激光器的技术优势：
-
高稳定性与精确波长输出：确保了长时间测量中光谱数据的一致性和可靠性 -
快速响应特性：支持每分钟采集一次光谱，完美捕捉合成初期10-30分钟内的关键变化 -
低噪声性能：为弱信号检测提供了良好信噪比，确保标记带识别的准确性
性能参数
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
可选波长和功率
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
参考文献：Reichmayr, F., Wolf, D., Zhang, G., Wang, M., Herzog, M., Dong, R., Feng, X., Lubk, A., & Weidinger, I. M. (2025). Raman Marker Bands for In Situ Quality Control During Synthesis of 2D Conjugated Metal–Organic Frameworks.Adv. Mater. Interfaces. DOI: 10.1002/admi.202500686.
