山中小屋,博希尼
既有边界和体量限制下的可持续改造

小屋位于阿尔卑斯山的一个小村庄,是特里格拉夫国家公园的一部分,该公园在施工和建筑设计上有着极为严苛的规定。委托人买下了该项目的场地并获得了建造许可,要求在建筑既有的边界和体量内进行改造。从根本上说,项目的主要任务是为小屋打造一个新的外观,在建筑周围修建新的走廊,使窗户朝有风景的方向打开,同时提高小屋的可持续性。

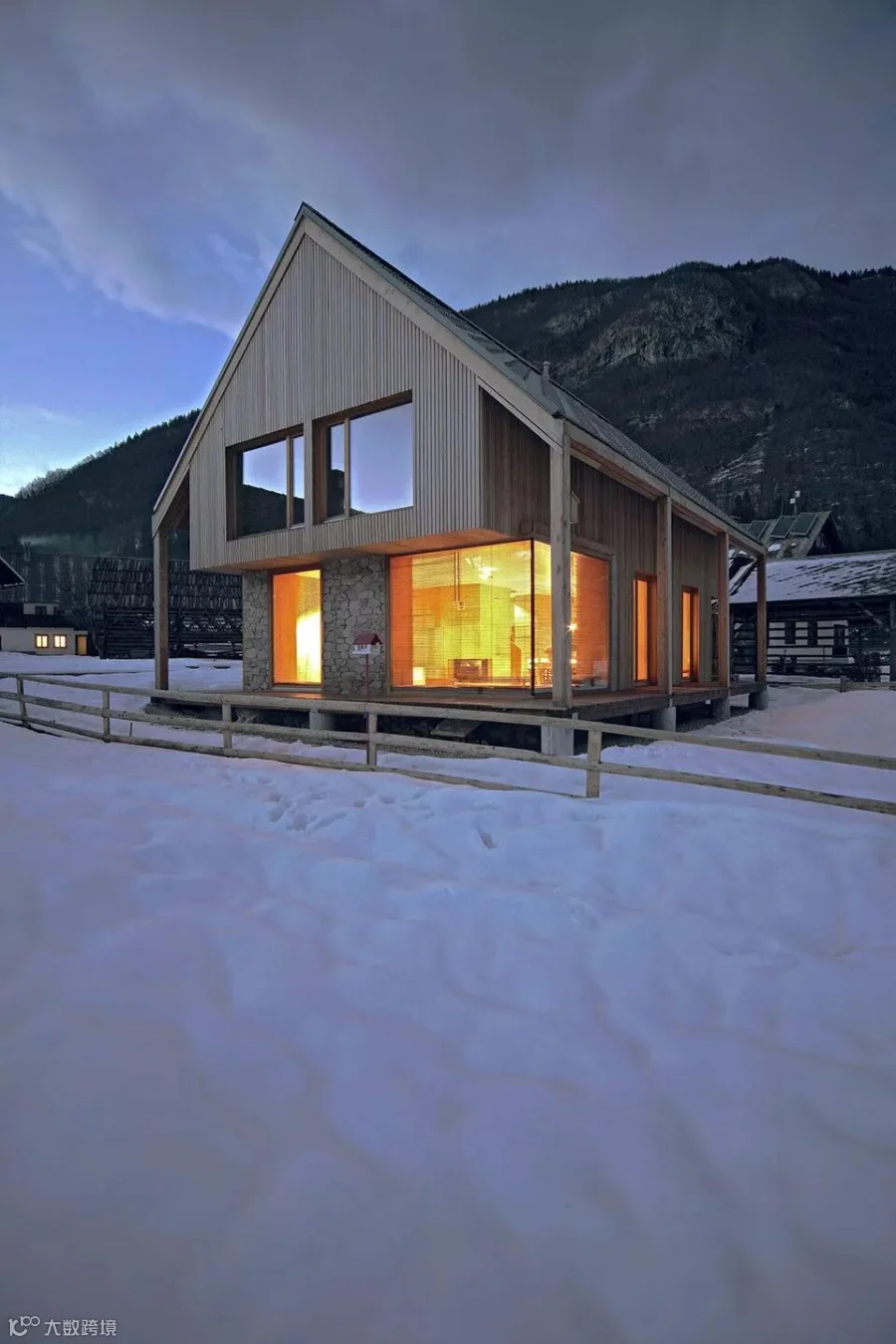

▼小屋位于特里格拉夫国家公园

既有的建筑体量为6×11米,并带有42度倾斜的屋顶。其余的外部规模和材料种类则保持了现状。新增的结构如支撑着悬挂露台的木制立柱,以及立面上的纹理都遵循了当地的传统类型。设计概念旨在使项目和其所在的周边环境保持对话,尤其是一旁的草棚,它比起当地的房屋而言更为重要。此外,设计还试图对寻常山中小屋的定义进行恢复和重新阐释。

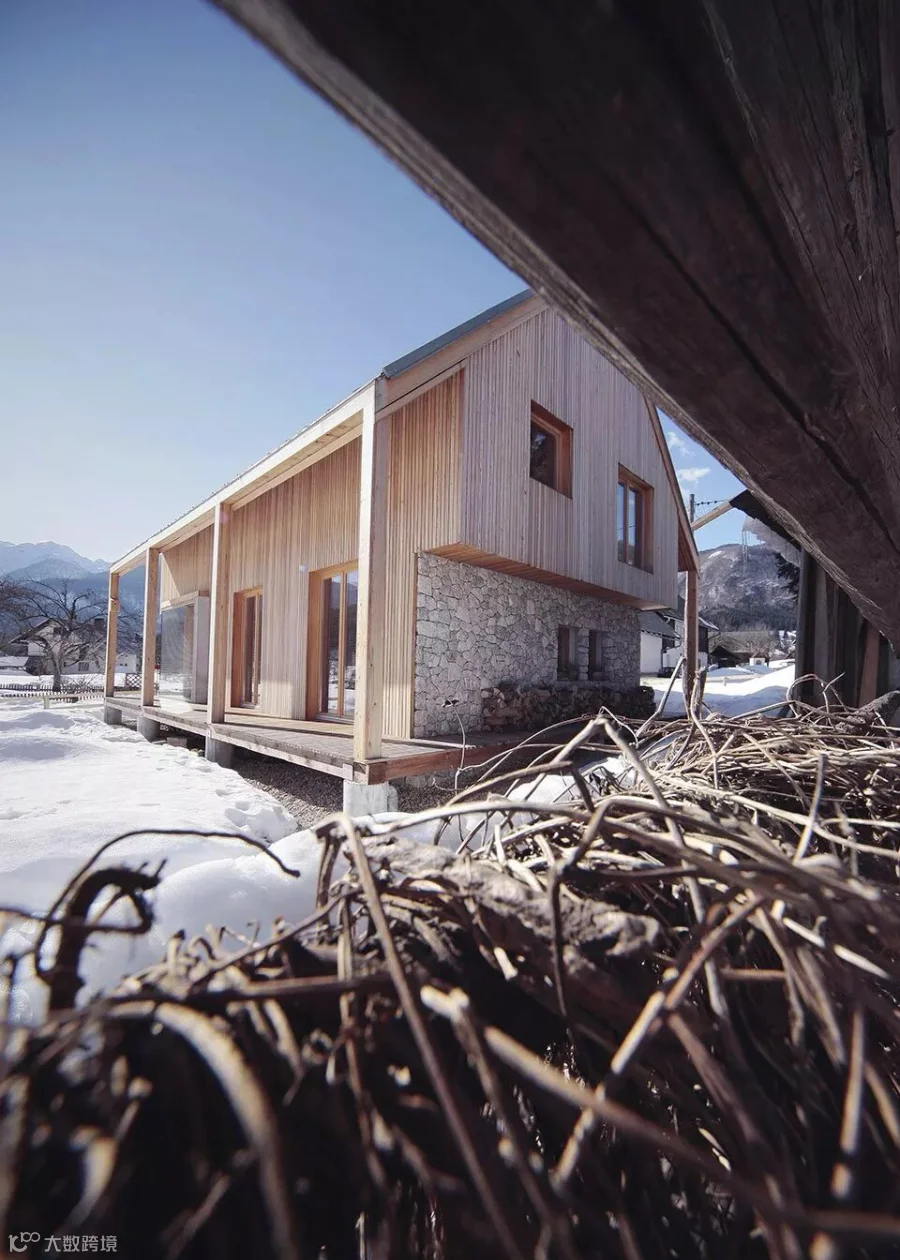

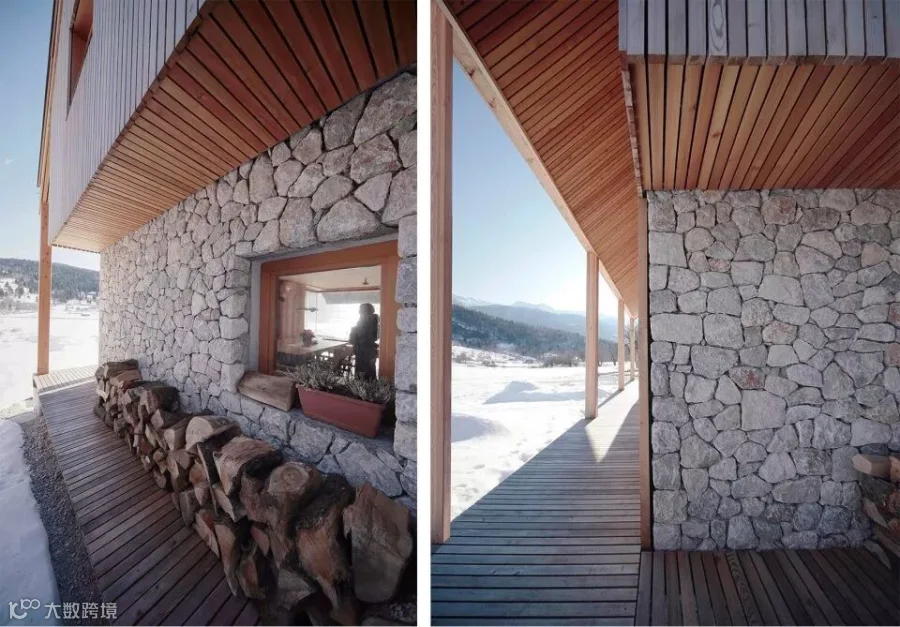

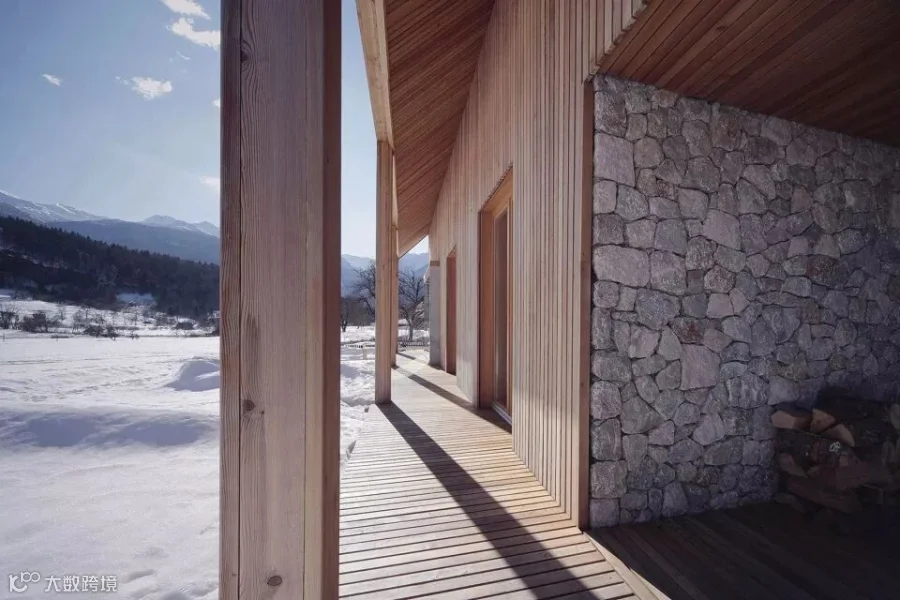

▼外部材料保持现状,新增的木柱也遵循了当地的传统

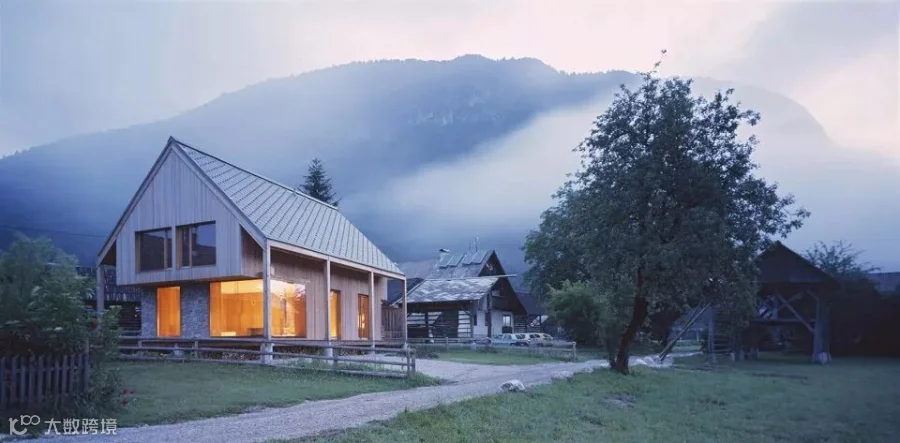

▼小屋与旁边的草棚保持对话

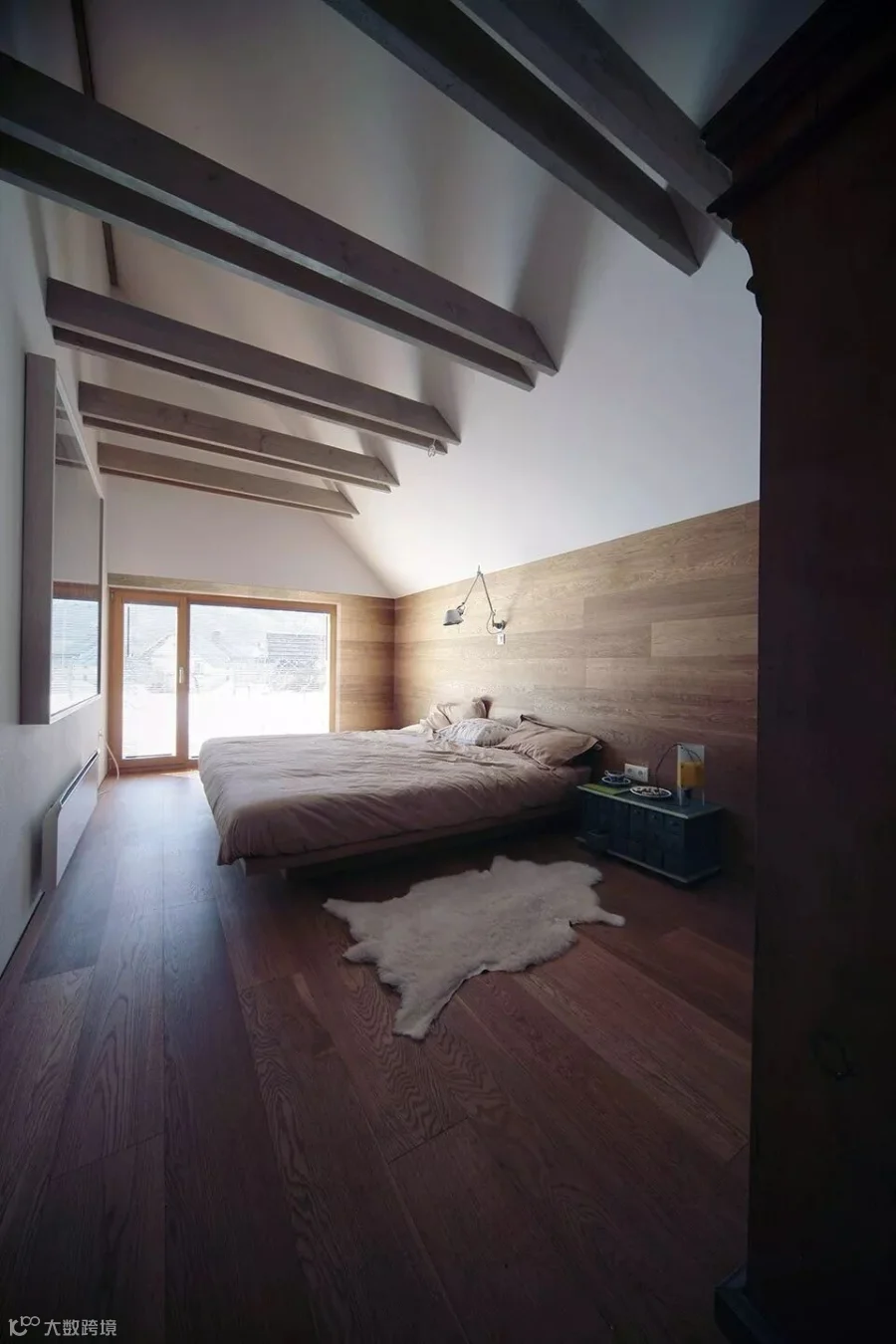

室内布局极为合理地满足了屋主的需要。中央楼梯围绕着为两个楼层带来温暖的壁炉。顶层包含3间卧室,一间带有桑拿房的浴室以及数条简单的走廊。一层是开放式平面布局,包含厨房、餐厅和起居室;储存空间位于楼梯下方。

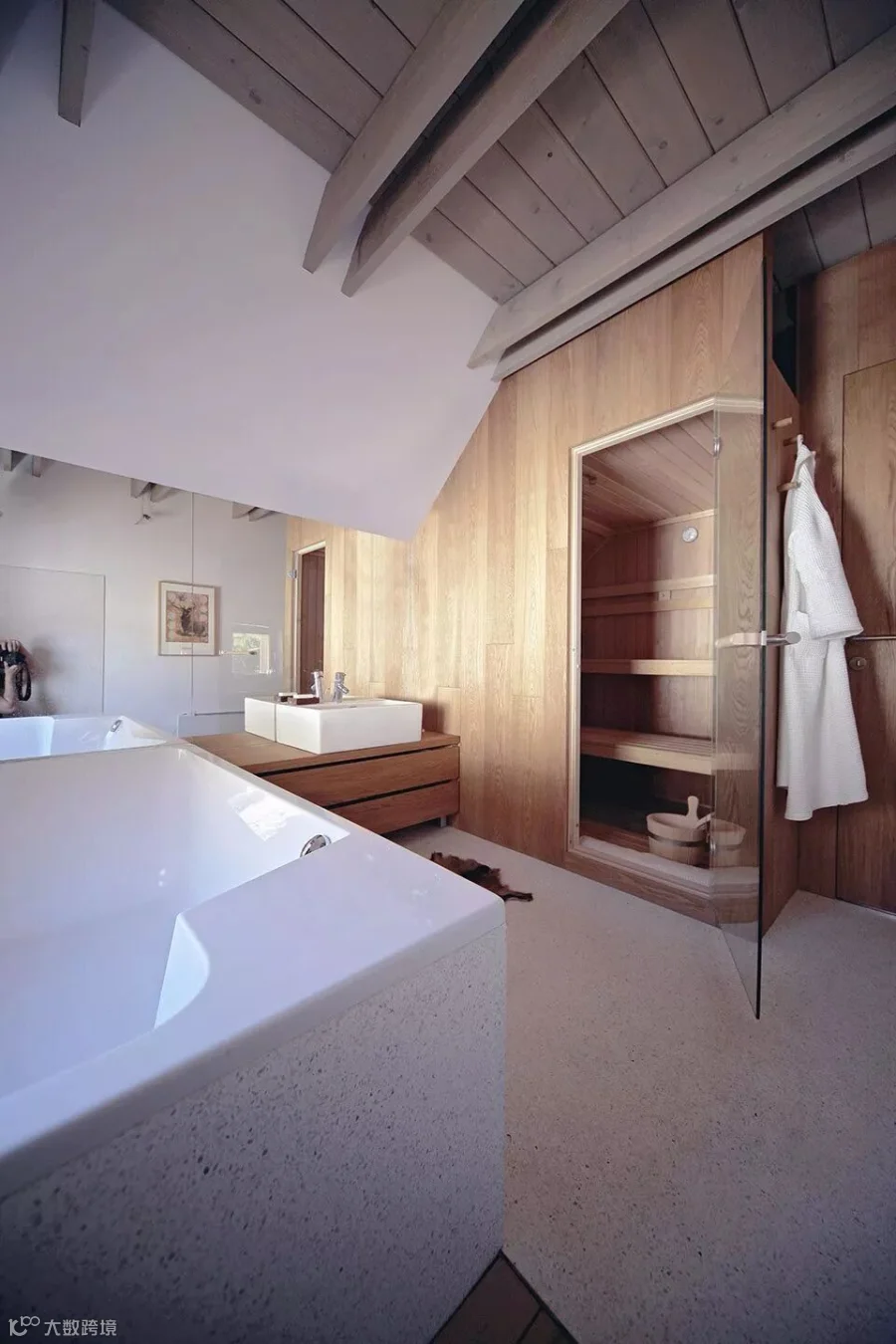

▼带有桑拿房的浴室

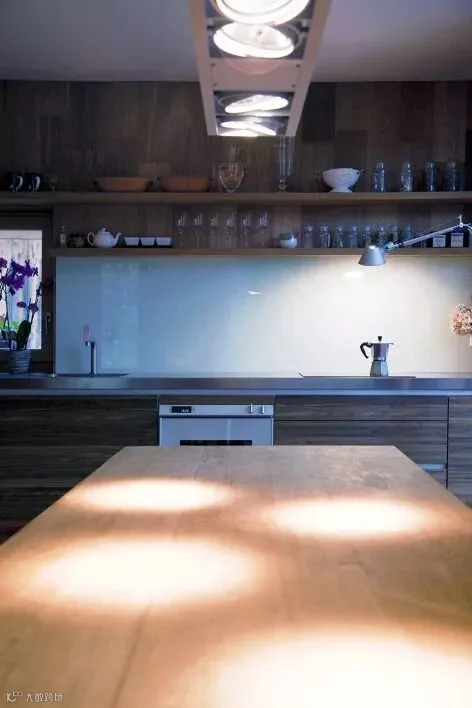

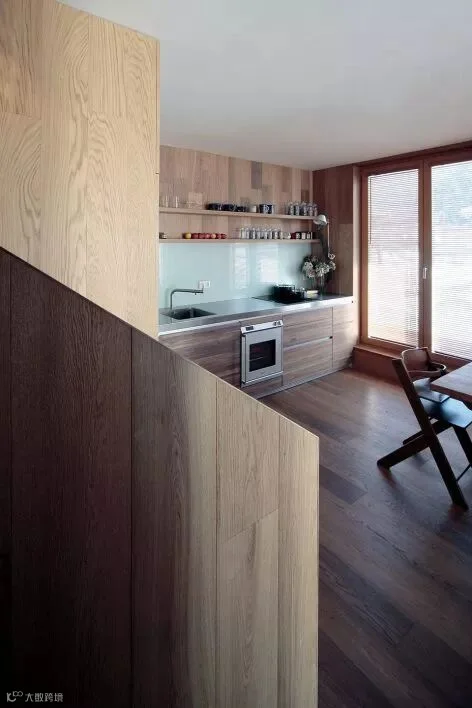

▼厨房和餐厅位于一层

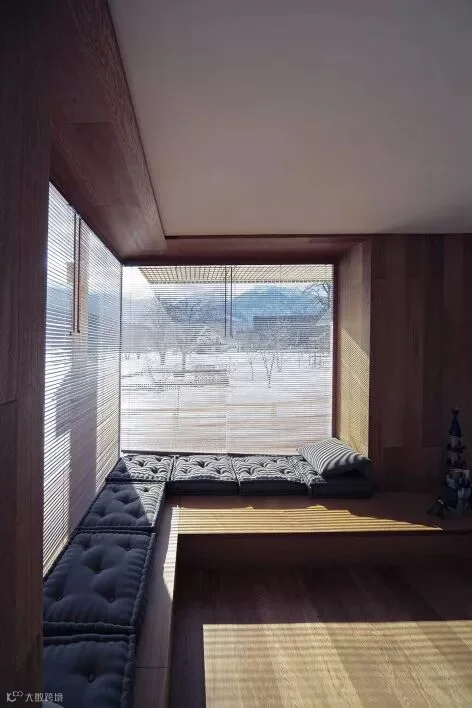

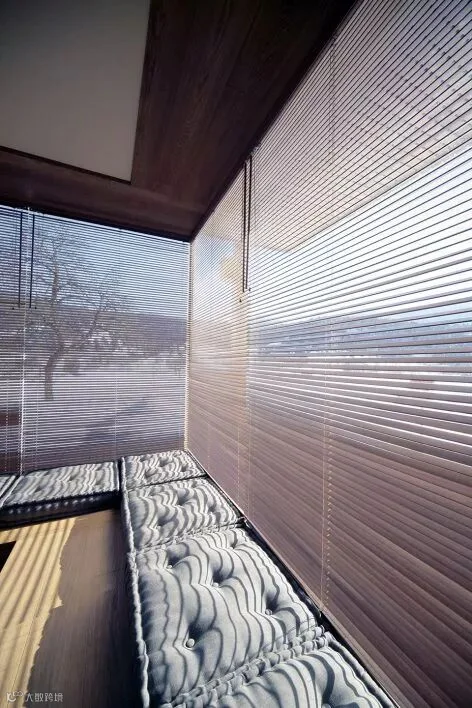

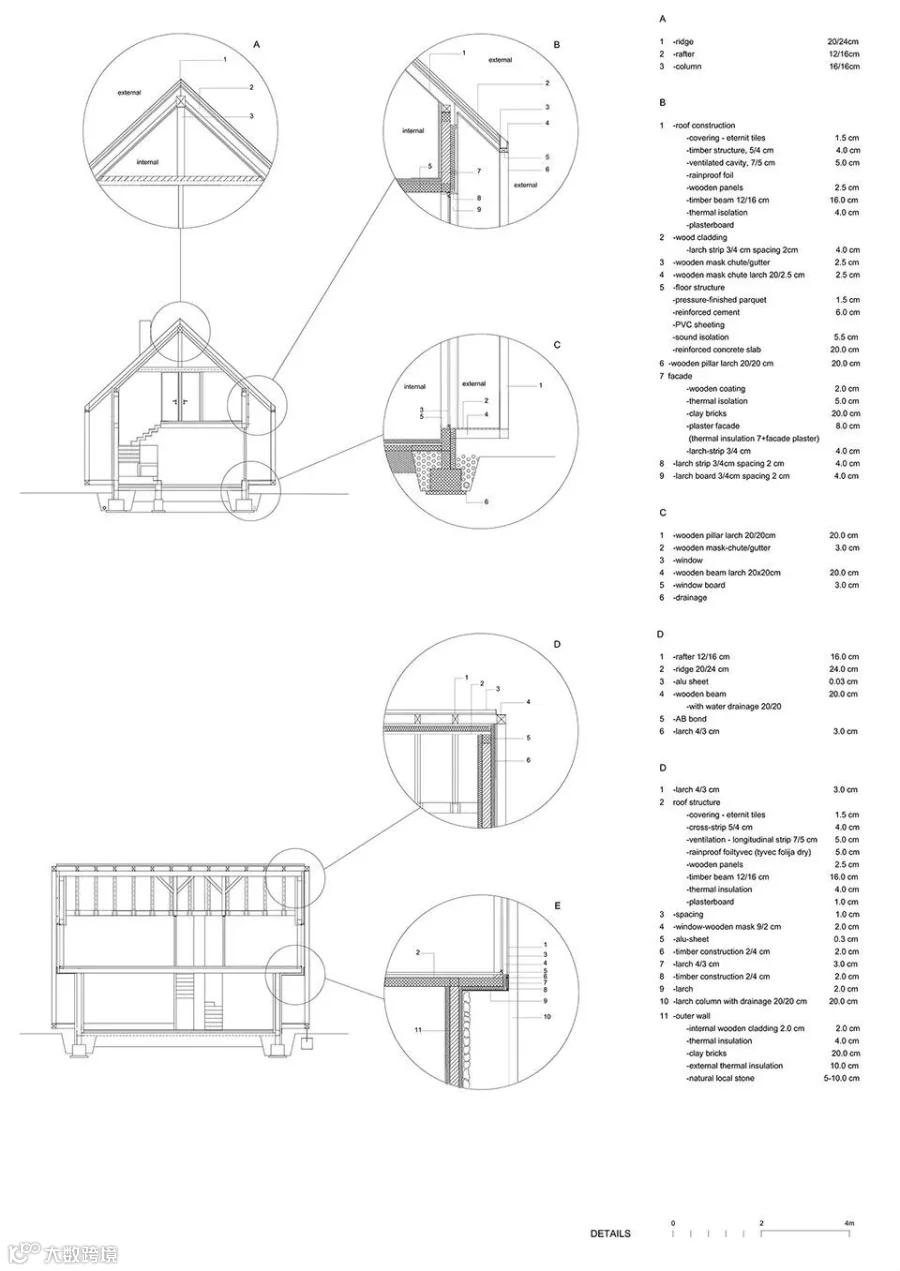

层高在某些部分较低,因此窗台便成为了就座区域,带来望向山间的视野。宽阔的拐角窗户朝向南面,使小屋在冬季的晴天无需供暖。加厚的保温层介于木制的内外包层之间,衬于木板后方的金属薄片能够吸收阳光的热量,并将其传递给墙壁。顶层空间悬挑于一层的前方,在夏季可抵御阳光。雨水汇聚于屋顶,然后通过嵌入木梁中的垂直管道被输送出去。

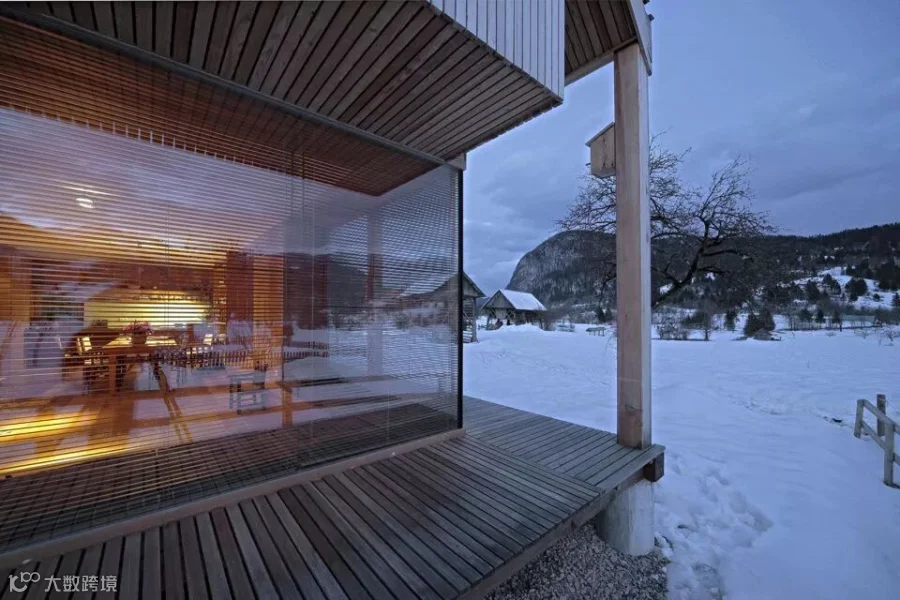

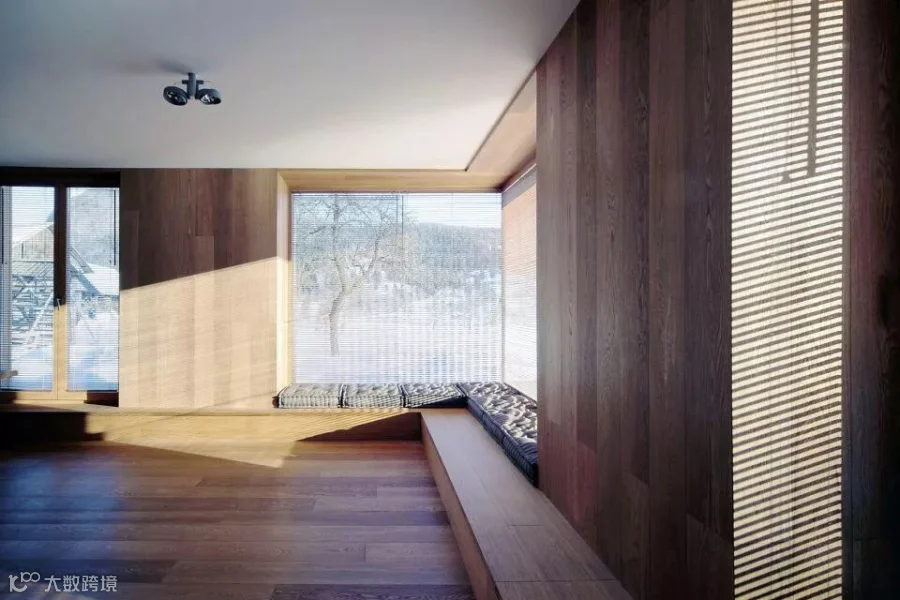

▼冬季的晴天无需供暖

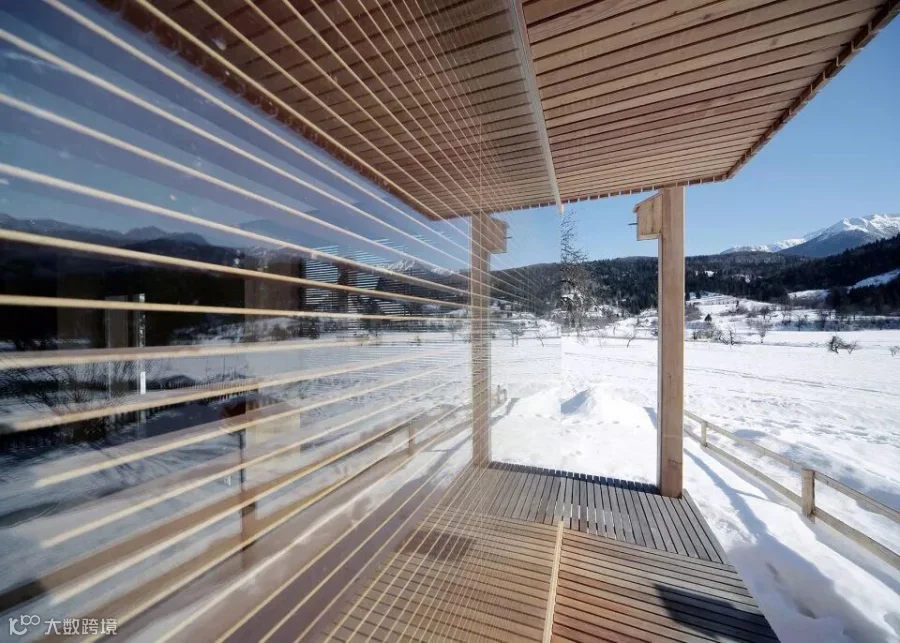

▼悬挑的顶层空间在夏季可抵御阳光

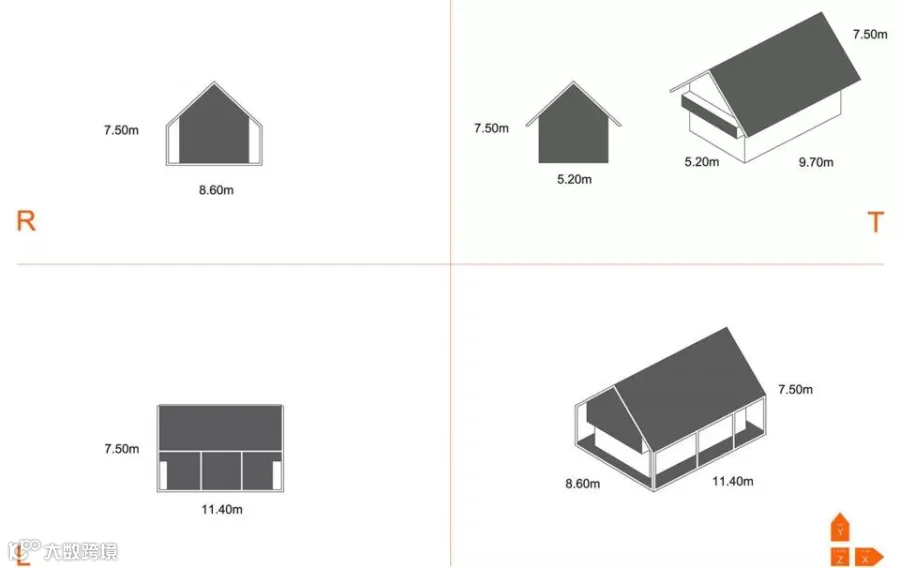

▼设计概念图

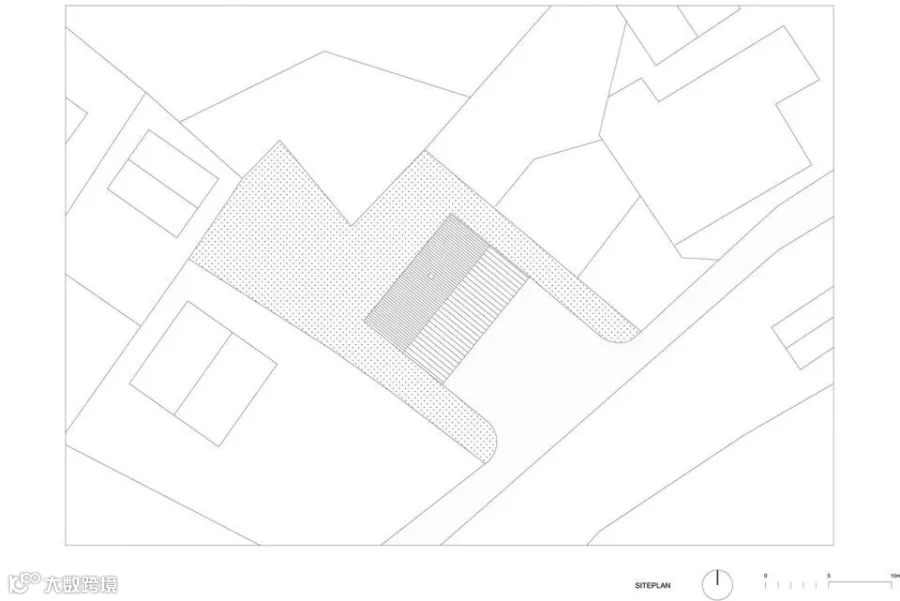

▼总平面图

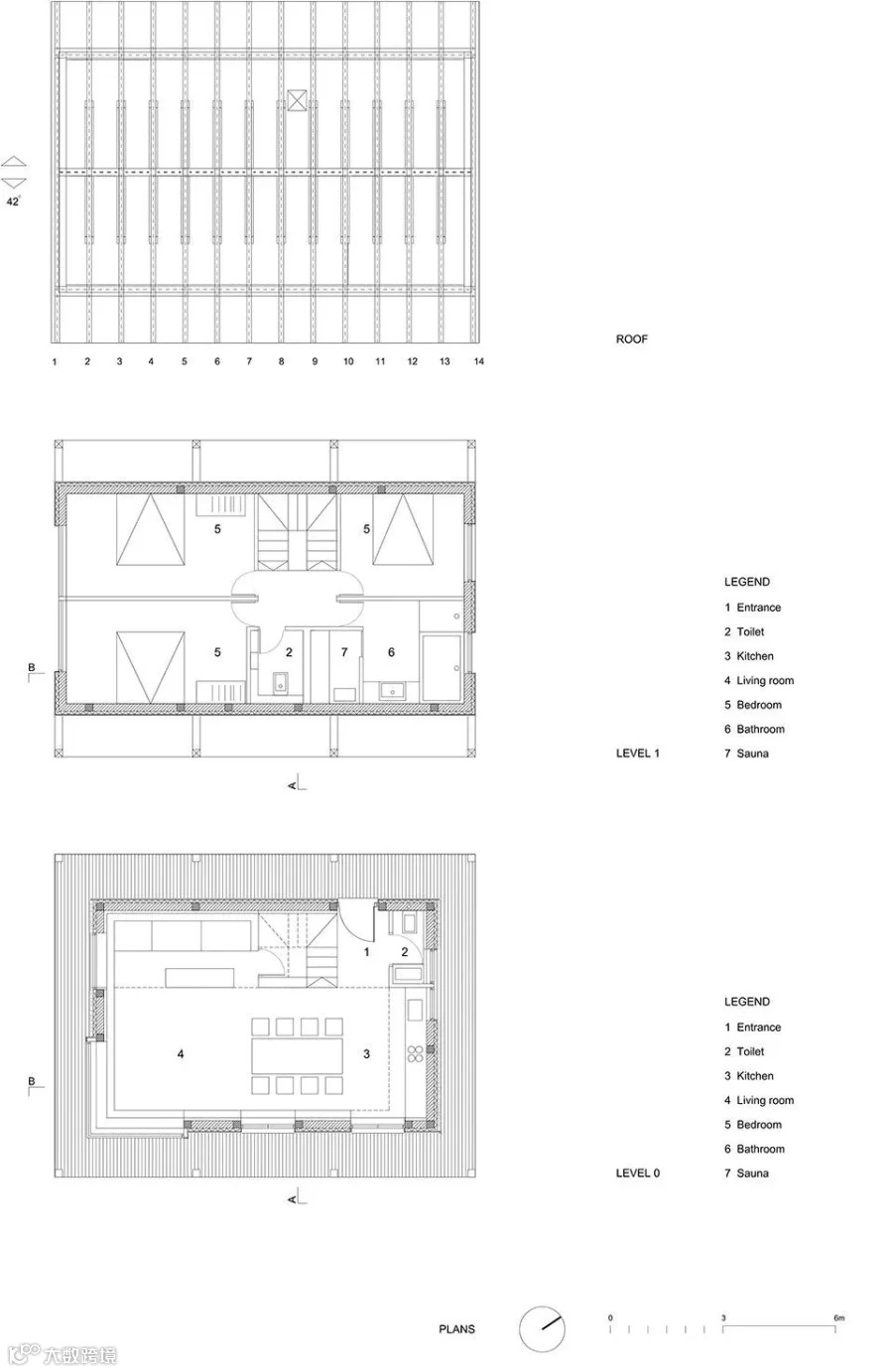

▼平面图

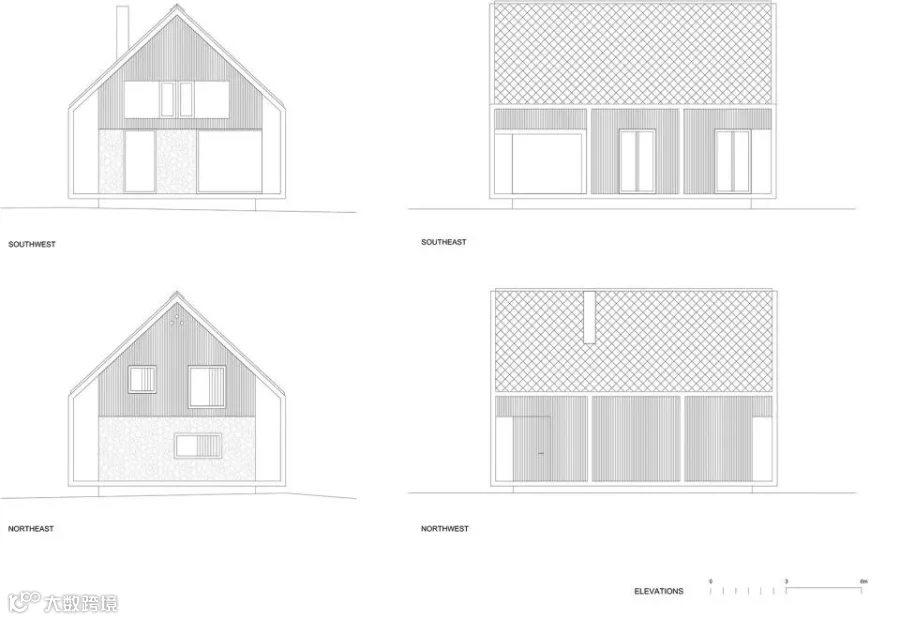

▼立面图

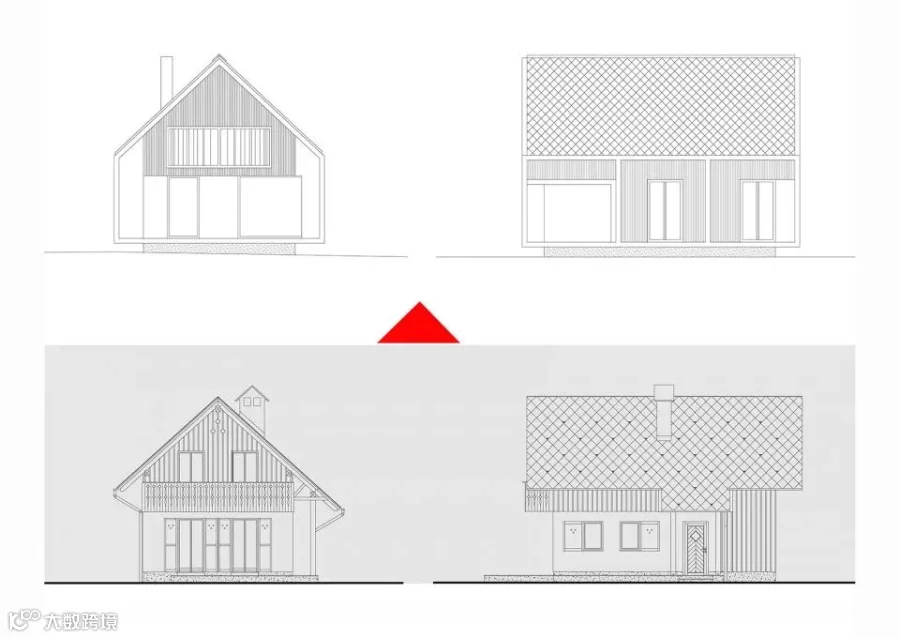

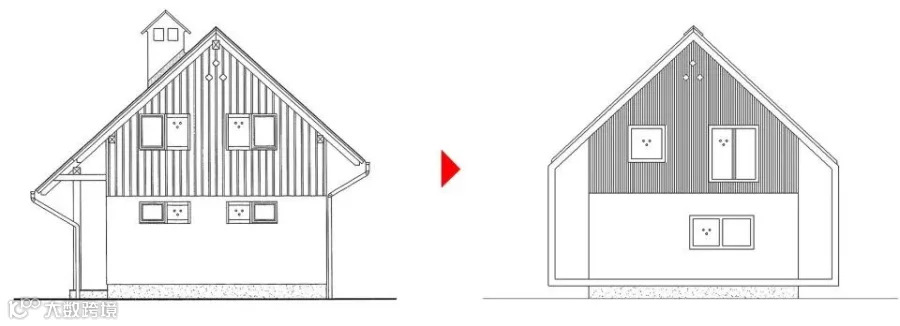

▼新旧立面对比

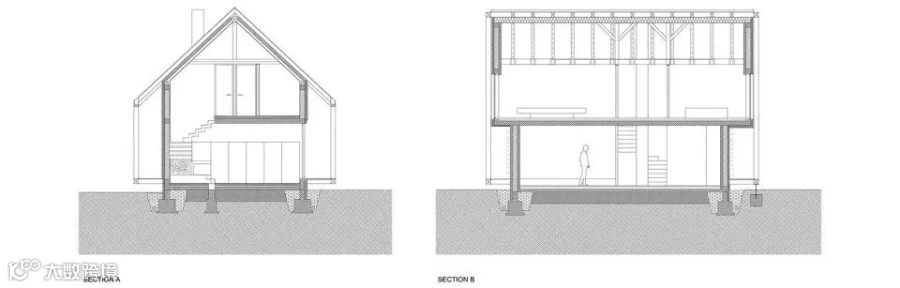

▼剖面图
