温故而知新 | 被动房的硬核知识

温故而知新 | 被动房的硬核知识 新合纵
2020-06-05
3

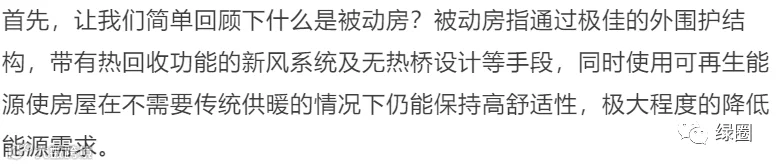

导读:你不了解的被动房知识

咨询师介

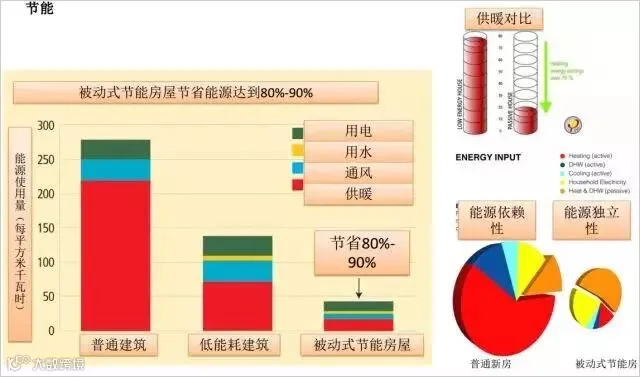

被动房能耗相比传统建筑降低80%以上

被动房的硬核知识

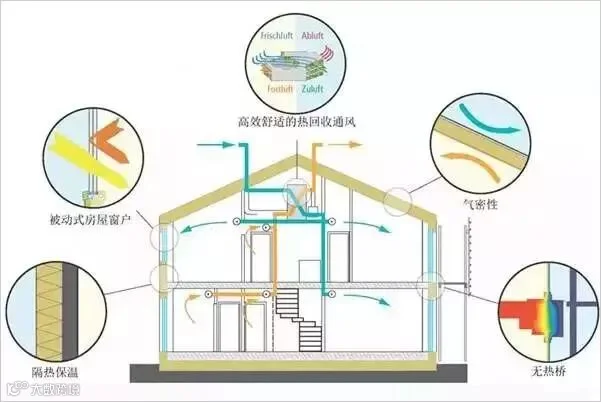

被动房设计五原则


原则一:良好的外保温结构

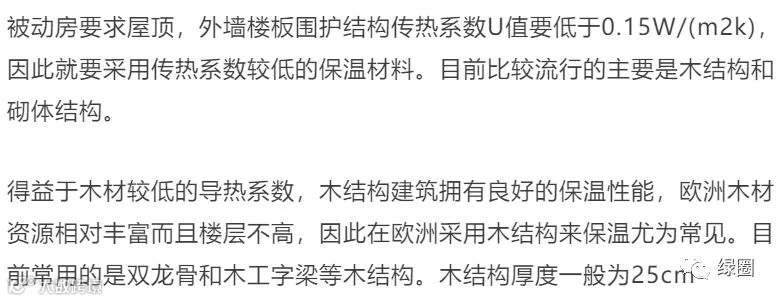

一个良好的外保温结构是被动房降低能耗的核心。

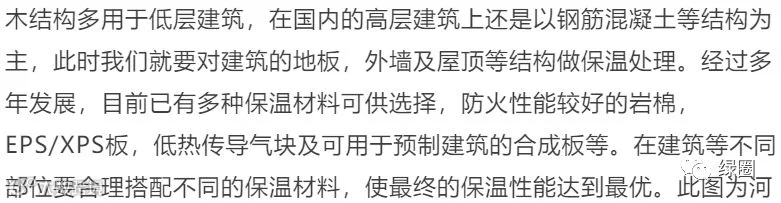

40cm,视需求而定,同时在内外板之间填充大量的保温材料,比如保温棉,纤维素,聚氨酯泡沫等保温材料。

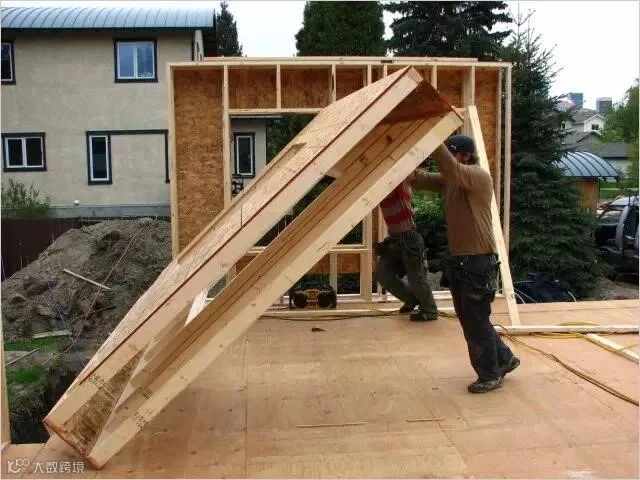

双龙骨木结构


北涿州被动房项目的保温结构。

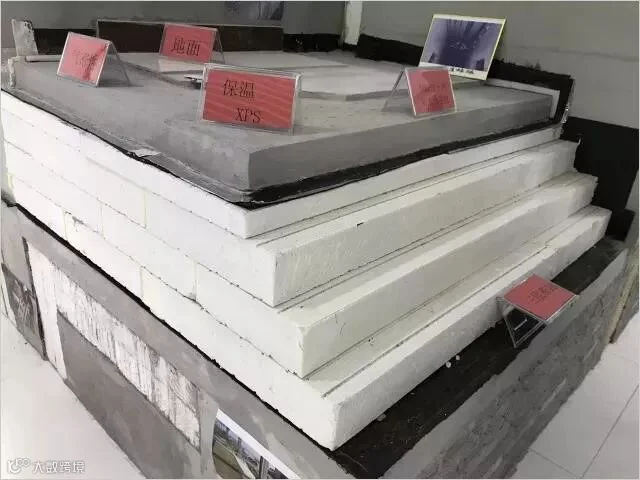

地面XPS板保温结构


女儿墙保温结构

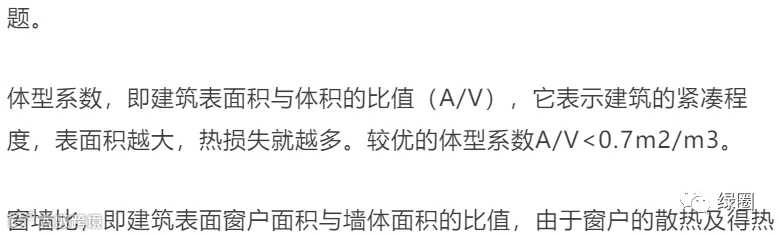

对于外保温结构而言,除了高性能保温材料和适当保温结构的选取,房屋本身的体型系数及窗墙比也至关重要,这也是在设计阶段就要考虑的问系数均远高于外墙,因此在阳光充足的南立面应该增大窗户的面积,而在阳光叫少的北立面及东西立面则可以减少窗户面积。


原则二:无热桥设计


通过热桥,一方面会有大量的热能散发出去,或者从室外大量得热,加重建筑采暖或制冷的负荷,另一方面,也存在冷凝发霉的风险,进一步破坏建筑构件,因此在设计被动房时,必须避免热桥。被动房的热桥限值:<=0.01W/(mK)。


建筑的所有拐点及与外墙其他构配件的连接点/面都是薄弱节点,需要特别注意。

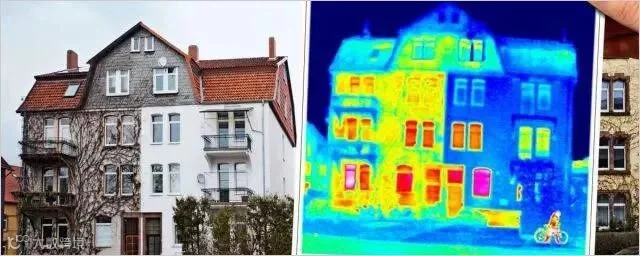

红色的部分表示有大量的热能损耗

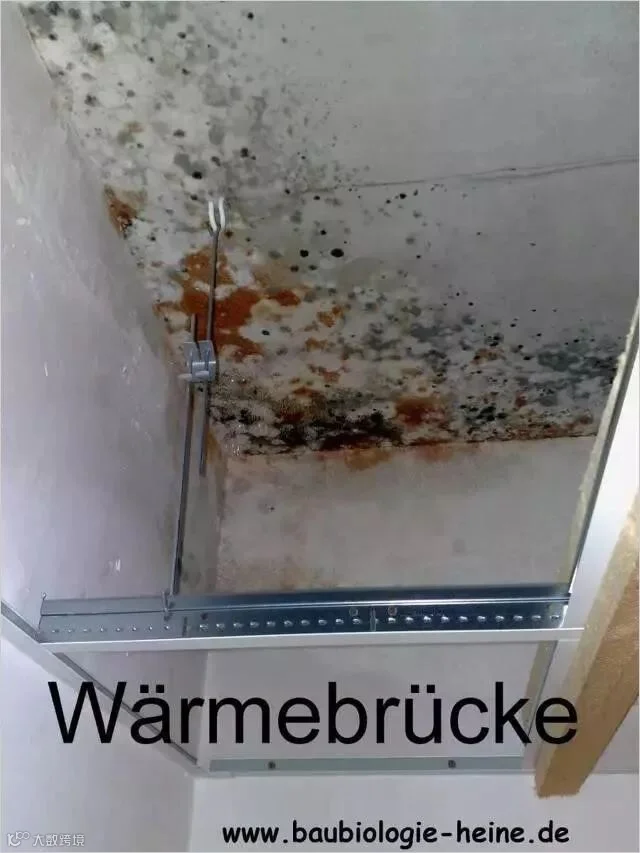

由于热桥引发的内部发霉

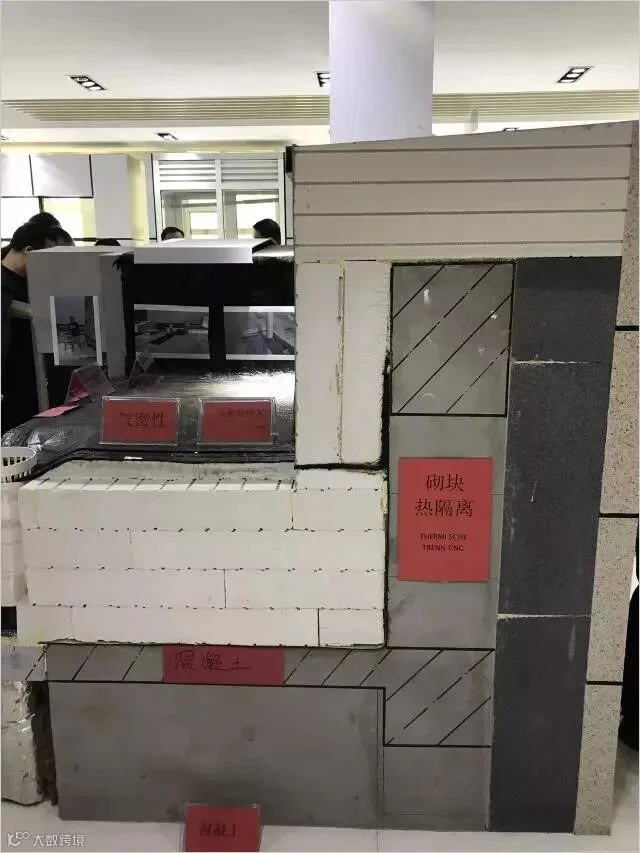

在设计阶段,一方面要避免保温层出现间断,另一方面要尽可能避免保温层被各种固定件穿透,被称为“铅笔原则”,如果无法避免,则刺穿保温层材料的导热系数也要尽可能的降低。

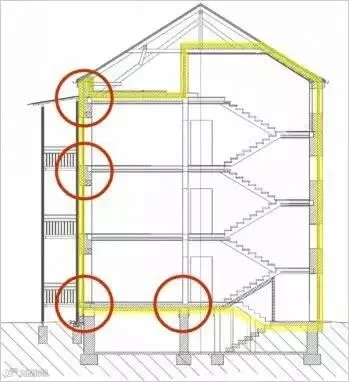

黄色为保温层,红圈为热桥薄弱处

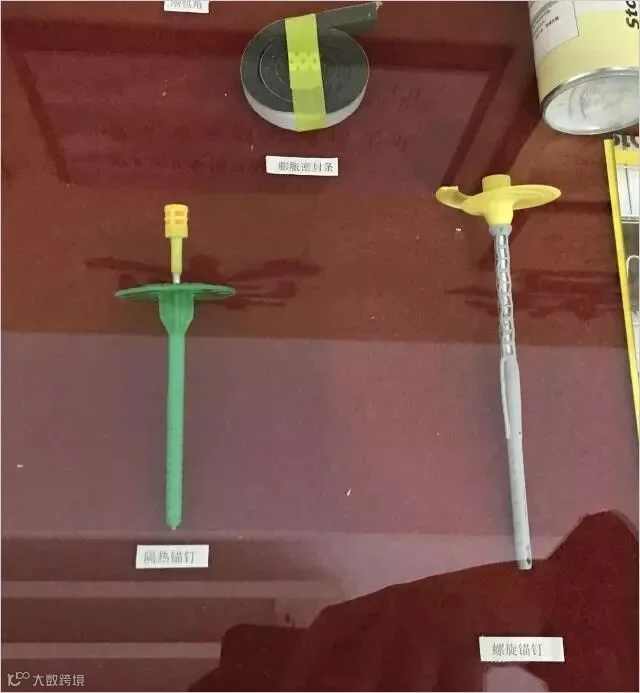

隔热/螺旋锚钉

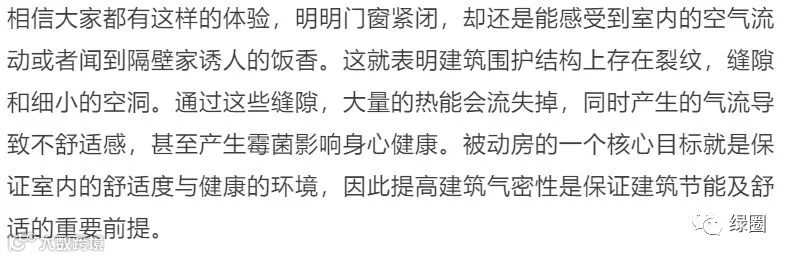

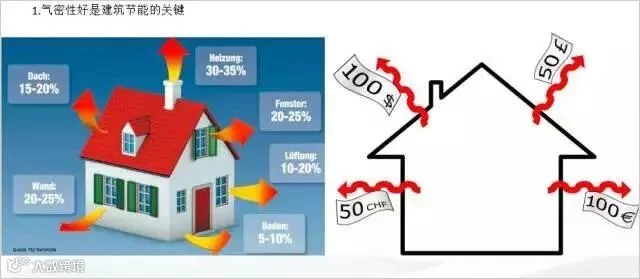

原则三:气密性

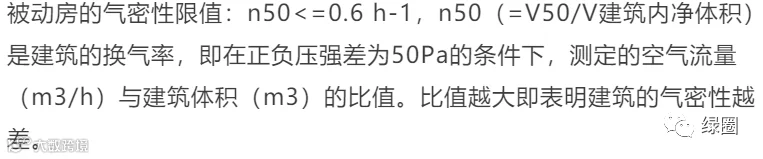

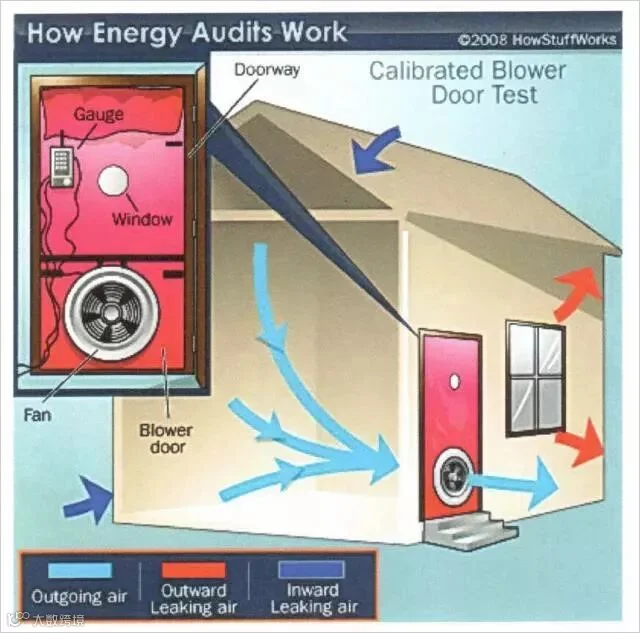

通常我们使用“风门测试”来衡量建筑物的气密性。



那如何提高建筑的气密性呢?


首先,可以通过降低房屋本身设计的复杂程度,避免过多的拐点和连接点。

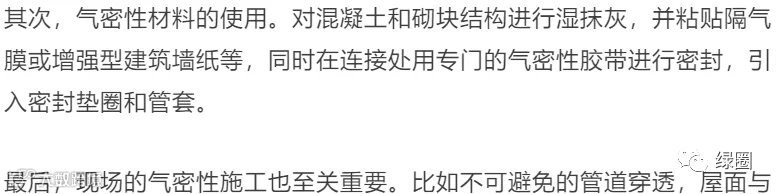

摸灰墙间的连接等都要用气密性胶带进行密封,同时在室内阴角,窗户内角,窗外角,混凝土楼板等处用气密性胶带进行密封。密封胶带要有一定的延展性。


原则四:被动式门窗

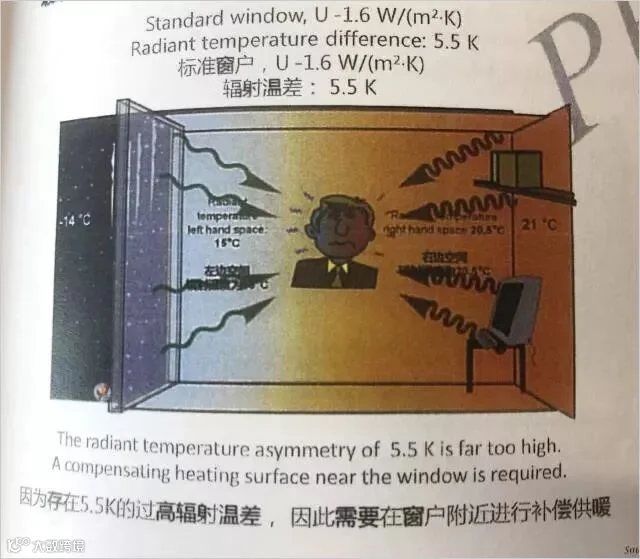

或许你会有这样的体验:冬天站在窗前,玻璃上的一层雾气映入眼帘,即便窗户下方有暖气片,仍会感到阵阵凉意袭来。这便是普通窗户给我们带来的典型体验,隔热性能差,窗户表面温度远低于室内空气温度,给住户一种冷辐射。

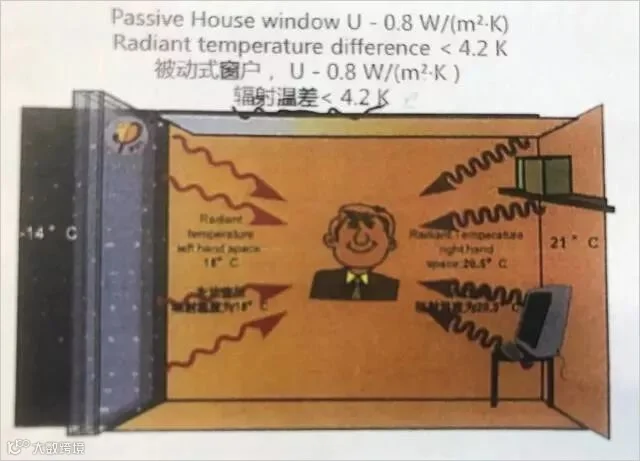

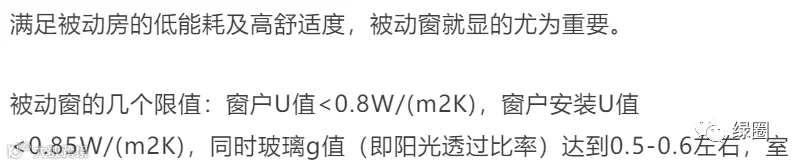

冬天大多数供暖建筑室内空气温度可以达到20摄氏度左右,而普通建筑的玻璃内表面的温度往往为12或14摄氏度,一方面容易在玻璃表面形成水雾,损坏构件,另一方面,降低舒适度和健康度。同时,大量的热能流失到室外,据统计,一栋建筑如果窗户的面积占到外表面的20%左右,而通过窗户流失掉热能将近占了50%。而这对被动房来说是不可接受的,为了内空气温度和室内玻璃表面的辐射温差<4.2度。



在被动窗的设计中要遵守以下原则:

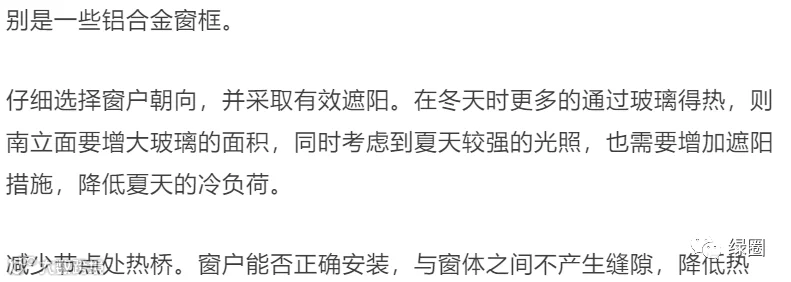

最大化玻璃,最小化窗框。这是由于窗框的热传导性能远高于玻璃的,特桥,对被动房能否满足超低能耗指标至关重要。


与空气阻隔层相连,提高气密性。


窗下排水避免采用金属。

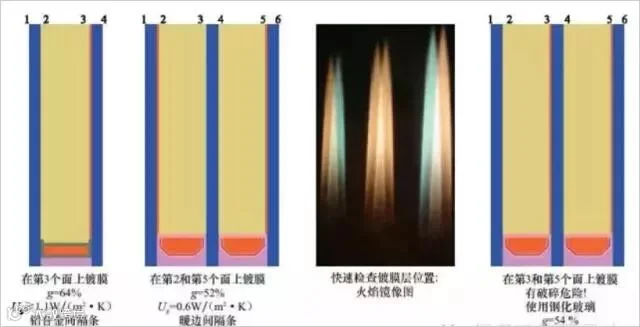

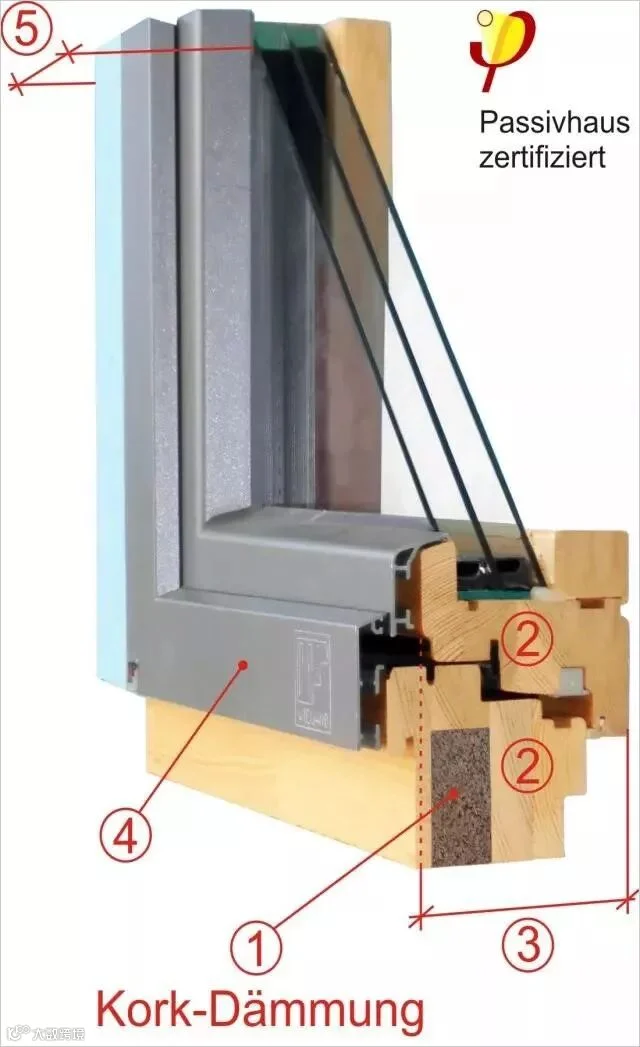

目前比较流行的三玻两腔中间加镀膜的被动窗。

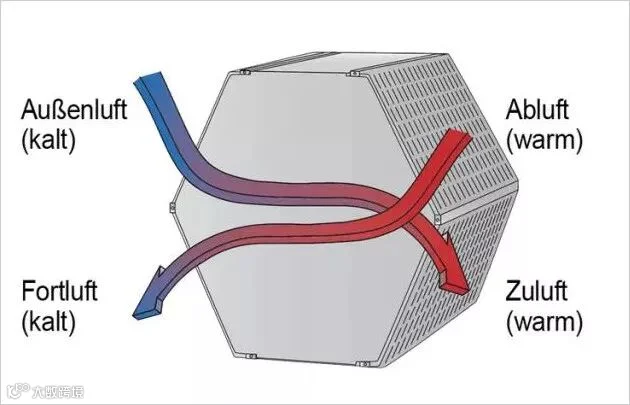

原则五:带有热回收功能的新风系统

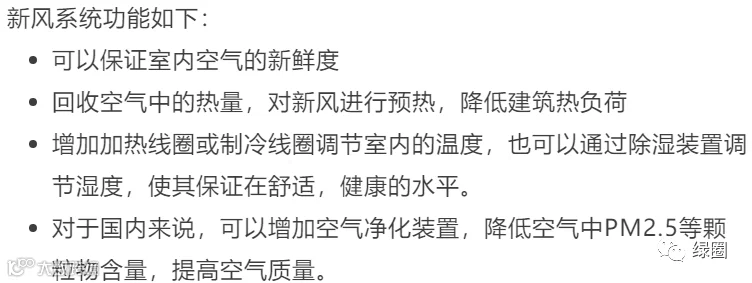

可能会有同学问到:既然被动房的气密性这么好,没有室内外气体的对流,那么我们在室内所需的大量新鲜空气如何获取呢,室内产生的二氧化碳又如何排出去?这个时候就需要用到新风系统。




被动房中新风系统的几个限值: 热回收效率高于75%,耗电量低于0.45Wh/m3,室内换气频率每小时0.3次,或者每人每小时30m3新鲜空气,保证室内二氧化碳浓度低于1000ppm等。

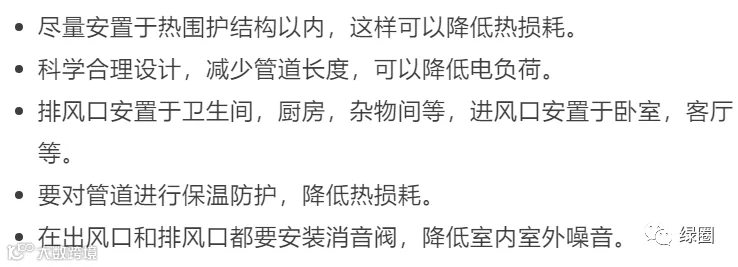

新风机组等安装原则:
