"标准图集看了很多，但节点不会画"；
"好不容易有机会去现场学习，但不知道看什么"；
" 不知道应该怎么开始学习关于节点构造"；
本期内容就带领大伙来如何理解节点构造！
为何会不理解节点构造
一、对材料与做法的偏见：
对基层材料和构造原理的不熟悉，不理解和不重视。
例如：
自己明明知道图纸上表述的图例是水泥板基层，但是却不知道为什么要用水泥板；
一个空间吊顶，文字描述写的是矿棉板吊顶，结果材料符号上则表示PT-01乳胶漆饰面；
明明是洗手台石材收口，结果却采用海棠角收口等等。
二、对难度和成本的偏见：
尤其是没有现场经验的设计师，在才做实际项目时，都会对构造做法的难度和学习成本存在一定的偏见；
一方面是，很多设计师随意套用规范图集的节点图纸，不考虑其他因素；
另一方面，则是设计师认为工艺节点太难，太复杂，压根不去学习，形成恶性循环。
以上两方面的原因，最终造成了当下设计师对于构造做法又爱又怕的纠结情绪；如果用一个形象化的图片展示节点构造在他们眼中的形象，下图应该是一张完美的诠释：
凶恶的霸王龙
何为底层逻辑？
能解释任何构造的“万能钥匙”。
首先要肯定，对室内装饰的构造做法的理解，并没有想象的那么简单，但是它也并没有那么难，前提是有一套合适的方法。
如果说再新手眼里，面对构造做法就像面对一头霸王龙的话，那么再老司机眼里，觉得是一头可爱的小恐龙。
构造做法简化：

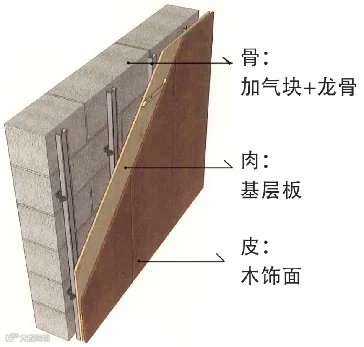

一个装饰空间就跟人体构造一样，同样是由“骨肉皮”。构成的，我们理解构造做法，完全也可以按照这个思维模型来理解。
如何理解“骨肉皮”思维
一、骨架与肌体

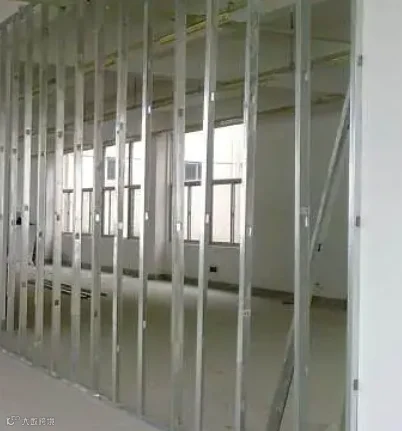

任何构造的基本载体，也就是我们所谓的基体，它可以是混凝土，加气块，轻钢龙骨，钢结构甚至是木头等等，一切起到支撑作用的基体都概括为骨架。
一个空间能否是用长久，并不是看收边收口多么精致，饰面粉刷多么细腻，而是看他的“骨架”是否稳固，是否有存在质量问题的可能。
二、肉：平整与基面
我们都知道知道，从某些视角来看，肉的作用是连接骨架与批复的缓冲层；
若光有骨头，没有肉的连接与缇娜冲，那么一个人不管多么健康，多么阳光，带给人的感受也只是一具皮包骨的样子；
构造做法也是如此，就算骨架多么稳固，没有肉的填充，皮肤再好，也是挂不住，不牢固的。
所以我们说的“肉”是指连接饰面与骨架的填充层与缓冲层如：石膏板，阻燃板，金属板，腻子层，找平层，粘接层甚至是未做表面处理的基层材料本身。
三、皮：饰面与装饰
设计师最终想达到的饰面效果，都被称为“皮”；

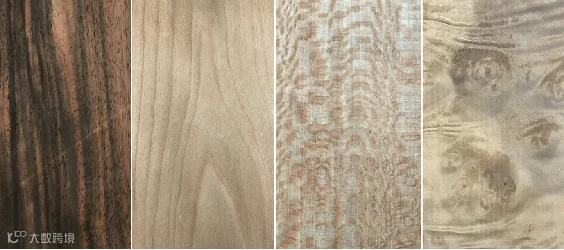

如：光面乳胶漆，哑光大理石，酸枝木木饰面，玫瑰金不锈钢甚至是基层板刷油漆。
正所谓“一白遮百丑，一胖毁所有”，从某种意义上来说，当人们的身材，比例外观都相近时，我们判断一个人的美丑与差异化，很多时候，都是通过外表的妆容而定。
这个道理放在装饰构造上也不例外，如：同样是混凝土墙刷腻子基层，做壁纸和刷乳胶漆给人的感受就是不一样的。
因此，我们不难看出，在前段创意时，设计师更加关注“皮”的层面，而图纸深化和后期落地时，则更应该专注 “骨与肉”。
理解（绘制）节点图的正确方式
在数学的世界中，任何数字都可以用加减乘除来求得，同理，在构造做法的领域，任何做法都可以通过“骨肉皮”来解释并记忆。
我们应该如何绘制节点呢？
由外而内做推算
皮→肉→骨
完成面→基层→骨架

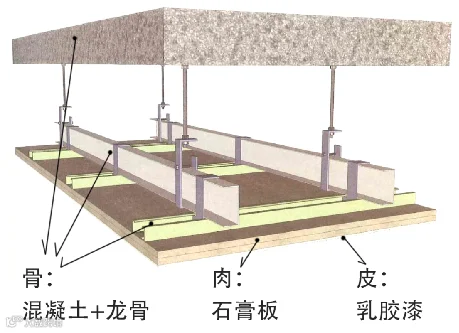

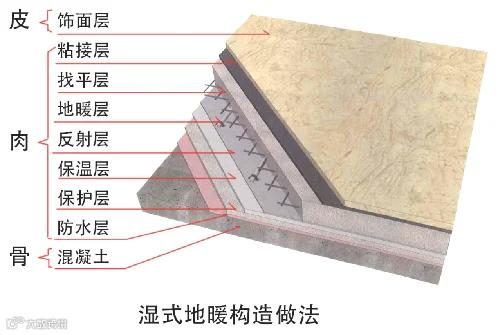

举几个例子：
好的节点标准应该满足
保证安全等级
满足设计效果
降低落地成本
小结
可以说，这种思维模型，是学习室内装饰构造做法最正确的阶梯公式；
“只有理解了不变的规律，
才能更好的记忆与应用”
正如上面的案例一样，通过这个思维模型，你将更简单，更容易的去以及，分析，并应用他们。
