施工图图纸规范千千万，常用的都有哪些呢？
今天小编带大家了解一下施工图纸主要有些什么内容
施工图绘制中常用的一些规范、符号、图例。
✿✿ヽ(°▽°)ノ✿
室内设计施工图纸绘制规范
施工图纸构成 /

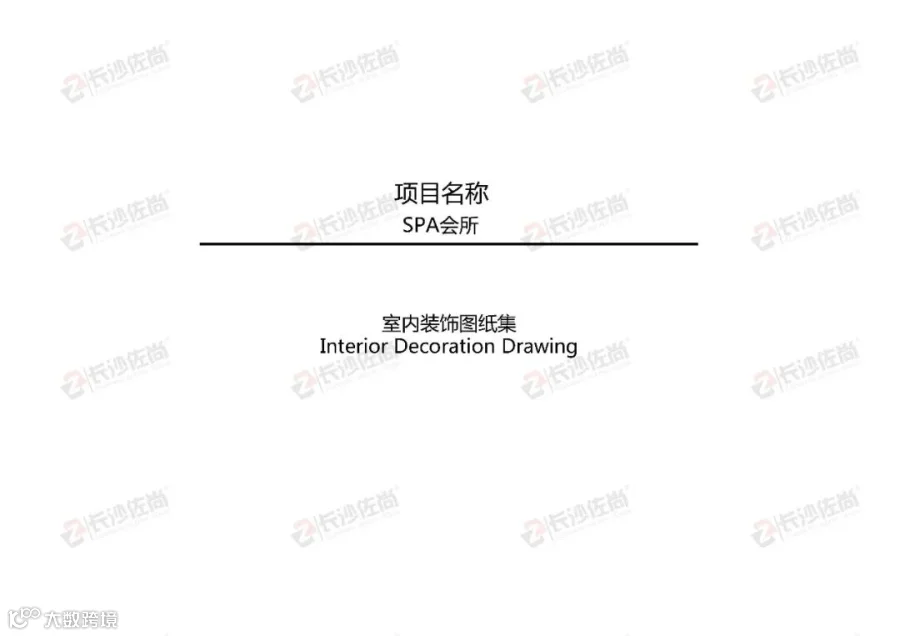

图纸封面：
工程名称、工程地址、时间等；
说明图纸：

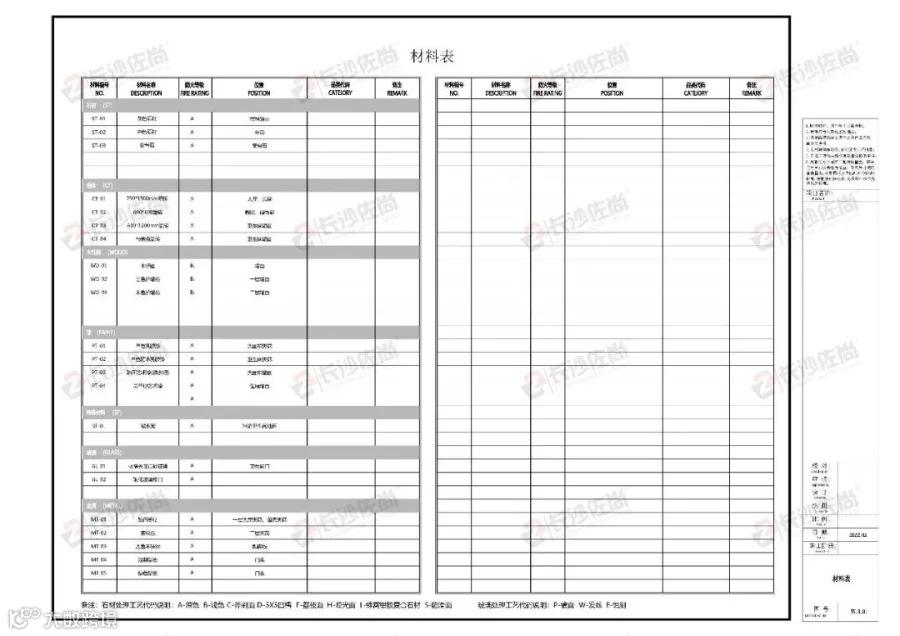

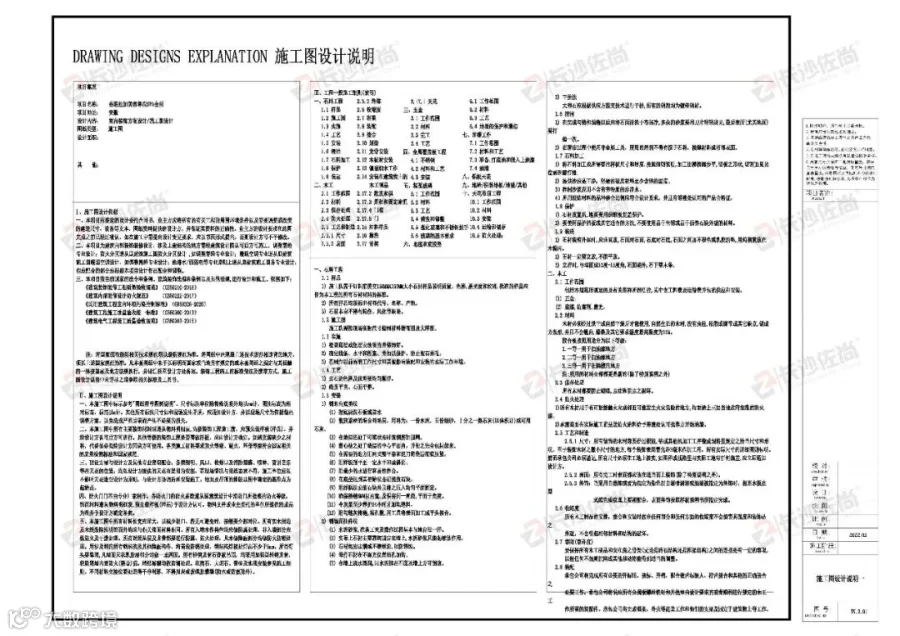

工程目录、设计说明、材料表等；

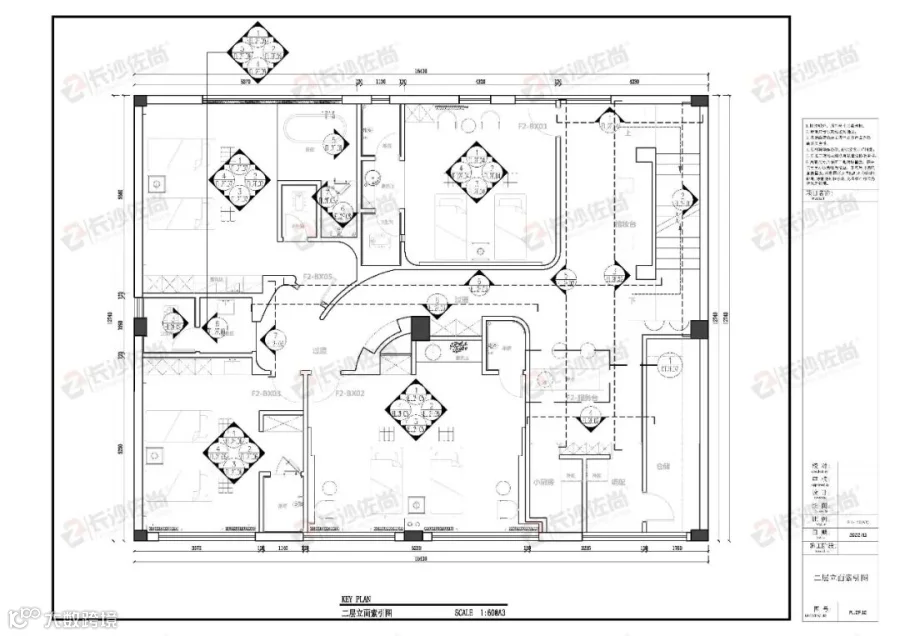

平面图纸：

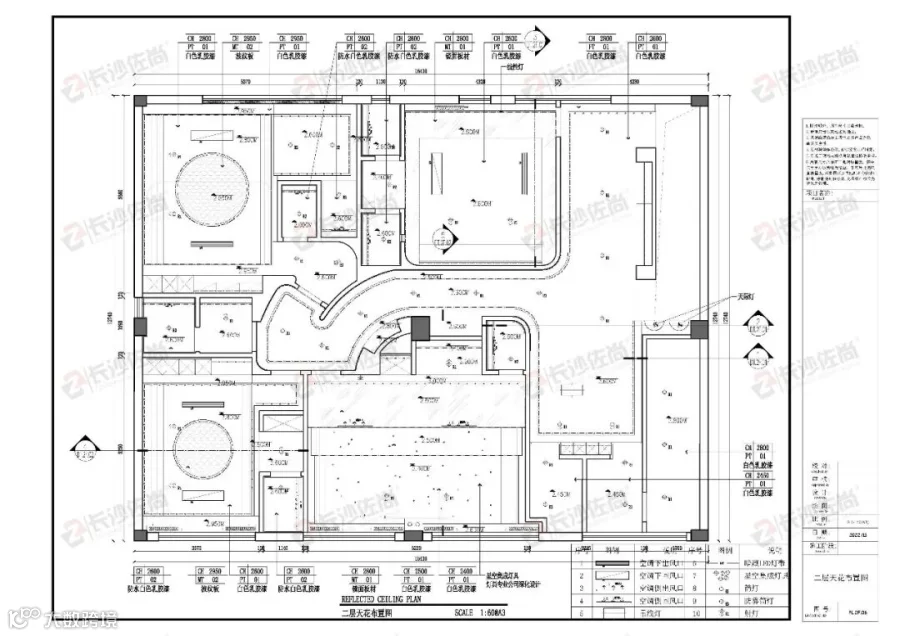

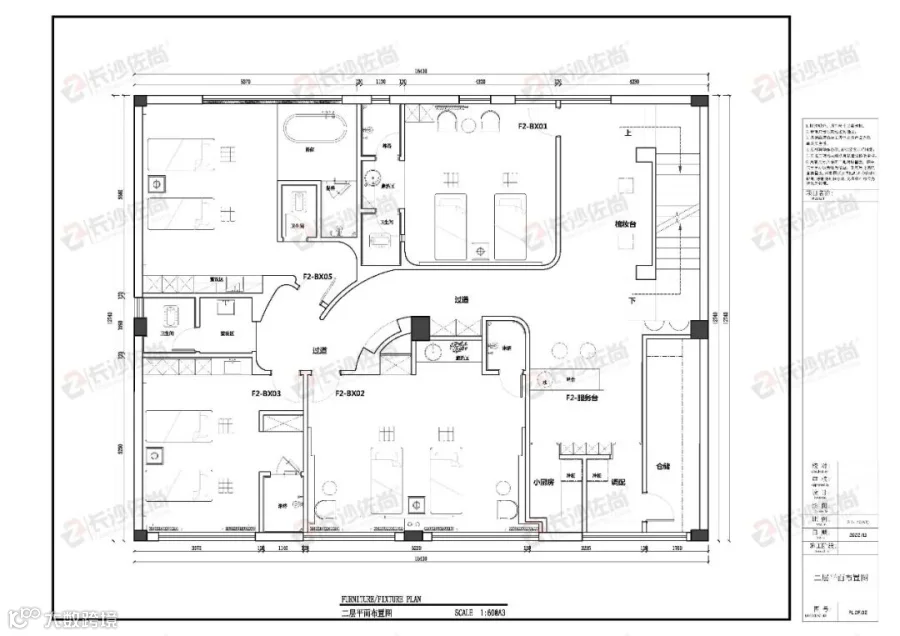

平面布置图、天花板布置图、地面布置图等；

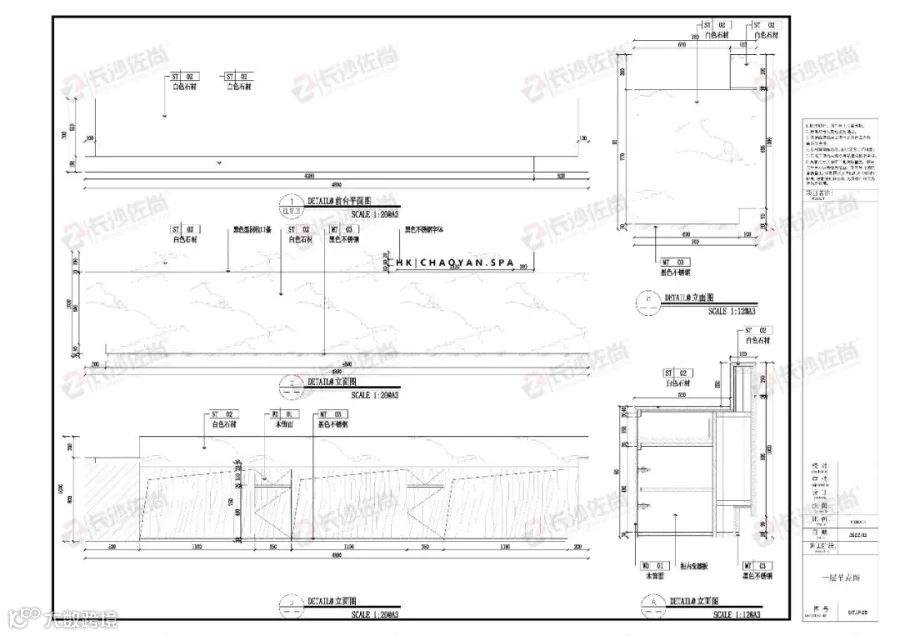

立面图纸：
墙体立面、木作立面等；
门表图纸：
门表、节点；
节点图纸：
天花节点、墙身节点、木作节点、地面节点等。
施工图纸图框比例
施
工
图

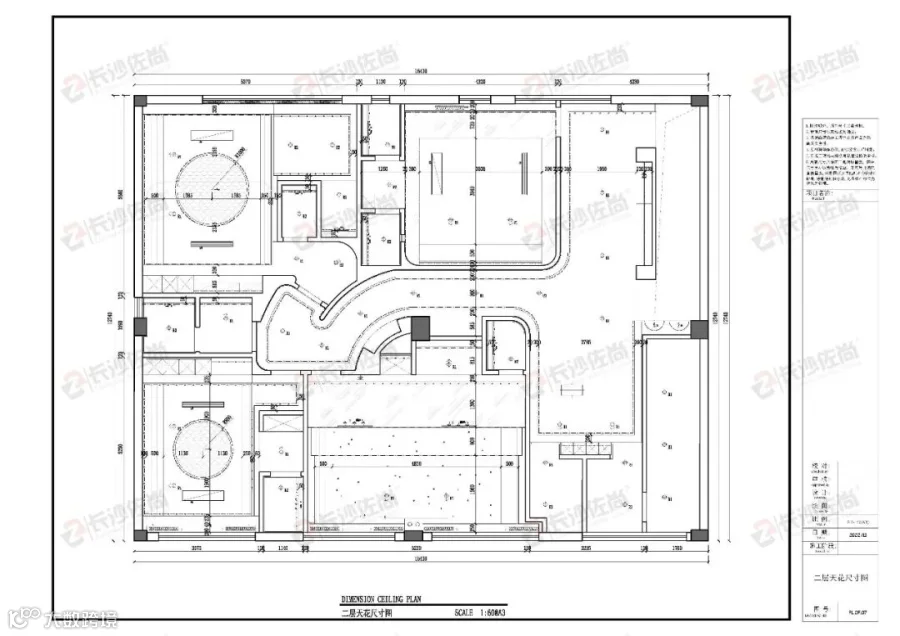

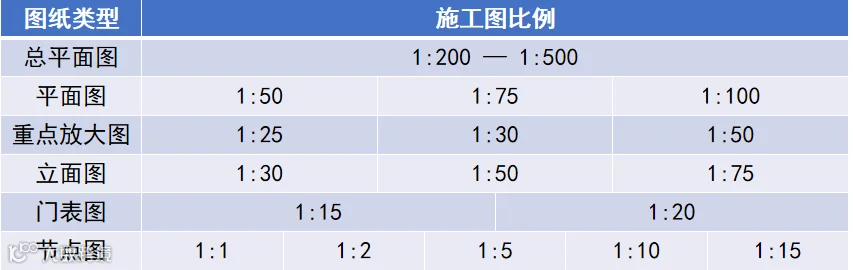

图框以及比例示意：
PS：有些设计师在出图前无法给深化单位确定好图框以及比例，
导致后期出完图后来做修改。小编在这里弱弱的谴责一下他们。
(•́へ•́╬)
施工图纸尺寸
常用施工图图纸大小:
A0：1189*841
A1：594*841
A2:594*420
A3:297*420
A4:297*210
施工图图纸一般用A1-A3,A4大小一般用于目录以及变更单,A0则用于面积较大的总图。

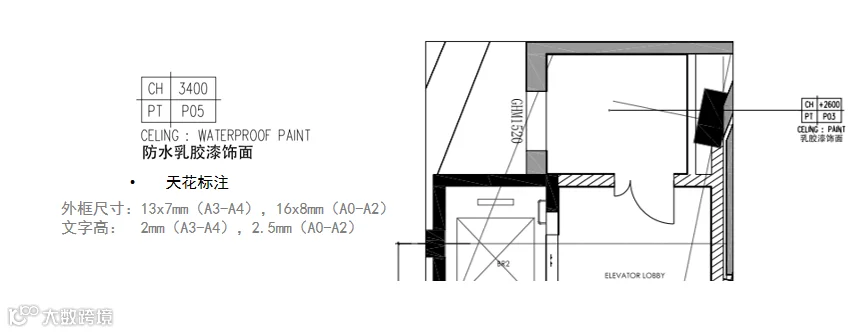

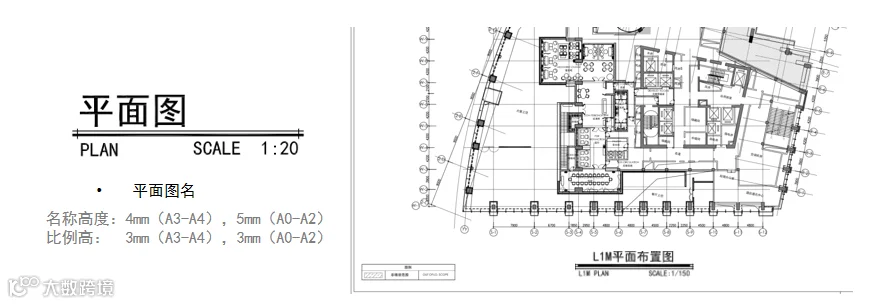

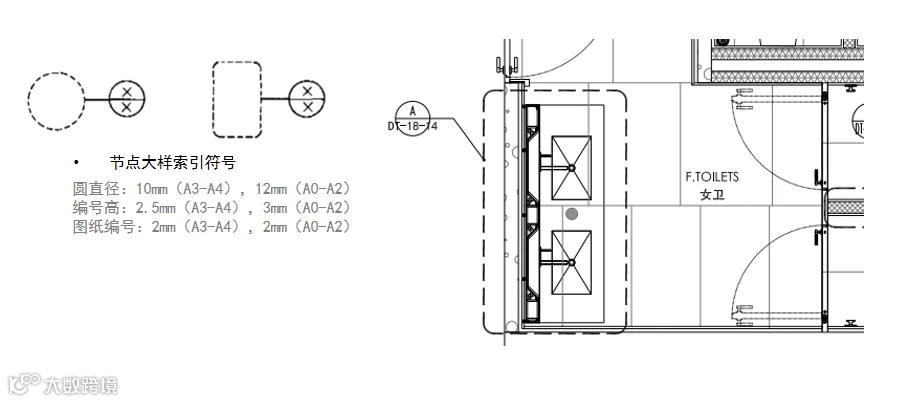

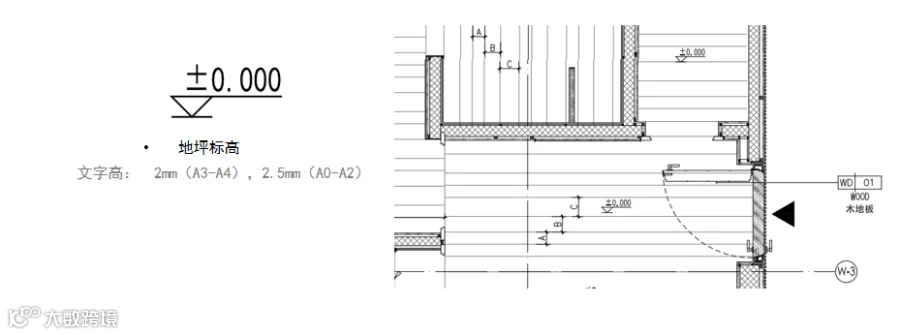

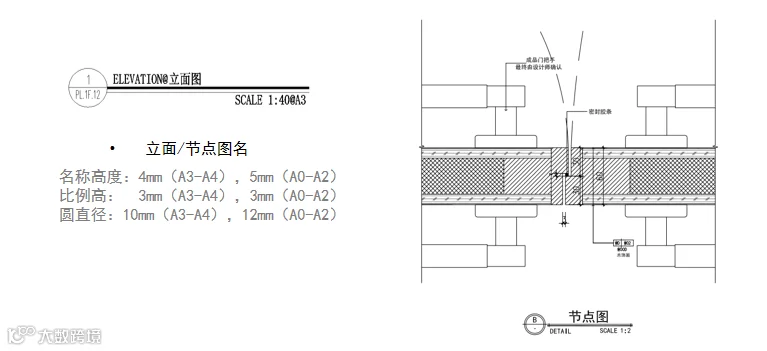

常用图纸符号
施
工
图

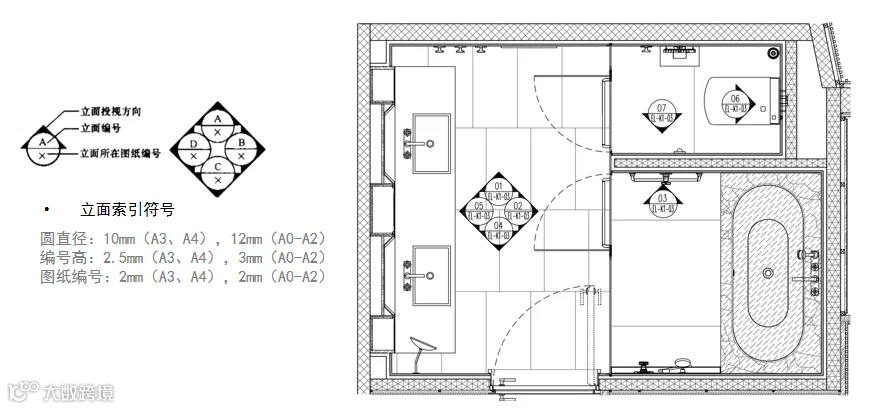

小编给大家举例几个常用符号，不同的公司规范所用到的符号都不相同，但作用是大相径庭的。

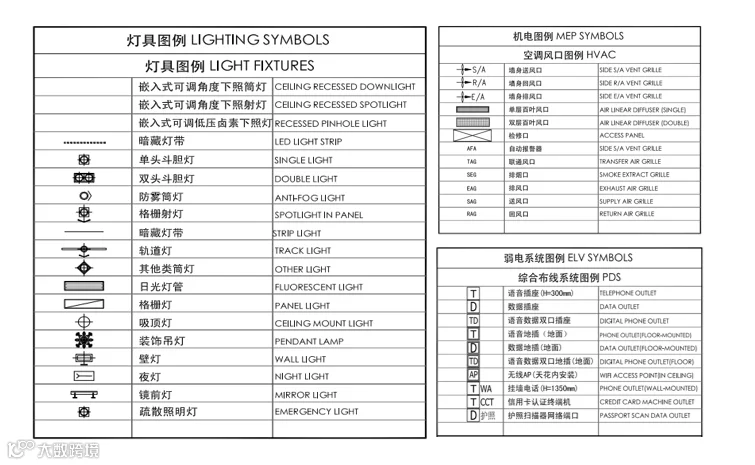

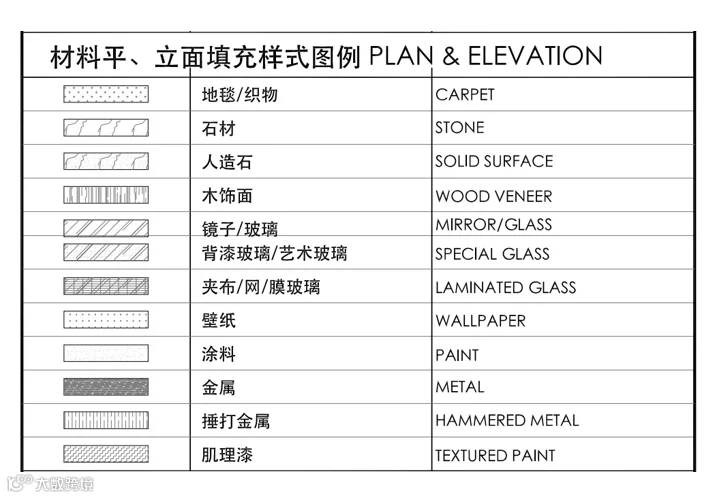

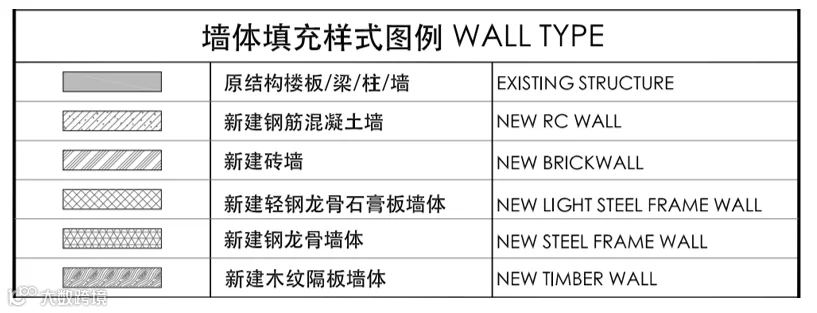

施工图样式图例
施
工
图
图例一般情况放在图面的左下角，若图面比较饱满的情况下，则根据实际情况在图纸内找空余的地方来 安置他们就好了。这个排版就比较考验深化设计师的审美能力了。
写在最后：
写在最后：
一套完整规范的施工图图纸有多重要
施工图作为一个项目的“安装说明书”如果出的不规范，请问哪个师傅会知道你想表达什么内容呢，就像我们买乐高，买宜家的产品。都会得到一本厚厚的“说明书”。

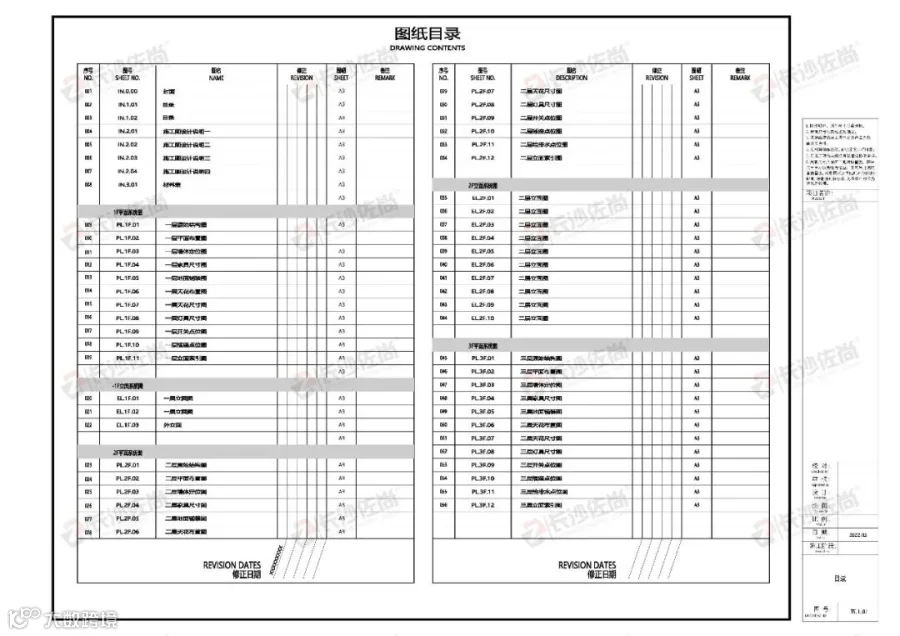

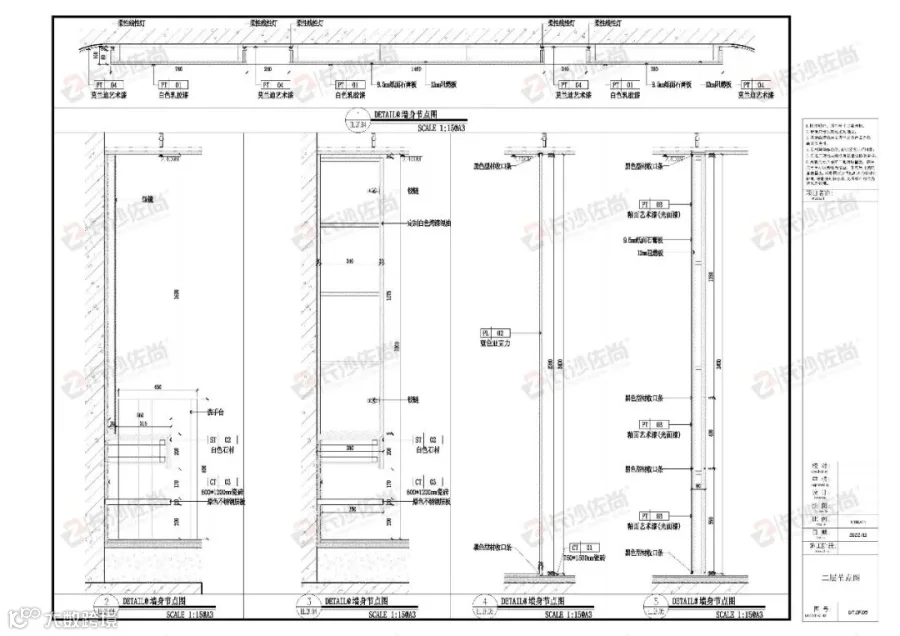

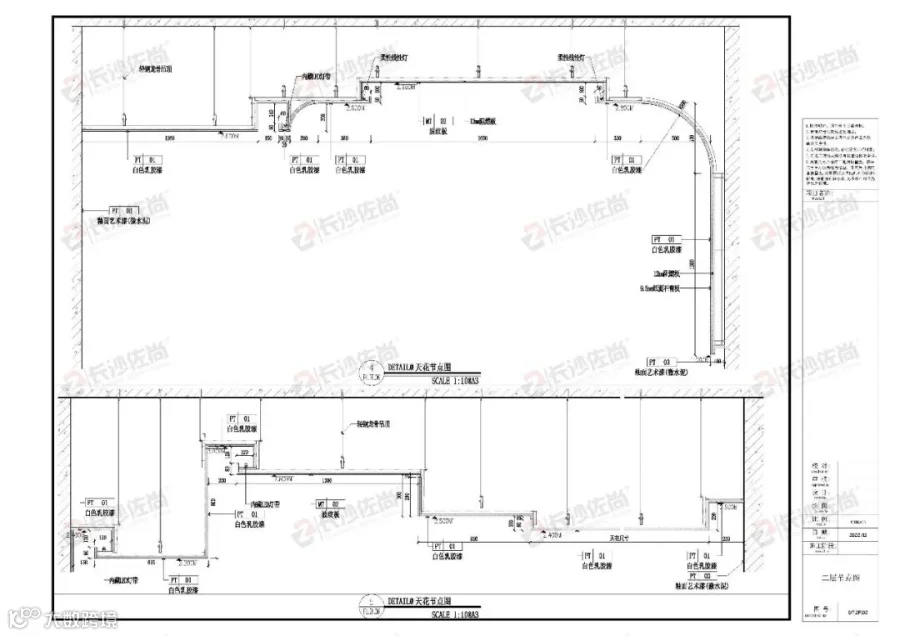

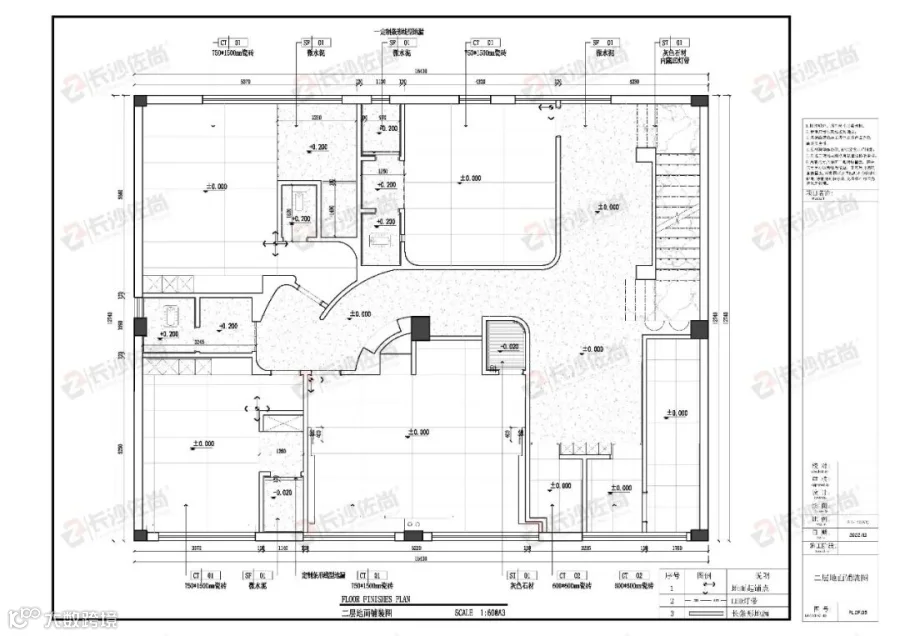

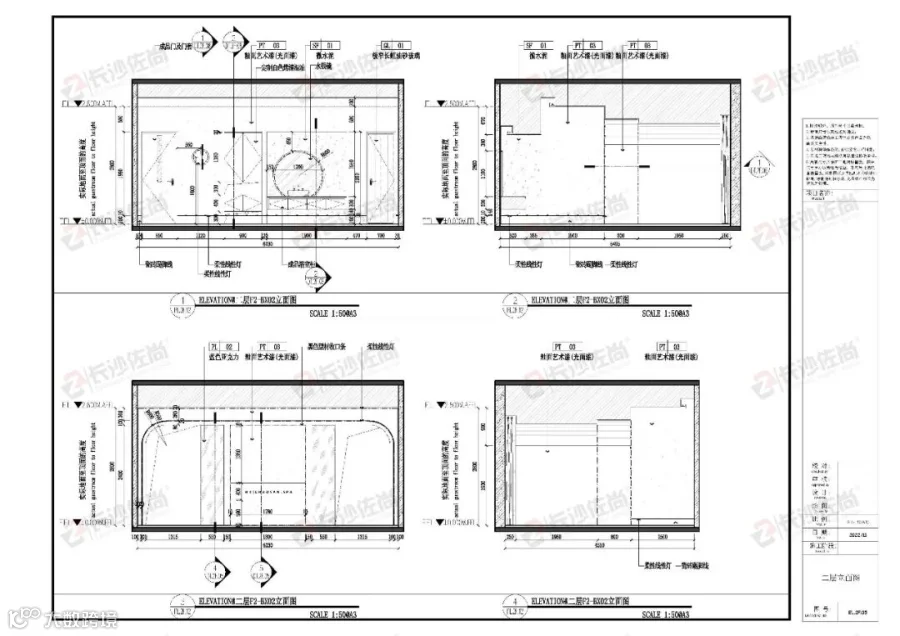

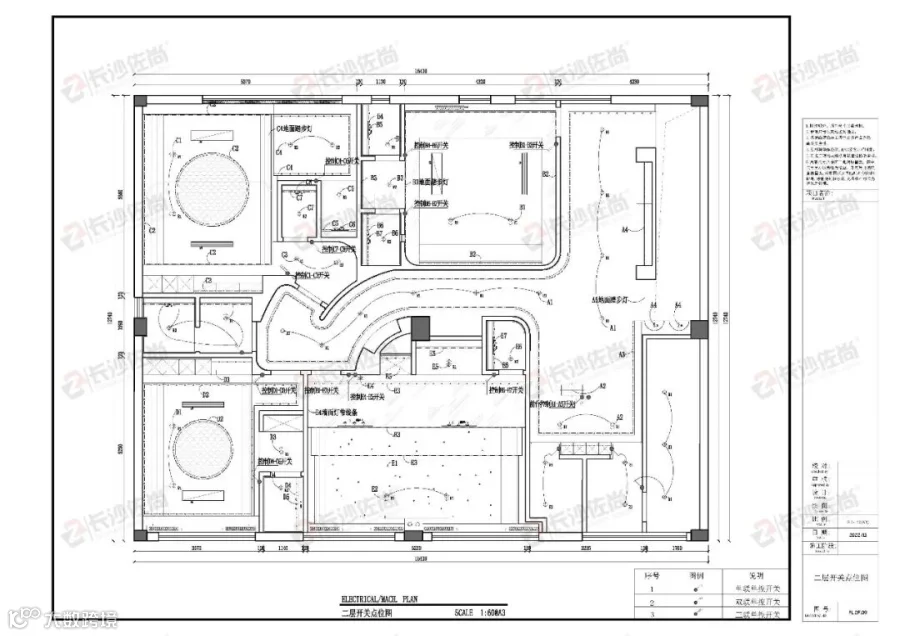

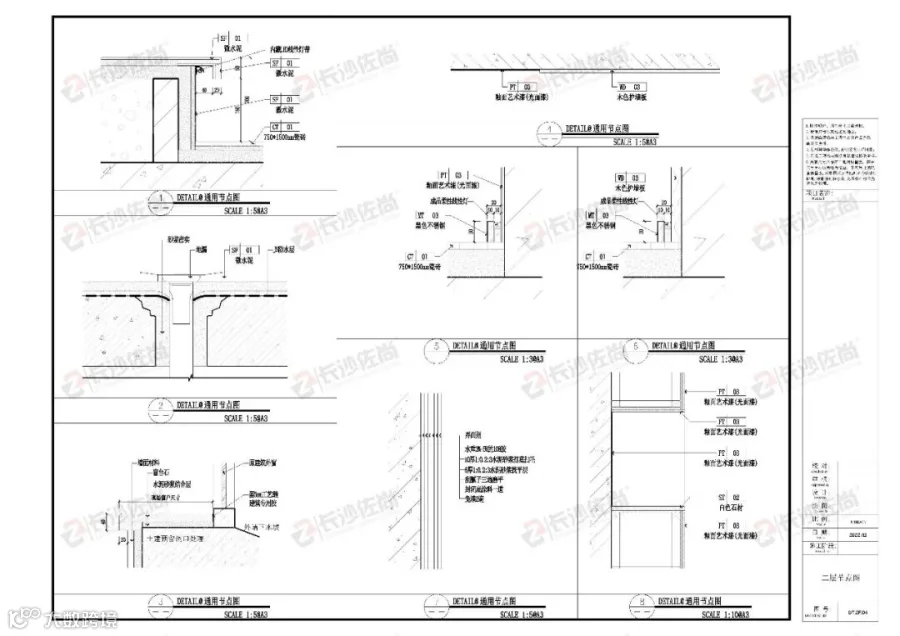

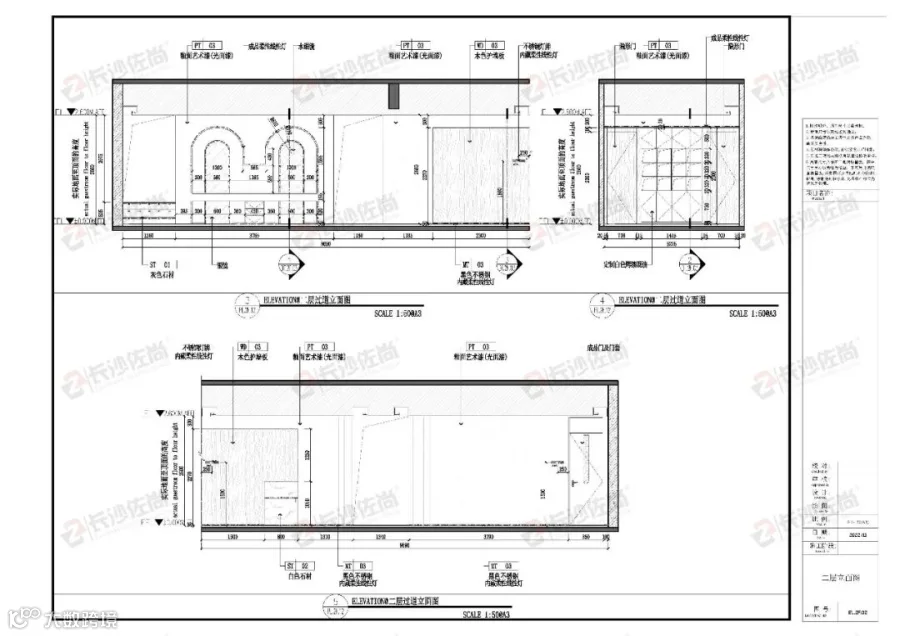

施工图案例展示
长沙佐尚（ID:Design.ZS）施工图深化丨专业、精细、图纸饱满整洁
