拆解▪清洗手册
品牌打造
共励共勉
千鸿公司全面引进了台湾千岛的产品技术、工艺方法、质量管理体系。并且秉承了千岛公司的产品理念和品质观念，打造出了国内卡盘的高端产品--千鸿高精度手动卡盘。千鸿公司的产品理念是：千鸿提供品质卓越的高精度卡盘；千鸿提供设计创新的高精度卡盘；千鸿提供专业制作的高精度卡盘。
自2018年以来，千鸿高精度卡盘以其高性价比实现了对同类进口产品的替代。因其具有重复定位精度高、精度保持性能好、外观精美的特点，适用于各类高精度机床工件夹持的需要。受到用户的广泛好评。同时，台湾千岛公司通过对千鸿公司进行持续辅导、定期考察，对千鸿公司的品质管制体系和产品品质给予了充分肯定。
拆解清洗步骤
01

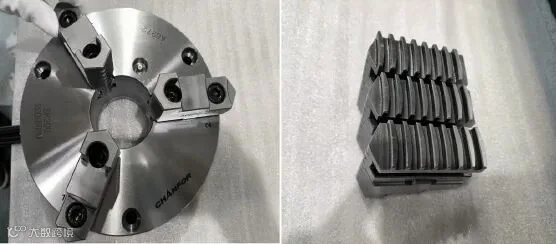

带上干净手套，卸除卡爪后摆放一边清洗卡爪。
02

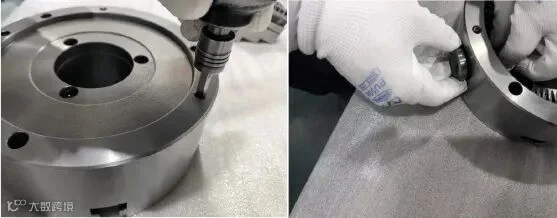

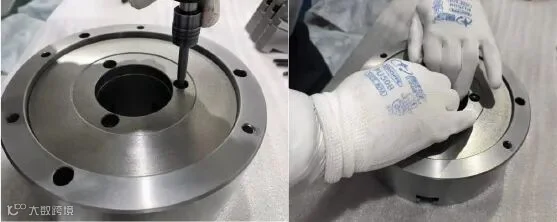

拆解后盖三颗螺丝，卸除后盖。
03

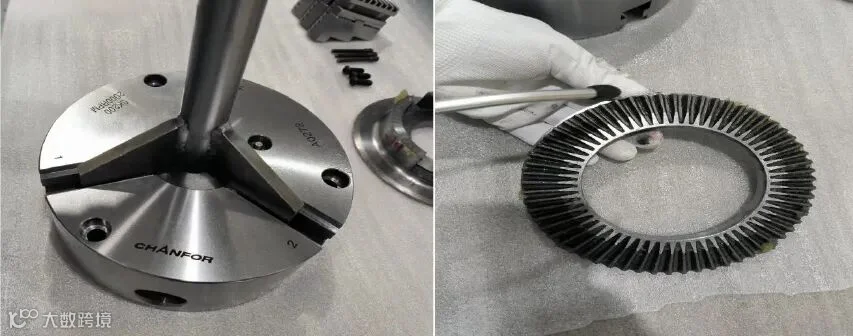

拆解三根插销，卸除伞齿轮。
04

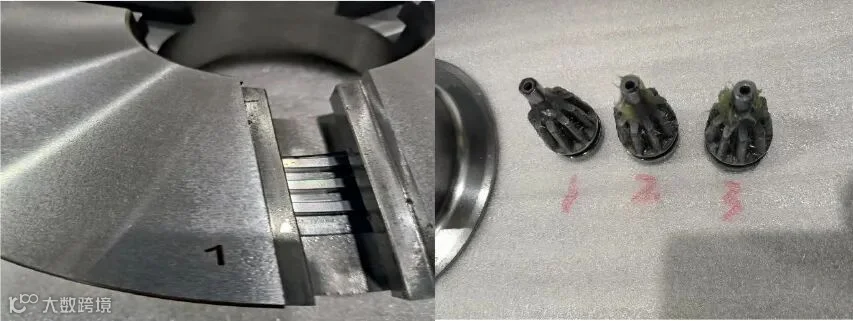

根据拆解下来伞齿轮，要与盘体上原对号码顺序排列整齐。(后序按照原来顺序,安装回去)。
05

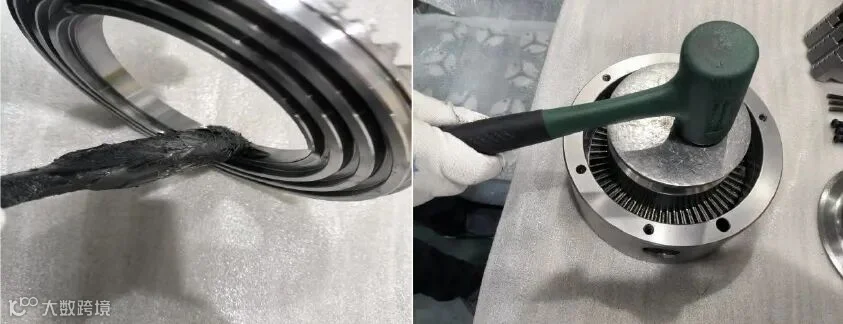

拆解盘丝和清洗盘丝，有条件可以煤油清洗。
06

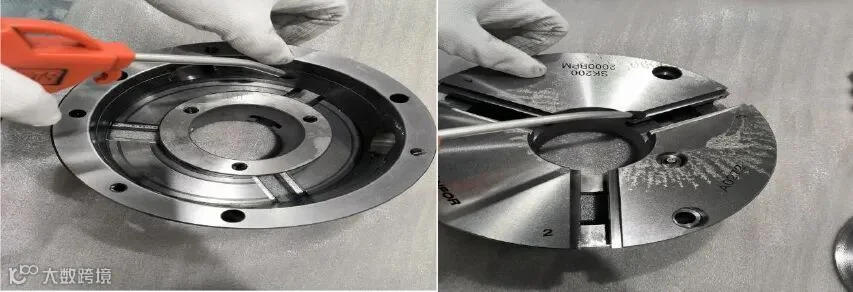

清除和清洗：盘体内腔和滑槽铁屑，有条件可以煤油清洗。
07
盘丝内腔抹上二硫化钼后，再导入盘体内腔。（注意检查一下盘丝内腔接触面是否有划痕，如果有请用 1000 目以上砂纸修复。）
08

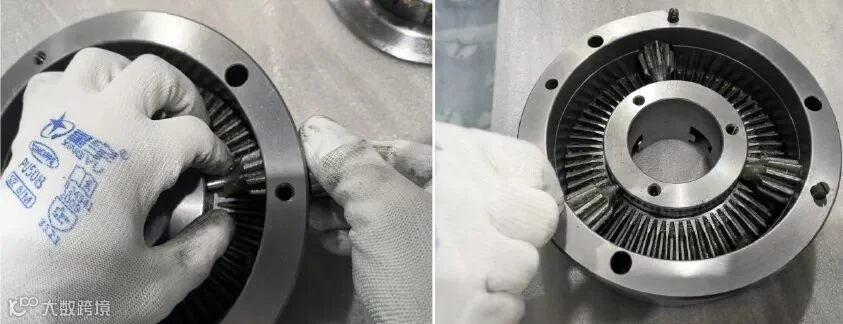

根据盘体对应顺序号装入伞齿轮,再装入插销。
09

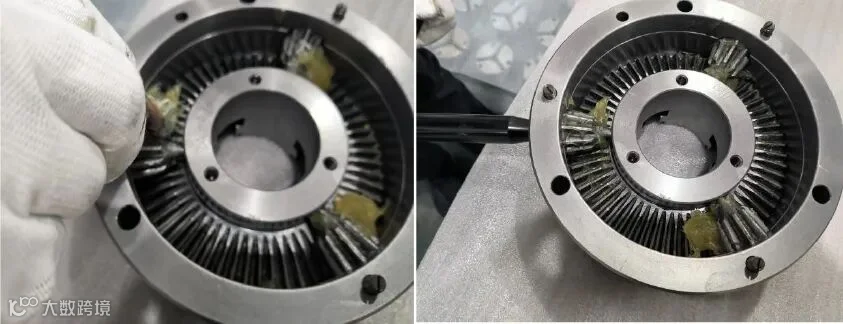

在伞齿轮与盘丝斜齿之间注入油脂，旋转伞齿轮检查是否顺畅，有无卡顿现象。
10

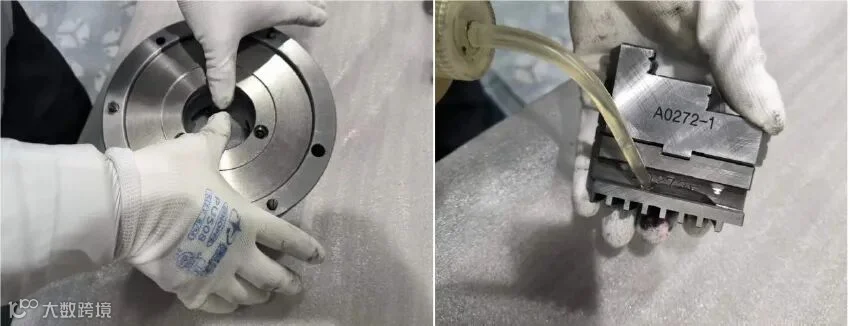

安装后盖，卡爪滑槽注入导轨油。
11

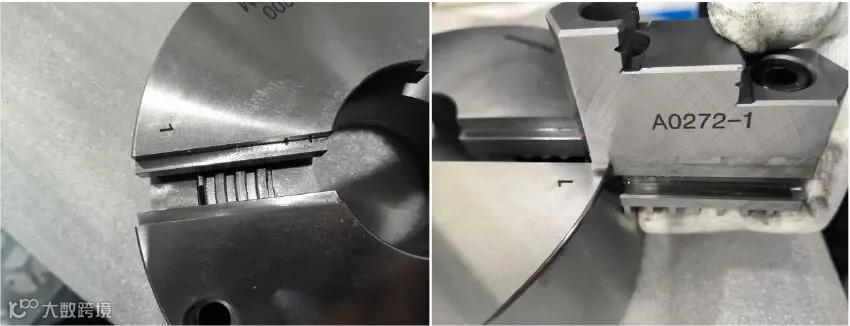

安装卡爪以 1→2→3 顺序安装，注意安装时要从盘丝起点（斜坡）装入。
12

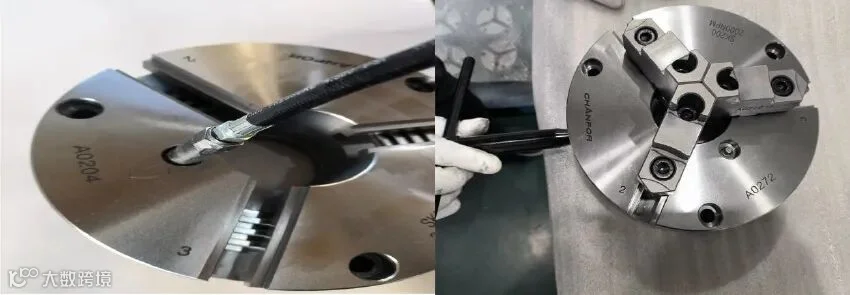

从油嘴注入二硫化钼，旋转伞齿轮检查是否顺畅，有无卡顿现象。
