手动卡盘安装说明
杭州千鸿精密机械有限公司
千鸿手动卡盘安装校正
以及连接盘校正的详情说明

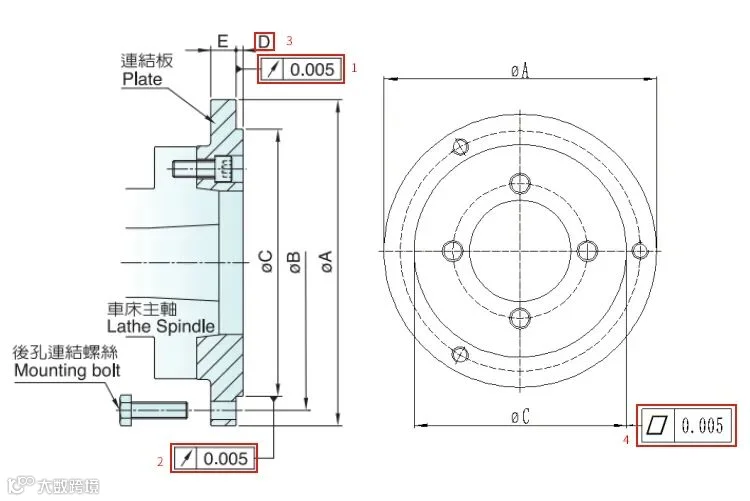

法连盘校正
1.法兰端面精度 ↗ 0.005mm以内
2.法兰止口精度 ↗0.005mm以内
3.法兰止口深度 < 卡盘止口深度 0.5mm以上
4.法兰平面度 0.005mm 以内
5.法兰止口尺寸公差：
1)js06公差 （紧密配合-约卡盘止口
）
* C尺寸留余量，安装至主轴后再行精车尺寸实配卡盘内止口尺寸 --- 精度较佳
2）h6公差 （过盈配合-约卡盘止口
）
*适用与无法在设备上直接加工法兰盘，如四轴专用设备等
3）根据以往经验如果止口尺寸超差配大,强硬安装上,会导致旋转伞齿轮卡爪夹紧放松不顺畅顿,严重导致卡盘夹持精度超差
卡盘安装校正

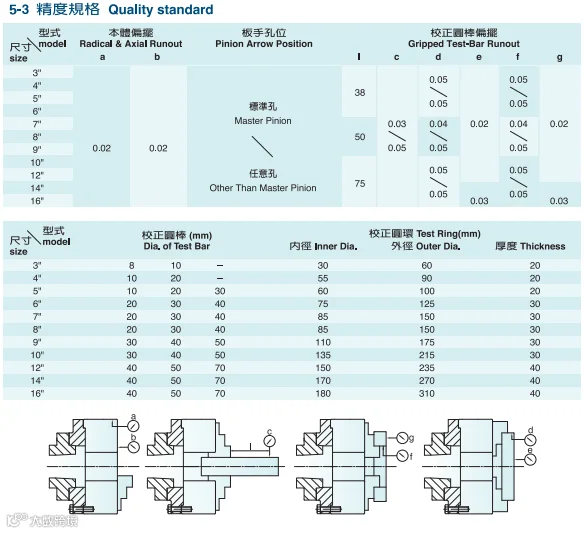

1.卡盘本体外圆校正至0.02mm以内 (图a标示）
2.卡盘端面校正至0.02mm 以内 (图b标示）
3.若偏摆稍大,请将卡盘卸下旋转120°再安装
4.校正夹持精度（参考出厂量测标准）

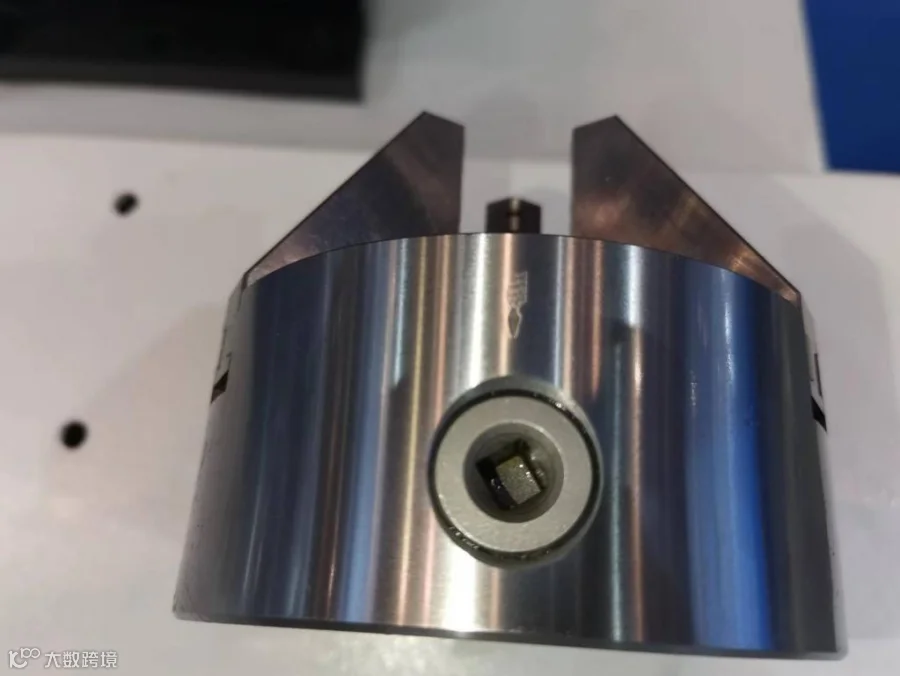

* 标准孔 - 卡盘扳手空位有做箭头印记，此孔精度为最佳
