智造车规级品质｜鸿海波932F继电器全自动组装检测生产线深度解析

鸿海波智能自动化

2026-06-02

导读：随着新能源汽车与智能座舱渗透率持续攀升，汽车继电器作为电路控制的核心执行元件，其需求量呈指数级增长。

引言：

随着新能源汽车与智能座舱渗透率持续攀升，汽车继电器作为电路控制的核心执行元件，其需求量呈指数级增长。与此同时，主机厂对继电器的一致性、耐久性、零缺陷率提出了近乎苛刻的车规级要求——IATF 16949体系认证、PPAP文件提交、批次可追溯...

深圳市鸿海波精密机械有限公司

基于20年继电器自动化深耕经验，推出—

932F系列继电器全自动组装检测生产线

为继电器制造企业打通从散件上料到成品包装的"全制程无人化"闭环

[1]

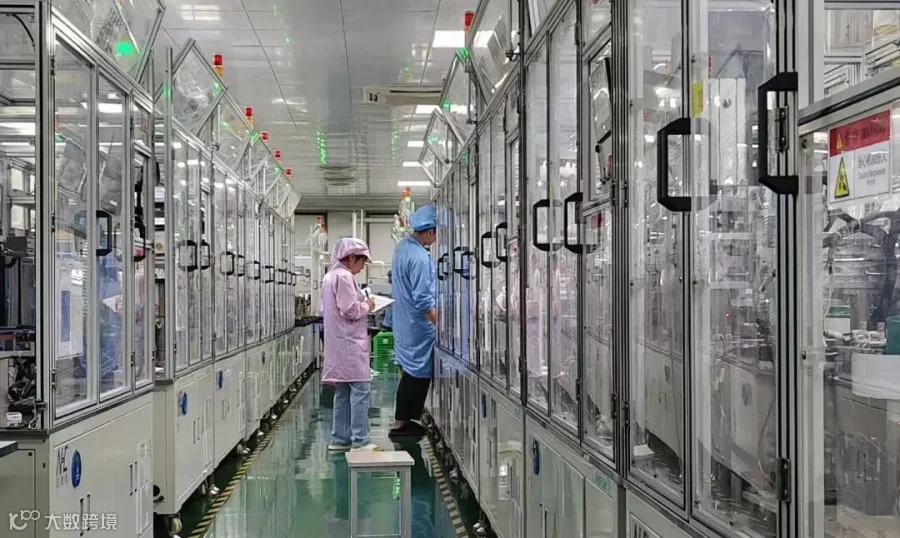

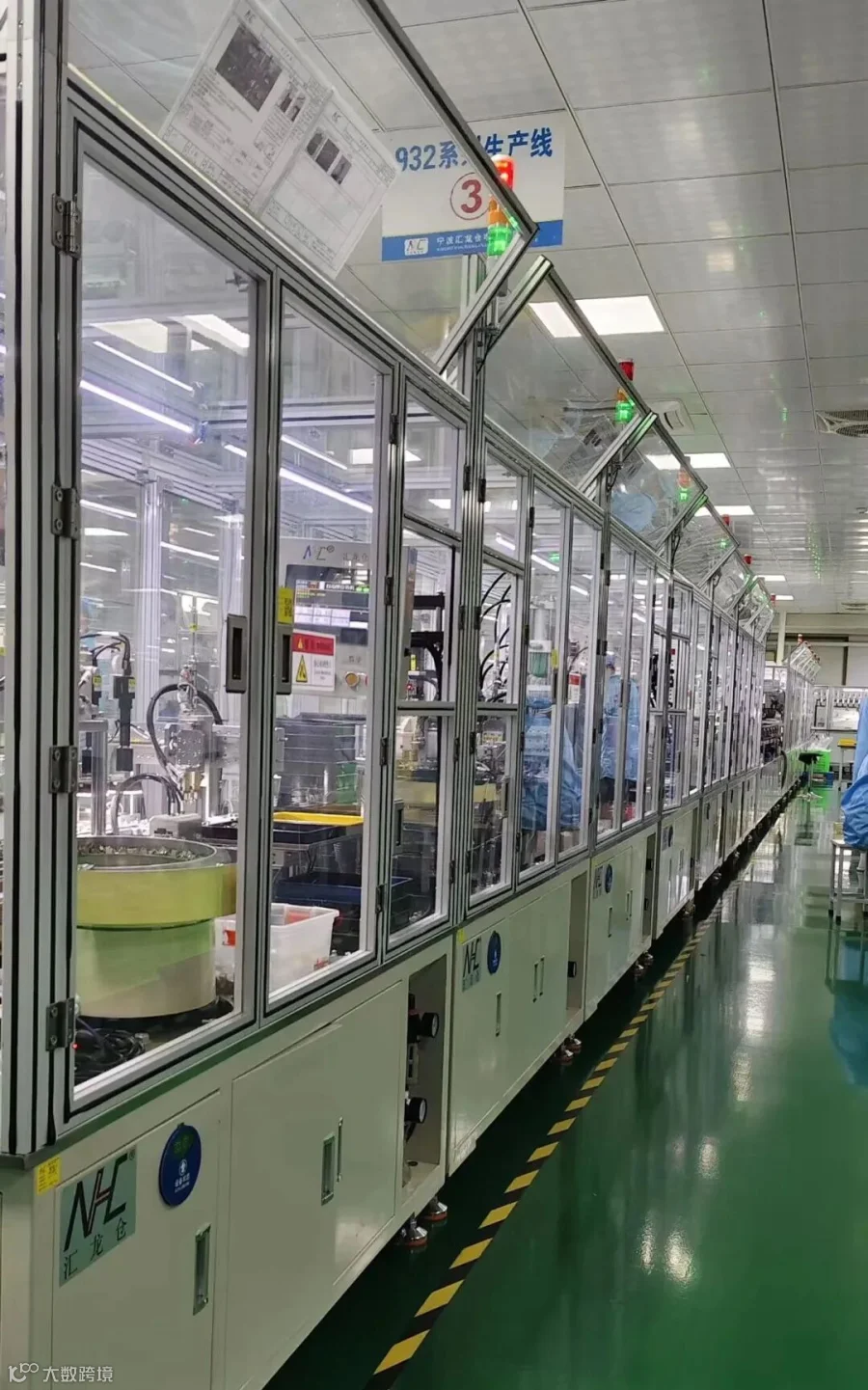

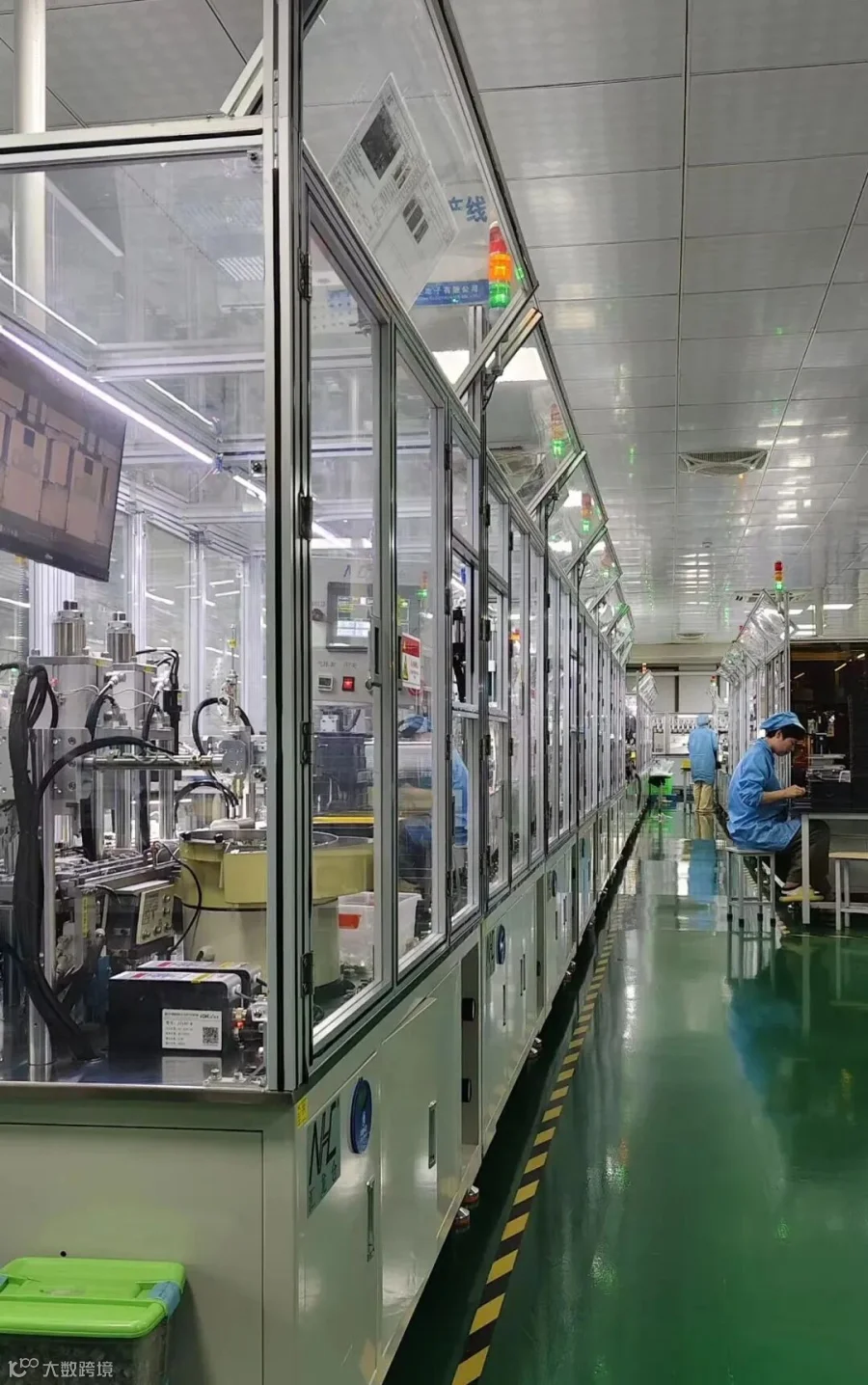

932F产线全景

鸿海波932F全自动生产线

集自动供料→精密组装

→磁路装配→触点调校

→点胶固化→在线全检

→激光打标→AOI外观检测

→自动摆盘于一体，

真正实现"投料即出成品"。

典型工艺流程

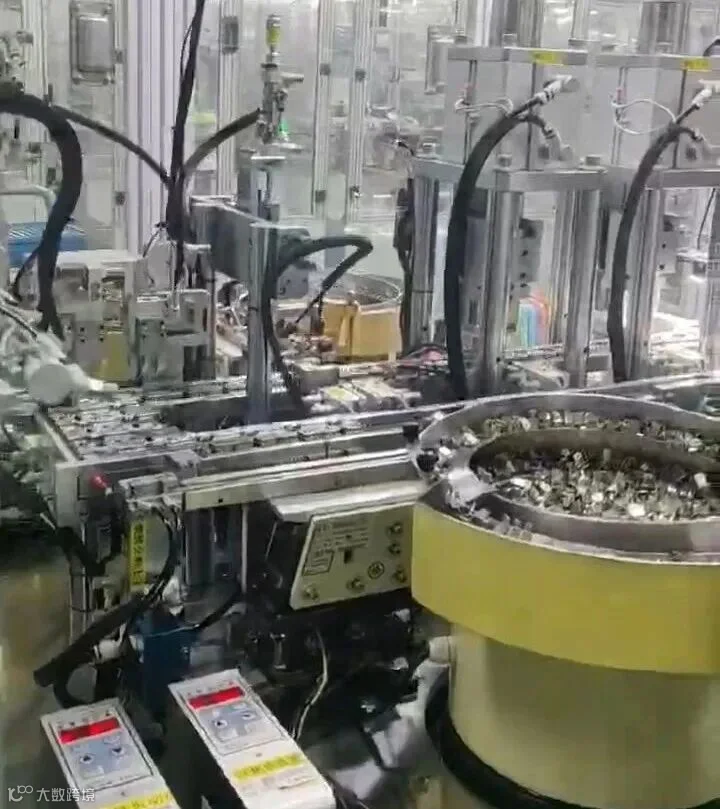

基座(BASE)&端子自动上料 — 振动盘柔性供料 + CCD方向识别

骨架插PIN/端子压装 — 四面倒角插入技术，拉拔力达标，无塑料屑

线圈精密绕线 — 闭环张力控制，适配φ0.02–0.12mm漆包线

焊锡/端子浸锡 — 可选波峰焊或选择性浸焊，焊点光亮饱满

磁路组件装配 — 铁芯+衔铁+轭铁伺服恒力压装，超行程精准控制

动静触点装入 & 推动卡(Card)装配 — 防错装、防漏装感应

基座点胶 & 隧道烘箱固化 — 胶量闭环监测，温度均匀性±3℃

在线电气综合测试 — 吸合/释放电压、线圈电阻、接触压降、负载测试、耐压测试

激光打标(批次/二维码) — 永久标识，支持追溯关联

AOI外观全检 & 不良品自动剔除

成品自动收料入TRAY盘 / 编带

[2]

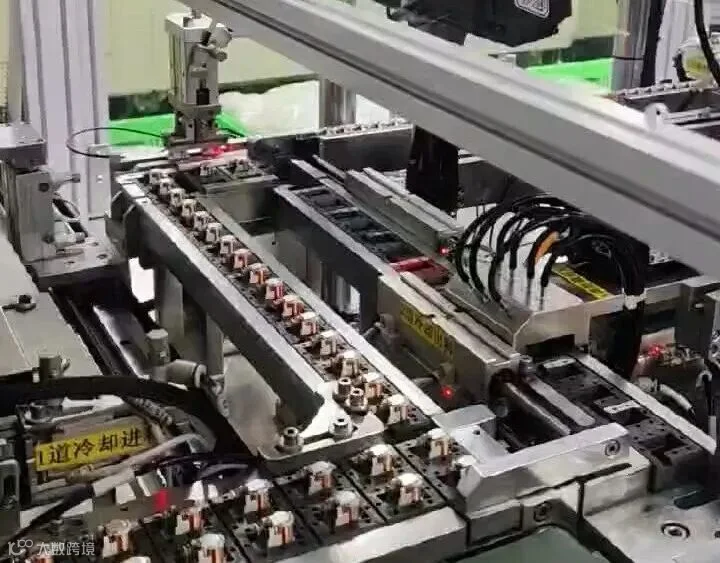

核心技术亮点解析

精密定位与伺服驱动 — 装配精度±0.02mm

932F采用日本/台湾品牌伺服电机+精密直线模组+高刚性分度转盘，各关键压装工位配备伺服恒力控制，可根据产品工艺设定压入力和位移窗口，实时监测装配到位情况，杜绝过压或虚装。

定位重复精度达±0.02mm，确保继电器触点间隙(Gap)、超行程(Over Travel)参数高度一致——这是汽车继电器动作可靠性的命门。

CCD视觉定位 + 在线全检闭环

全线关键工位嵌入高分辨率CCD工业相机：

PIN针歪斜/缺针检测
触点偏移/漏装识别
外壳字符/胶位完整性AOI

电气测试模块对每只继电器执行100%全检（非抽检），测试数据绑定产品序列号或二维码，不良品自动标记并分流剔除，出厂产品零缺陷管控。

总线控制 + MES数据追溯

产线主控采用PLC + 工业PC架构，EtherCAT/Profinet现场总线通讯：

实时监控各工位状态、Cycle Time、良率、报警信息
产量/不良率/SPC统计报表自动生成
支持OPC UA / Modbus TCP对接工厂MES/ERP
每只成品可追溯到：生产时间、测试值、设备编号、操作员

满足车规级全流程可追溯性要求。

[3]

关键性能指标

项目	参数
适用产品	汽车继电器微型/标准ISO系列（可按客户样品定制）
生产节拍	1.25秒/只（视工艺复杂度）
产能	≈ 720–1200 pcs/h，≈ 8000–10000 pcs/班
一次合格率	≥ 98%（在线全检+AOI剔除）
装配精度	±0.02 mm
设备稼动率	≥ 90%
换型时间	≤ 30 min
操作人数	1–2人（仅补料&异常处理）
数据接口	支持MES/ERP对接
电源/气源	AC380V 三相 / 0.5–0.7 MPa

[4]

为客户创造的价值

降本 — 人工减少70%以上

传统产线需8–12人分工序操作，932F全线1–2人补料即可，年省人工成本数十万元，投资回收周期通常在12–18个月。

提质 — 消除人为波动

全自动化装配+100%电检闭环，产品一致性显著提升，不良率可控在千分之五以内，降低客诉与召回风险。

增效 — 24h连续运行

支持三班倒不间断生产，产能是分散式人工产线的3–5倍，从容应对旺季爆单。

合规 — 车规级追溯

完整的过程数据与测试记录，满足IATF 16949及主机厂审核要求，助力企业进入 Tier1 供应链。

[5]

为什么选择鸿海波？

深圳市鸿海波精密机械有限公司（简称"鸿海波"），国家级高新技术企业，深耕继电器自动化领域近二十年。

🏭 全栈自研：全自动绕线机、骨架插PIN机、铆铁芯机、电检机、封胶机、AOI检测——核心单机均为自主开发与迭代
🤝 行业背书：产品服务于宏发、三友、中汇瑞德、万佳、松下等国内外知名继电器制造企业
🔧 交钥匙服务：工艺方案设计 → 非标定制 → 安装调试 → 人员培训 → 终身售后支持

🌐 华东+华南双基地：深圳总部研发制造 + 宁波/东莞服务网点，响应更快

鸿海波始终围绕"以精密自动化赋能继电器智造"这一使命，与客户共创价值。

汽车电动化浪潮下

继电器虽小

却是整车安全的"神经开关"

随着新能源汽车、智能驾驶辅助系统（ADAS）、车载互联系统的普及，汽继电器的功能已从传统的电源切换，延伸至信号控制、安全冗余、能耗管理等多重领域。在这样的背景下，传统人工或半自动产线已经难以支撑未来3–5年的竞争需求。932F全自动组装检测生产线正是鸿海波针对这些趋势推出的前瞻性解决方案——不仅是设备的升级，更是制造模式的转型。
