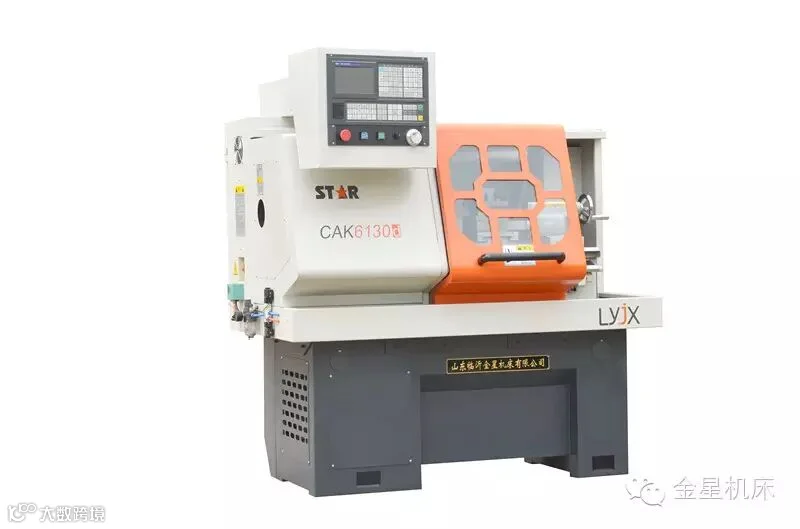

CAK6130d数控车床产品特点
一、产品特点
1．X向行程加长，一次可安装多把刀具，以解决多工序排不开刀的问题。
2．整体铸铁底座，铁屑及冷却液独立箱体收集，便于清理。
3．交流伺服系统，大扭矩驱动电机。
4．高速主轴，滚珠丝杠采用专用轴承，大直径滚珠丝杠。
5. 弹簧夹头、卡盘通用，弹簧夹头采用气动或前置气动夹头。独有的弹簧夹头机构，操作部分不参与旋转，噪音更低，保护主轴轴承。
二、技术参数
1．床身上最大回转直径：Φ340，导轨跨距280
2．工作台上最大回转直径（不安装排刀架座）：Φ170
3．工作台上最大回转直径（安装排刀架座）：Φ110
4．最大工件长度：350
5．主轴通孔/卡盘：≥Φ42
6．主电机功率：3KW（变频电机）
7．主轴转速：100-4000r/min
8. X（4N）快移速度：8m， Z（7.7N）快移速度10m
9．X向行程：260； Z向行程：350
10．刀位数：4把（6125电动刀架）/6把（排刀架或卧式刀架）
11．净重：1300Kg
12．外形尺寸：1450×1000×1400
13，系统GSK980TB2，伺服电机

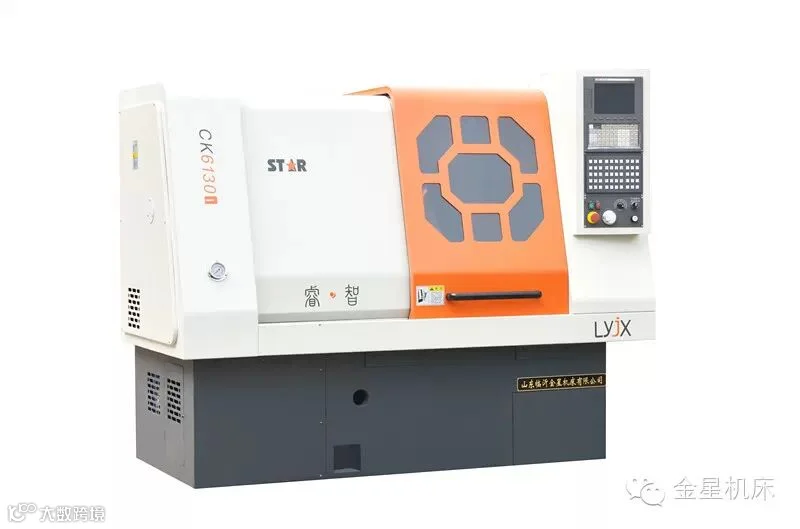

CK6130i 数控卧式排刀高速车床
一、主要规格及参数：
1、床身上最大回转直径： Φ300mm
2、滑板上最大回转直径 Φ160mm
3、排刀架座板上最大回转直径Φ80mm;实测φ90mm
4、床身跨距 320mm
5、主轴通孔直径： Φ52mm 拉杆过孔φ40
6、主轴锥孔形式 MT6
7、主轴端连接方式 A2-5
8、主轴转速 150-6000
9、伺服主轴电机功率 3.7kw
10、X/Z轴行程 320/200mm 实测:655/200
11、X/Z轴快进速度 18/24m/min
12、X/Z轴定位精度 0.01mm 实测双向:0.0078/0.0025
13、X/Z轴重复定位精度 0.002mm 实测双向:0.0017/0.0015
14、排刀架最大刀位数 6把
15、机床外形尺寸 约1600*1200*1700
16、总重量：2300Kg
二、配置
1．主要零部件配置：
1、套筒式主轴 前：7016CP4×3 后：NN3014KCP4 台湾 普森
2、滚动导轨、滚珠丝杠Z:8X:6 台湾 银泰
3、滚珠丝杠支承轴承 国产 轴研所BS2047TN1/P4DB
4、数控系统KND K2000 标配绝对值编码器电机，开机不用回零操作可直接启动加工；插补周期2ms,控制精度1um,最高速度240m/min
5、集中润滑装置 国产 流便
6、冷却、排屑装置 国产 烟台
2、主要特点：
主轴选用台湾普森SJ-20G型套筒式主轴，刚性高；
倾斜30°床身，二次人工时效处理，刚性好；
横向行程大；
Z向丝杠中置；
X、Z轴均采用直线导轨及滚珠丝杠支承轴承，运行速度快，精度高；
采用台湾亿川中空液压卡盘；
采用自动润滑，方便可靠；
全封闭外防护
3、标准配置：
凯恩帝数控系统及伺服驱动系统
主轴配绝对值编码器
液压中空卡盘
排刀架
自动润滑系统
照明系统
冷却系统
全密封防护罩
随机工具及附件
4、特殊配置
发那科、西门子、华中等数控系统
自动排削器
自动上、下料机
工件收集器
C轴配置
