引言
国家能源局颁布的《分布式光伏发电开发建设管理办法》规定，6MW及以上的分布式光伏要求全部自发自用；针对6MW以下的分布式光伏，部分区域存在分布式光伏装机限制的，也要求全部自发自用，做防逆流控制要求。
为响应国家政策和客户需求，智电新能推出防逆流解决方案，已在多省份安装运行，经市场验证，可满足市面上所有主流逆变器品牌100%防逆流需求。
2
智电新能防逆流方案
方案一
园区单变压器方案
现场安装：防逆流智慧终端、互感器，可控断路器，协议转换器。
柔控：防逆流智慧终端实时检测变压器出口电流，通过电力线载波或RS485实时控制逆变器出力，防止出现逆流。
刚控：在逆流达到光伏开关控制阈值时，防逆流智慧终端通过485或IO控制智能断路器断开、闭合。
主站：防逆流主站存储变压器出口电压、电流、反向总有功数据。根据现场运行情况远程设置优化阈值参数。
光伏低压多路并网
光伏低压单路并网
方案二
园区多变压器方案
变压器低侧安装：防逆流智慧终端、CT，可控断路器，通信转换器（485接口转换器或协议转换器）。
柔控：防逆流智慧终端实时检测变压器出口电流，提前预判并通过电力线载波或RS485实时柔性调控下级各逆变器出力，防止出现逆流。
刚控：在逆流达到光伏开关控制阈值时，防逆流智慧终端通过485或IO控制智能断路器断开、闭合。
主站：组建园区防逆流网络，支持单变压器防逆流、园区整体防逆流、反向过载监控。
3
智电新能防逆流方案优势
① 每台终端最多可支持200台逆变器
② 支持70+种品牌、1000+种型号
③ 电压、电流、反向总有功分钟冻结、主站召测
④ 远程设置防逆流参数、根据历史数据持续优化防逆流算法
⑤ 配套APP、主站监控防逆流运行状态
⑥ 毫秒级响应、秒级调控，100%防逆流
⑦ 柔控+刚控，保障最大发电量
4

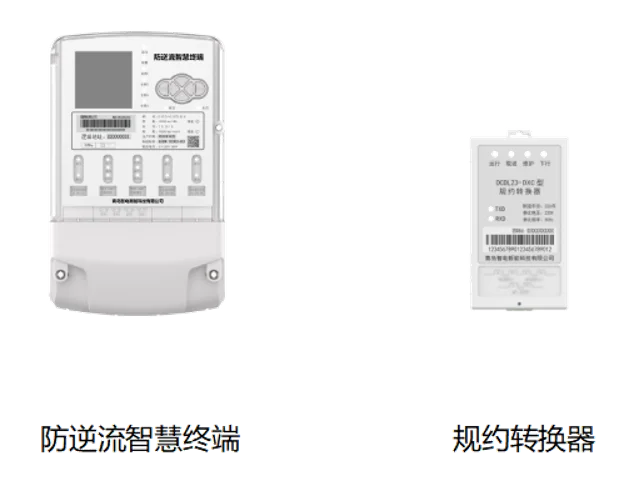

产品介绍
防逆流智慧终端实时监控上网点电压、电流，采用柔控+刚控控制策略，使用专用防逆流检测算法，下行采用电力线载波或RS485通信方式，经规约转换器对光伏逆变器进行柔控；当柔控无法满足防逆流时智慧终端控制断路器跳闸实现刚控，确保100%防逆流。
光伏规约转换器通过接口转接线束把转换器与逆变器进行连接，实现对逆变器的设备信息、运行状态、发电数据等进行采集与控制功能。规约转换器适配逆变器30+种接口、70+种品牌、1000+种型号。
5
应用案例
案例一
全部自发自用场景
山西某地区加油站房顶新建30KW分布式光伏，采用全部自发自用上网模式。于2024年12月在并网点处加装防逆流终端，逆变器处加装规约转换器。设备安装60+天，未出现逆流情况。

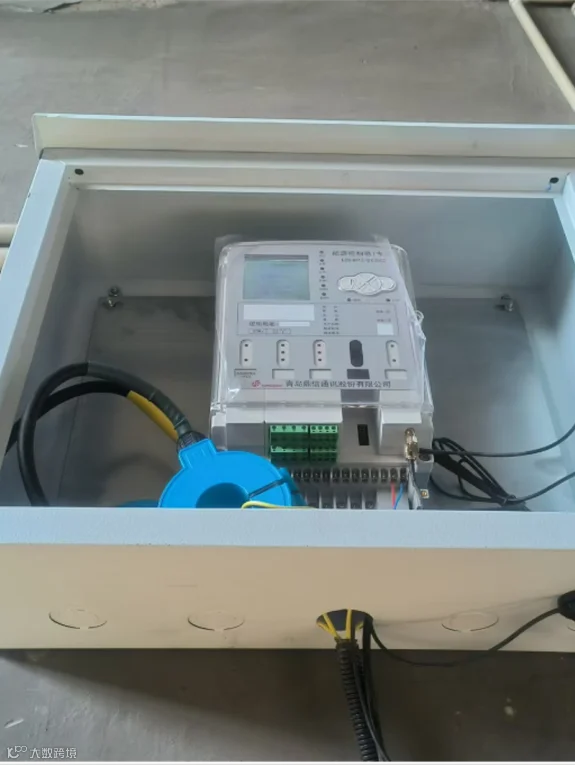

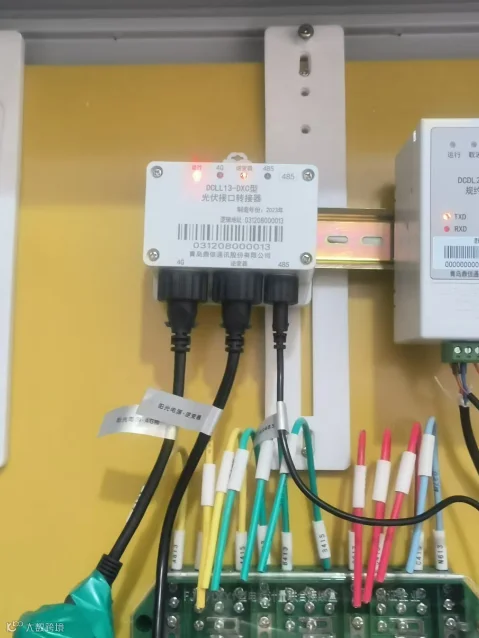

现场安装照片
案例二
部分上网场景
河南某地区工商业厂房，安装250KW容量光伏，采用自发自用余电上网模式，2024年12月于并网点加装单台防逆流设备（分布式电源接入单元），按客户要求设置防逆流功率阈值，设备已运行100+天，未出现超额逆流情况。

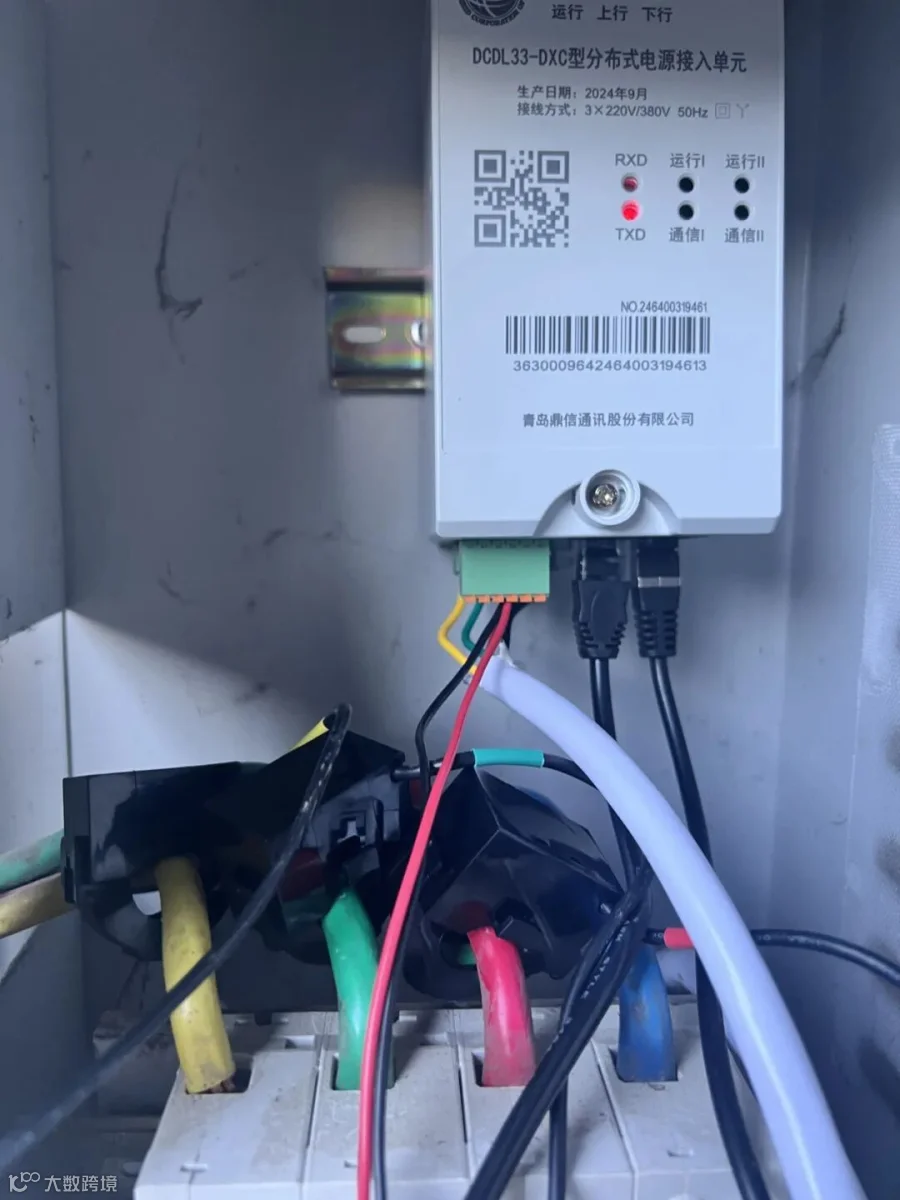

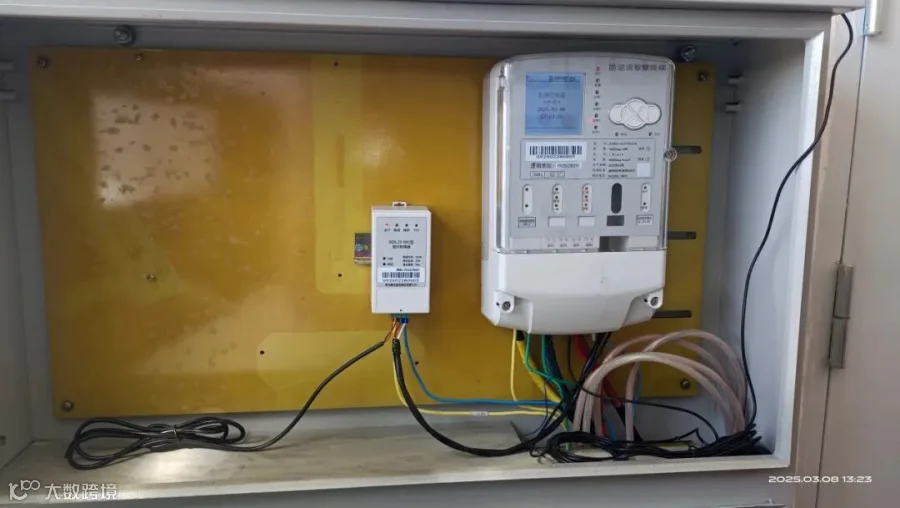

现场安装图片
智电新能防逆流方案采用柔控+刚控实施策略，旨在保障光伏最大发电量的同时满足客户100%防逆流要求，为不同场景下的防逆流需求提供了优质解决方案。
