解决方案 | 方案升级！多场景光伏防逆流方案详解与实践

《分布式光伏发电开发建设管理办法》规定，一般工商业光伏仅可选择全部自发自用、自发自用余电上网模式，年自发自用电量占发电量的比例，由各省级能源主管部门结合实际确定。大型工商业分布式光伏原则上选择全部自发自用模式。

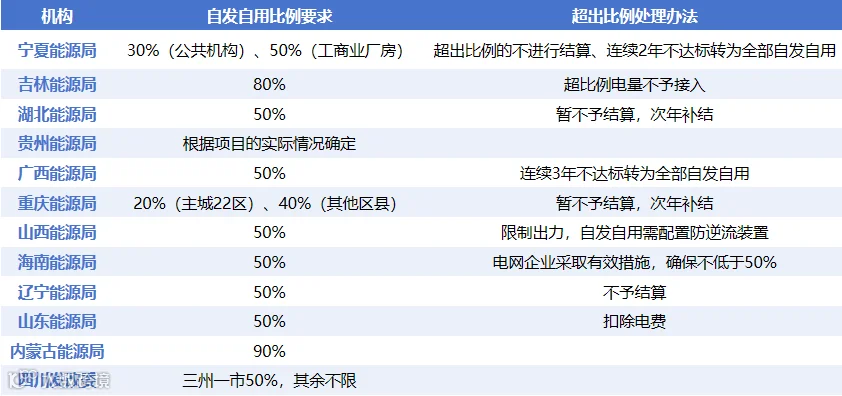

截至今年7月，各省一般工商业光伏自发自用比例要求：

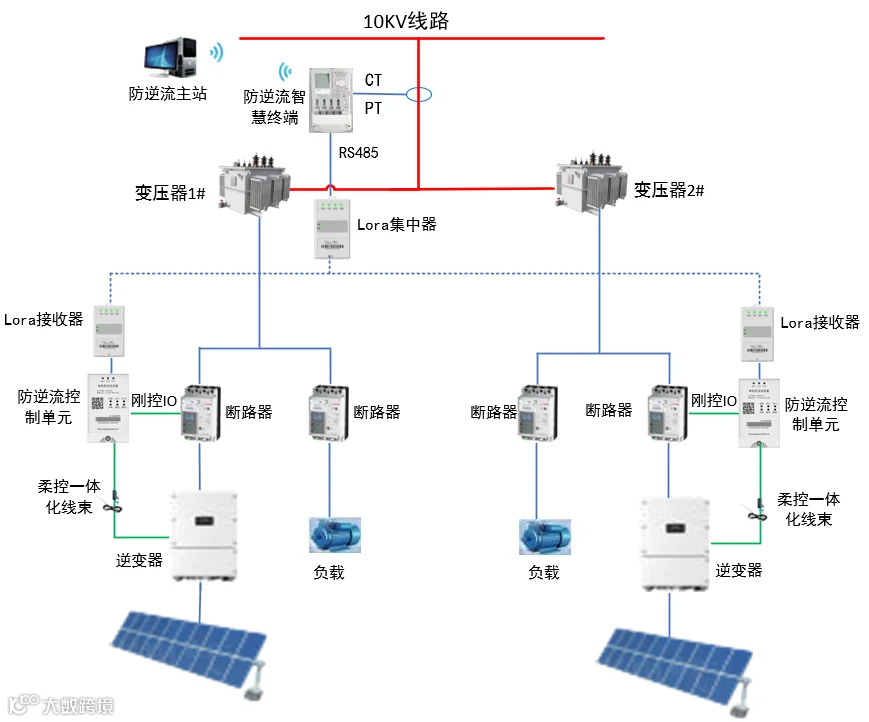

适用于公共连接点在10kV侧，园区内存在多台变压器的光伏电站场景。

防逆流智慧终端监控并网点数据，使用无线通信方式经防逆流控制单元调控逆变器输出功率，实现柔性控制。

防逆流控制单元通过IO控制断路器跳闸实现刚性控制。

本次方案升级，防逆流终端采用无线通信方式与防逆流控制单元通信，有效减少建设成本和施工复杂度。

湖北省恩施市某440kW光伏项目，使用4台110kW逆变器，由于当地电网可接入容量限制，备案为全部自发自用模式。

未安装防逆流装置之前，为避免逆流罚款，用户只能选择关闭光伏电站。

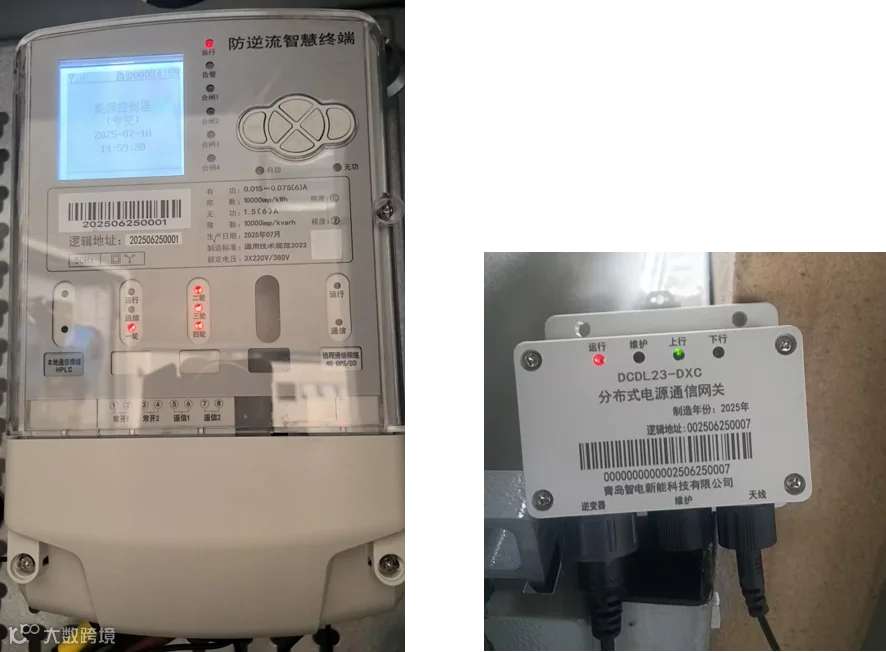

安装防逆流终端1台、Lora集中器1台、Lora接收器4台、防逆流控制单元+一体化线束4套。

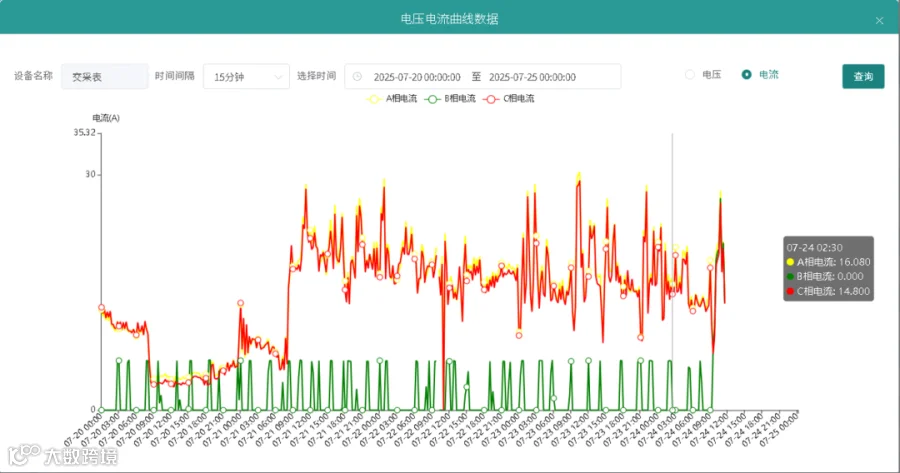

电站建设完成2周后才安装防逆流方案，导致电站少发电2周时间，用户表示损失近万元。防逆流方案安装后，光伏电站正常发电，运行至今“0”逆流。

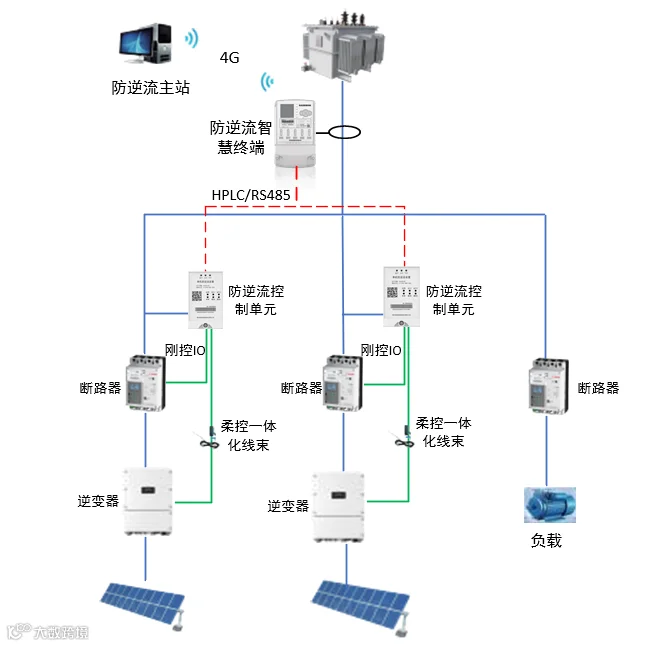

适用于公共连接点在低压侧，园区内存在单台变压器的光伏电站场景。

防逆流智慧终端监控并网点数据，使用载波或RS485方式，通过防逆流控制单元调控逆变器输出功率，实现柔性控制。

防逆流控制单元通过IO控制断路器跳闸实现刚性控制。

本次方案升级，通过防逆流控制单元控制断路器跳合闸实现刚性控制，有效减少建设成本和施工复杂度。

在安徽省蚌埠市某全部自发自用模式580kW光伏电站，使用5台110kW、1台30kW逆变器。

为尽快实现光伏发电，客户在电站建设之初就下单采购防逆流方案，我司第一时间为客户安排发货，并指导客户完成现场安装。

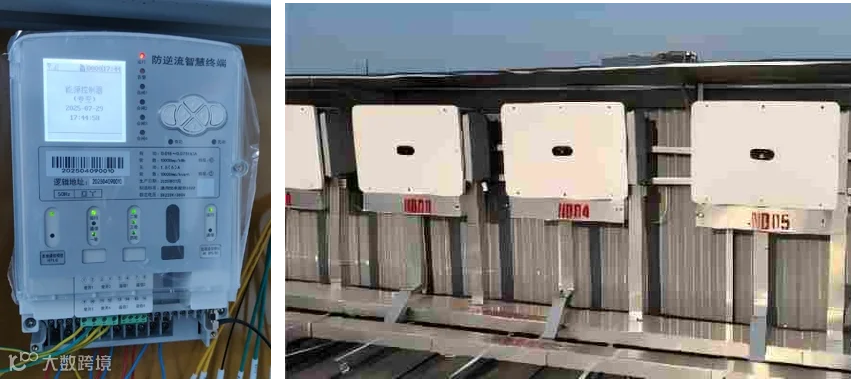

采用防逆流终端1台、防逆流控制单元+一体化线束5套。

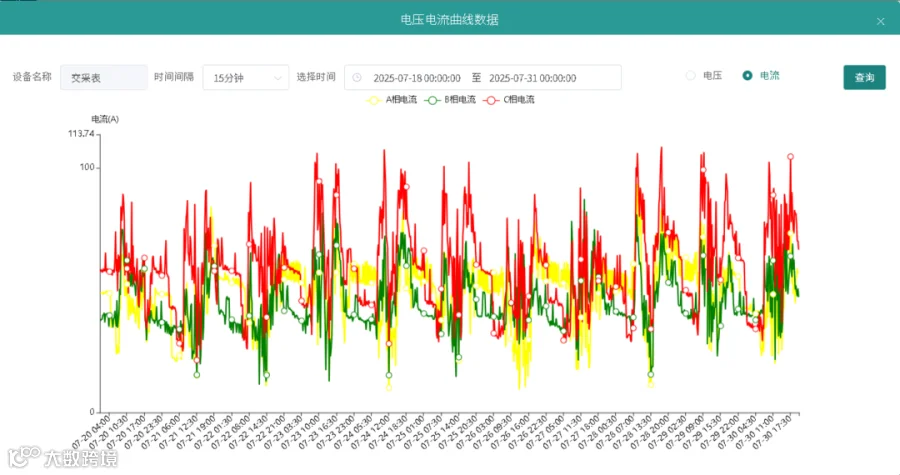

在光伏电站建设完工的同时完成防逆流方案的安装，运行至今“0”逆流，保障了客户最大化收益，客户追加2套防逆流订单。

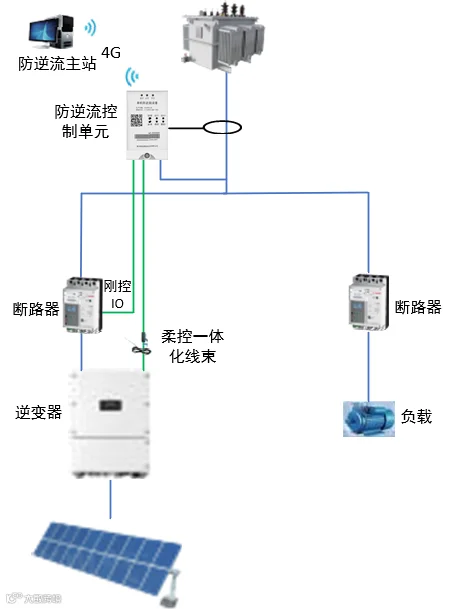

适用于公共连接点在台区内，单台逆变器的光伏电站场景。

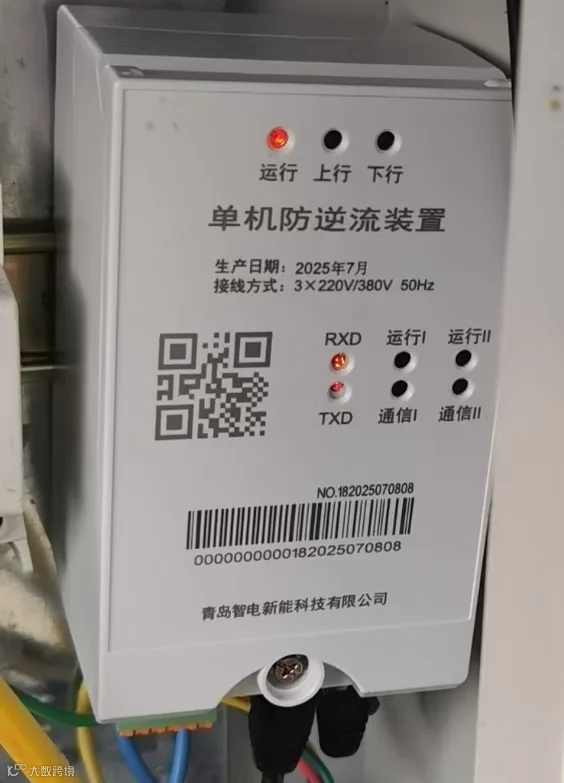

并网点处安装防逆流控制单元，通过CT采集并监控并网点数据，经柔控一体化线束与逆变器通信，实现逆变器输出功率柔性控制，通过IO控制断路器跳闸实现刚性控制。

本次方案升级，防逆流控制单元增加4G通信功能，可通过主站监控设备运行状态，持续优化防逆流阈值，保障电站最大化发电。

河北省邯郸市某50kW全部自发自用光伏项目，使用1台50kW逆变器。由于电站采用全部自发自用模式，向电网反送电会产生巨额罚款，在防逆流设备安装前，为避免产生罚款，用户选择关闭光伏电站。

现场安装防逆流控制单元+一体化线束1套。

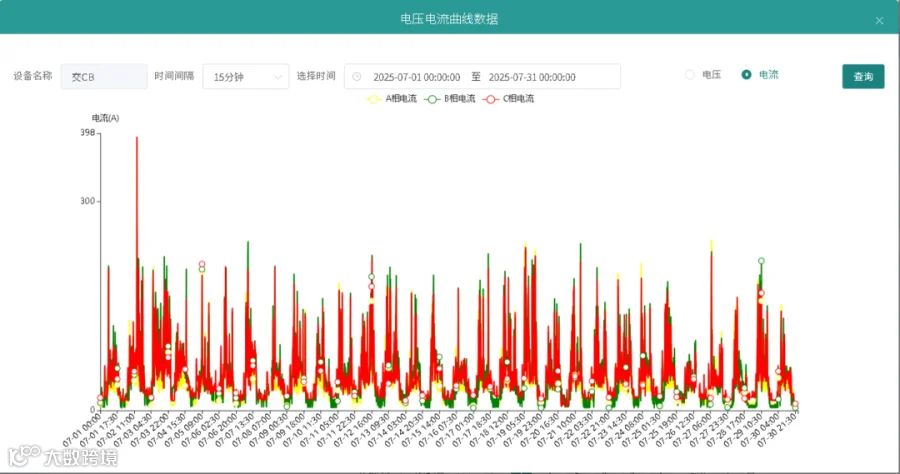

防逆流方案安装后，光伏电站正常发电，运行至今“0”逆流。

公司创立于2015年，注册资金4.86亿元。公司是以自主研发平台、自主IC设计、自主嵌入式软件、自主工程设计和自主自动化生产为基础的国家高新技术企业。产业园区占地面积18万㎡，其中总建筑面积36万㎡（22万㎡自动化生产基地、3.7万㎡研发中心、2.2万㎡CNAS认可实验室）。

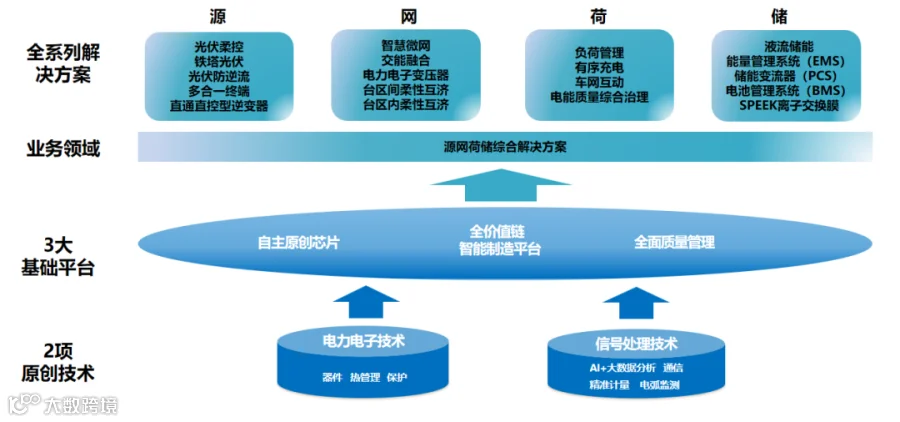

智电新能致力于为新能源提供实用化的高质量解决方案，涵盖光伏“四可”、集中汇流、交直流微网、直通直控型光伏逆变器、液流储能、柔性互济、电能质量等。公司坚持为客户创造价值，搭建一流的营销服务网络，确保为客户提供优质高效的专业响应。
