2025年，南方电网开展工商业光伏运行管理提升工作（总调水新[2025] 7号），中压（10kV及以上）分布式光伏按照《南方电网10kV分布式新能源直采技术方案》（总调自〔2023〕24号）技术要求，由用户侧加装网关设备实现分布式光伏发电侧数据采集、数据处理、开关遥控、有功/无功功率遥调等功能。重点实现光伏逆变器发电功率调控，“可调”支持有功、无功输出调节，提升台区侧分布式光伏感知、调控能力，且在电网调控的时候，不会影响到用户的调控，同时可支持远程开关逆变器功能，实现“可控”，避免频繁开断断路器，造成设备损坏。

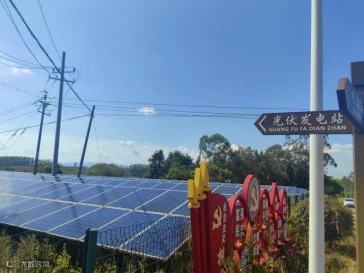

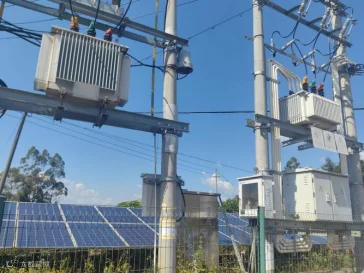

广东河源工商业光伏用户数量与装机容量整体呈现逐年递增的趋势，用电隐患日益明显，光伏导致的反向重过载、白天高电压/晚上低电压等问题频繁发生。选取河源市某工商业光伏作为试点进行相关技术方案现场调控验证。
边缘网关
边缘网关是一种应用于新能源发电系统，集成数据采集、边缘计算、远传，功率控制，纵向加密，无线通信等功能，支持行业内EC104/IEC61850/MQTT等上行协议，以及HPLC/RS485等多种下行通信方式，可实现与调度主站直接进行数据交互，满足南网分布式新能源直采技术要求。

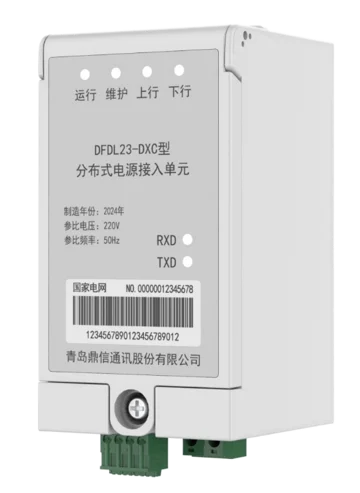

协议转换单元

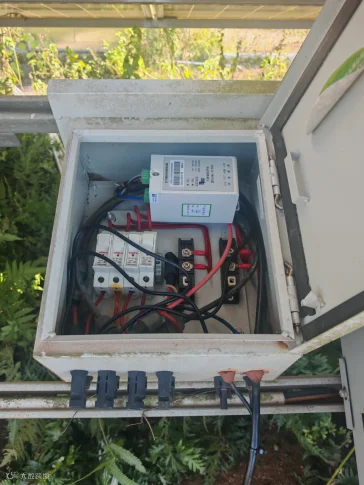

协议转换单元安装在用户光伏逆变器前端，支持HPLC/RS485/蓝牙/CAN总线和Modbus等多种通讯方式，支持DLT645与Modbus协议的转换，目前支持多款逆变器厂家（20 余种接口类型、60 个品牌、 70 余种协议、1000 余种型号逆变器），是实现光伏用户可观、可测、可调与可控的边端通讯设备。
该场站使用的十台逆变器均为三晶电气的逆变器，额定功率均为20kW，设定最大输出功率是20kW，本次试点运行以实现该十台逆变器的光伏“四可”为主。

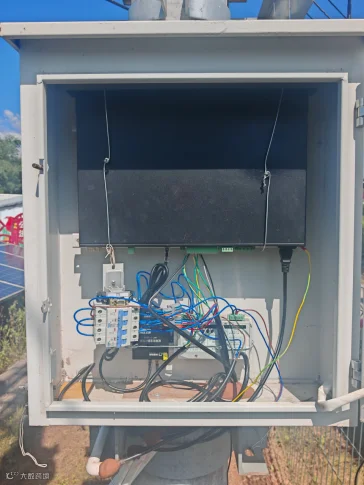

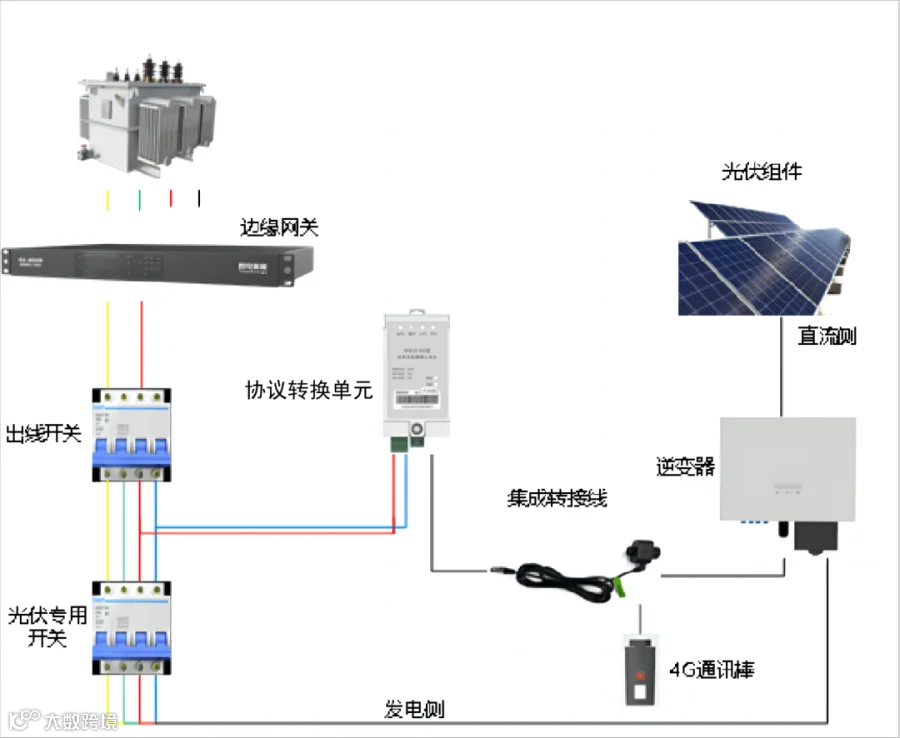

边缘网关通过以太网与纵密模块相连，与调度主站使用IEC101协议通信，下行通过485与协议转换单元通信，协议转换单元的下行通过485接在逆变器的COM口或4G棒上，实现Modbus协议传输，由用户电能表提供220V电源给协议转换单元供电。

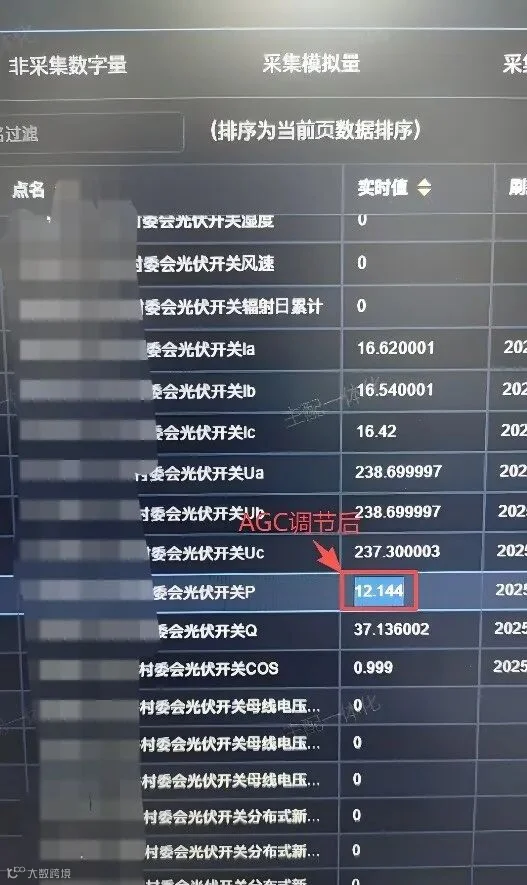

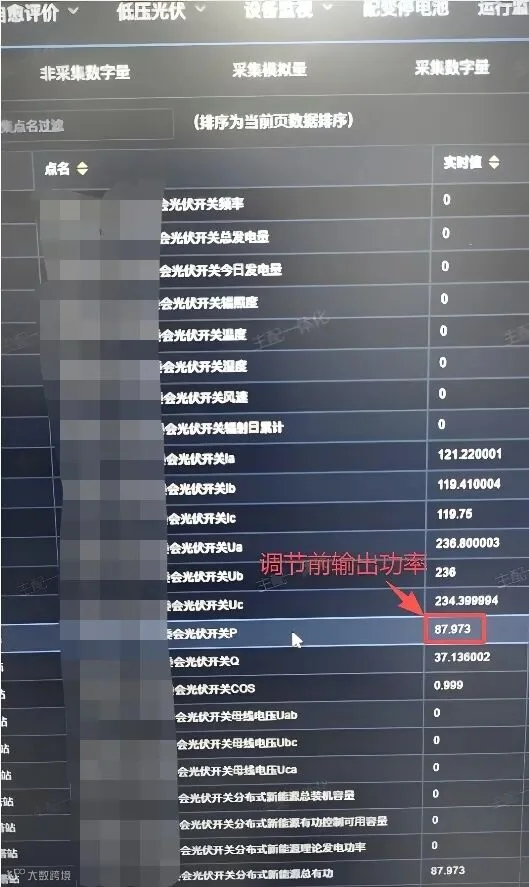

完成设备安装后，河源调度自动化主站均能收到遥测数据，通过调度自动化主站进行透传命令下发，亦可实现远程调控逆变器输出功率。本次调控于9月28日进行，当日气温较高，天气晴朗。主站于14点35分起对场站的10台逆变器进行AGC调控，未调控前场站的输出功率均为87.9kW，调控后输出功率为12.1kW，并成功调回。
广东河源某工商业并网场站采用“调度平台+边缘网关+协议转换单元+逆变器”技术方案成功实现了光伏发电站的“可观、可测、可控、可调”，解决了台区由于工商业并网光伏逆变器产生的反向重过载、高电压等问题，保证了电网安全稳定运行。
