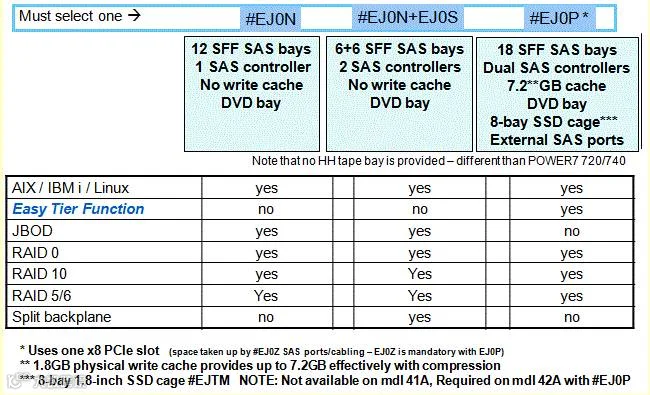

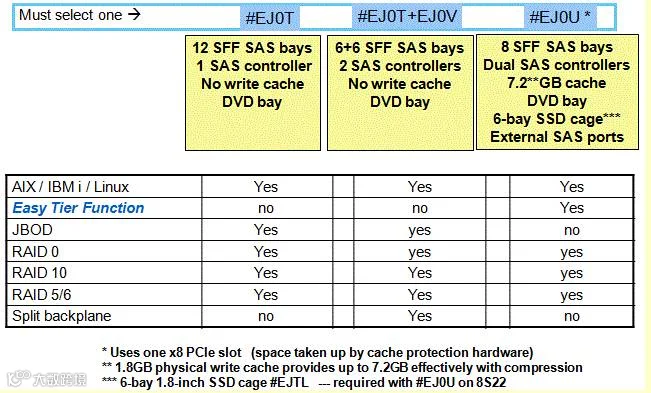

Power8及Power7系列硬盘背板介绍

Power 720/740服务器实现内置硬盘分离时，不需要添加额外的线缆。

服务器对内部磁盘实现分离背板，必须包含以下内容：

fc#5618 硬盘背板 -- 支持6个SFF磁盘槽位/SATA DVD/半高磁带机；

fc#EJ02 磁盘背板分离功能组件。

fc#EJ02是一个额外的SAS控制器芯片，它可以将#5618磁盘背板上的6个磁盘分割成2组各包含3个磁盘驱动器。fc#EJ02 SAS控制器不占用PCI插槽，不能与磁盘背板fc#EJ01一起订购，不提供RAID-5/6的能力。

分离后硬盘槽位的划分:

fc#EJ02控制的硬盘槽位：对CEC机柜从前往后看，左边的三个槽位被fc#EJ02控制，对应的槽位编号是6、5、4；右边的三个槽位被集成的控制器控制，对应的槽位编号是 3、2、1。

突出价值点：Power 720/740具备磁盘背板分离或者实现RAID功能的Feature，便于客户灵活选择合适的功能。

对于Power 750(8233-E8B)B model:

配置内置磁盘分区功能需要满足以下要求:

1.配置fc#8340的硬盘背板。

2.选择一种下面所列SAS卡，配置1个:

fc#5912 PCI-X SAS卡

或fc#5901 PCIe SAS卡

或fc#5904 PCI-X DDR 1.5GB cache SAS RAID卡。

3.增加1个fc#3669内部SAS线分离硬盘背板，1个fc#3679外部SAS线，fc#3679一头连接fc#3669，另一头连接上面所选SAS卡管理另外一半的磁盘。

Power 750的第一个硬盘通道被集成的控制器控制；第二个硬盘通道由选择的SAS卡，配合fc#3669分离背板的线和fc#3679的线控制。

对于Power750(8408-E8D)D model:

Power 750 D model服务器默认即支持磁盘背板分离的功能。内部集成有2个SAS磁盘控制器，每个控制器管理三块磁盘，除此之外还有一个独立的媒体控制器，可以独立地控制光驱，使其能够在分区之间浮动。

还可以提供磁盘背板3分区。此时两个集成的磁盘控制器各自控制两块磁盘，配合单独配置的一个PCI插槽的控制卡控制剩余的两个磁盘。该3分区的磁盘背板的功能需要如下配件：

但是这种磁盘背板3分区的选项fc#1815不能与内部RAID选项fc#5662混用。

注意：Power 755不支持硬盘背板分离；Power 750 IBM i不支持硬盘背板分离。

突出价值点：LPAR相对虚拟IO的分区，分区之间更加隔离，一个分区的故障不会影响到其他的分区。但成本略高，适合于较重要的应用场景。

Power 710/730服务器的内置磁盘不支持分离背板的功能。

突出价值点：如果客户在入门级服务器需要分离背板的功能，可以选择Power 720/740服务器；Power 710/730服务器并不支持分离背板的功能，但通过选择fc#EJ0F的磁盘背板可以支持内置磁盘的RAID5,6功能。
