小凌派鸿蒙开发板隔空操作迪文COF智能屏

这次有幸获得小凌派RK2206鸿蒙开发板试用，选择的模块是手势，通过官方例程，进行了基础的测试，非常顺利。

之后就想结合其他东西，多玩一玩。刚好之前有迪文的妍姐提供的迪文COF智能屏，做过电子相册的功能，于是自然的就想着两者怎么结合使用。

最终达到了视频中所呈现的效果，通过小凌派RK2206鸿蒙开发板感应手势，通过串口给迪文COF智能屏发送UART2串口指令，控制图片切换。

具体效果如视频所示，整体效果还是很不错的：

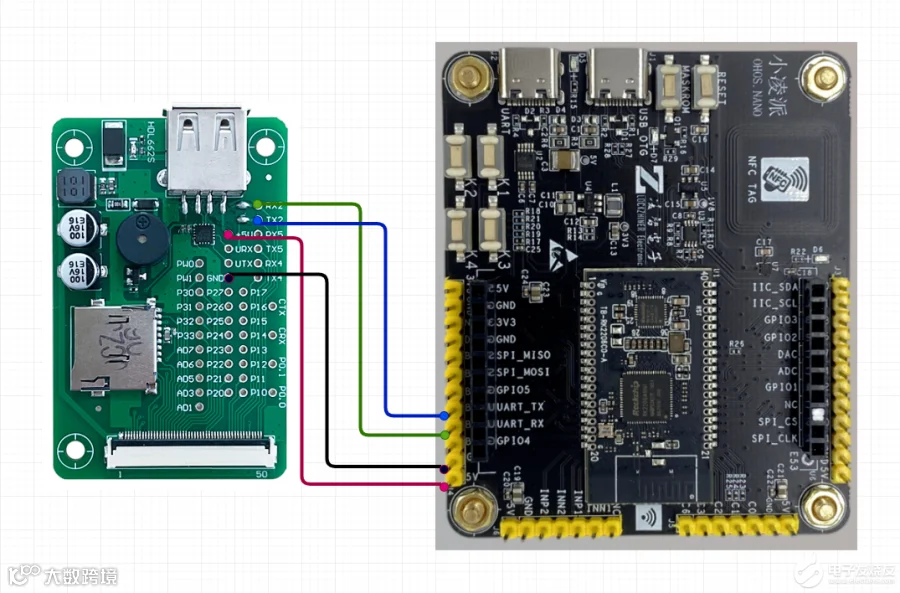

1、通过两者官方的资料，进行如下的接线：

迪文转接板_______小凌派RK2206开发板

5V-----------------5V

GND--------------GND

RX2---------------B7

TX2---------------B6

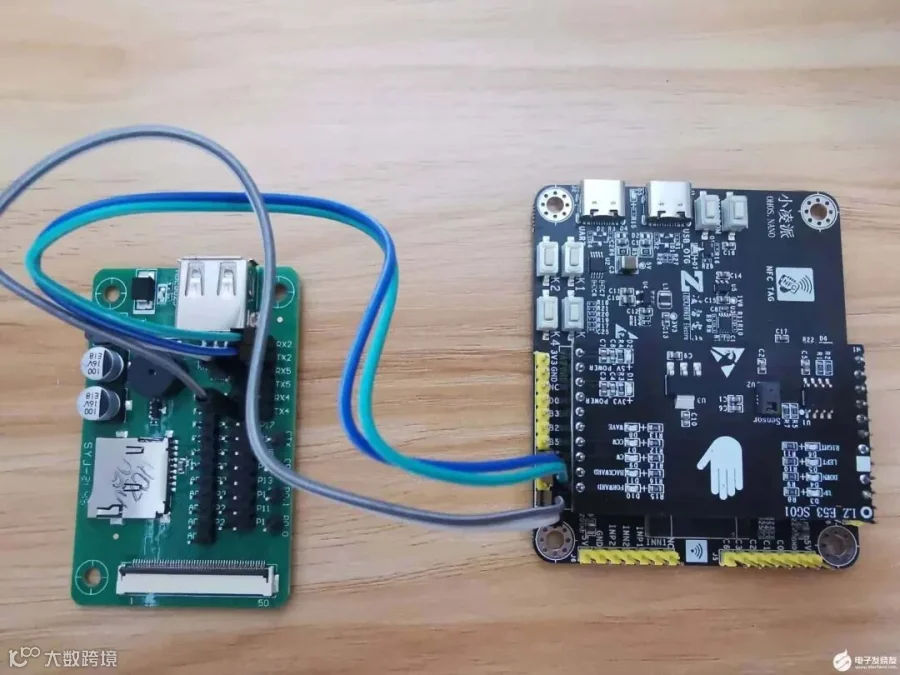

实物连接如下：

迪文COF智能屏工程部分的工作比较简单：

1.设置背景图，并保存为23.ICL

2. 添加一个合成图片，其中每张图片大小和屏幕大小一样，用于显示，并保存为24.ICL

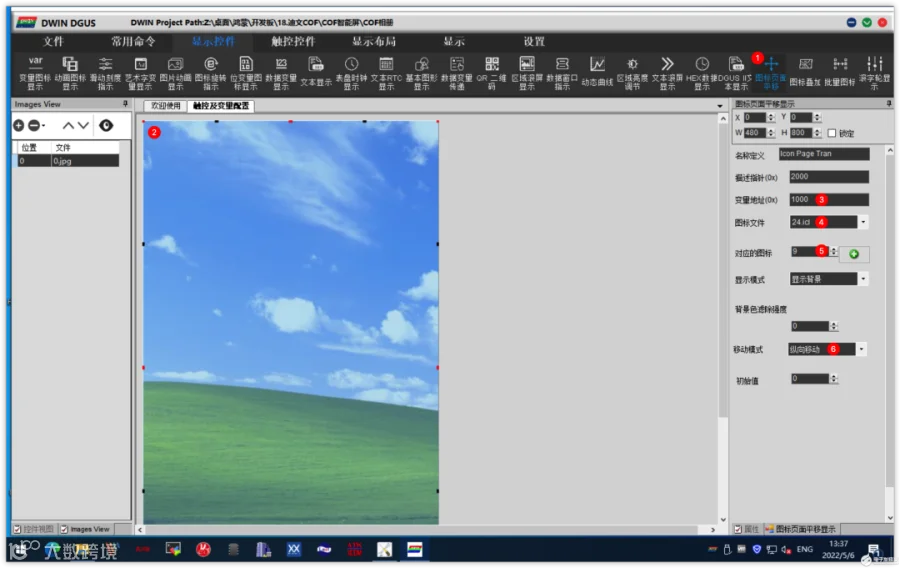

3. 在界面上，添加一个图标平移控件，坐标为(0,0)，大小和屏幕大小完全一样

设置其如下属性：

• x: 0

• y: 0

• W: 屏幕宽度

• H: 屏幕高度

• 变量地址：1000

• 图标文件：24.ICL

• 对应的图标：根据24.ICL里面的合成图片序号选择

• 移动模式：纵向移动


界面工程制作完成，下载到迪文COF智能屏即可。

代码点击阅读原文下载完整代码。

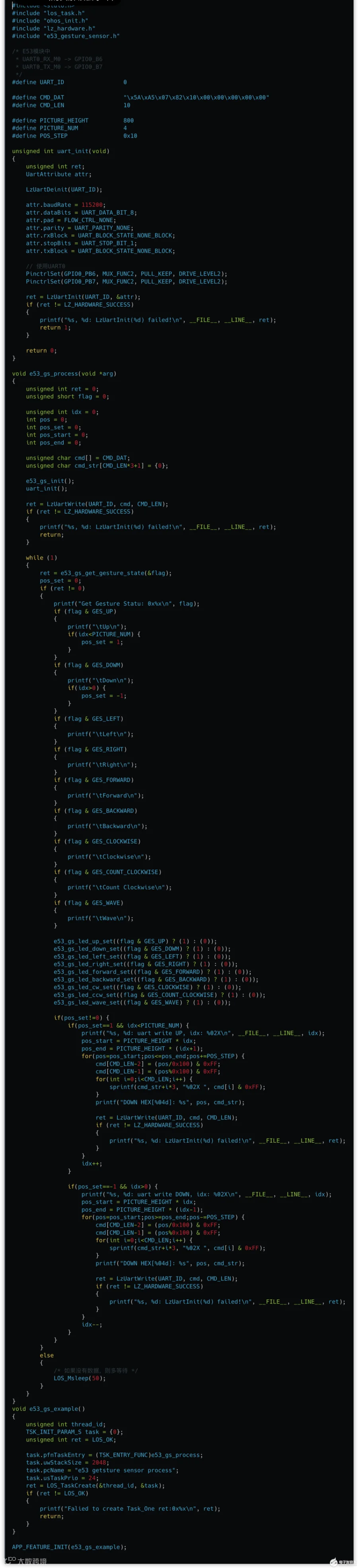

复制vendor/lockzhiner/rk2206/samples/c6_e53_gesture_sensor 为 vendor/lockzhiner/rk2206/samples/c6_e53_gesture_sensor_dwin，然后修改e53_gesture_sensor_example.c，添加UART处理通讯的部分即可：

上述代码中，串口使用的部分，参考b6_uart/uart_example.c即可。

其所发送的数据，使用了迪文COF智能屏UART2指令：5A A5 07 82 10 00 00 00 00 00

其含义为设置该显示控件的坐标。因为该控件显示的图片，长度超过屏幕长度，所以改变其便宜坐标，即可使得响应的部分得以显示。

具体的逻辑处理部分，也相对比较简单，基本步骤如下：

1. 检测到UP或者DOWN，则设置需要进行图片平移操作；

2. 根据当前图片编号，计算其纵向坐标平移的范围

3. 通过串口，向迪文COF智能屏，发送指令，从而产生平移的效果。
