除了高精度放大电路需要调零外，输出信号正负电平不对称等场合也需要进行调零操作。对于芯片不带调零端的运放，可以在运放反相端或同相端加上电压，从而调节零点。
1．反相放大电路的外部调零
在1.3节反相加法电路的基础上添加可调电压输入部分，可构成反相调零电路，如图1.4.1所示。由叠加定理可知，当ui接地时得到的输出电压就是调零调节范围，即
由于串入R2，电路的输入电阻将变小，同时为了减少调整电源和输入信号间的串扰，因此R2的值要远大于R1的值，一般取R2=（100~1000）R1。

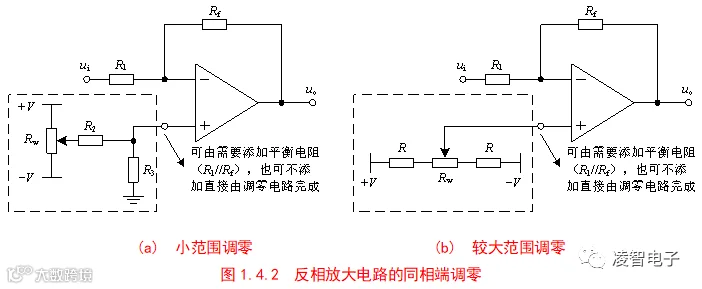

图1.4.2是给同相端加上调零的电路。当运放的同相端闲置时，这个方法可以说是最好的，也是一个常用的同相调零电路。在图1.4.2（a）中，为了尽量避免R3对其它电路的影响（比如运放闭环增益、平衡等），R3的取值要尽可能的低，要满足R3<（R1// Rf）且R3远小于R2的条件，本电路调节范围为
由于R3<< R2，所以本电路的动态调节范围较小。如果需要较大范围的调零，可用图1.4.2（b）所示电路实现，其调节范围为
2．同相放大电路的外部调零
在同相模式中使用运放时，可利用图1.4.3所示的电路注入小失调电压。该电路在失调较小时效果较好，其中R2的值要远大于R1的值，否则将增加调整电源和输入信号间的串扰，从而影响放大增益。本电路调节范围为
