金属3D打印案例展示-金属活动关节3D龙生产全过程解剖

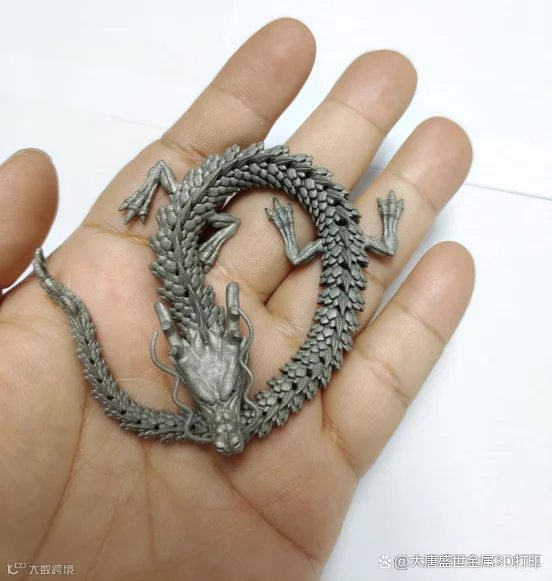

金属活动关节3D龙半成品
项目名称：金属活动关节3D龙量化生产项目
制作工艺：金属SLM选择性激光熔化一体成型
打印材料：不锈钢金属粉末
打印厂商：大唐盛世金属3D打印工厂
推荐机型：大型激光金属3D打印设备
打印尺寸：270*270*350mm
工艺优势：采用金属3D打印一体成型工艺，打印速度快，精度高，表面质量佳，零件致密度高，表面作喷砂打磨处理，全身亮金色电镀，造型美观逼真，号称“玩不坏的玩具”。
打印成型周期：1天
表面处理周期：1天
电镀处理周期：1天
产品包装：实木底座+透明亚克力玻璃罩
产品用途：摆件、工艺品、手板玩具、玩具龙
项目立项分析
项目部在收到ERP系统中生产指令单及打包一起发来的3D图纸后，根据生产指令单指定要求，项目部项目分析员对其进行工艺分析并制定生产流程。
金属活动关节3D龙排单中
3D龙关节结构复杂，关节之间环环相扣，自由度极高。金属3D打印非常适合打印这种高难度的设计作品，对于复杂镂空或者嵌套多层的结构而言，传统工艺很难实现，通过3D龙3D打印可以快速完美呈现，再复杂的结构也能一次性成型，大幅降低生产制作成本，缩短生产制作周期。评估后我们的资质工程师选择了金属SLM选择性激光熔化一体成型工艺来实现该3D龙的量化生产。
金属活动关节3D龙流转图
生产制作流程
1、帮助客户优化设计结构后导出STL格式数据文件，然后导入Magics软件进行切片；
金属活动关节3D龙图纸处理
2、切片完成后将切片文件上传至PR-M280金属3D打印机，PR-M280金属3D打印机进行编程自检和校验，而后进行选择性激光熔融3D打印；

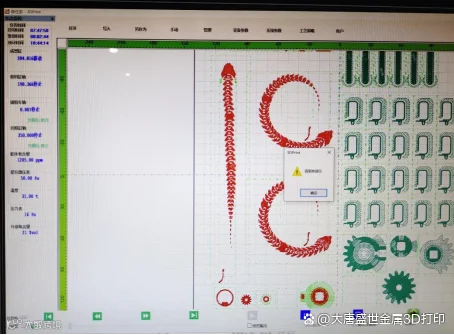

金属活动关节3D龙上机编程
3、PR-M280金属打印机送粉方式是刮刀单相铺粉，双激光头烧结熔化，激光熔化成形区域的凝固速度快，打印效率高，多次重复选择性激光熔融/铺粉，如此往复直到工件成型 ；
金属活动关节3D龙激光打印中
4、打印完成后基板升高，将基板上多余的金属粉末扫除，携带金属基座的3D龙模型便横空出世了，金属3D打印一体成型，打印速度快；

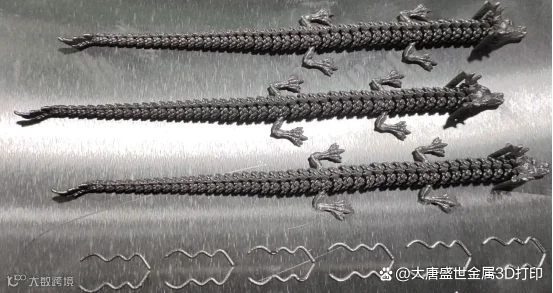

金属活动关节3D龙下机半成品
5、将金属基座切割下，3D龙的所有关节都可以上下左右小幅度活动，造型逼真，耐磨耐摔，具很好的表面打印质量和精细的打印效果。

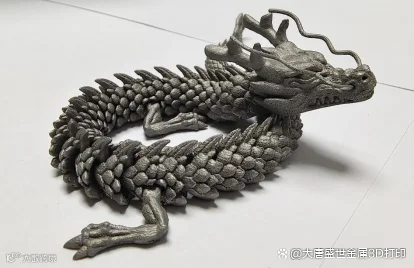

金属活动关节3D龙
6、打印成品龙表面先做喷砂处理，然后送电镀车间电镀金色。

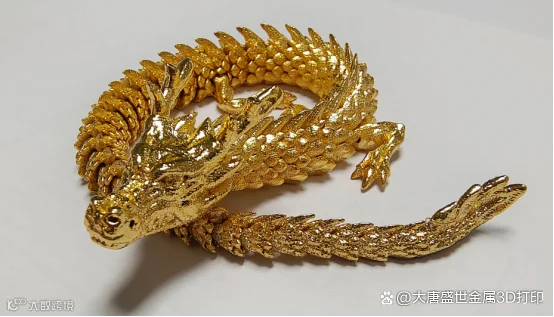

金属活动关节3D龙
7、经品质部检验合格后，装在装饰底座上，盖上透明亚克力罩，贴上产品标签，一条活灵活现的金属活动关节3D龙正式面世。

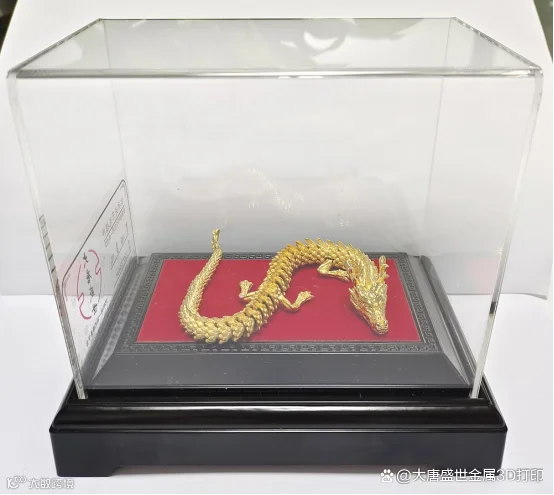

金属活动关节3D龙成品展示
金属活动关节3D龙摆件采用金属3D打印一体成型工艺生产，硬度高、精度好，表面看酷似金龙，造型美观逼真，号称“玩不坏的玩具”，寓意吉祥，实乃难得的个人收藏、朋友馈赠之精品
来源：大唐盛世金属3D打印
