认识Smart3D软件
行业里主流三维建模软件有Bently公司的ContextCapture(Smart3D)，俄罗斯Agisoft公司的PhotoScan，瑞士Pix4D公司Pix4D mapper。这几个建模软件各有优缺点。PhotoScan比较轻量级，但是生成的模型纹理效果不是太理想，Smart3D生成的三维模型效果最为理想，人工修复工作量较低，但是软件比较复杂不易上手且价格较高。
这些软件的拔地而起无疑造福了大量的三维爱好者，使得三维重建的门槛大大降低，人人都可以成为三维模型的作者。
三维建模软件对比
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
目前市面上最常见的，同时也是最难上手最昂贵的软件——Smart3D，现在也叫ContextCapture Center，它是一套无需人工干预，通过影像自动生成高分辨率的三维模型的软件解决方案。
在Smart3D软件安装完成后，会在桌面自动生成如图1所示三个快捷方式。Smart3D实景建模大师（现称ContextCapture Center），常用模块有以下三个，ContextCaptureCenter Master、ContextCapture Center Engine和ContextCapture Viewer。其中ContextCaptureCenter Master和ContextCapture Center Engine遵循主从模式，ContextCapture Center Master为主控台，ContextCaptureCenter Engine为引擎端。
图1 ContextCapture Center 软件图标
其中，ContextCapture Center Master主控台是Smart3D的主要模块，可以通过图形用户接口，向软件定义输入数据、设置处理过程、提交过程任务、监控这些任务的处理过程与处理结果可视化等，但不会执行处理过程，而是将任务分解为基础作业并将其提交给作业队列(Job Queue)。
双击打开ContextCapture Center Master图标，或右击该图标选择打开，或在开始菜单（图2）中找到Bentley，点击ContextCaptureCenter Master，打开Smart3D主控台。
2.新建工程
在本地磁盘E盘或F盘新建文件夹，命名为“学号+姓名”，用该文件夹来存放工程文件（图3）。
图3 新建工程文件
在打开的ContextCapture Center Master界面下，会弹出一个创建工程的窗口，点击【New Project···】按钮，创建新的工程（图4）。
图4 CC master开始界面
在【project name】中输入工程名称——“20161111wangyang”，点击【Browse···】按钮，选择存放工程的文件夹“20161111wangyang”，默认勾选【创建一个空的区块】，点击【ok】，完成工程创建（图5）。
图5 创建工程界面
3.打开工程
打开练习数据“NMC_123456”，找到“NMC——123456”project，双击打开。
图6 打开练习数据

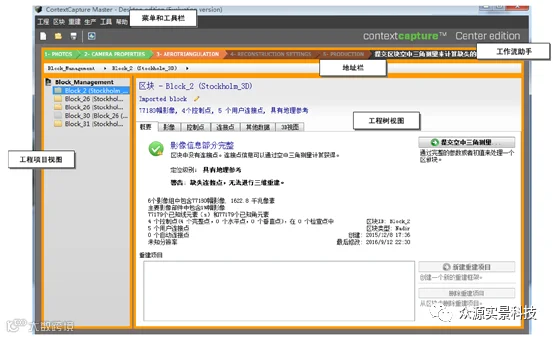

图6 CCC master工作界面
在此工作界面下可进行如下操作：
1） 导入数据集；
区块--【影像】--【添加影像】。
图7 影像导入
2）定义处理设置；
右击区块--【空三运算】--进行相应空三参数设置界面。
图8 空三处理设置界面
重建选项卡中--【空间框架】等参数设置。
图9 模型重建设置界面
3）提交任务；
相应设置完成后，点击运行空三，或任务生产即可提交相应任务。
图10 任务提交界面
4）监控所提交任务的进度

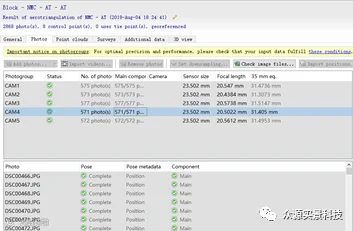

在工程树窗口中可以查看提交任务完成的进度。
图11 任务监控界面
5）可视化结果

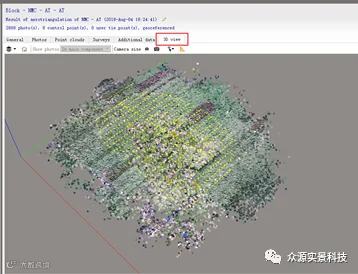

在空三结束后的3D View中可以查看空三匹配结果。
图12 可视化界面
4.设置job工作环境
1）Master点击工程名“NMC_123456”，点击【Options】，找到【Job Queue】，选择一个任务存放路径命名为“Jobs”。

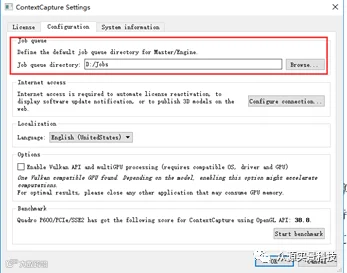

2）单机【开始菜单】--到【Bentley】文件夹下，点击【CCC Settings】进入设置界面，点击【Configuration】配置界面，同样有【Job Queue】，将路径设置为和Master一样的路径。点击【Ok】即可。
图13 设置Job工作环境
5.启动引擎端
ContextCaptureCenter Engine引擎端是Smart3D的工作模块，它在计算机后台运行，无需与用户交互。当ContextCapture Center Engine引擎端空闲时，一个等待队列中的作业的执行主要取决于它的优先级与提交的数据。一个作业通常由空中三角测量过程或三维重建组成。空中三角测量过程或三维重建采用不同的且计算量大的密集型算法，如关键点的提取、自动连接点匹配、密集图像匹配、三维重建、无缝纹理映射、纹理贴图集包装、细节层次生成等。
当job设置好后，双击桌面ContextCapture Center Engine图标，会弹出如下窗口，Engine会根据Master给的任务优先级分别处理任务。
图14 引擎端界面
任务进度会在ContextCapture Center Master中实时更新，如下图所示。
图15 引擎端界面
6.模型浏览
ContextCaptureViewer（原Acute3D Viewer）是Acute3D的免费的轻量可视化模块。它对Acute3D原生格式进行了优化，这种格式可以处理多重精细度模型（LOD）和网络流（streaming），因此可以在本地或在线环境下顺畅的浏览TB级三维数据模型。可以使用ContextCapture Viewer观察控制ContextCaptureCenter Master主控台工作流的生产质量，也可以利用它对最终生产的模型成果进行浏览。
Acute3DViewer 可以读取下列三维格式：3MX、S3C、A3D（ ContextCapture Master 内部格式）、OBJ、FBX、PLY、OSGB。
1）双击桌面【ContextCapture Viewer】，点击【Open model】，找到“NMC-S3C1.S3C”文件，点击打开，即可浏览模型数据。
2）模型浏览
鼠标滚轮--模型的放大缩小。按住鼠标左键移动--各个方向移动模型。
Display-切换模型显示方式。
网格加纹理
白膜加纹理
纹理
白膜
