导读：南京信息工程大学倾斜影像采集选择大疆M210 RTK为飞行平台，机身搭载两个RTK模块，通过实时差分可提供高

南京信息工程大学倾斜影像采集选择大疆M210 RTK为飞行平台，机身搭载两个RTK模块，通过实时差分可提供高精度的POS坐标信息；选择赛尔101S五镜头相机为摄影装置，单个镜头的有效像素为2430万。两者组合的重量约为5.4kg。

数据采集设定地面分辨率为1.5厘米，飞行航行高度为96米，飞行速度为7.5m/s，航向和旁向重叠均为80%。为了保证测区模型边缘的完整性，航线需要外扩整个航高距离，以采集足够的测区边缘影像数据，航线弯曲度小于3%。本次共采集影像46540张，其中垂直影像9308张，倾斜影像37232张。

其中南京信息工程大学地标性建筑——长望塔采用了贴近飞行。贴近飞行采用了大疆精灵4 RTK，首先对长望塔进行详细勘察，确定塔的结构与形态，完成贴近摄影任务的规划：确定镜头倾角为45°，分别再25米、35米和45米的高度，距离塔身10米的安全距离对长望塔进行环绕飞行，以定点拍摄的方式进行塔身侧部纹理的采集；最后设置航高位70米，对塔顶范围进行正射影像采集。最终共采集影像138张。

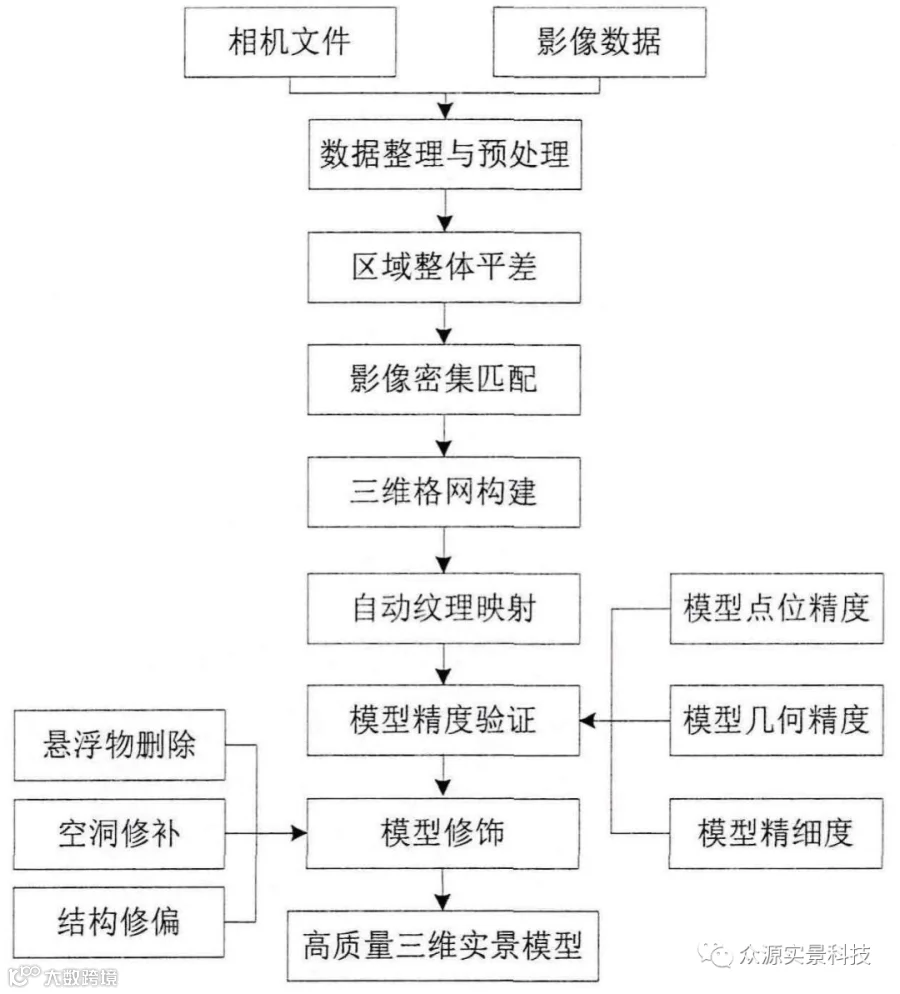

三维实景模型构建流程
