故宫为什么不内涝！

观众：我有个小问题，就是前阵子北京下暴雨的那一天，

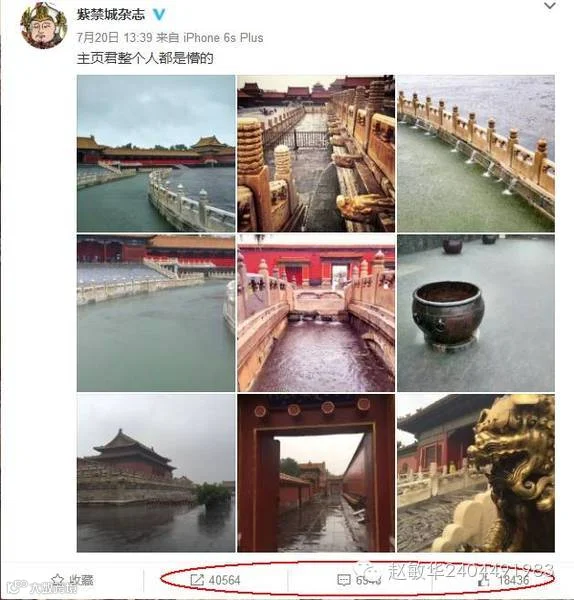

就是有一组照片在网上被大量地转载。

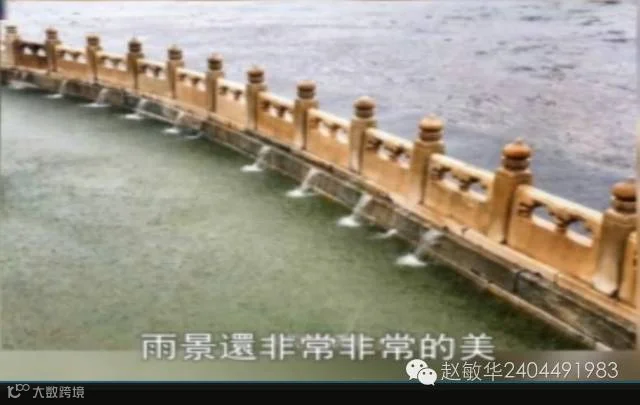

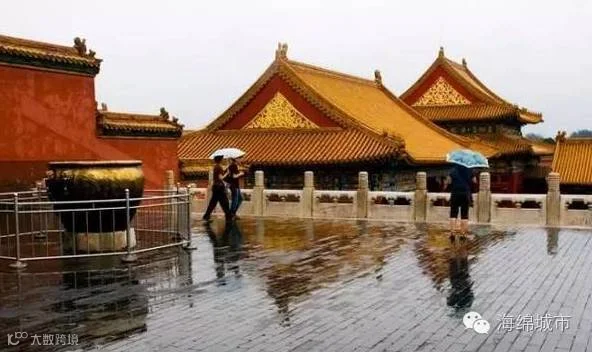

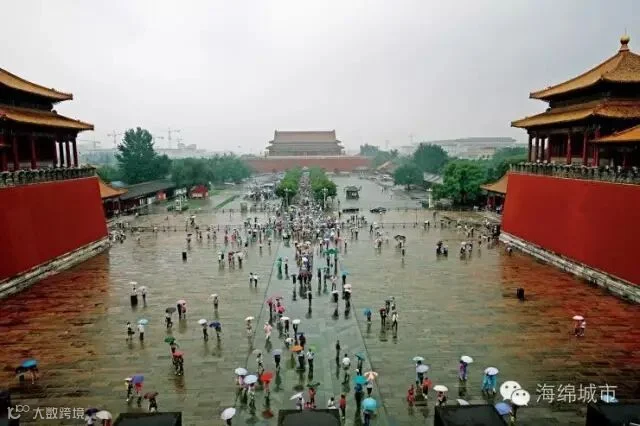

故宫不但没有内涝，雨景还非常非常地美。

那您觉得就是故宫的这个排水的设计，对我们今天北京城的这个排水的设计有什么借鉴意义吗？谢谢。

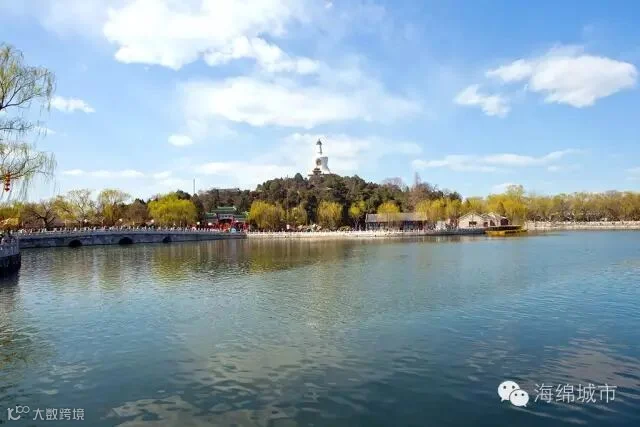

俞孔坚：非常好。并不是古人就比我们聪明，不是，古人是经过几代人、几十代人积累了这个经验才有故宫今天的这个成就。首先故宫它造城的时候，它外面有层护城河，它还取土、堆山，挖出湖来，我们的这个故宫有三海，边上，是吧？

这是个系统工程，从屋顶开始到广场，到排水系统，

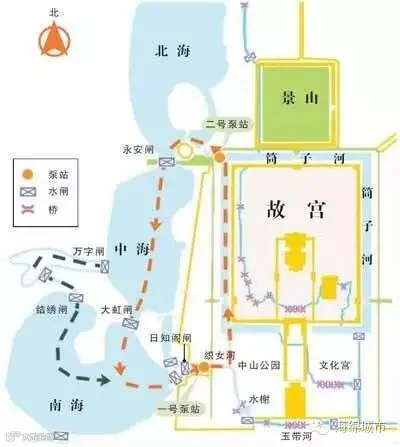

它在这个范围之内很好地解决了涝的问题。从护城河开始，到金水桥，到外面这个整套水系统，所以它必须是一个系统。然后护城河水弄不下来以后，它进入海，进入我们的那个三海，这个大湖，是吧？所以，好多所有城市里头都有湖，都有坑塘，

但后来我们城市建设都认为那是待开发地，未利用地，好多城市都把它填掉了。

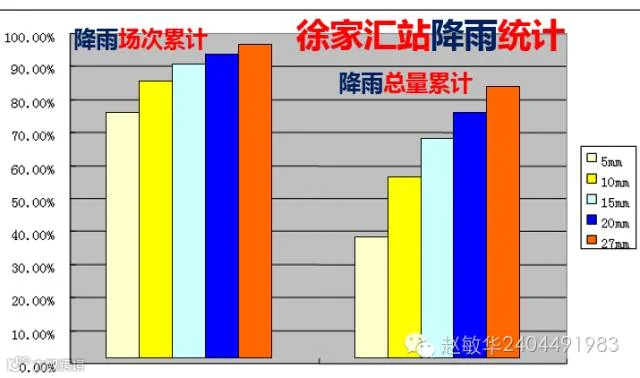

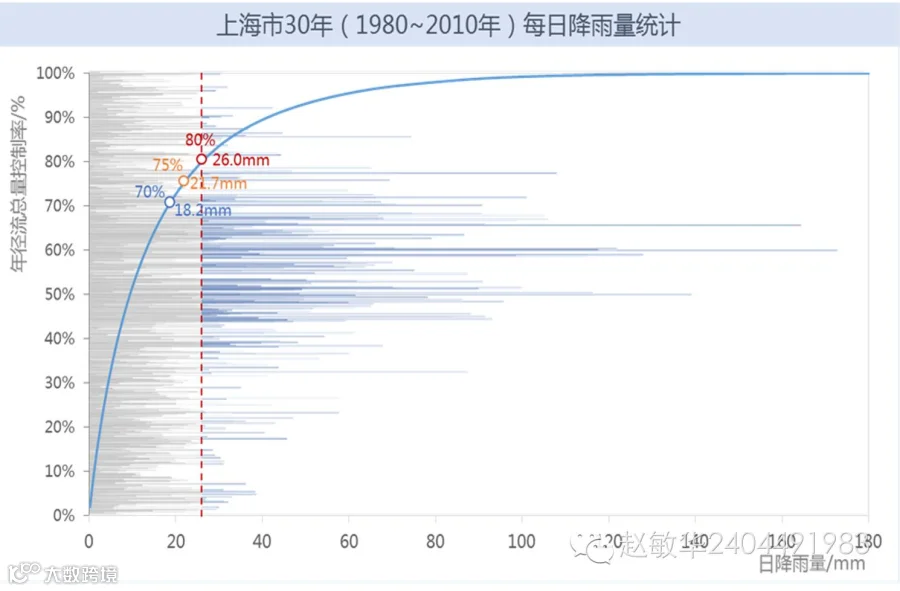

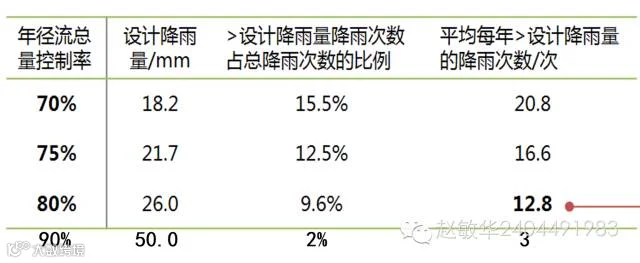

10%的城市海绵控制50毫米降雨，很不简单了！气象定义24小时降雨达到50毫米就是暴雨，根据上海徐家汇气象站的历年降雨统计，
上海一年中少于50毫米的降雨场次累计占98%，少于50毫米的降雨累计总量占90%。

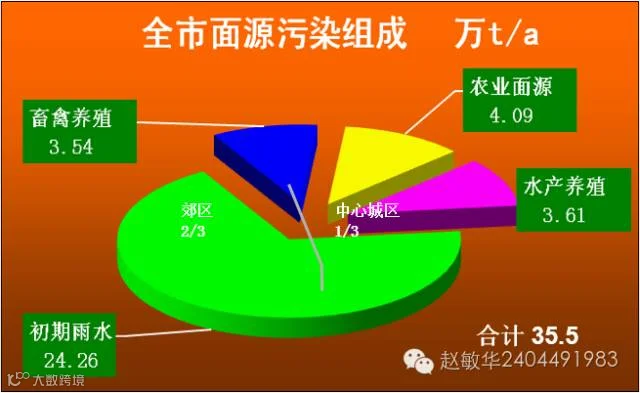

所以控制50毫米降雨就消纳了98%场次的降雨，城市面源几乎完全控制，

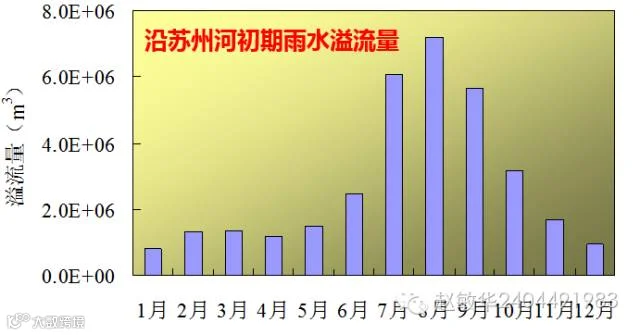

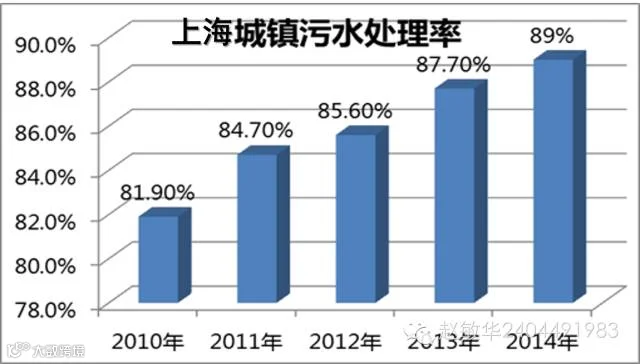

上海城区河道就能不黑臭，因为现在上海点源治理率已经90%以上了。
10%的城市陆地海绵控制了50毫米降雨后，可以大大减轻内涝压力，因为超过50毫米的大范围暴雨，在上海每年大概2到3次。

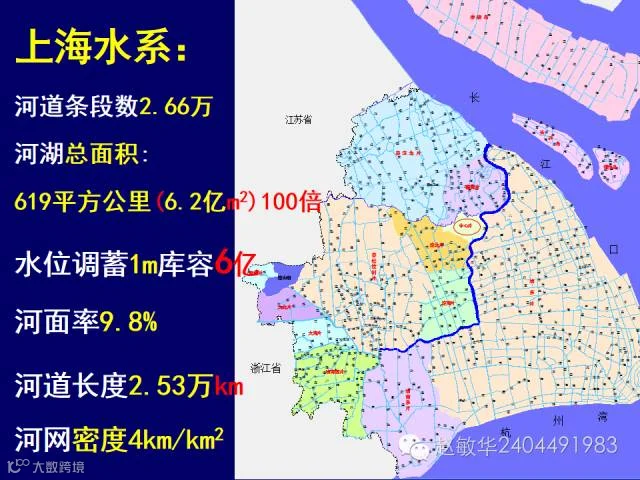

上海20年一遇24小时面暴雨量是200毫米，消纳了其中50毫米后，剩下150毫米进入面积占9.8%的河网，

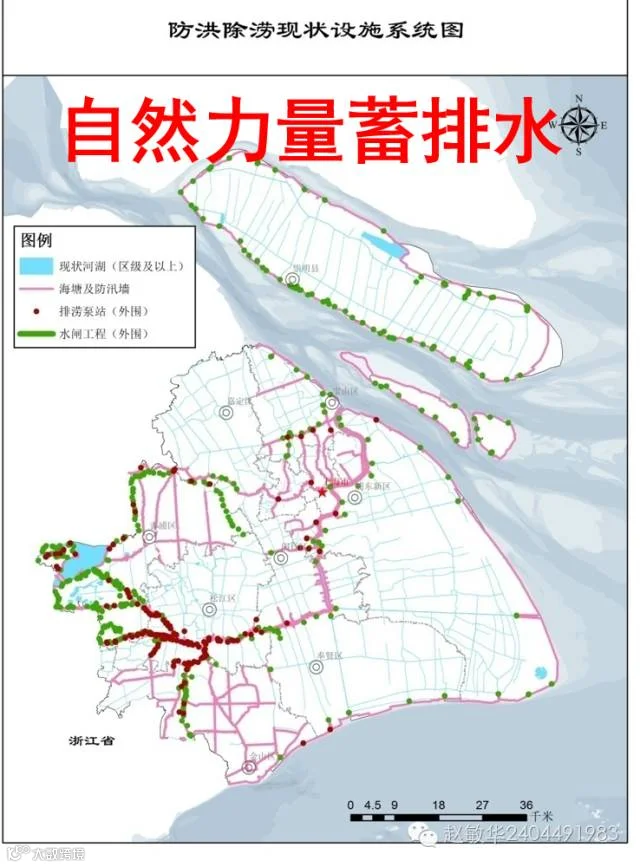

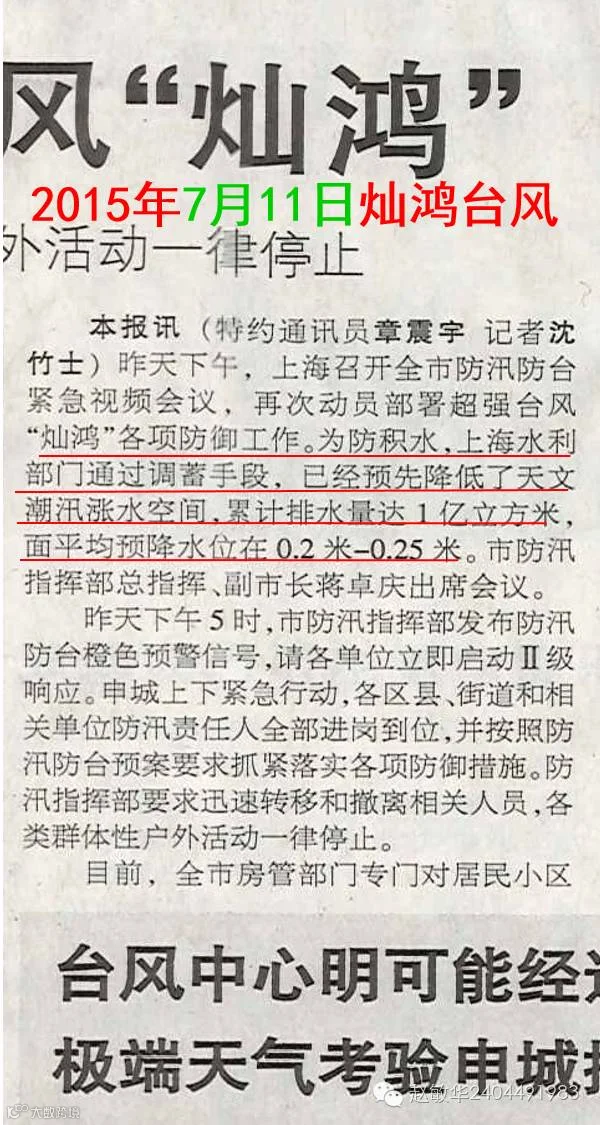

150毫米净雨产水9亿多进入河道，河网水位升高1.5米；比如2015年7月11日灿鸿台风期间，预降河网水位0.2米，腾出调蓄库容1亿方，这是7月11日的《文汇报》：

涝水进入腾出库容的河道，滞蓄3~4小时后，等退潮时开闸排水，一泄而空。

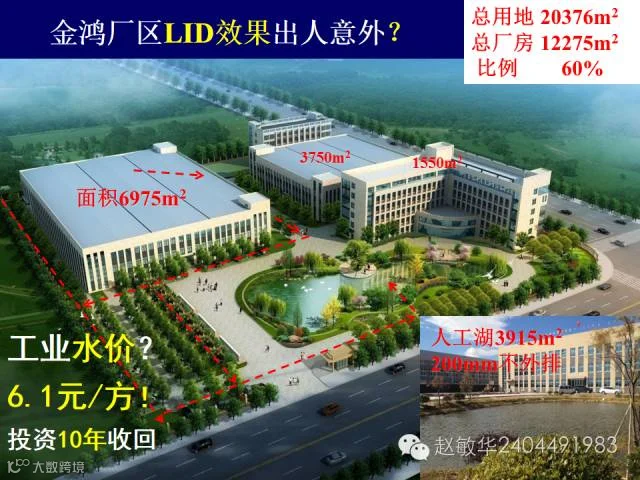

    浙江温岭东部新区蒋招华书记：“如果加上屋顶雨水收集进入地下蓄水池，城市防洪能力会进一步提高”，7%的城市海绵，加上屋顶雨水收集利用，温岭新区真的做到了50mm降雨不外排；如果加上厂区人工湖的调蓄，甚至可以做到200mm大暴雨不外排！

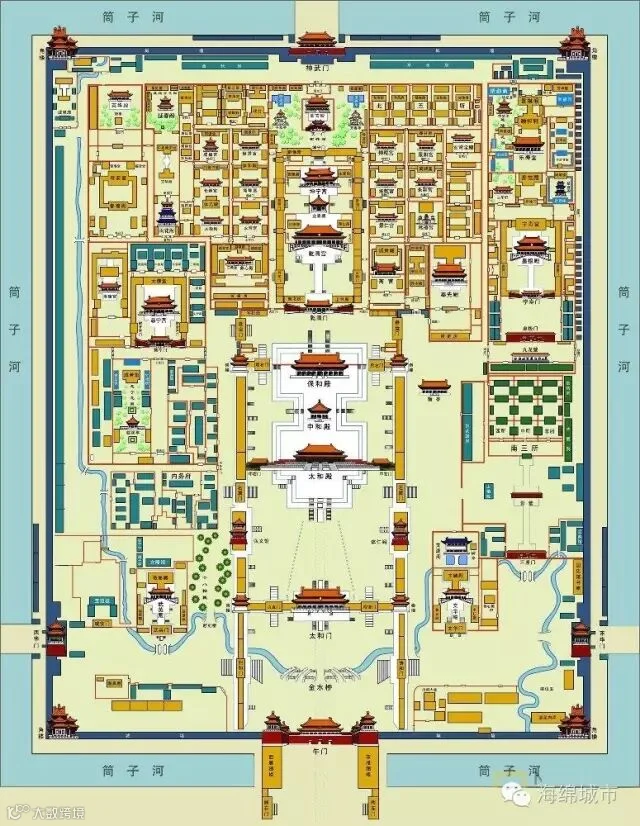

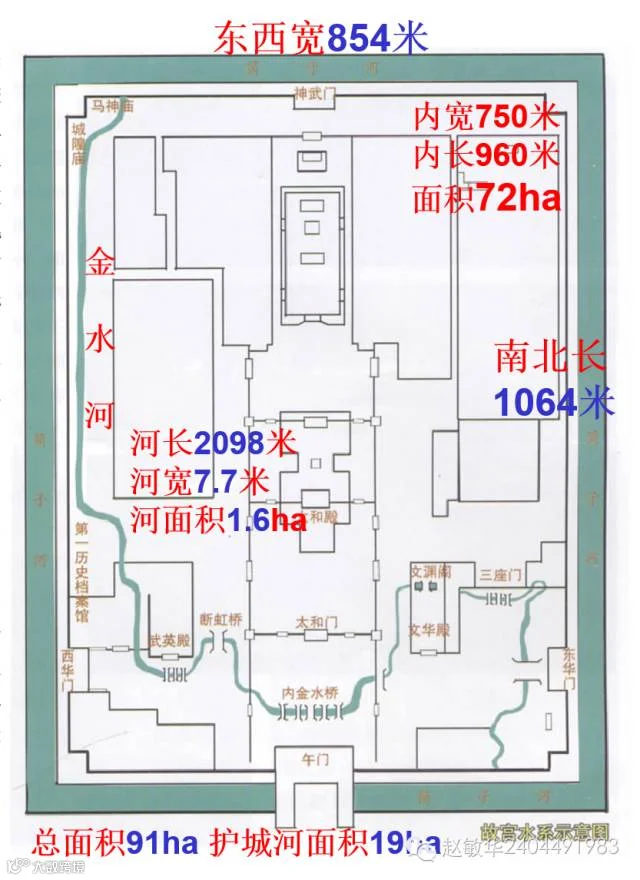

10%的城市海绵能解决雨涝吗？河湖大海绵又起到什么作用？让我们回到故宫，下面是故宫的尺寸和面积：

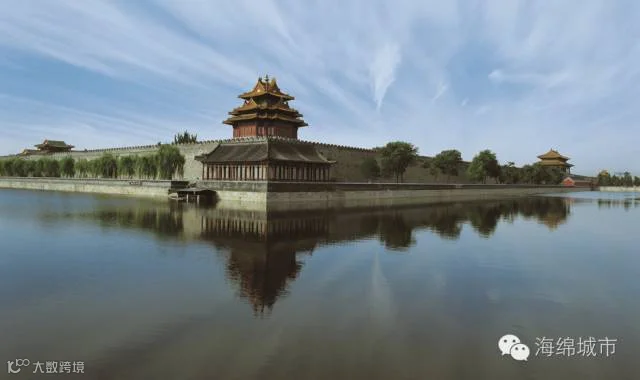

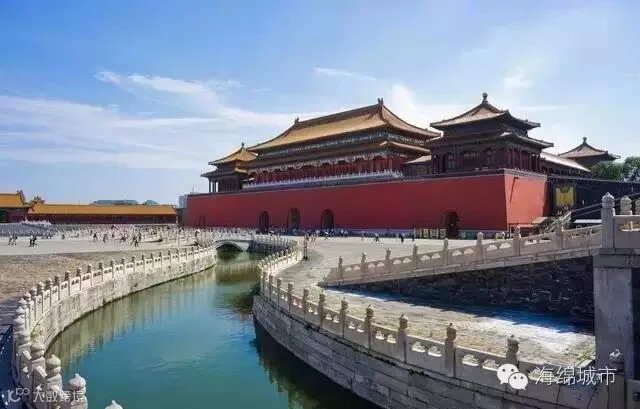

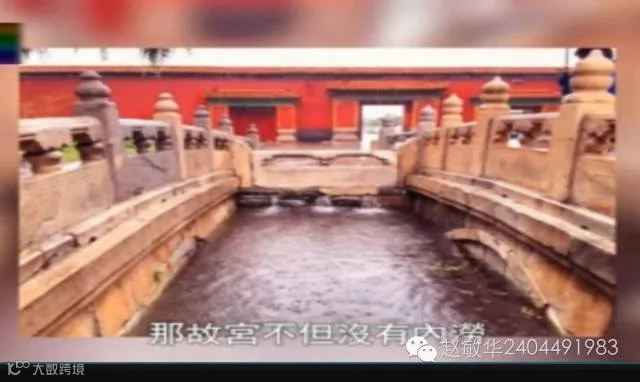

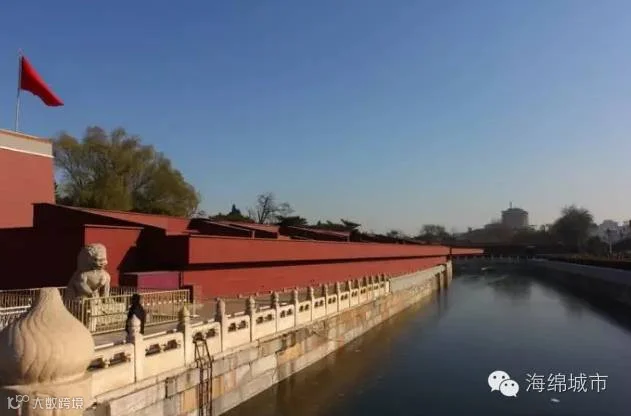

    故宫的护城河（筒子河）内，东西宽750米、南北长960米，护城河内的故宫面积72ha；护城河宽52米，包括护城河的故宫总面积91ha；其中护城河面积19ha，占故宫总面积的21%；故宫内的金水河长2098米平均宽7.7米，金水河面积1.6ha，占内故宫面积的2%。故宫的地面排水主要通过金水河汇集，但是蓄水依靠护城河。

今年7月19日01时到21日08时，北京全市暴雨平均213毫米；假如故宫暴雨全部由护城河调蓄，护城河的水位升高不超过1米，因为护城河和金水河的面积总和，占了故宫总面积的23%。

所以解决大暴雨造成的内涝，还要靠河湖大海绵的蓄和排。

    除了大大小小的海绵，竖向设计非常重要，这是微信群中我们对竖向设计的讨论，

北京市规划院许可认为在竖向设计中还要考虑洪水通道；比如即将发布的《江苏省海绵城市建设导则》，专门有“溪道”的设计要求。

    2006年11月1日，世界城市日上海论坛海绵城市分论坛，江苏省住建厅何伶俊处长对《江苏省海绵城市建设导则》作了介绍，其中第7章第2节：

7.2地表导流

    7.2.1基本要求

    7.2.2导流设施

    7.2.3涝水径流路径

发生超标雨水时，涝水可充分利用水系、道路、景观带、低洼绿地等形成的行泄通道排放。

（1）作为超标雨水径流路径的城市道路，其断面及竖向设计应满足相应的设计要求，并与区域整体内涝防治系统相衔接，合理引导涝水进入调蓄设施或排水管网系统。

（2）承担城市排水防涝功能的城市绿地，其总体布局、规模、竖向设计应与城市内涝防治系统相衔接，合理引导涝水排放。

（3）推荐使用水力模型对涝水的汇集路径进行分析，结合城市竖向和受纳水体分布以及城市内涝防治标准，合理布局涝水径流路径。

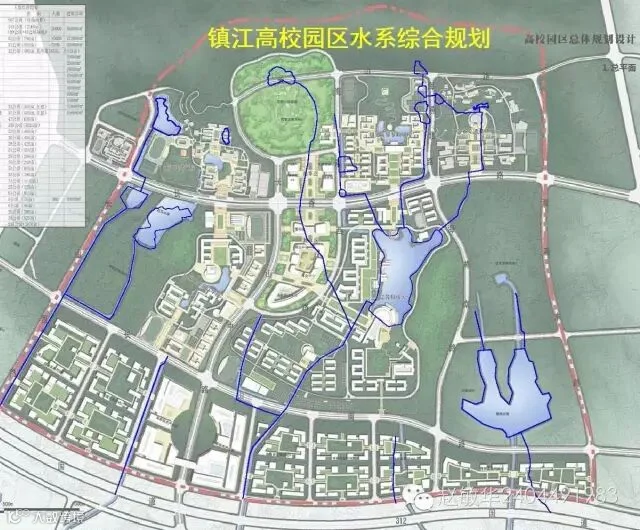

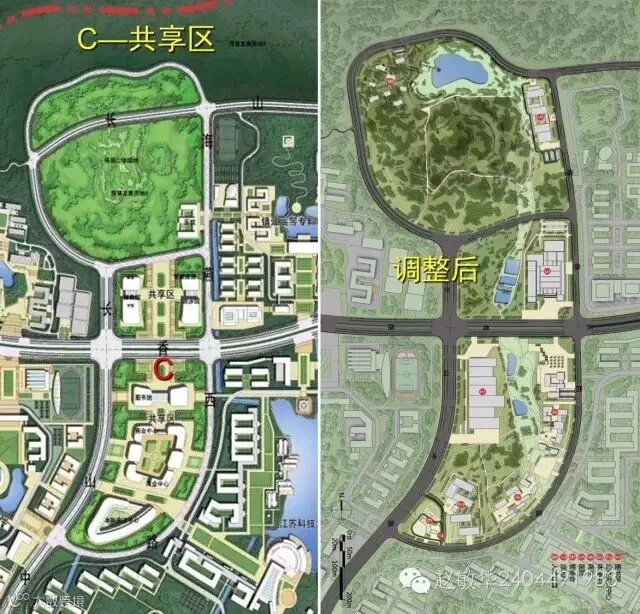

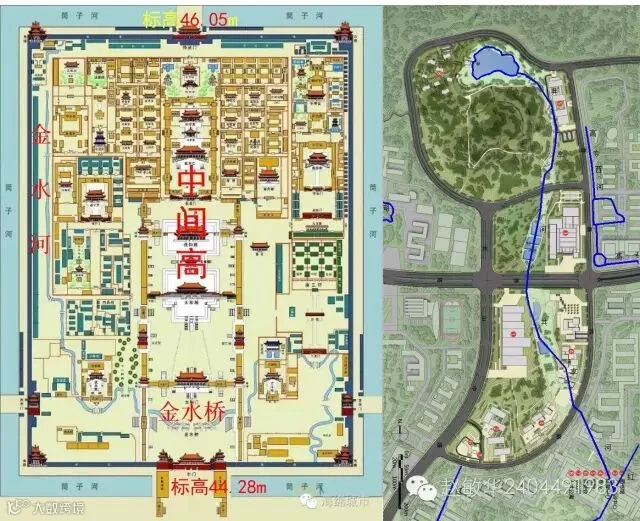

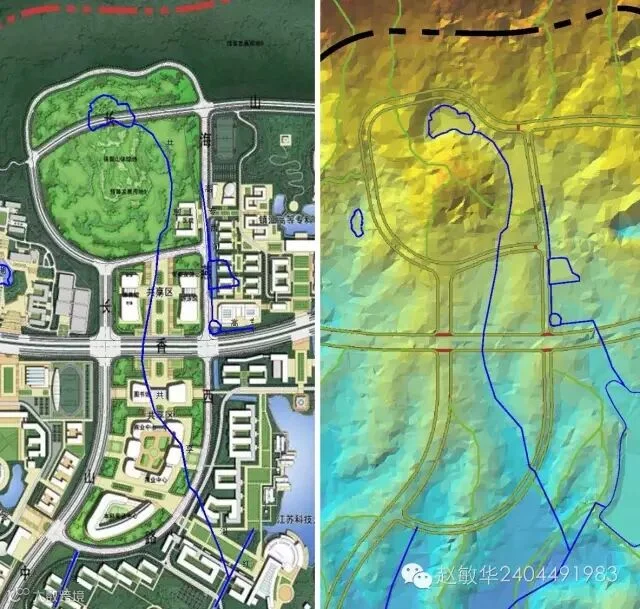

    比如2013年，我负责的《镇江高校园区水系综合规划》，

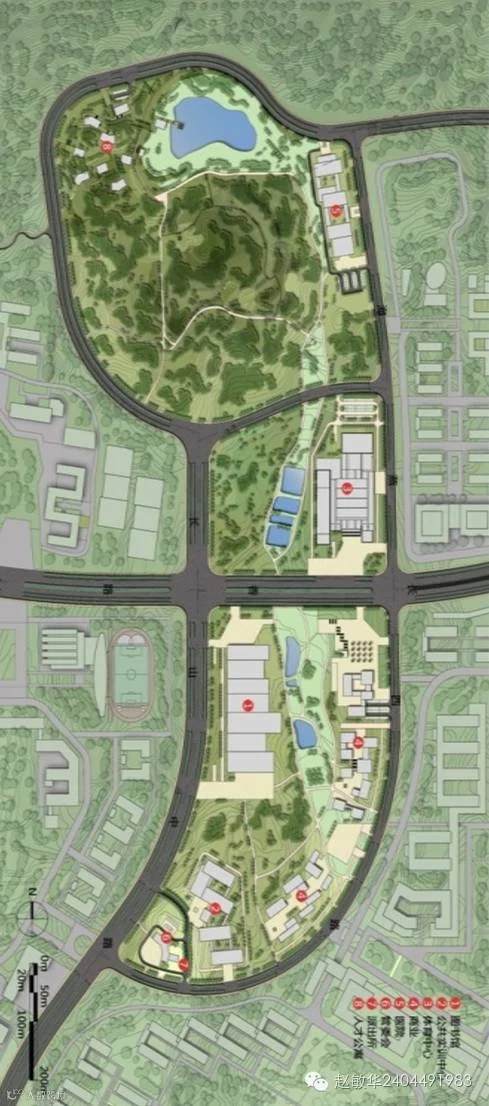

水系综合规划根据竖向地形及涝水径流路径的要求，对镇江高校园区共享区的土地利用和建筑布置，做了很大的调整，
因为原规划共享区的大量建筑和广场布置在涝水通道当中，
必须调整原规划用地和建筑布置，保留原涝水通道上的梯级陂塘系统，

不仅排水防涝更安全，镇江高校园区的景观效果也更好。

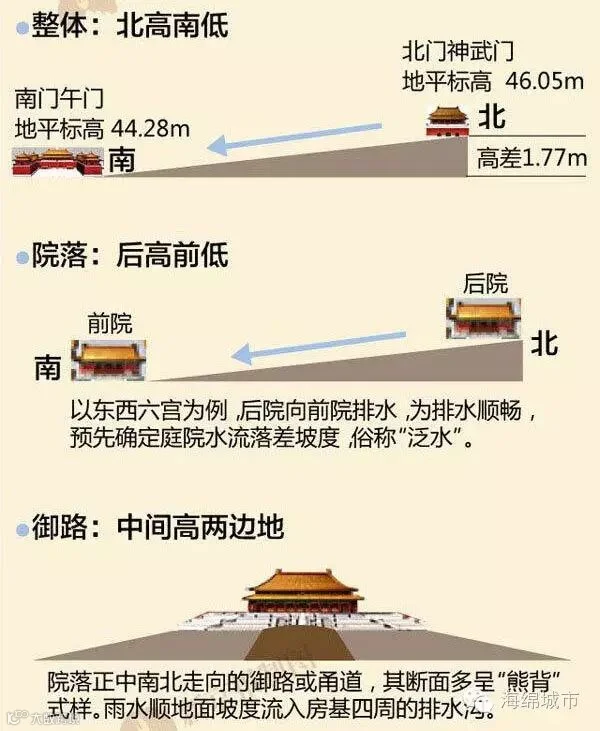

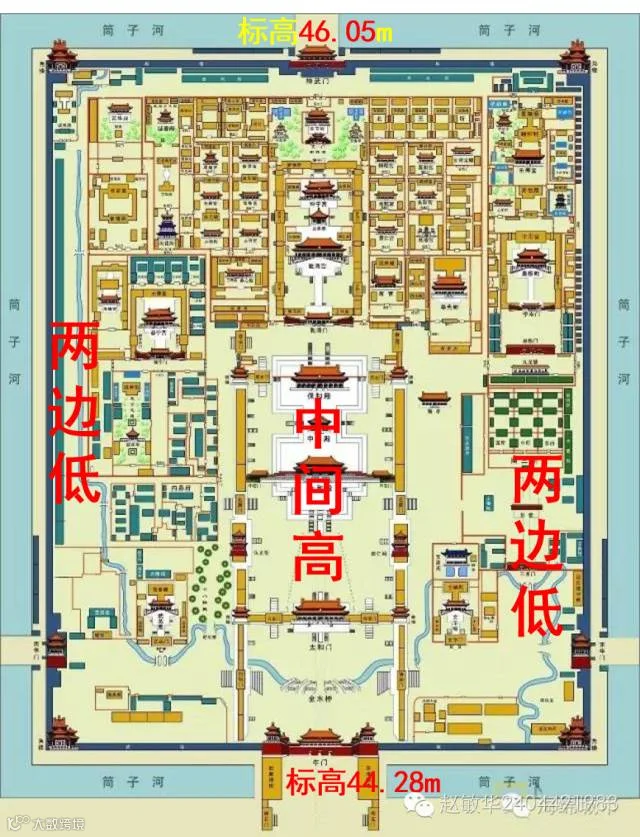

我们再来看故宫的竖向设计：

明代永乐十八年（1420年），故宫旧称紫禁城在元大都(1267年动工)的基础上建成。750年前的紫禁城规划师因地制宜应势利导，充分自然地形进行竖向设计，保留和开拓金水河作为排水通道，所以金水河南段依照地形自然弯曲；同时人工开挖护城河，作为军事防御和调蓄防洪，750年后的今天呢？

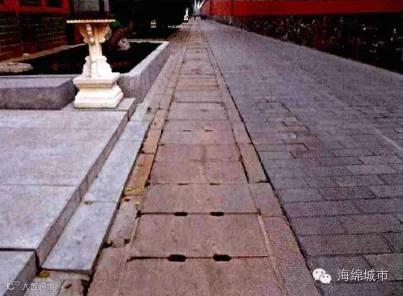

故宫排水的细节详见凤凰卫视的现场采访，请点击：
