直流配网工程应用案例

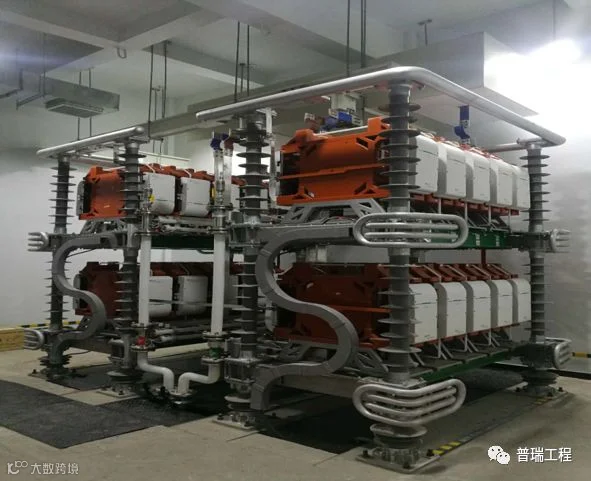

• 运行设备：换流阀、控保

• 工程参数：±30kV/18MW 两端柔性直流系统

• 采用模块化级联多电平拓扑（MMC）

• 采用交直流混合供电解决风电接入的通道输送容量限制

• 国内第一套采用MMC链式结构的柔性直流工程

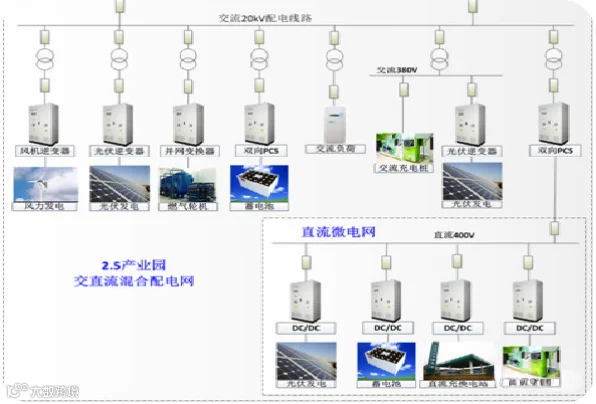

• 运行设备：中压直流换流站设备集成

• 工程参数：±10kV/15MW 两端柔性直流配网供电系统

• 采用模块化级联多电平拓扑（MMC）

• 对两个独立环网间的潮流进行灵活有效调配

• 提升园区分布式电源在高渗透率下的消纳能力

• 直流实现双电源合环，提高负荷供电可靠性

• 运行设备：中压直流换流站设备集成

• 工程参数：±10kV/3.5MW两端柔性直流配电系统

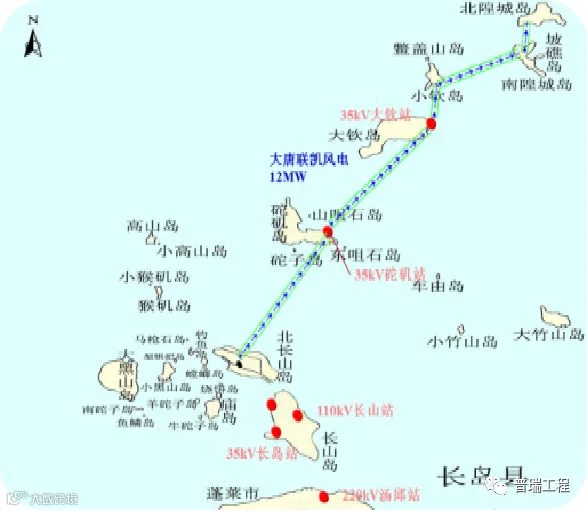

• 解决长岛北方五岛供电可靠性

• 通过交直流混合配网实现微网群互联及协调控制，改善海岛供电可靠性及稳定性

• 采用级联三电平（C-NPC）换流器，减小换流站体积，提高运行可靠性

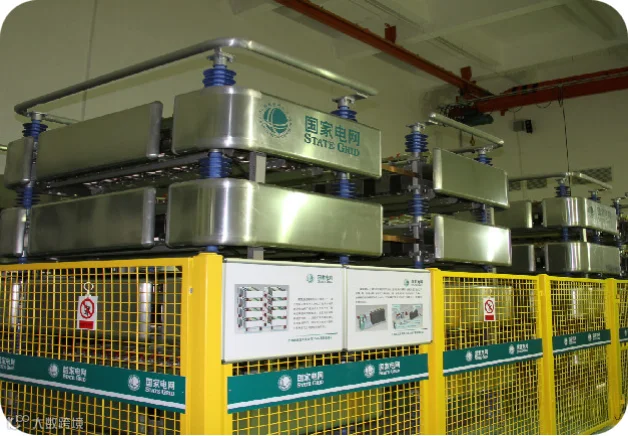

• 运行设备：中压直流变压器（DC/DC）

• 主要参数：

额定电压：±10kVdc/±375Vdc

额定容量：2.5MW

• 接入光伏发电系统，提升光伏发电效率

• 采用基于单有源桥拓扑结构，功率单向传送，整机效率高

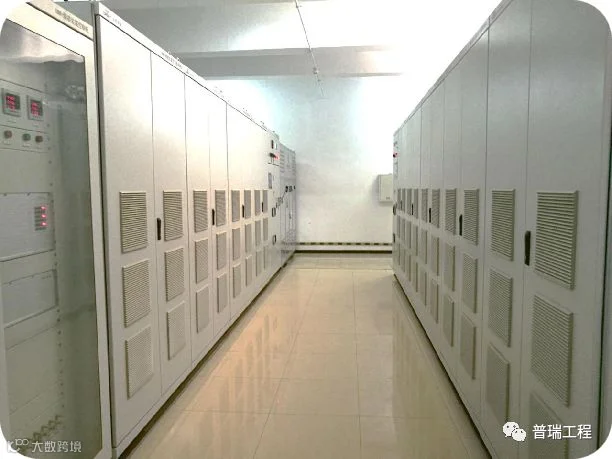

• 运行设备：链式储能变流器

• 工程参数：

直挂电压5kV，额定容量1MW，储能容量1MWh

• 平抑光伏电站功率波动，提高光伏电站光功率预测精度

• 采用基于DAB技术的链式直挂大容量变流器
