直流输电整体解决方案

输入条件

电源和负荷特点、传输容量、输送距离、电压等级等系统暂稳态特性、电能质量参数、电气设备能力初设方案、系统参数和设备选型。

可研成果

• 方案初步设计

• 方案技术可行性分析

• 方案投资成本分析和经济性比选

业绩

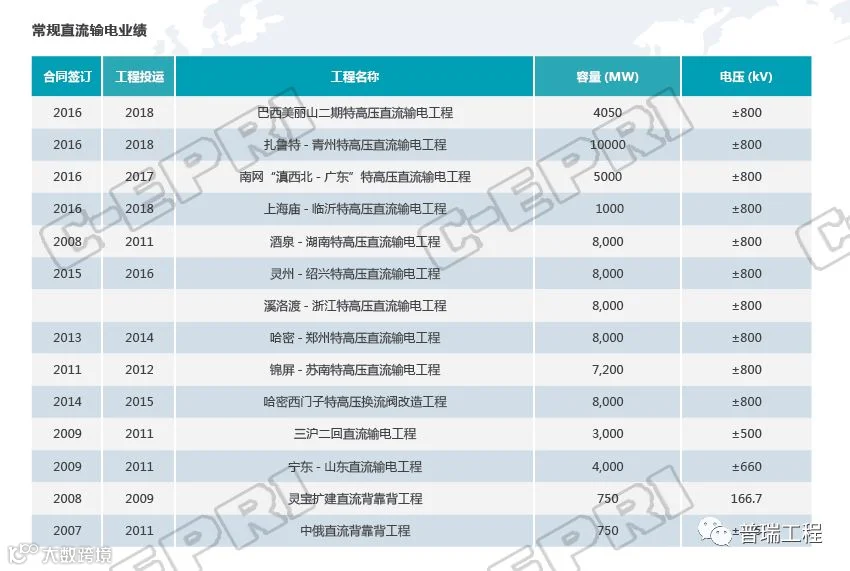

±500kV~±1100kV常规直流输电工程多项

• 渝鄂±400kV/1250MW 柔直联网

• 舟山群岛五端±200kV 直流电网

• 谢得兰岛±88kV/72MVA 柔直输电

• 厦门320kV/1000MW 海岛柔直输电

• 江苏500kV/900MW 海上风电柔直并网

• 苏州工业园区±10kV/15MW 柔直配网

• 南汇±30kV/18MW 风场柔直并网

稳态和暂态分析

• 系统全运行工况仿真

• 故障穿越能力仿真

• 控制逻辑

• 保护逻辑设计与仿真

关键设备

设计开发：特高压直流、柔性直流换流阀、高压直流断路器、直流控制保护系统等

其它设备

• 系统电气参数计算和设备选型

• 交流场

• 直流场

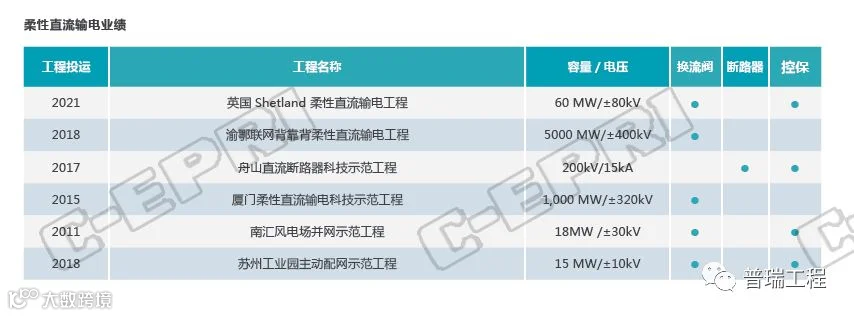

业绩

• 上海南汇风电场柔性直流输电工程

• 厦门±320kV 柔性直流输电科技示范工程

• 英国谢得兰(Shetland) 柔性直流输电工程

具有完备的常规直流输电装备、柔性直流输电成套装备、直流电网核心设备及控制系统的研发及制造能力，拥有完全 自主知识产权。产品技术成熟，工程业绩优良，可根据客户需求提供定制化、个性化的直流输、配电产品和解决方案。

特高压直流换流阀

大规模应用于国内工程，技术成熟。符合IEC60700-1 标准要求，适用于最高额定电压±1100kV、最高额电流 6250A 的特高压直流输电工程，并具有向下兼容能力。

• 9 级压装式 TCA 水冷电阻一体化设计

• 双重取能触发系统

• 低噪音分体式饱和电抗器

• 高强度绝缘槽梁

• 串并联配水设计

• 抗震烈度 8 度及以上

• 兼容 5、6 英寸晶闸管

柔性直流换流阀

具有完全自主知识产权，可供应柔性高压直流输电工程成套装备。品已大量应用于电压等级± 500KV以下的直流输电工程，并具备向下兼容的能力。同时在配电领域也得到广泛的应用。

• 三级屏蔽设计

•  9 度抗震等级

• 半桥子模块结构，紧凑化设计

• 秒级高速IGBT 驱动与短路保护技术

• 低回路阻抗设计模块化、积木式阀塔

• 容值干式电容器

• 全数字化状态监测

直流电网

提供包括换流阀、控保、中低压直流断路器、多端口能量路由器、电力电子变压器在内的系统解决方案，可实现配网的交直流混合供电及远距离直流供电，提升配网供电灵活性、可靠性，扩展供电半径及增大通道供电能力，适用于偏远地区供电、海岛、城市配网增容改造等多种应用领域。

• 直流换流站提供多种拓扑适应不同应用要求

• 基于DAB 拓扑的DC/DC

• 中压直流变压器

• 采用混合式直流断路器拓扑实现灵活的配网直流联络

• 小型化设计适应配网应用要求

直流断路器

公司具有±500kV 及以下级联全 桥式直流断路器的研发和生产能 力，产品已通过了 IEC62501 规定的所有型式试验，结构合理、运行可靠，整体技术世界领先。± 200kV/15kA 直流断路器已应用于舟山示范工程。

• 分断时间<3ms。

• 一体化设计，扩展能力强

• 双向快速分断及重合闸

• 快速识别故障及触发能力

• 双向快速分断及重合闸

• 多断口冗余

直流控制保护系统

自主研发的CPS5000型控制保护 系统总体架由 SCADA系统、控制层、就地设备IO层组成，结构清晰，任务明确，易于监视， 可将任一环节故障造成的影响和危害降到最小，最大限度地提高运行的可靠性，维护的方便性与灵活性。

• 分布式软硬件架构

• 控制双冗余、保护三重化

• 冗余系统无扰动切换

• 控保设备在线维修

• 嵌入式实时操作系统

• 百兆及 eTDM 高速总线

• 1000M 以太网通信

电力电子核心装备全套型式试验能力

特高压直流换流阀运行试验系统

• 最大稳态电压 ±80kV

• 最大稳态电流 7500A

• 最大故障电流 60kA

高压直流断路器运行试验系统

• 峰值电流 50kA

• 最大电流变化率 15kA/μs

• 分断时间 4kV/s ≤ 3ms

特高压直流换流阀绝缘试验系统

• 最大直流电压 ±2400kV

• 最大冲击电压 ±3600kV

• 最大交流电压 600kV

柔性直流换流阀运行试验系统

• 最大电压 50kV

• 峰值电流 60kA

• 最大电压变化率 4kV/s

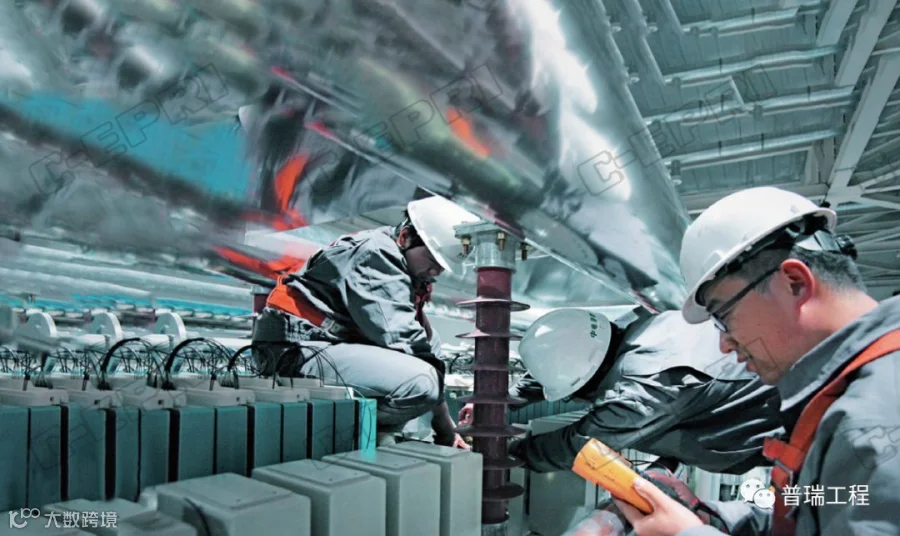

专业团队，严格培训和选拔，由项目经理、技术指导及安全监察组成严格培训和选拔，安装调试指导工作经验丰富。

• 安装调试指导工作经验丰富

• 合理科学的安装计划和安装调试规范

• 全方位的安全监管及突发事件应急处理能力

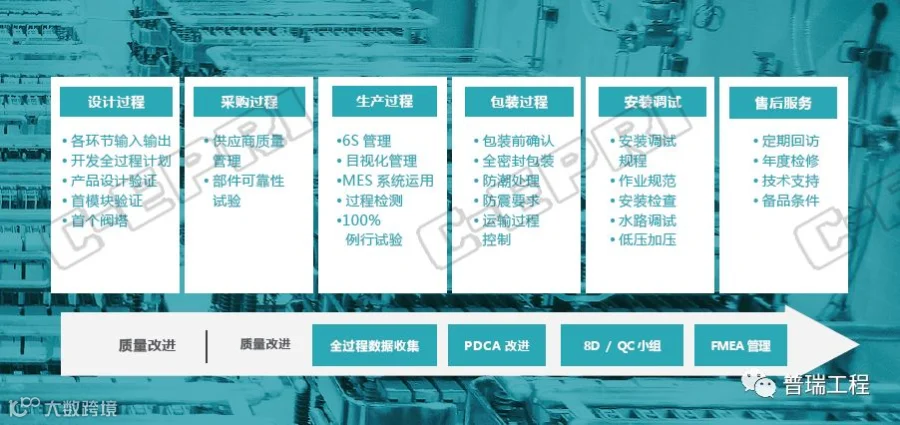

• 过程标准化、流程化，全过程可追溯管理

提供故障分析、运维检修、应急抢修、备品备件保障的完整体系。

• 7×24 小时客服中心 通过手机APP、微信公众号、网站等多种形式，及时、有效地完成在线技术答疑、咨询、远程指导等;

• 运维检修 根据设备运行情况及需求提供定制化检修方案;

• 应急抢修 具有应急抢修机制和专业队伍， 对事故进行分析和提供解决方案;

• 备品备件 建有客户专属备品库房，解决客户在备品存储、维护、检测方面的问题。

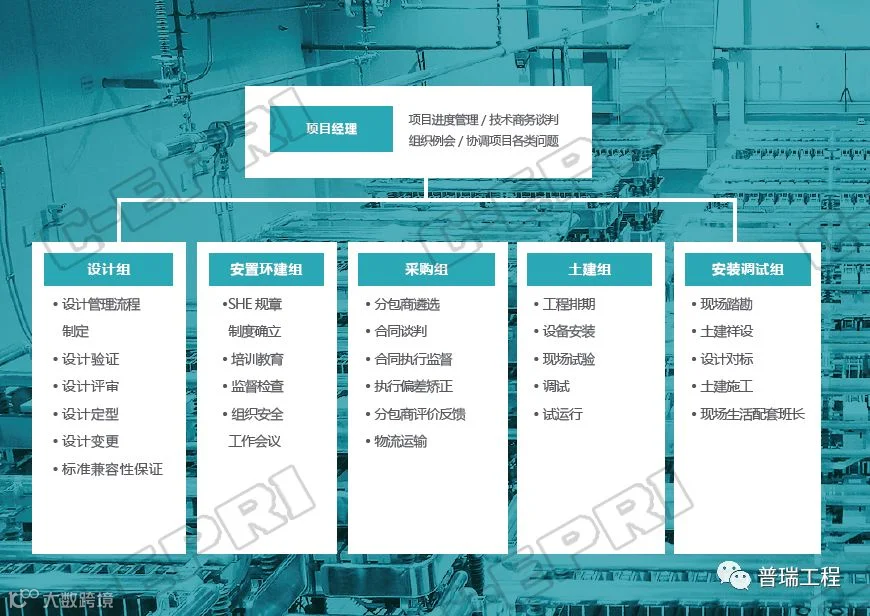

具备覆盖设计管理、组织管理、质量管理、进度管理、供应链管理、分包商管理、安健环管理、风险管理、会议管理、安装调试管理等全业务流程的EPC能力。可根据国内外业主的具体要求，提供一揽子交钥匙工程解决方案。
