电力系统分析及咨询业务

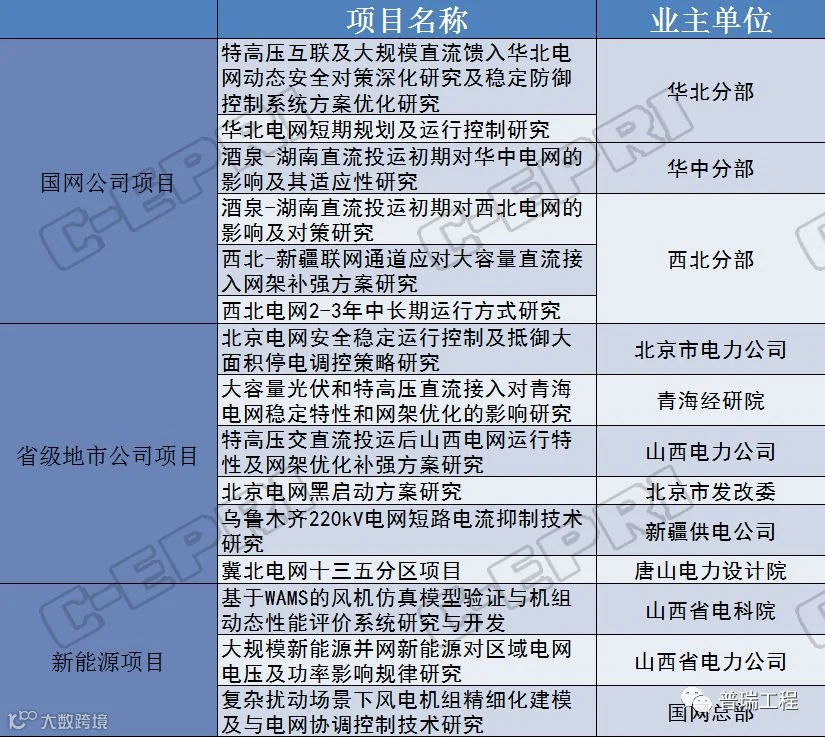

在电力系统分析及咨询方面，主要从事电力系统稳定分析、电力系统运行与控制等方面的研究和工程服务工作。自2013年起至今，为国网总部、网公司、省及地市公司提供了多项电力系统咨询服务，同时取得丰硕科研成果，获得多项科技进步奖，并申请及发表了多项专利和论文。
短路电流及电磁环网运行控制
产品主要提供电网短路电流水平评估及超标原因分析、抑制措施方案、电磁环网分区方案及运行控制策略等方面服务。目前已形成500/220、750/330、750/220等电压等级多套电磁环网运行控制成熟方案。
大电网安全稳定运行及控制
产品主要提供超/特高压交直流系统运行控制方案服务，具备电网潮流特性、稳定特性分析能力，提供运行控制、安控策略、高/低周策略和振荡解列的三道防线措施方案。
新能源并网领域技术咨询
产品主要提供基于WAMS的常规机组、新能源仿真模型验证以及动态性能评价方案，提供在线仿真模型验证及动态性能评价软件系统，辅助电网运行分析人员调整和优化仿真参数。
基于D5000平台的WAMS高级应用软件
基于D5000平台的WAMS高级应用软件是以网省公司D5000平台WAMS数据为基础，研发的一系列WAMS高级应用软件，实现了电力系统安全稳定运行分析及辅助决策功能。
主要软件产品包括源网动态性能在线监测及评价系统、新能源安全预警及智能分析评价系统、低频振荡扰动源定位系统、次同步振荡扰动源定位系统等，先后在西北、华中、山西、陕西、安徽、北京、黑龙江等网省公司投入运行。

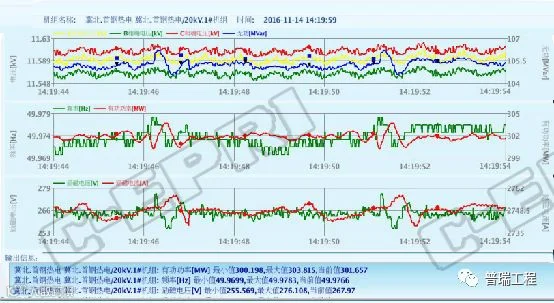

源网动态性能在线监测及评价系统
低频振荡扰动源定位系统
新能源安全预警及智能分析评价系统
次同步振荡扰动源定位系统
源网动态性能在线监测及评价系统
背景
发电机组源网动态性能对电力系统稳定运行具有重要影响。目前源网协调工作主要通过机组入网试验、网源核查等方式开展，缺乏实时性和有效性。
鉴于此，我公司基于D5000平台开发完成了源网动态性能在线监测及评价系统，通过实时监测机组网源动态响应，及时发现网源动态性能异常的发电机组，为源网协调工作提供技术支撑。
系统简介
源网动态性能在线监测及评价系统对同步发电机组源网协调性能进行在线监测、分析及评价，识别运行状态异常的发电机组，甄别动态性能较好的发电机组，并对涉网机组源网动态性能进行排名评优。
系统通过评估同步发电机组与电网的协调性，促进发电机组源网动态性能提升，发挥涉网机组对电力系统安全稳定的基础性支撑作用，以保障电网的安全稳定运行。
系统功能
调速系统性能评价
结合调速系统的基本运行方式和参数设置，对机组一次调频等响应特性进行监测和评价。
AGC性能评价
利用AGC监测数据，对选定时间段内AGC投退记录和AGC动作情况进行统计，并评价AGC调节性能指标。
励磁系统性能评价
根据励磁系统在电网扰动后的实际响应情况以及运行性能指标要求，评价励磁系统AVR及PSS性能指标合理性。
AVC性能评价
基于监测数据对机组级AVC性能、地区级AVC性能进行评价，并统计AVC投运率、调节合格率和母线电压合格率。
应用案例

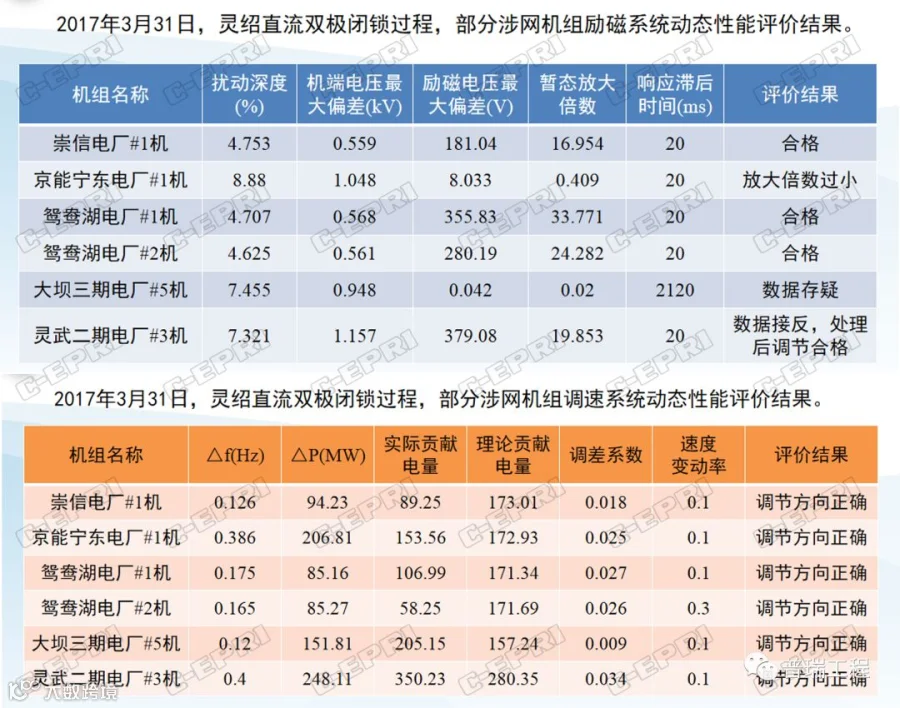

2017年3月31日12:36:20，特高压灵绍直流突发双极闭锁，事故过程中，源网动态性能在线监测及评价系统准确捕捉到了电网的扰动，并记录了各涉网机组电压和频率变化全过程，在线分析机组源网动态性能各项指标，实现了对机组励磁系统和调速系统动态性能的准确评估。
低频振荡扰动源定位系统
背景
随着大型互联电力系统的发展，电力系统低频振荡时有发生，为了降低低频振荡对电网的影响，高效快速识别低频振荡扰动源变得十分迫切。
鉴于此，我公司基于D5000平台开发完成了低频振荡扰动源定位系统。
系统简介

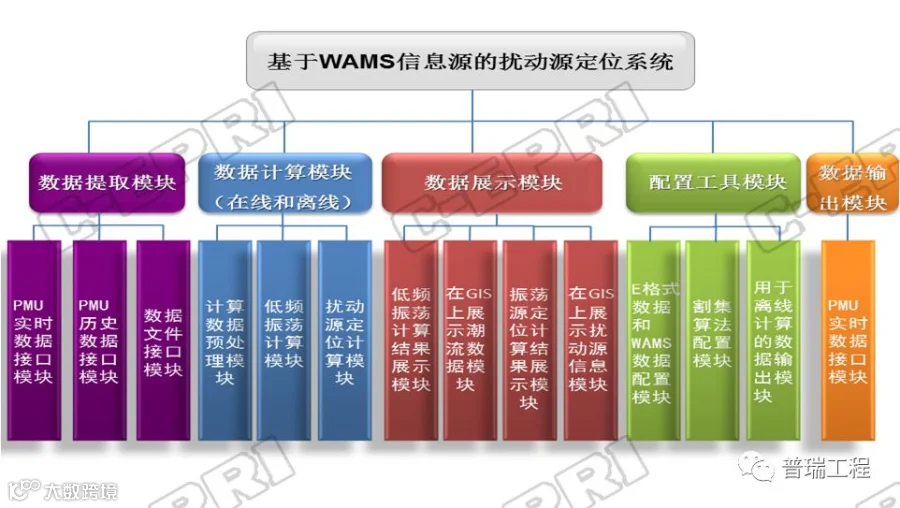

低频振荡扰动源定位系统以电网拓扑结构为基础，通过在线监测、分析电网主要断面与机组的运行状态，监测低频振荡事件，在低频振荡发生后快速定位扰动源，并提供相关辅助决策措施。
系统通过快速识别低频振荡扰动源，并提供相应的辅助决策预案，为电网运行调度管理人员提供有效的技术支持，保障电网安全稳定运行。
系统功能
扰动源主要模式监测及自检
基于WAMS采集的主要割集断面信号量，根据主要振荡模式的阻尼和振幅变化，启动定位功能；基于D5000平台获取电网主要断面的网架拓扑结构变化，检查割集断面的适应性。
扰动源定位判断分析
基于割集能量法，判断扰动区域与机群；基于力矩分解，判断工作异常的控制器。
扰动源预警及辅助决策
当系统主要振荡模式不满足运行要求时，为调度人员提供反映系统运行状态的指标，给出便于处理事故的定位信息，提出控制方式调整措施。
应用案例

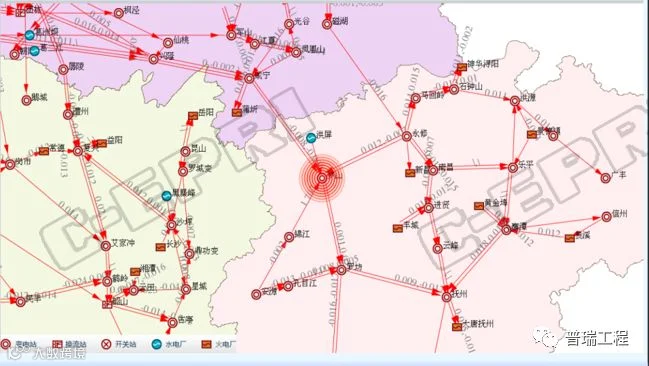

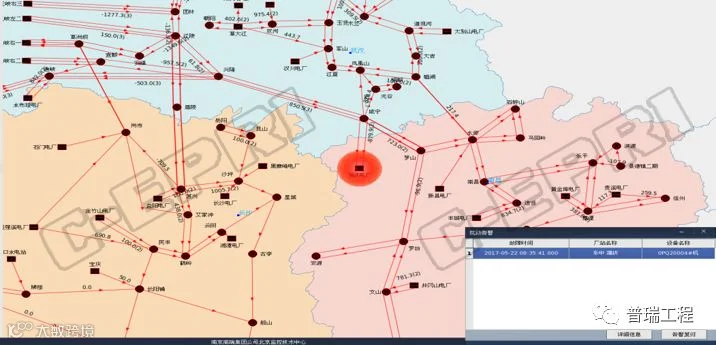

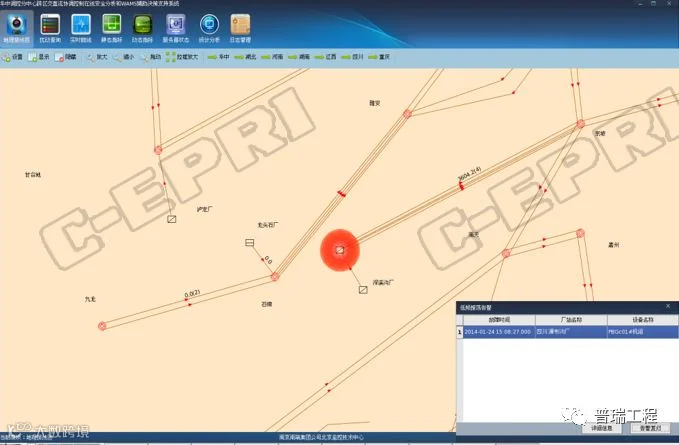

2017年3月27日17:42-17:47蒲圻电厂出线发生功率波动，上下波动30万；长南I线、省间联络线功率波动不明显,电网波动过程中国网华中分部扰动源监测及定位分析系统及时捕捉到振荡并准确定位扰动源为蒲圻机组，并同时在华中电网调度台推出了告警。
2016年12月21日22:10-22:20电网发生功率波动，国网华中分部扰动源监测及定位分析系统及时捕捉到振荡并准确定位扰动源为三火机组，并同时在华中电网调度台推出了告警，为华中电网事故处理提供了科学有效的技术支撑。

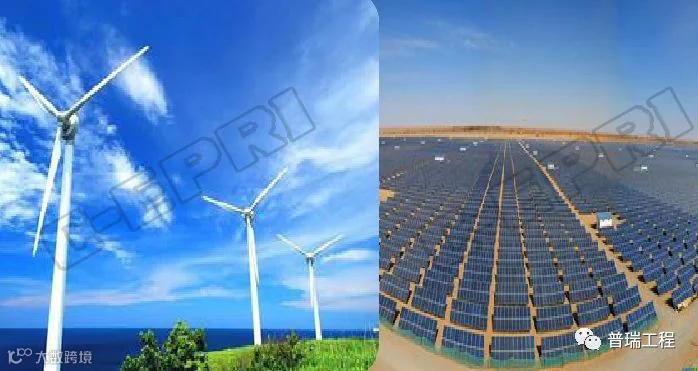

新能源安全预警及智能分析评价系统
背景
在新能源快速发展的同时，也给电网运行带来了困难和挑战。新能源发电的不确定性、反调峰特性给电网调峰带来了巨大的压力，电网的电能质量、潮流控制等系统安全稳定问题日益突出。这就需要加强现场运行监测、增加分析评价等技术手段以适应标准要求和促进专业管理技术的提升。
系统概述
系统基于D5000平台构建统一监测和安全预警支撑平台，根据新能源相关标准规定的并网关键指标，全面监测新能源场站内相关信息，实现新能源技术指标、经济指标分析和评价以及风电数据特性的挖掘分析功能，建立了新能源技术指标、经济指标分析一体评价系统，达到新能源场站数据实现新能源运行工况在线分析、异常情况自动统计、调度经济优化运行效果。
系统功能
在线监测预警
通过监测新能源场站的涉网设备运行状态、无功电压信息和有功控制信息，以及对并网关键指标的监视和告警，实现实时在线监测新能源场站的运行信息，掌握新能源系统的实时运行工况。
智能分析评价
依据风电场、光伏发电站接入电力系统等相关技术规定，通过对各项并网技术指标的分析，实现新能源场站并网关键技术指标的监测，满足新能源场的技术指标和经济指标设计要求。
运营优化决策
针对新能源数据进行出力极值、短时波动、利用小时数、调峰贡献、气象资源等方面的深入数据挖掘，分析新能源的波动特性和调峰特性，为新能源的安全调度、优先调度提供数据支撑，指导新能源场站的安全运行。

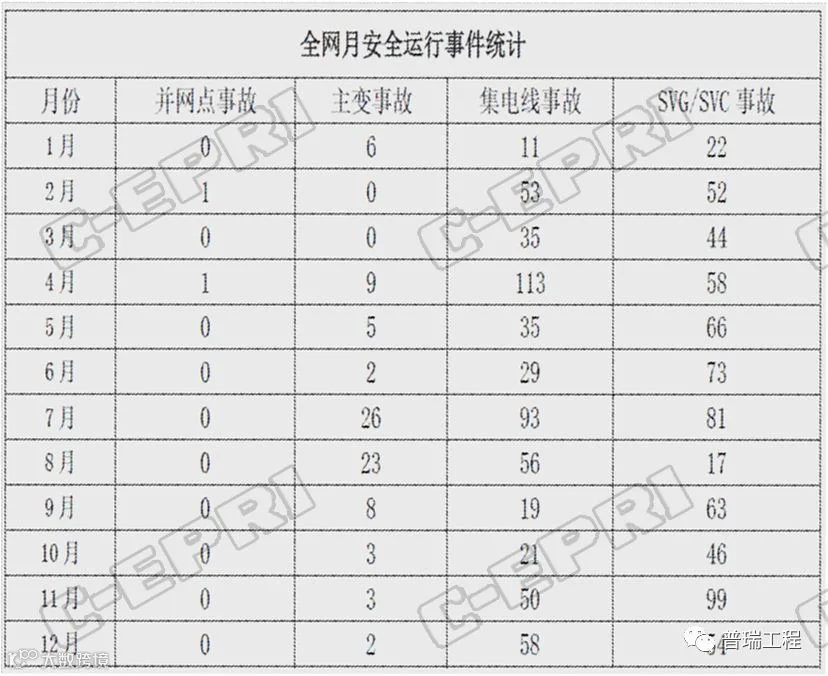

系统特点及应用

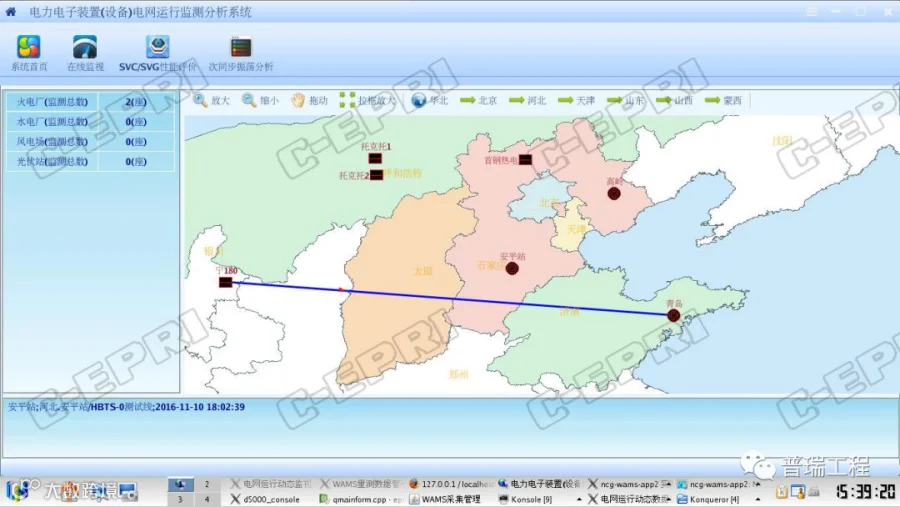

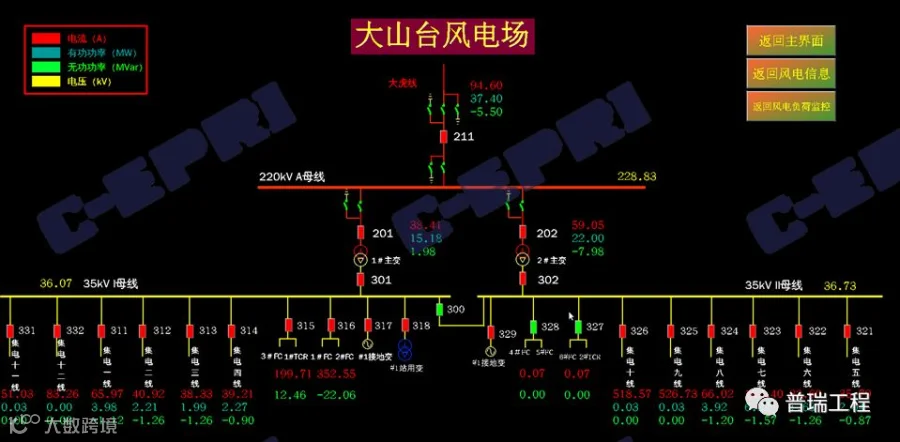

运行工况监测

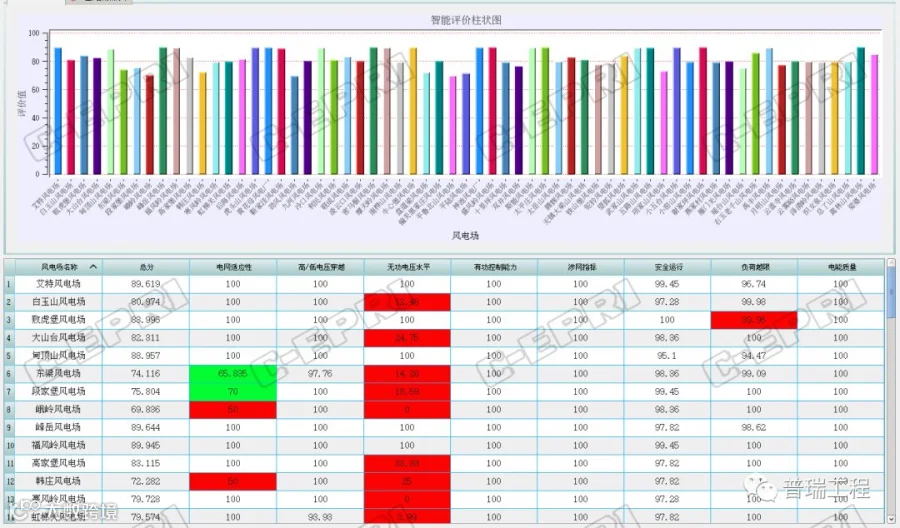

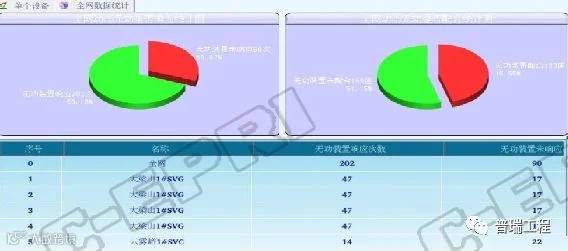

智能分析评价应用

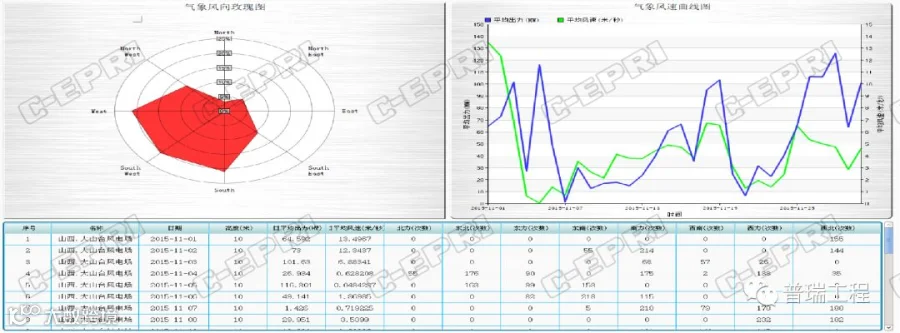

数据挖掘应用
辅助决策应用
次同步振荡扰动源定位系统
背景
目前，电网次同步振荡事件频发，现有监测主要依靠现场机组扭振保护装置，只能在机组扭振保护装置动作后才能掌握次同步振荡相关信息，无法起到全局预警的作用。
鉴于此，我公司基于D5000平台开发完成了次同步振荡扰动源定位系统。
系统简介
次同步振荡扰动源定位系统以电网拓扑结构为基础，通过在线监测、分析电网主要断面与机组的运行状态，监测次同步振荡事件，计算阻尼特性指标，实现扰动源的快速定位，同步提供相关辅助决策。
系统通过快速识别次同步振荡扰动源，并提供相应的辅助决策预案，为电网运行调度管理人员提供有效的技术支持，保障电网安全稳定运行。
系统功能
在线监测功能
在线监测次同步振荡事件的发生，同步推出告警信息，并分析振荡事件中的振荡频率、幅值、相位等振荡参数，同时启动故障数据记录的功能。
振荡源在线定位功能
当监测到电网次同步振荡事件，根据次同步振荡各项参数计算次同步能量和超同步能量，通过对次同步能量和超同步能量的计算分析实现对次同步振荡振荡源在线定位功能。
扰动源预警及辅助决策
推出告警，为调度人员提供反映系统运行状态的指标，给出便于处理事故的定位信息，提出控制方式调整措施。
系统验证

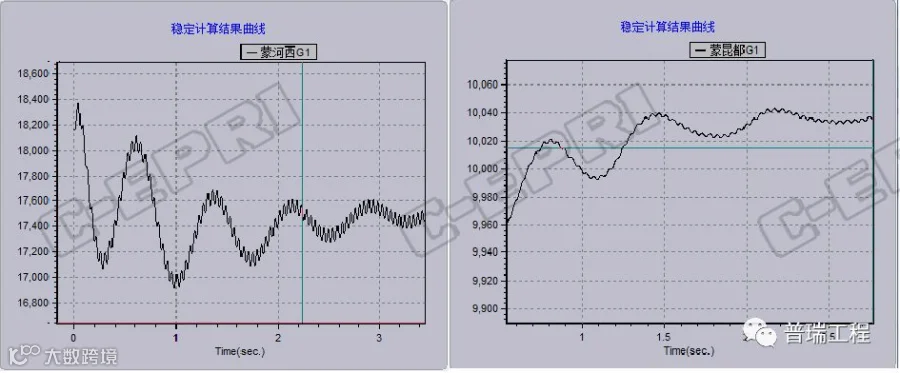

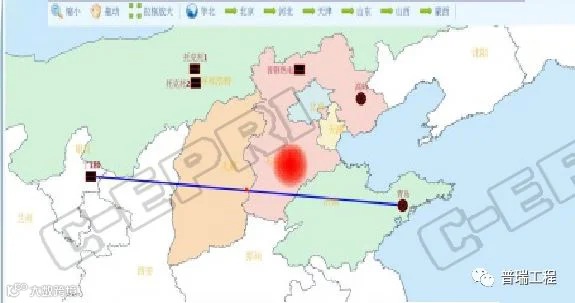

在电力系统仿真程序BPA中模拟电网发生次同步振荡，以蒙河西G1为扰动源，生成次同步振荡过程电网数据为算法验证仿真数据。

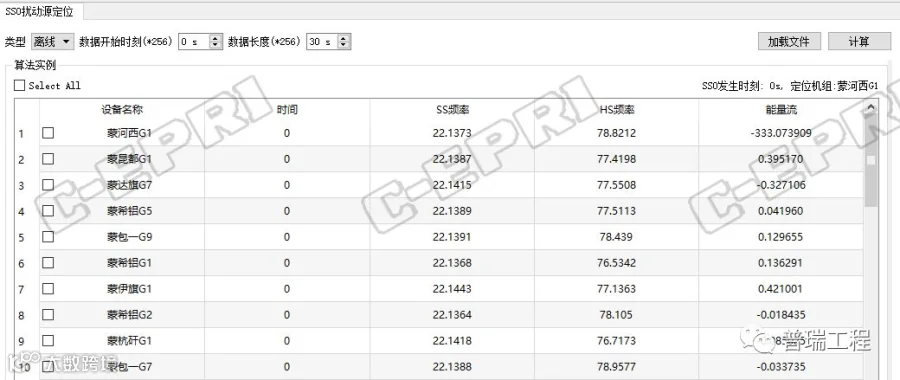

将仿真数据输入到次同步振荡分析离线算法程序中验证，经过计算、分析，离线算法验证程序确定扰动源为蒙河西G1,验证结果和仿真数据中设定的扰动源一致。
