系统简介

电力电子设备智能运维系统引入了当今流行的“云、大、物、智、移”相关技术，实现了自动化数据与信息化手段的深度融合，通过对各类数据的高度整合和数据信息的可视化展现，实现对生产运行信息的全景监视和分析，通过各个智能算法模块实现对设备运行状况智能诊断，提升电力电子设备的运维管理效率。

主要功能

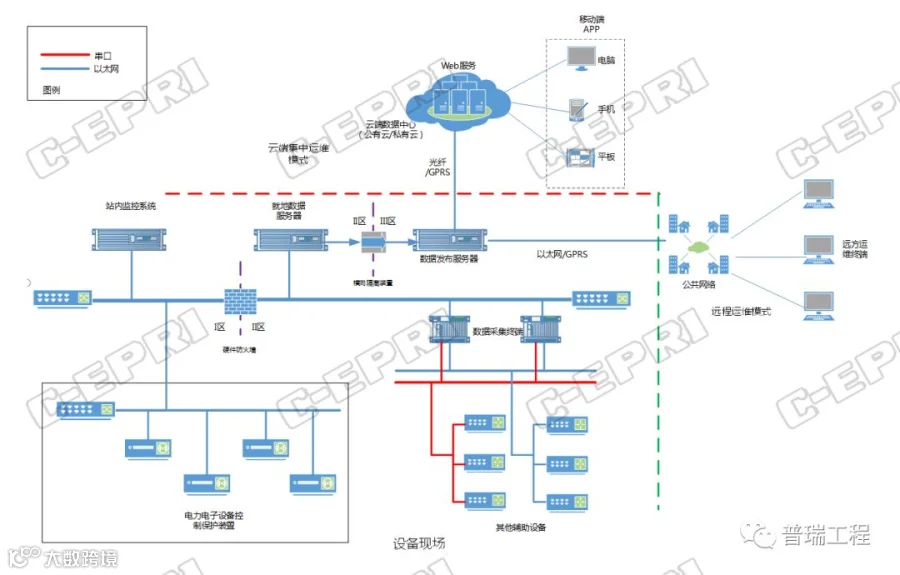

智能运维系统在线实时采集所维护站点的设备运行数据，并按标准模型存入数据中心，通过各种智能算法模块对采集数据进行智能分析与统计，实现对运行设备的智能监控，设备正常运行时定期统计设备运行状况及时发现问题并做出预警，当问题出现时自动进行信息归纳、故障诊断、出具故障报告、推送维护建议等，通过多样化的数据展示手段，改变过去直接面对枯燥数据的方式，以多种统计图表相结合的方式更直观的呈献给运维人员。

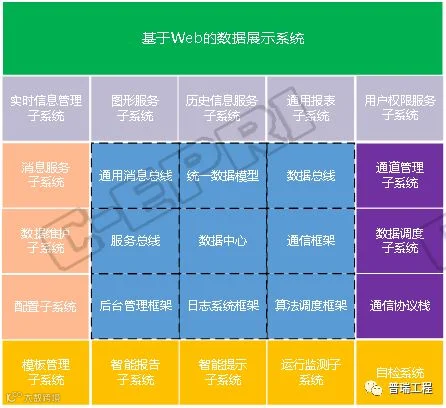

软件架构

该系统包括两部分，一部分为通用基础数据管理平台，定义了各类数据结构、公用接口以及各个功能模块的标准开发框架，另一部分为针对电力电子设备智能运维的功能需求在通用基础平台框架的基础上开发的各个业务系统，两部分内容组合在一起共同构成电力电子设备智能运维系统。

概述

换流阀是柔性直流换流站中的核心设备，换流阀一旦出现故障，不仅会导致直流输电的停运，甚至引发重大的安全事故。在线监测系统利用微型传感器技术实现实时的采集换流阀的运行状态，通过采集数据的建模与分析，进而实现故障预警。柔性直流输电换流阀在线监测可以大大提高换流阀运行的可靠性，保证换流阀的利用率，为运维人员提供科学的检修指导。

系统主要功能

换流阀在线监测系统可实现对换流阀IGBT运行结温、子模块的电容电压、子模块水流量、阀塔温湿度、开关频率等运行参数的实时在线监测、实时记录分析并预测换流阀的运行状态；通过对柔直换流阀运行状态监测，及时发现、记录并报警换流阀关键零部件在运行时的异常问题，预防各种安全事故隐患，降低换流阀设备故障停运的概率。

系统结构

换流阀在线监测系统光纤测温装置采集的温度信息与模块采集单元采集的子模块运行参数信息，完成相应运算后，将数据上传至装置实时显示，其中主要包含：

a.下位机（控制机箱）：完成数据接收、分类、处理，将处理结果打包发出；

b.上位机（工控机、显示器）：接收数据并存储，将数据以波形形式显示于人机界面上，手动修改监测警戒值等。

一次领域

• 拥有世界最大的直流输电装备生产基地

• 国际领先的直流换流阀实验室以及电力系统和电力电子仿真中心

• 参与多项直流输电工程项目

二次领域

• 广域测量及控制领域：开展同步相量测量技术，WAMS高级应用技术的产品研发和推广

• 电网安全稳定控制领域：开展大电网紧急控制技术，大电网交直流协调控制技术，风电接入稳定控制技术，厂网协调控制技术及大电网安全预警控制技术的产品研发和推广等。

二次领域业务

• 电力系统分析及咨询业务

• 基于D5000平台的WAMS高级应用软件
