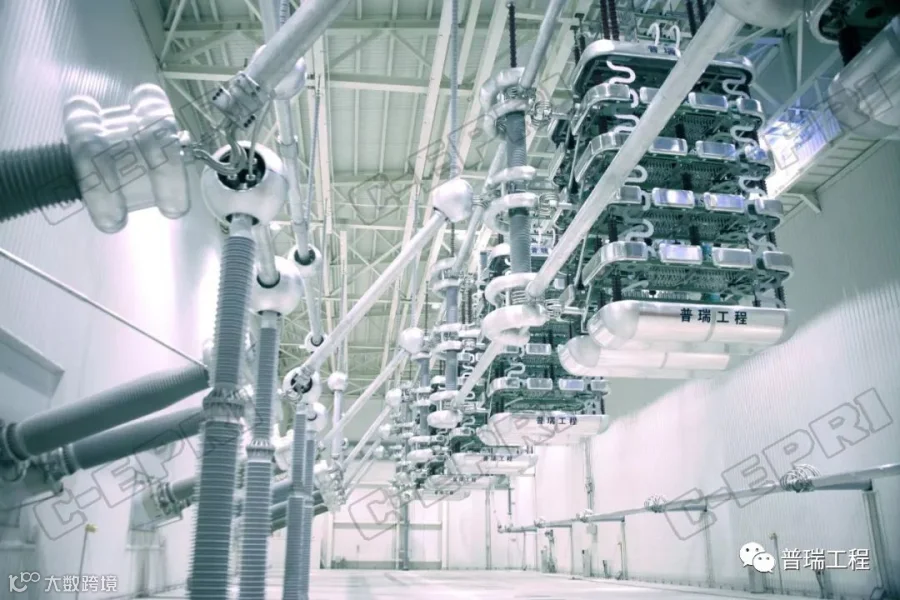

❂产品特点
9级压装式TCA
采用液压加载压装力的结构，组装效率高，压力可根据温 度变化自适应调整，温度适用范围宽，适用性强，稳定性高， 静态安全裕度>6，动态安全裕度>3，可靠性高
水冷电阻一体化设计
阻尼电阻和取能电阻的一体化设计，螺旋形水道，无流动死区， 新型防腐电极，寿命大于35 年，直接水冷却方式，冷却容量大， 断水耐受时间3000W•18s
高强度绝缘槽梁
新型无卤素，阻燃绝缘材料，满足欧盟WEEE 环境友好材 料标准，新型模压成型工艺，大尺寸成型一致性好，应力 分布均匀，抗弯强度>500Mpa
低噪音饱和电抗器
利用铁芯损耗阻尼开通振荡，避免单独设置阻尼电阻，简化设计，提高可靠性，分体式设计，工程适用性强，阻尼特性优越， 确保晶闸管工作安全
双重取能触发系统
大容量储能、瞬时取能、双重取能设计， 电磁兼容水平达到4 级，关键零部件采用军品级，可靠性 高，智能晶闸管正向过电压保护功能
不锈钢迎流锥形电极
消除电极结垢，冷却水管和电极一体化
抗震烈度8 度及以上
6 点悬吊双列阀塔结构，层间柔性阻尼悬吊
兼容5、6 英寸晶闸管
适用于不同电压等级场景使用，提高设计复用度
串并联配水设计
支路流量均匀，元件冷却充分
TTM
监控保护功能完备，抗干扰性能优异，双重取能方式，暂态低 电压运行性能出色

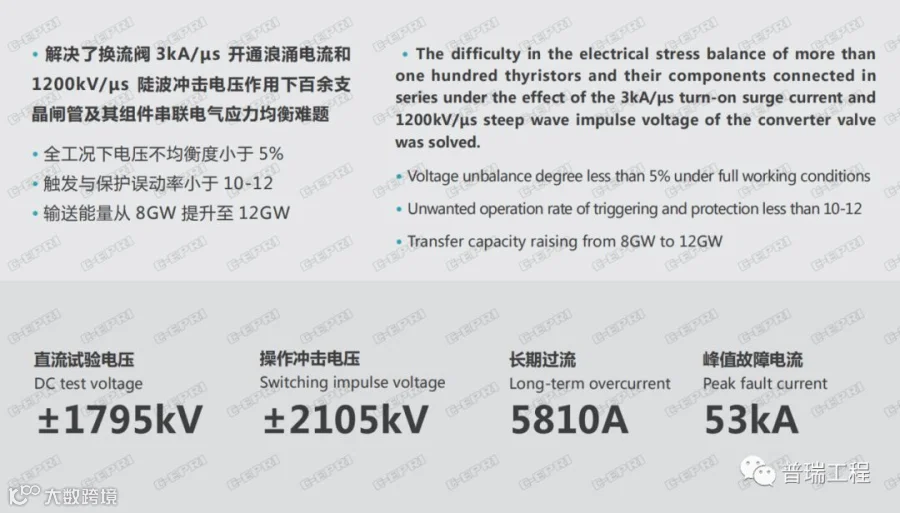

❂±1100kV/5500A特高压直流换流阀技术特点及参数

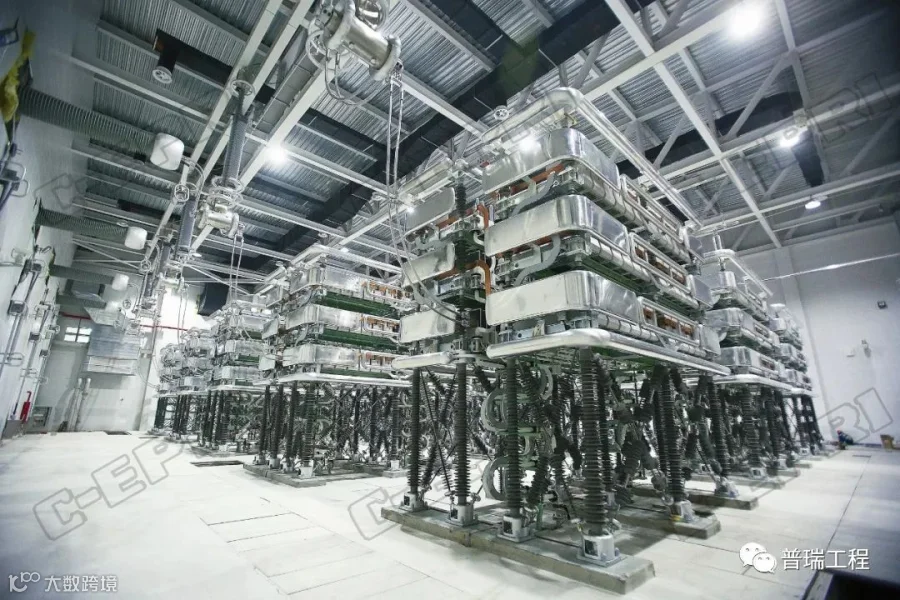

❂产品特点
半桥式拓扑
采用半桥式拓扑结构，可进行投入、切出、故障、冗余的多种 状态的快速切换，具有较高的性价比
模块化设计
子模块是最基本电气单元，由多个子模块构成阀段，再由几十 个阀段构成阀塔，积木式设计，便于扩展、安装和维护
漏水检测
通过漏水检测装置，实时监测水冷系统的漏水状态，及时发出 漏水警报，提高柔直阀可靠性
回路低阻抗设计
采用优质导电材料、低阻安装工艺，实现整体回路低损耗、 升温小，减少过冲幅值，提高部件裕度，增强可靠性
9 度抗震设计
采用高强度的绝缘槽梁、绝缘支撑柱，分布式应力均衡设计， 阀塔满足9 度抗震要求
布线规范化
子模块的光纤汇总至总光纤槽，光纤槽沿绝缘槽梁规范化布 置，便于光纤的安装及维护
悬浮电位固定
通过可靠的金属导线连接，实现均压系统和水冷系统的电位固 定，优化均衡阀塔的电场分布
等距离对角冷却
水冷系统采用等距离对角冷却技术，每个子模块进、出水温度 一致性高，实现了换流阀整体散热均匀

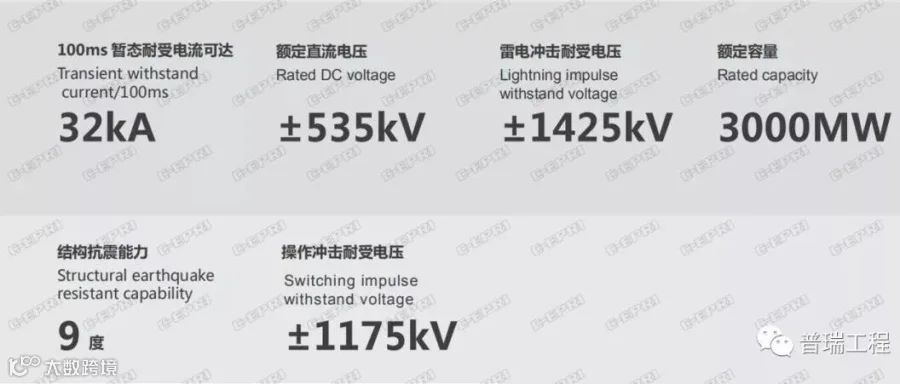

❂±500kV 柔性直流换流阀技术参数

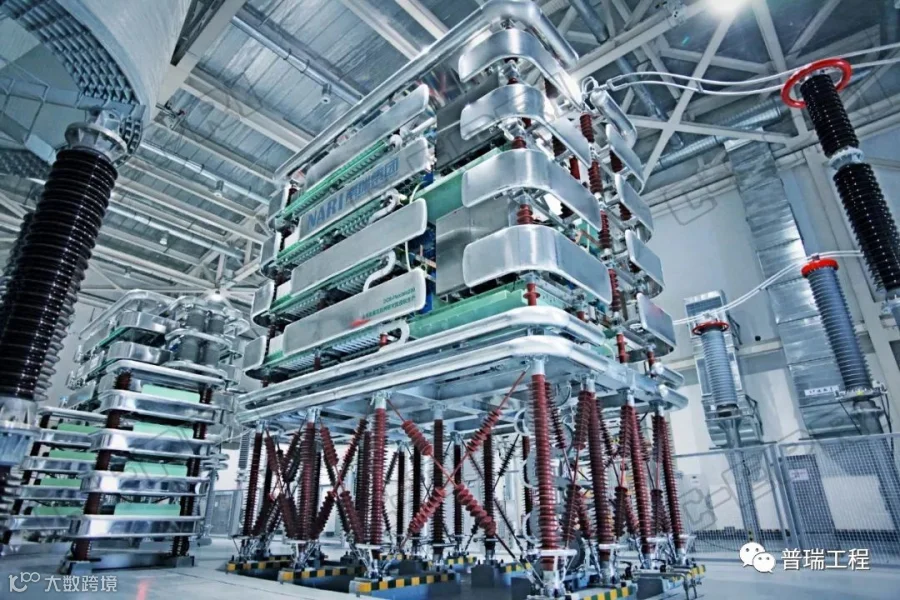

❂产品特点
分断能力强
IGBT 器件5倍以上3ms 大电流关断能力
均压均流
动态均压均流度小于5%
供能系统
功率随负载波动灵活可调，分层分级均压隔离，可靠性高
可靠性
模块配置冗余度>5%，快速开关断口冗余度50%，控保装置双冗余供电
灵活拓展
电气与结构一体化设计，具备良好的扩展能力
故障识别
控保系统在百微秒内识别故障，并实现数百全桥模块在纳秒级内同步触发
高速开关
采用真空开关，结构紧凑，易集成设计，分断时间2ms

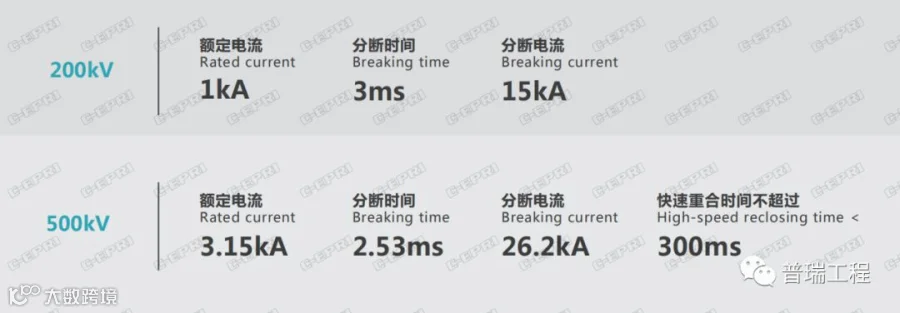

❂技术参数

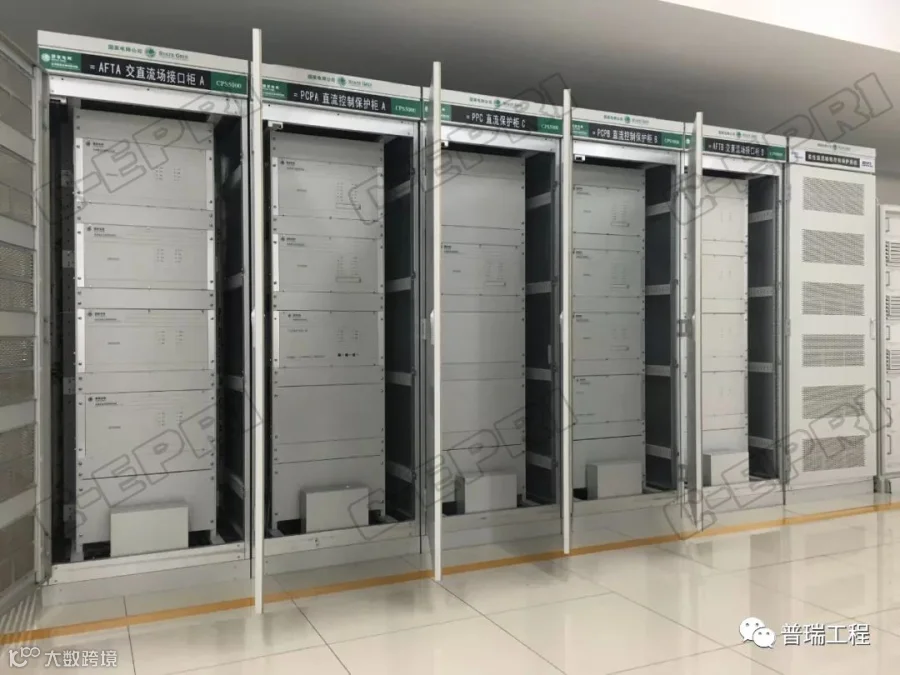

❂产品特点

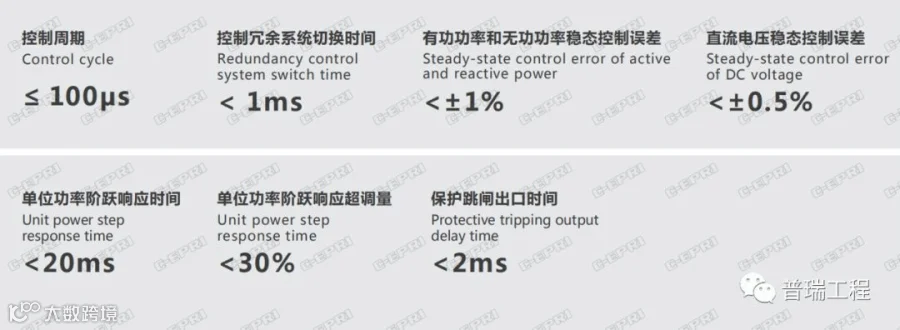

采用分层分布式系统架构的开放式通用软硬件平台
保护系统三重化配置及3取2保护输出逻辑
功能完善的高性能人机界面
百兆级eTDM 高速总线通信
嵌入式实时操作系统
控制系统双冗余配置及毫秒级无扰动冗余切换技术
高效便捷的可视化编程软件
模块化、标准化信号接口设计，具有高可扩展性
基于IEC61850 的千兆以太网通讯技术
在线热插拔更换故障板卡，无需停机
❂技术参数
