智能电网系统控制

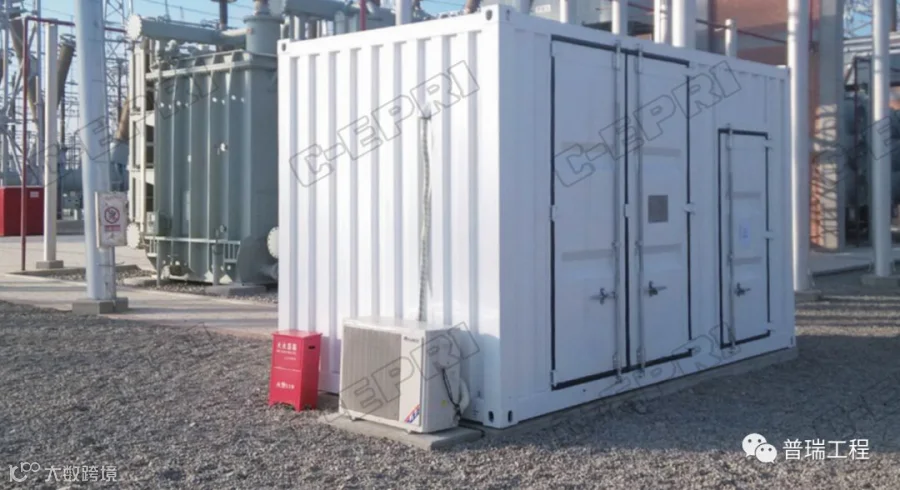

直流电流通过中性点流入变压器绕组，在交流系统中产生严重谐波并引发变压器振动、噪声加剧等直流偏磁现象，严重影响电网安全稳定运行。本产品适用于电压等级 110kV 及以上中性点接地受直流偏磁影响的变压器。

❂产品性能特点

• 基本原理

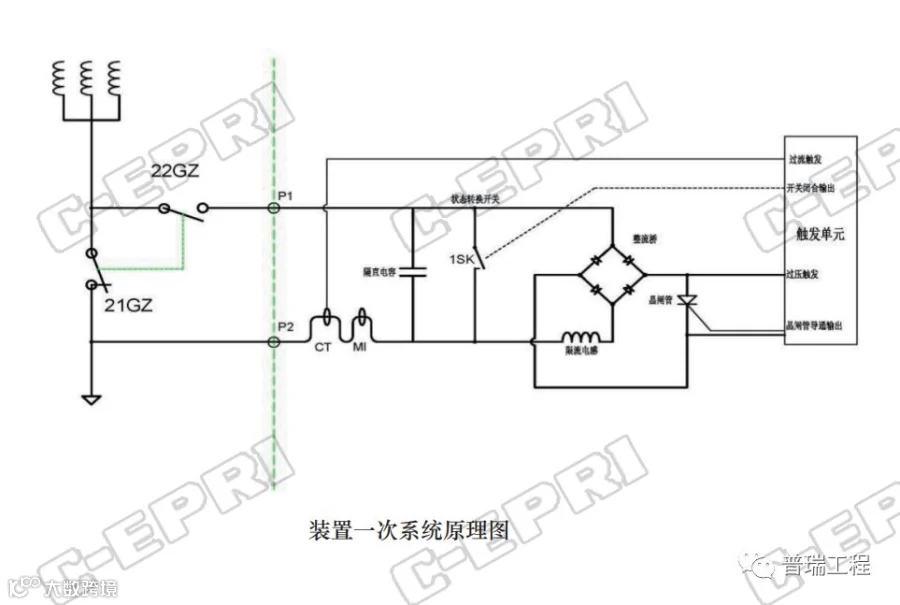

采用在变压器中性点串入电容器的方法隔离中性点直流电流，利用与电容器并联快速开关实现中性点直接接地和电容接地运行方式的转换。通过大功率晶闸管旁路回路实现对电容器的快速保护。

• 系统结构

PAC-50K 抑制变压器中性点直流电流装置由三部分构成，一次系统柜、测控单元、后台监控终端。

• 装置运行状态及模式

自动运行模式、手动运行模式和定时运行模式。

• 产品特性

（1）利用快速闭合开关实现中性点的直接金属性接地与电容器接地的状态转换；

（2）当电容接地过电压时，利用晶闸管快速旁路，使状态转换开关闭合，快速进入直接接地运行方式；

（3）内嵌测控单元，根据不同的运行方式检测中性点 电流或电压，实现直接接地和电容接地的运行方式转换；

（4）一台后台监控终端可同时监控多台隔直设备，当终端退出运行时不影响装置运行；

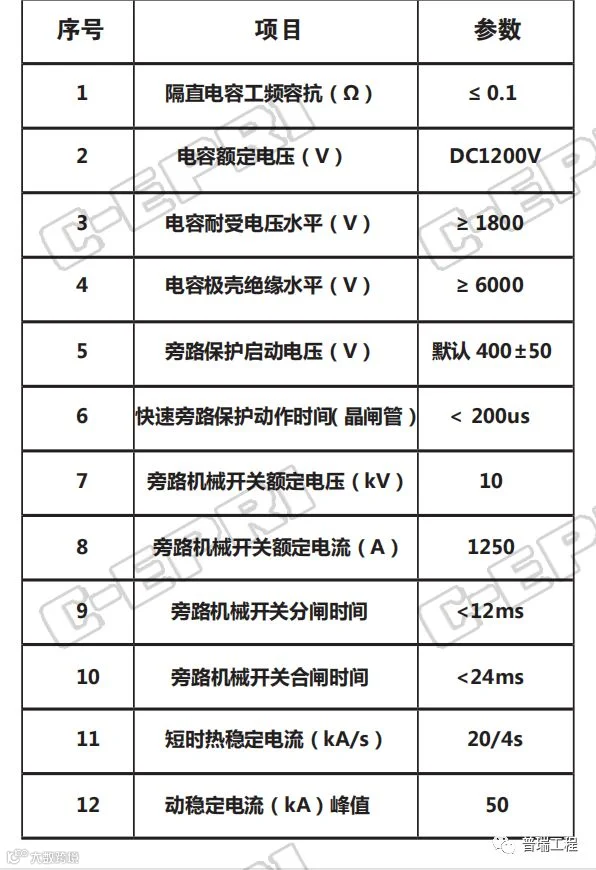

❂核心参数

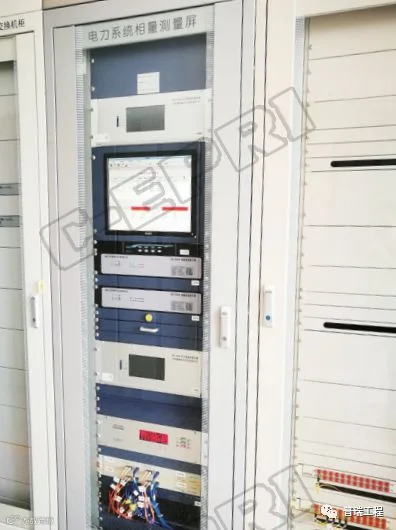

用于变电站和水电、火电、核电、风电、光伏等多种形式的发电厂站的信息同步测量

❂产品性能特点

• 符合国网 PMU“四统一”标准

全面通过国网 PMU“四统一”标准化规范检测，具有规范要求的统一的外观接口、信息模型、通信服务、人机交互、参数配置、应用功能、版本管理。

• 高性能的硬件平台

装置采用先进的低功耗嵌入式高速多核处理器，运行稳定可靠，积木式架构利于产品的调试、现场维护和产品升级。

• 嵌入式实时多任务软件平台

装置采用嵌入式实时操作系统 QNX 作为软件平台，具有超强的稳定性、可靠性和可维护性。

• 全面综合的监测功能

装置具备完善的实时监测、实时记录和暂态录波功能，可以完整地记录电力系统的稳态、动态和暂态过程，准确捕捉各种系统扰动和异常运行状况。

• 发电机功角及内电势测量

装置可以利用轴信号测量发电机功角和内电势。也可以通过软件计算发电机功角和内电势。

• 强大的通讯功能

支持双数据集中器冗余组网配置配置；支持通过双平面接入最多 8 个主站。

• 输入信号接口灵活

装置的输入通道可以直接测量交流电压、交流电流、直流电压、直流电流、开关量信号。每个通道的量程可以独立配置。

• 守时能力强

装置内部采用高精度晶振和守时电路，在北斗 /GPS 信号丢失的情况下能保证 10h 内采样时钟误差不大于 150us。装置在运行过程中，只要捕获到一颗卫星信号便可保证走时精度。

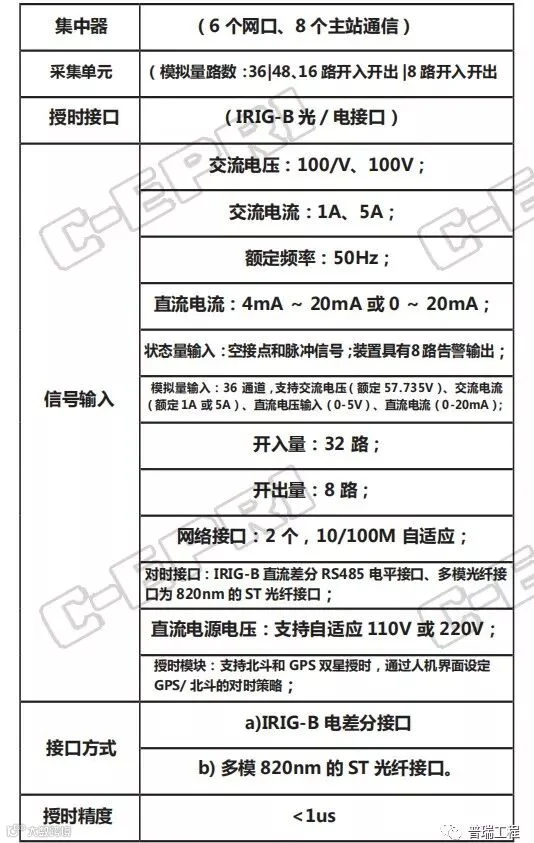

❂核心参数

❂产品性能特点

• 先进性

采用小波变换技术，多尺度分析故障行波数据，准确确定故障距离。测距精度基本不受线路长度、故障位置、故障类型、负荷电流、接地电阻、故障时电压相角、大地电阻率及一些较强干扰的影响。具备双端、单端、网络化测距多种工作模式。

• 精确性

测距精度高，误差≤300m。

• 适用性

利用现场设备采集暂态行波信号，节省增设专门设备费用。

• 自动化程度高

具有全面的软硬件自检功能，故障数据的传输、储存、分析、处理等全部自动完成，支持信息网络发布。

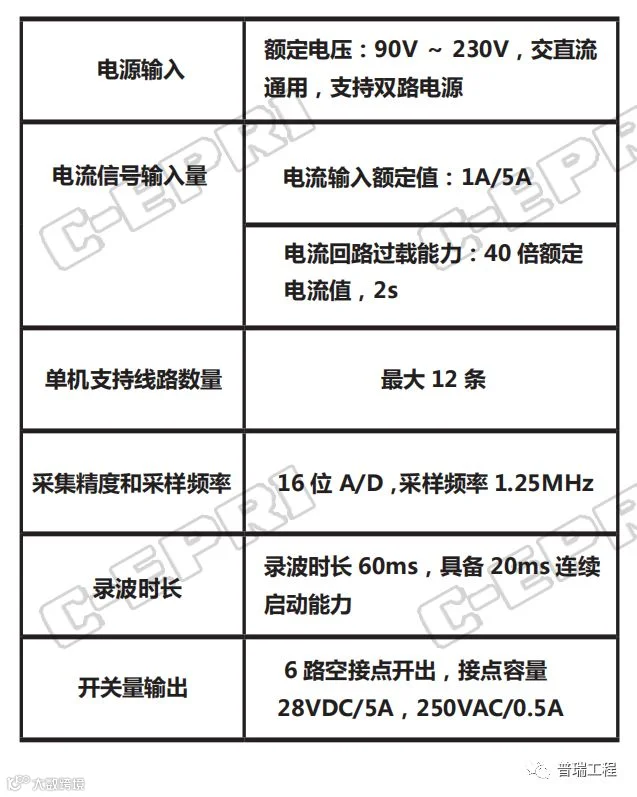

❂核心参数

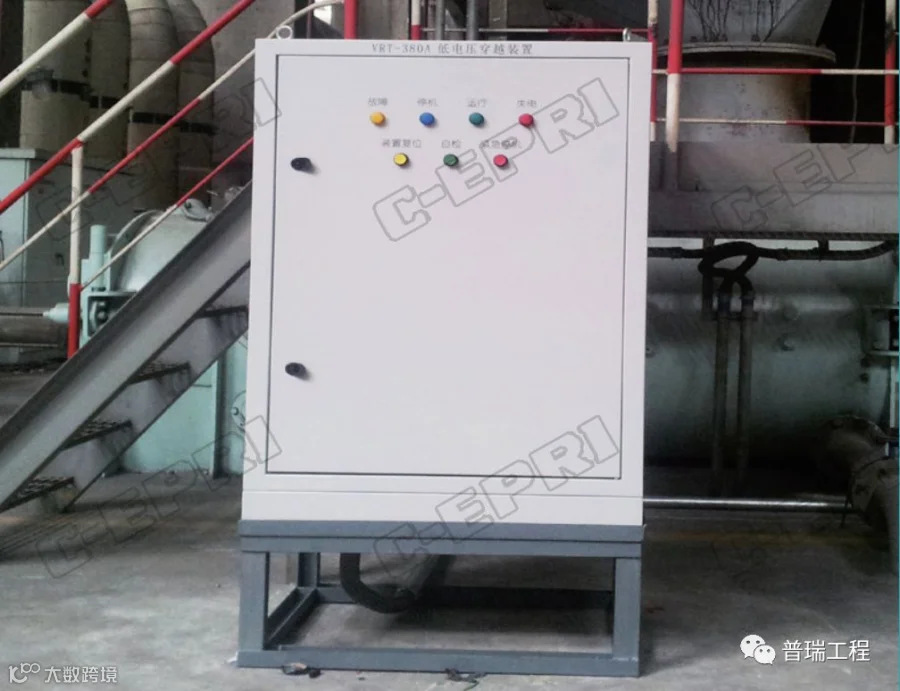

VRT-380A 应用在火力发电厂给煤机、给粉机、空预器系统，提升该系统用变频器低电压穿越能力。确保当电网电压深度跌落时（可支持最大跌落深度 0.2pu），变频器不停机、正常工作，保障辅机与火电机组的连续稳定运行，进而确保机网安全。

❂产品性能特点

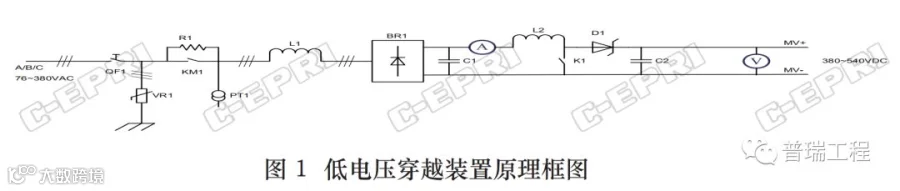

• 工作原理

VRT-380 系列装置利用电力电子高频斩波技术，当电网电压发生深度跌落时，将来自电网残压进行高频斩波升压，实现输出电压泵升、稳定功能。

• 装置运行状态及模式

停机模式、自检模式、运行模式。

• 产品特性

（1）微妙级的高频斩波技术，确保极低的输出电压纹波；

（2）纳秒级的主控系统，确保极低的系统响应时间；

（3）电力系统级的控保策略，确保装置完备、可靠、安全的工作性能；

（4）积木化的设计思路，实现输出路数及容量的无缝便捷配置；

（5）智能化的自检系统，实现后期运维的便捷性；

（6）高穿、零穿、人机交互功能的自由化配置，满足客户多样化需求。

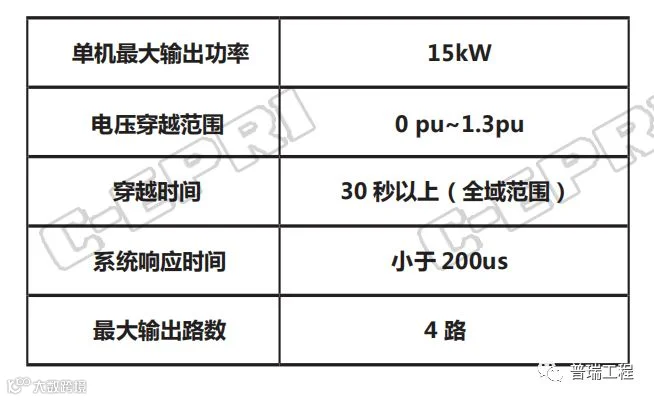

❂核心参数

本产品适用于 110kV 及以下常规变电站，装置安装在开关柜中，对各间隔的信息、保护出口信息进行录波和故障分析，可以解决开关偷跳等原故障录波装置分析困难或者无法安装的场景；本产品适用智能变电站，同时可以作为故障分析的备用录波系统。

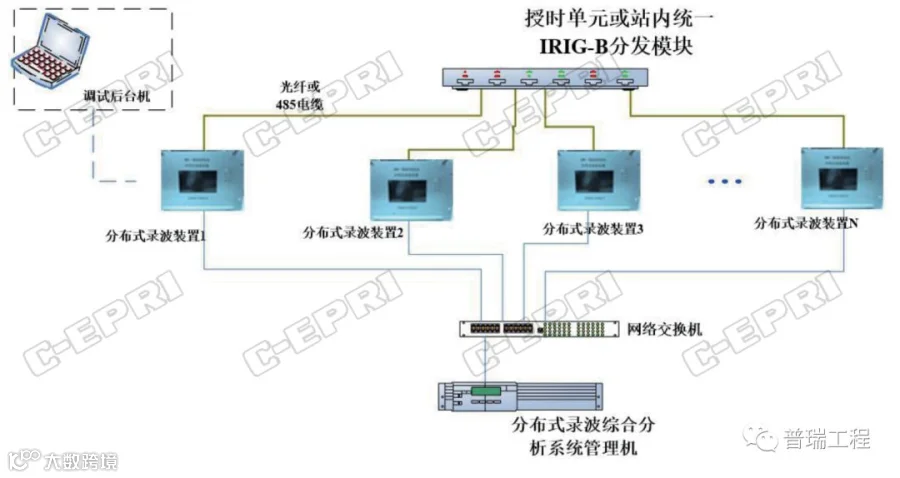

❂系统架构

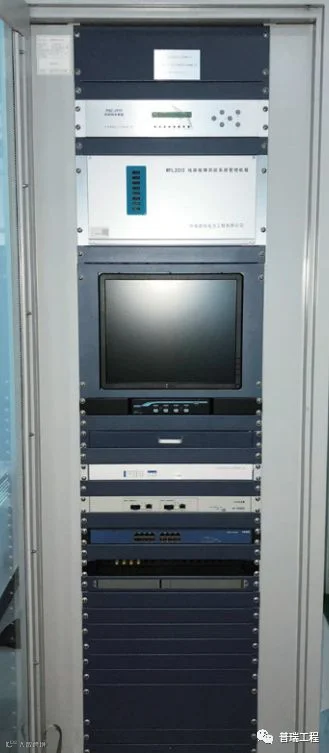

DWR 变电站分布式电网故障信息综合分析系统由录波采集单元和管理机组成。

❂产品性能特点

“壁挂”和 19/2 寸标准机箱两种，可以完整的记录三相交流电压电流、零序电压电流、断路器分合闸线圈电压电流、保护出口动作信号、温度等用以分析断路器动作原因全过程数据。所有的操作均可以在站内管理机或远端调度系统进行，特别适用于无人值守变电站。

采样率更高，能完全记录由于电力电子设备的广泛应用而引入的高次谐波和间谐波分量充分做到出线间隔处异常行为的全记录。

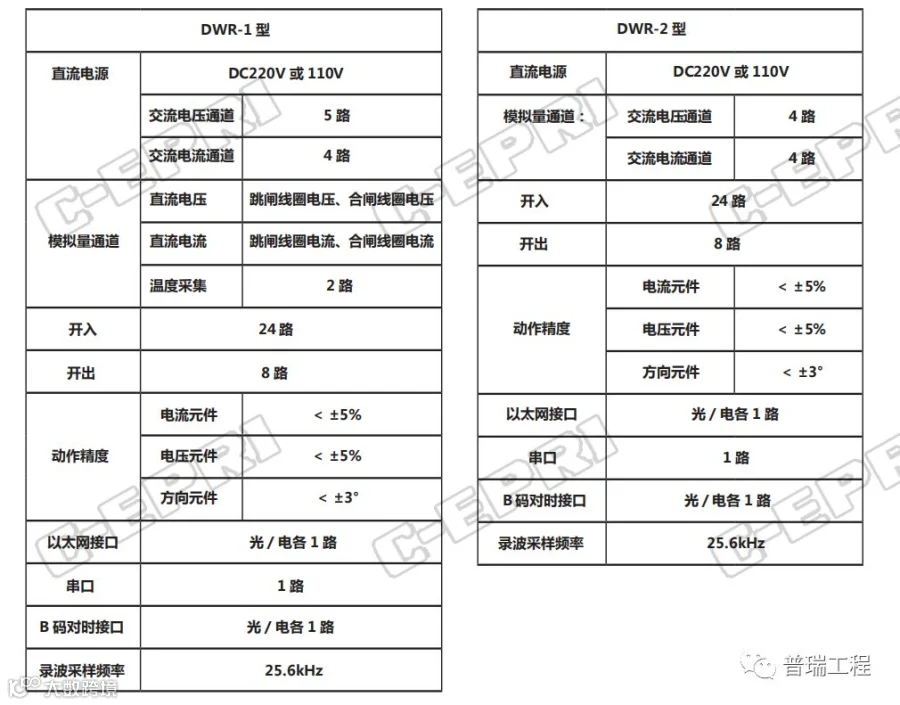

❂核心参数

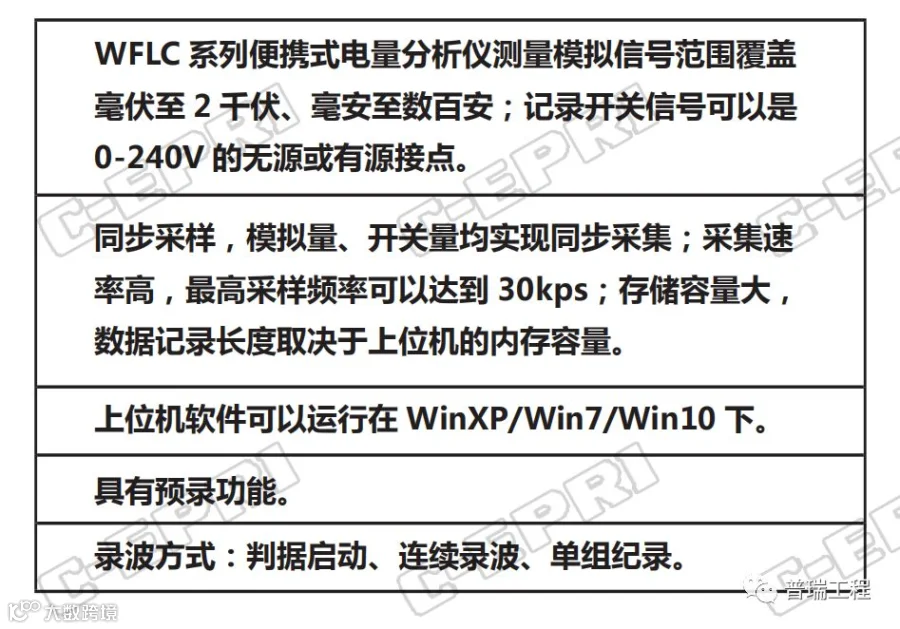

WFLC 系列便携式电量分析仪集数据采集、记录、计算、分析处理及图形、表格的生成于一体，体积小、重量轻。该系列分析仪广泛适用于电科院、发电厂、变电站、科研机构实验室的各种电气试验的动态数据录波及静态数据记录。

❂产品性能特点

• WFLC-E

采用插卡式结构，根据用户需求配置，应用于电厂、高校、科研机构。

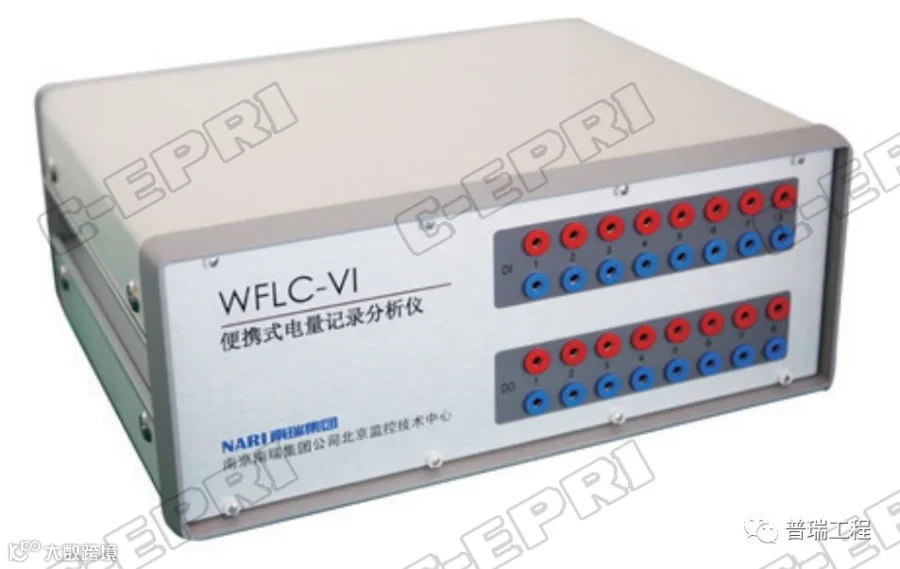

• WFLC-VI

固定通道配置，应用于电厂、高校、科研机构等。

• WFLC-T

采用插卡式结构，根据用户需求配置，应用于电厂、高校、科研机构，主要针对热工量等慢信号的采集。

❂核心参数

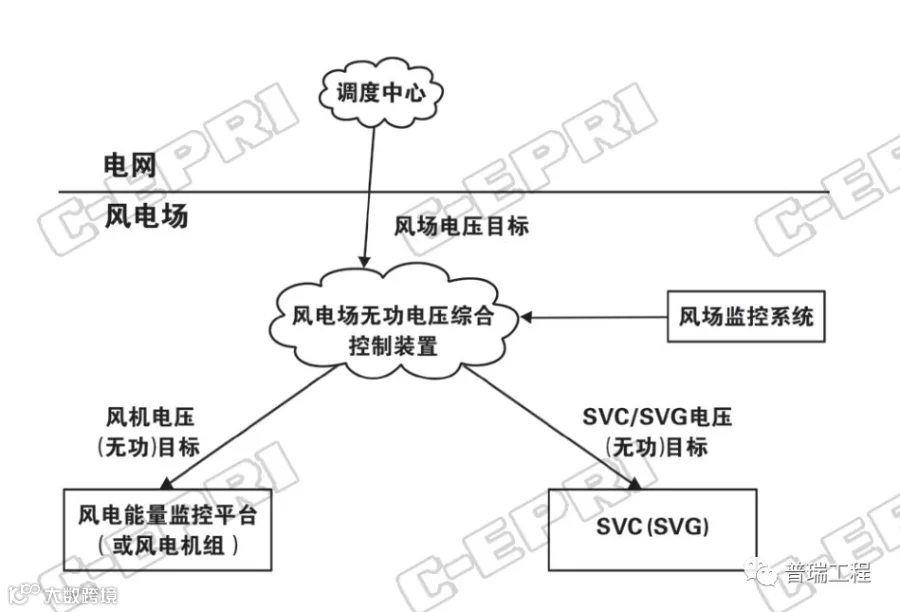

风电场智能自动无功电压控制系统是提高风电场的电压 / 无功支撑能力，实现风电场可观测、可调度、可控制的重要手段。

❂产品性能特点

（1）系统可根据风场规模、风机类型、监控系统情况选用不同体系结构、配置方式，保证了控制的安全性和灵活性的有效统一。

（2）可根据现场情况灵活选则协调控制算法，满足风场电压、风机无功、SVC 无功控制的要求。

（3）多重闭锁条件，保证现场无功控制设备安全。
