在线多点洁净度检测

1

概述

# 1.1 产品描述

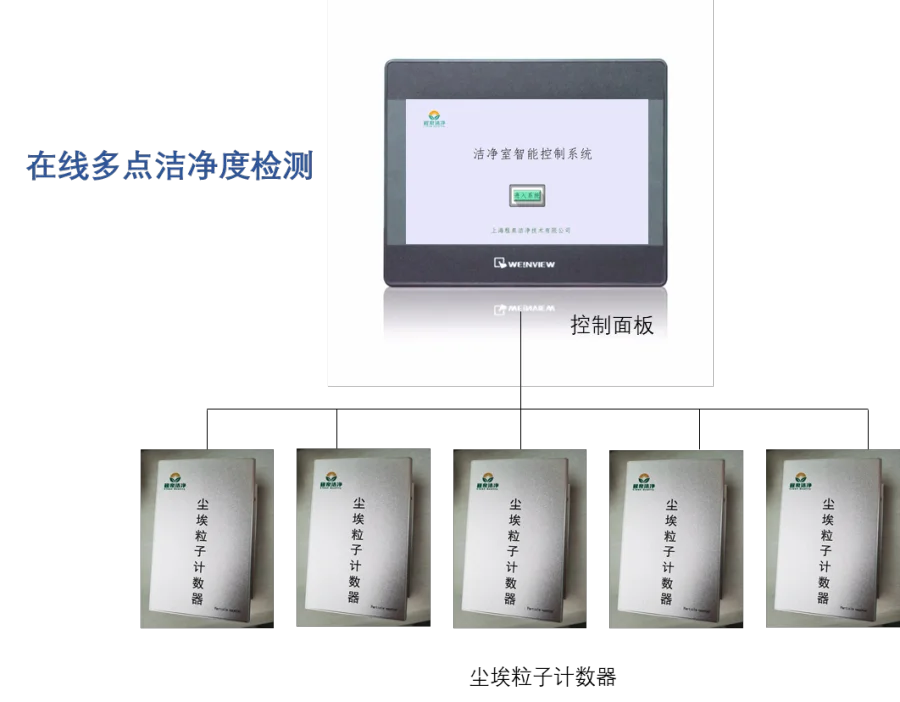

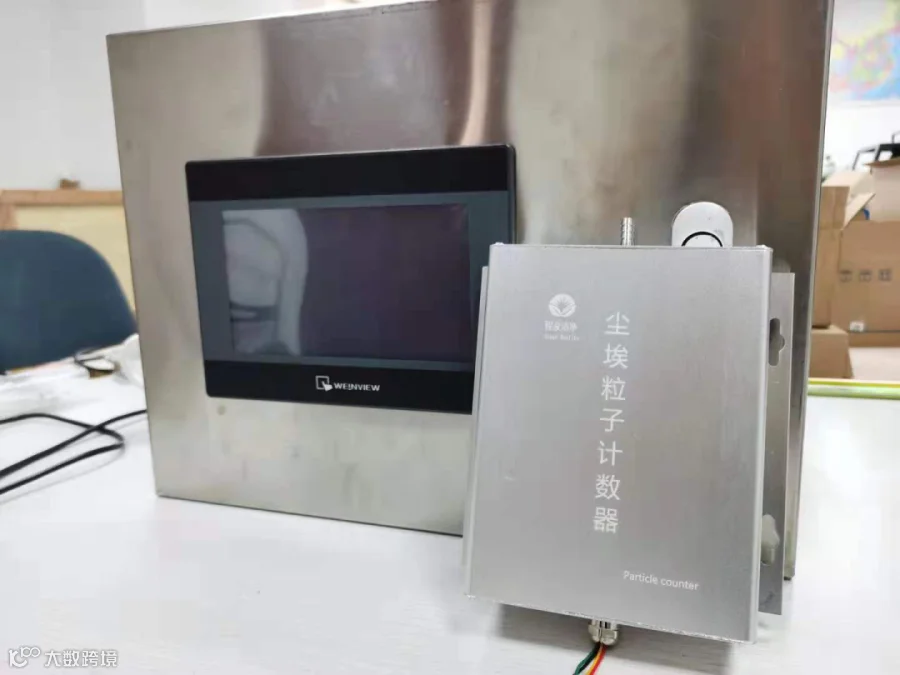

程泉洁净在线多点洁净度监控系统，使用触摸屏HMI作为控制面板，激光尘埃粒子计数器作为洁净度检测仪器，达到洁净度实时在线监测和数据记录、分析的目的，组成在线多点洁净度监控系统。

所使用的尘埃粒子计数器，是一款基于光散射原理的颗粒物浓度传感器。它使用激光光源，能够精准地测量空气中单位体积内分布的不同粒径颗粒物的个数，并通过数学算法及科学标定输出颗粒物质量浓度。

在线多点洁净度监控系统，可通过在HMI面板上手动控制检测洁净度，也可以根据用户需求进行自动定时取样检测，并可进行检测数据的保存和趋势分析。

本系统可实时检测洁净度等级为百级至百万级的洁净环境。仪器内置大流量采样泵，实现在线实时多点检测（连续24hours×7day操作），符合新版GMP、ISO14644、FDA、JJF1190-2008尘埃粒子计数器标准。信号传输距离可达1.2km，每个粒径通道可设上限颗粒数，超限报警。

# 1.2 主要特性

# 1.3 典型应用

# 1.4 工作原理

尘埃粒子计数器内置采样泵，以2.83 L/min的流量进行空气采样，当空气中的颗粒物通过传感器内部光敏感区域的时候，照射在颗粒物上的激光光束产生散射。一定角度的散射光投射到光电二极管上，通过电路将光脉冲转换为电信号，并经过电路处理和软件标定处理，得到颗粒物的浓度值。

2

 规格参数

# 2.1 规格表

最多检测点位

255

历史数据

最多可保存30天

颗粒物检测范围

0.3~10μm

粒径尺寸

0.3，0.5，1.0，3.0，5.0，10μm

粒子个数输出量程

小于等于200 0000个/L

流量

2.83 L /分钟

检测周期

可自行设置（1s-24h）

自净时间

<=10s

洁净度标准

符合ISO 14644-1

 ISO5级-ISO9级

浓度分辨率

1μg/m³

工作温度

-10~+50℃

尺寸（L×W×H）

155×120×50mm

（单个尘埃粒子计数器）

200×146×34mm

（单个触摸屏）

# 2.2 系统和外观

# 2.3 其他

本系统亦可同时集成其他传感器实时多点检测系统，例如：温度、湿度、噪音、气体浓度检测、风压、风速等，成为实验室的一套智能化控制系统，功能含参数设置、数据记录、超限报警等。

3

 注意事项

# 3.1 安装注意事项

# 3.2 使用注意事项
