UPS英文全称为Uninterruptible Power Supply，中文专业用语为不间断电源，是一种含有储能装置的不间断电源。可以为实验室内对电源稳定性要求较高的设备，提供不间断的电源。主要用于给部分对电源稳定性要求较高的设备，提供不间断的电源。
01.
实验室UPS特点
电源供电质量高，保护实验设备
当市电输入正常时，UPS 将市电稳压后供应给负载使用，此时的UPS就是一台交流式电稳压器，同时它还向机内电池充电；当市电中断（事故停电）时， UPS 立即将电池的直流电能，通过逆变器切换转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。UPS 设备通常对电压过高或电压过低都能提供保护。
电源可靠性高
在UPS供电系统的运行中，既不会出现瞬间供电中断/停电事故，也不会出现由普通的市电经交流旁路直接向用户负载供电的情况。具有能提供365×24连续高质量的UPS逆变电源的供电能力，为尖端科研设备保驾护航。
效率高，损耗低
UPS电源系统中的逆变器采用了PWM（脉冲宽度调制）技术，因此它具有开关电源的一系列优点。
故障率低，维护简单
由于系统采用了微处理器监控技术和先进的绝缘栅双极晶体管IGBT、正弦波脉冲宽度调制技术SPWM等，使UPS电源已达到了高的可靠性水平。对于大型UPS电源来讲，其单机的年均无故障时间（MTBF）超过20万小时。UPS电源的输出电压稳定度较高，可达±0.5%~±2%。
02.
UPS分类
UPS根据新标准IEC（国际电工委员会）按其结构和运行原理分为以下3类：
被动后备式UPS电源
指逆变器并联连接在市电与负载之间仅简单地作为备用电源使用。此种UPS电源，在市电正常时，负载完全而且是直接地市电供电，逆变器不做任何电能变换，蓄电池由独立的充电器供电；当市电不正常时，负载完全由逆变器提供电能。
被动后备式UPS具有结构简单、价格最廉等优点，运用于某些非重要的负载使用，如家用计算机等。但市电断电时，继电器将逆变器切换至负载，切换时间较长，一般需几个毫秒的间断，所以稍微重要的计算机设备不应选用被动后备式UPS电源。
在线互动式UPS电源
指逆变器并联连接在市电与负载之间，起后备电源作用，同时逆变器作为充电器给蓄电池充电。通过逆变器的可逆运行方式，与市电相互作用，因此被称为互动式。此种UPS电源，在市电正常时，负载由经改良后的市电供电，同时逆变器作为充电器给蓄电池充电，此时逆变器起AC/DC变换器的作用；而当市电故障时，负载完全由逆变器供电，此时，逆变器起DC/AC变换器的作用。在线互动式UPS具有结构较简单、实施方便、且易于并联、便于维护和维修、效率高、运行费用低、整机可靠性高等优点，性能满足某些负载要求，特别适用于网络中某些计算机设备采用分布式供电的系统。此种电源缺点是稳压性能不高，尤其动态响应速度低，其次抗干扰能力不强，电路会产生谐波干扰和调制干扰。

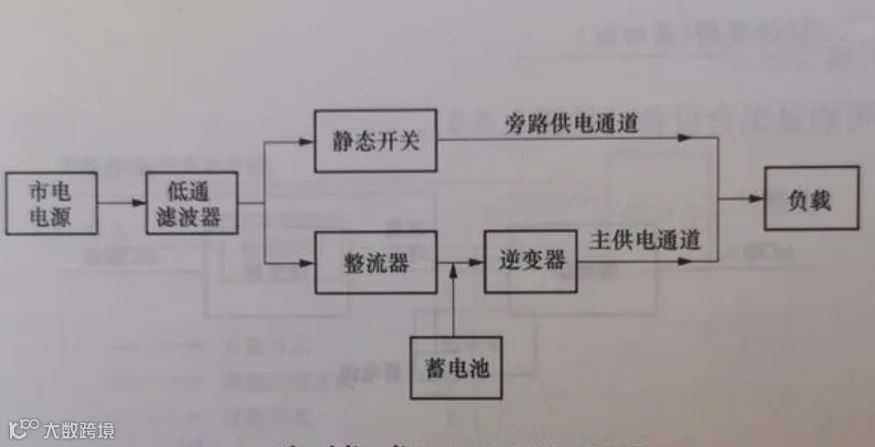

双变换式UPS电源
指逆变器串联连接在交流输入与负载之间，电源通过逆变器连续地向负载供电。此种UPS电源其供电方式如下：市电正常时，市电经过整流器、逆变器向负载供电；市电不正常时，由蓄电器经逆变器向负载供电。双变换式UPS是UPS电源的主流产品，具有性能好、电压稳定度与频率稳定度高、功能强、具有热备份连接和并联冗余联结的功能等优点，其不足之处是当容量少于10kVA以下，其整机效率不高，一般在85%左右。
03.
技术指标
新型UPS中的逆变器大多采用了PWM技术，同时采用了石英晶体振荡控制逆变器的频率，通过电压负反馈电路确保输出电压的稳定。它具有开关电源的一系列优点，通过精确调整脉冲宽度，保证功率稳定输出，同时，开关电源技术的应用，也使其自身损耗大大降低。主要技术指标如下：
1
额定输出功率和最大输出功率；
2
切换时间；
3
输出电压稳定度，参考值±0.5%~±2%；
4
输出频率稳定度，参考值±0.01%~±0.5%；
5
输出波形纯正(正弦波输出)，电压畸变小于1%，不存在潜波失真的问题；
6
效率高、损耗低。参考指标高于90%；
7
无故障工作时间。由于微处理器监控技术和先进的IGBT驱动型SPWM等高技术的采用，目前的UPS已达到了极高的可靠性水平，对于大型UPS电源来讲，其单机的年均无故障工作时间(MTBF)已超过20万小时。如果采用双总线输出的多机“冗余”型UPS供电系统，其MTBF甚至可达1000万小时数量级。
