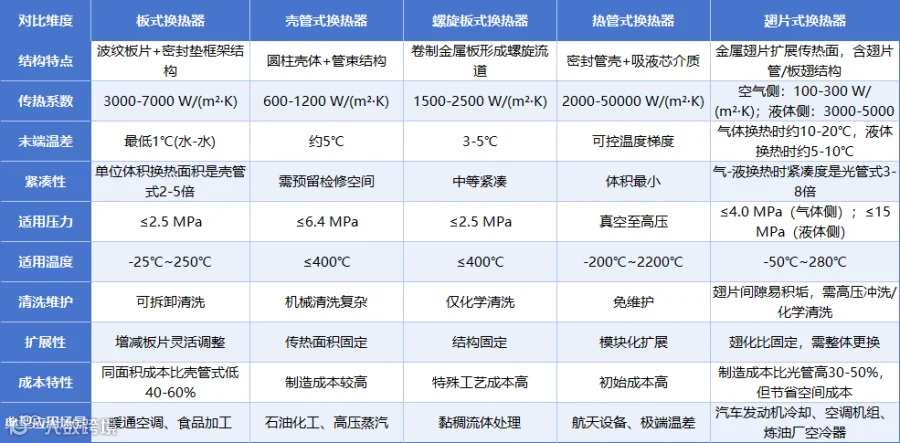

板式换热器（Plate Heat Exchanger‌）是由一系列具有一定波纹形状的金属片叠装而成的一种高效换热器。在洁净室环境中，温湿度的精准调控直接关系生产工艺的稳定性和产品质量。板式换热器凭借其高效的传热性能与紧凑结构，成为洁净室空调系统（HVAC）的核心组件。通过波纹板片形成的湍流通道，其传热效率可达管壳式换热器的3-5倍，能够快速响应洁净室内的温湿度波动，配合PID控制算法可实现较高的恒温控制精度，满足ISO 14644标准中对Class 5及以上洁净等级的严苛要求。

1.波纹板片：

由不锈钢、钛等材料冲压成型的薄板，表面设计有特殊波纹（如人字形、斜纹等）。波纹的作用：

(1) 增大传热面积（比平板面积增加约2~3倍）；

(2) 形成湍流，破坏流体边界层，提高传热系数；

(3) 支撑板片间距，避免受压变形。

2.密封垫片：

安装在板片边缘的橡胶或聚合物垫圈，作用包括：

(1) 密封相邻板片，防止冷热流体混合；

(2) 形成交替的流道，引导流体在板片间逆流或并流。

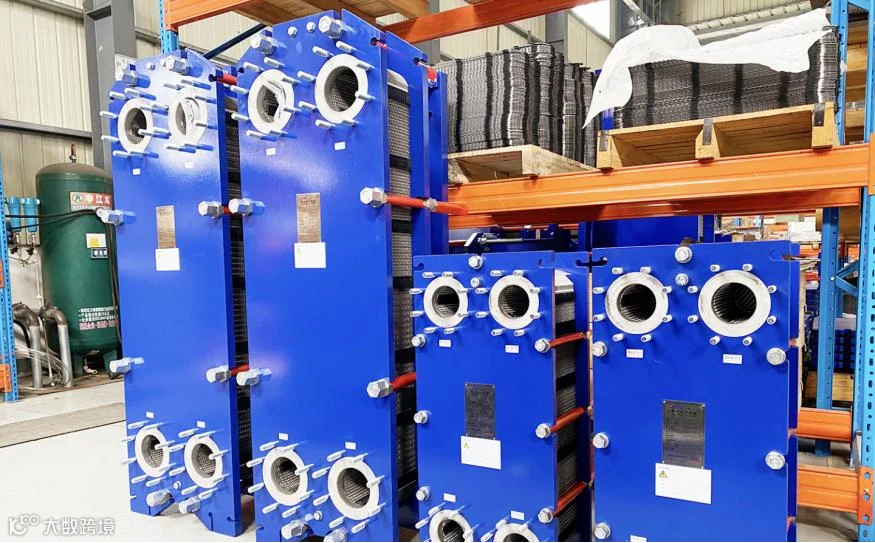

3.框架组件：

包括固定压紧板、活动压紧板、导杆和夹紧螺栓，用于压紧板片组并保持密封。

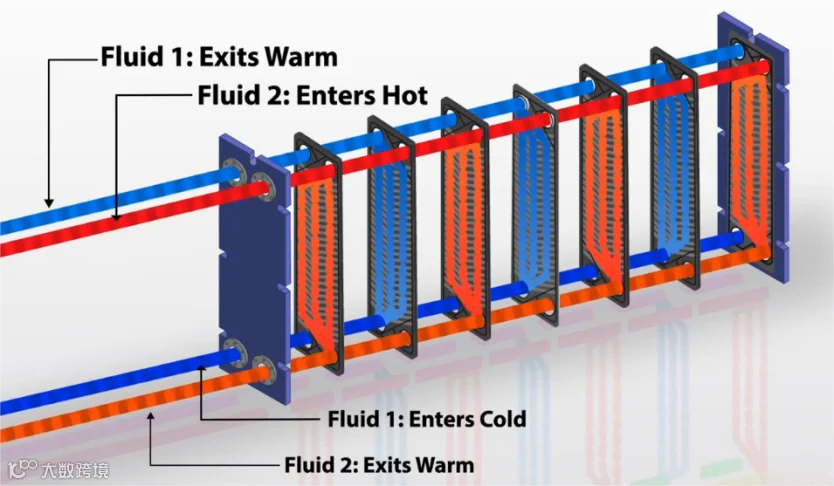

板式换热器的工作原理，主要依赖于金属板片的高导热性，促使冷热流体在狭窄的通道内进行高效的换热。在操作过程中，两种不同的流体分别从相邻板片的对角线进口处进入，随后沿着精心设计的波纹状通道流动，最终从另一对角线的出口处流出。这种波纹状的设计不仅极大地增加了换热面积，还强化了流体的紊流状态，从而显著提升了传热系数。在金属板片的作用下，热量得以从高温侧有效传递至低温侧，实现流体间的热量交换。正是由于其紧凑且多层的结构特点，板式换热器的换热效率明显优于传统的管壳式换热器。

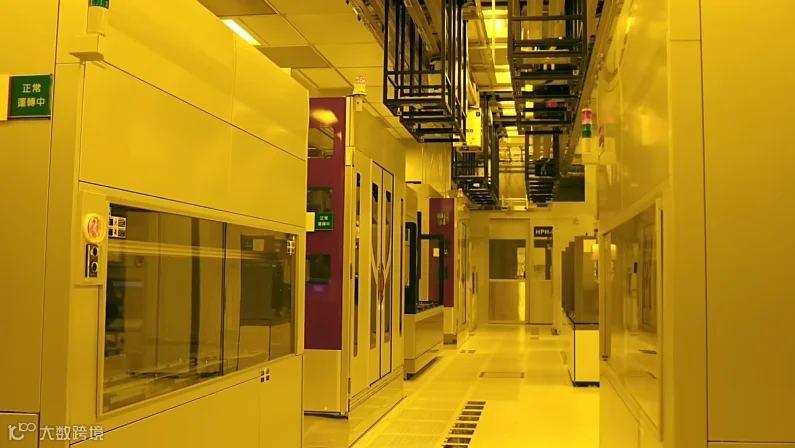

1.精准温控机制

洁净室对温度的波动极为敏感。例如，半导体制造中，温度变化超过±0.5℃可能导致晶圆热应力变形；生物实验室中，细胞培养需恒定温度（如37℃±0.2℃）。板式换热器通过以下机制实现精准控温：

高效湍流传热：波纹板片设计（如人字形或斜纹）迫使流体形成湍流（Re＞2000），破坏层流边界层，传热系数（U值）可达3000~7000 W/m²·K，远超管壳式换热器（300~1000 W/m²·K）。例如，在HVAC系统中，板式换热器可迅速将冷媒（如冷冻水）与送风空气进行热交换，确保送风温度波动≤±0.1℃。

逆流设计优化温差：冷热流体逆流流动，使冷侧出口温度接近热侧入口温度，最大化对数平均温差（LMTD），提升热效率。例如，在纯化水系统中，通过逆流设计可将冷却水温度从25℃降至5℃，同时维持工艺水温恒定。

2.动态湿度调节

洁净室湿度控制（通常要求45%~65%RH）直接影响静电控制与微生物抑制。板式换热器在湿度管理中的作用包括：

冷凝除湿：在空调系统中，低温冷媒通过板式换热器冷却空气至露点以下，凝结空气中的水分，实现除湿。例如，电子厂房需湿度≤40%RH以防止静电击穿，板式换热器可快速响应湿度传感器信号，调节冷媒流量以维持目标值。

蒸汽加湿：在干燥环境中，通过板式换热器加热纯水生成洁净蒸汽，精确加湿空气。例如，制药车间采用316L不锈钢全焊接板式换热器，避免金属离子污染蒸汽，确保加湿过程符合GMP标准。

3.分区温控与热负荷平衡

大型洁净室常需分区控制（如洁净走廊、核心生产区），板式换热器的模块化设计支持多级串联或并联：

分区独立调节：通过多个小型板式换热器分别控制不同区域的冷热负荷，避免系统过载。例如，某电子厂将洁净室划分为光刻区（22℃±0.5℃）与封装区（25℃±1℃），通过独立换热模块实现精准温控。
