引言

在实验室气路系统中，减压阀是一个至关重要的组件，它对于保障气体的安全、稳定供应以及实验的准确性和可靠性起着不可或缺的作用。减压阀能够将高压气源的气体压力降低到实验设备或仪器所需的合适压力，确保气体在使用过程中的稳定性和安全性。

减压阀的工作原理

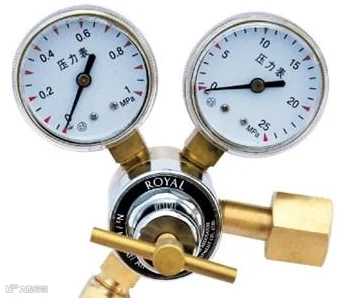

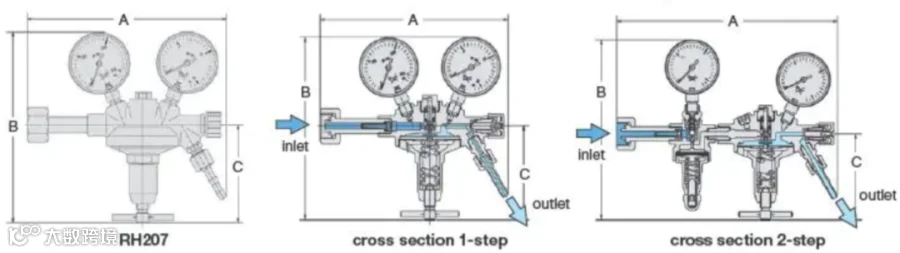

1. 直接作用式减压阀

直接作用式减压阀是一种较为简单的减压装置，其工作原理基于弹簧力与气体压力的相互作用。在这种类型的减压阀中，通常有一个弹性元件（如弹簧）和一个阀芯。当高压气体从入口进入减压阀时，气体压力作用在阀芯上。如果入口压力小于弹簧的预紧力，阀芯处于关闭状态；当入口压力大于弹簧的预紧力时，阀芯被推开，气体从阀芯与阀座之间的间隙流出，进入出口通道。随着出口气体流量的增加，出口压力会有下降的趋势。此时，弹簧会推动阀芯向阀座移动，减小阀芯与阀座之间的间隙，从而限制气体流量，使出口压力保持在一个相对稳定的值。

适用于流量较小、压力调节范围不大、精度要求不高的场合。通常用于小型实验室设备或对压力稳定性要求不苛刻的普通气路系统。

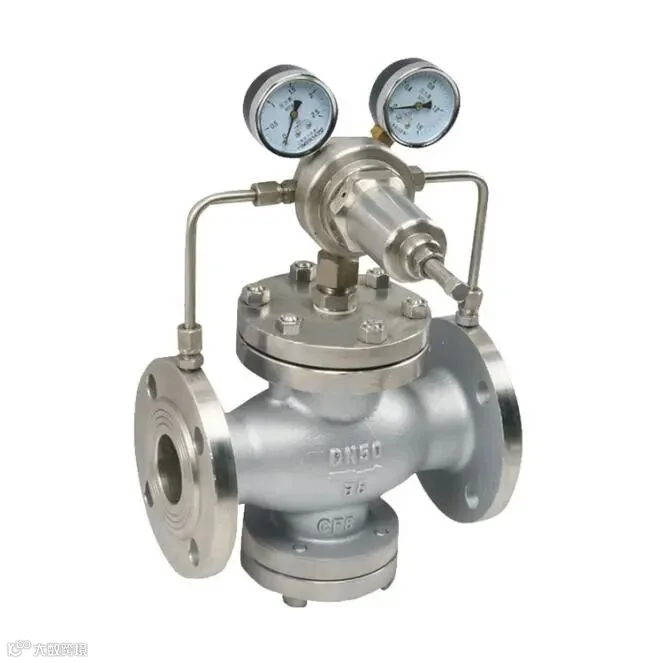

2. 先导式减压阀

先导式减压阀的工作原理相对复杂，它由先导阀和主阀两部分组成。先导阀是一个小型的直接作用式减压阀，用于感知和控制主阀的工作。当高压气体进入减压阀后，首先通过一个节流孔进入先导阀。先导阀内的弹性元件（如弹簧）和阀芯根据设定的压力值对气体进行减压，产生一个较小的先导压力。这个先导压力作用在主阀的膜片或活塞上，推动主阀的阀芯移动，从而调节主阀阀芯与阀座之间的开度，控制气体的流量和压力。当出口压力低于设定值时，先导阀的阀芯打开，先导压力增大，推动主阀阀芯打开，增加气体流量，使出口压力升高；当出口压力高于设定值时，先导阀的阀芯关闭，先导压力减小，主阀阀芯在弹簧力或气体压力的作用下关闭，减少气体流量，使出口压力降低，从而实现对出口压力的精确控制和稳定调节。常用于对压力稳定性和精度要求较高的大型实验设备、精密仪器仪表或复杂的气路系统。

减压阀的选择

在选择减压阀的时候，必须考虑气体的种类、允许压力变化范围、最大气体用量和流速、管路的结构和使用场所等。

1.由于各种气体的用途不同，在材料的选择上也会有些不同，如：一般惰性气体阀体和阀芯用镀铬铜（也可以选择不锈钢）、乙炔和有腐蚀性的气体建议阀体和阀芯用不锈钢材料。

2.气体纯度为5.0、6.0的非腐蚀性、惰性气体材料建议选择镀铬铜阀体，不锈钢阀芯；气体纯度为6.0的腐蚀性、有毒气体材料建议选择不锈钢阀体，不锈钢阀芯。

3.密封材料的选择取决于气体的性质和工作温度。常用的密封材料有丁腈橡胶（NBR）、氟橡胶（FKM）、聚四氟乙烯（PTFE）等。NBR 适用于一般气体和低温环境；FKM 具有更好的耐腐蚀性和耐高温性能，适用于腐蚀性气体和高温环境；PTFE 具有优异的耐腐蚀性和耐高温性能，且化学稳定性好，适用于各种气体和较宽的温度范围。

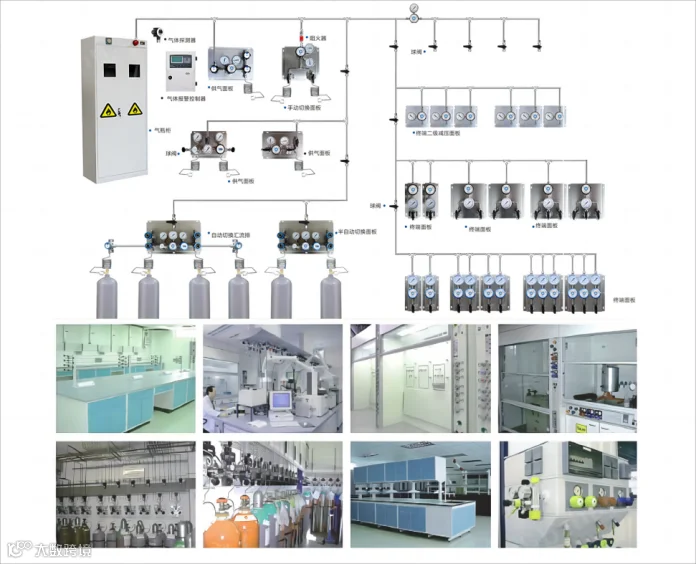

4.气瓶减压阀（一次减压阀）

根据用户使用气体的频率和用气量，气瓶减压阀又分为单瓶式减压和多瓶式减压，多瓶式减压又可分为半自动减压和全自动减压，其成本相应也会不同。

气瓶减压阀一般直接安装在气瓶上边（单瓶），也可以选择面板式安装在墙上（双瓶或多瓶）。

注：气瓶减压阀一般进口压力控制在200~300bar左右，出口压力为1.5/10/15/25/50bar左右，工作温度在-20~+50度。

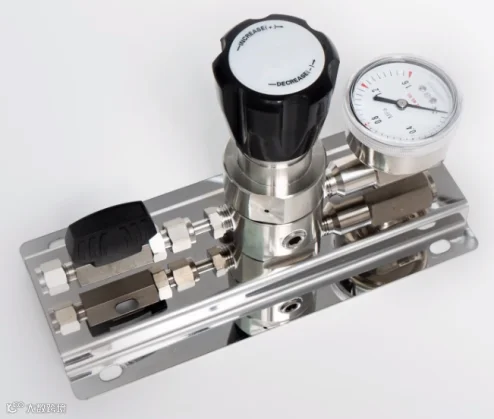

5. 终端减压阀

终端减压阀根据用户的安装方式，控制方式可以有很多种选择，如：

（1）一台仪器需要用到几种气体，就配几个终端减压阀，目前大多数实验室都采用这种方法（推荐），压力稳定，流量也稳定。

（2）安装一个终端减压阀，之后通过接头分到每台仪器，这样做的成本会低些，但气体的压力和流量会受到一定的影响。

终端减压阀根据美观和用户需要，可以安装在墙上边，也可以安装在工作台上边。

减压阀的安装与使用

1. 安装前的准备

（1）在安装减压阀之前，需要做好以下准备工作：

检查减压阀的型号、规格和性能参数是否符合实际需求和系统要求。

（2）清洁安装场地，确保安装环境干净、整洁，无灰尘、油污等杂质。

（3）检查气源管道和出口管道的尺寸、材质和连接方式是否与减压阀的接口相匹配。

2. 安装步骤

（1）将减压阀的入口端与高压气源管道连接，使用合适的管接头和密封件确保连接紧密、无泄漏。

（2）将减压阀的出口端与下游的气体管道或实验设备连接，同样要保证连接的可靠性和密封性。

（3）在安装过程中，应注意减压阀的安装方向和位置，一般来说，减压阀上会有箭头标识，指示气体的流动方向，应按照箭头方向进行安装；同时，应将减压阀安装在便于操作和维护的位置。

3. 使用注意事项

（1）在使用减压阀之前，应先缓慢打开气源阀门，使气体缓慢进入减压阀，避免由于压力突然升高对减压阀造成冲击和损坏。

（2）根据实验设备或仪器的要求，调节减压阀的出口压力至合适的值。调节时应使用专用的调节工具，按照减压阀的调节方向和调节幅度进行操作，避免过度调节或误操作。

（3）在使用过程中，应定期检查减压阀的工作状态，包括出口压力是否稳定、有无泄漏现象、调节功能是否正常等。如发现异常情况，应及时停止使用，并进行检查和维修。
