① GIS除尘室研发背景
GIS设备是变电站最重要的设备之一，它的安装对外部环境有严格的要求，空气湿度大，空气中粉尘度过大，都会导致局部放电，无法保证GIS设备的安装质量和后续的安全运行。
由于之前施工主要采用由施工单位搭建简易工棚或使用GIS设备厂家提供的安装室，若采用简易工棚形式无法严格保证安装环境的要求，严重影响施工质量，若租赁厂家提供的安装室，存在成本高，供货周期长，通用性差等因素，给实际施工带来了很大困难。
结合客户现场实际需求，以洁净室技术为支撑，着手自主研发的GIS除尘室解决了上述问题。
② GIS除尘室系统介绍
该装置设计空间最大化，使用特种铝制型材，每个单件都可以拆卸，也可模块拆卸，重量轻，安装便捷，密封性能好。
除尘室下部设有滚轮，通过导轨可非常方便的移动，使得当前点安装工作完成后，可以方便快捷的整体移动至下一个安装点进行安装工作。
性能非常优异，通过搭建无尘正压安装系统，结合空气净化设备、工业空调、除湿发生器等设备的协同控制，为GIS设备提供了清洁的安装环境。
配备一体化数字联网监控系统，可以准确检测防尘设施内温度、湿度、洁净度等各项参数，同时通过室内摄像头摄制安装实时视频，所有视频和参数信息实时上传至服务器进行储存和显示。

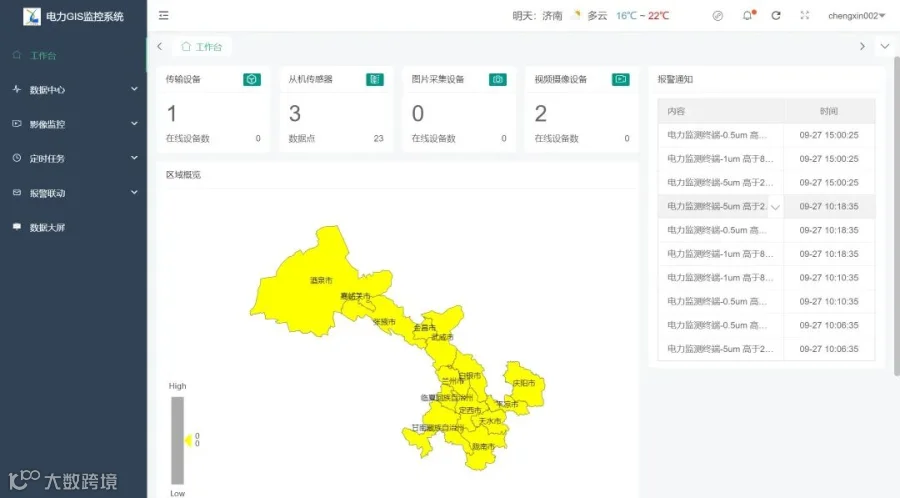

③ GIS除尘室监控系统概览
④ GIS除尘室系统特点
1.拆装运输方便，组装方式灵活，
适合各种施工条件
使用型材（50-60-75等）及各种成熟拼接件，每个单件都可以拆卸，也可模块拆卸。重量轻，链接紧密，灵活方便。如考虑野外作业环境，内部可增加工字钢，其抗风抗雪的能力大大提高。覆盖有机玻璃或防静电网格帘，密封性优越。
门帘采用PVC垂帘，柔软度高，方便人员进入，物品容易进入，阻隔效果好，防止空气流失。底部装定向轮，可多人操作向前推移动，可拆卸式天窗方便吊车使用。
2.配大功率除尘机，除尘效果好，
可达到IOS环境洁净第7级
采用GIS无尘正压安装系统，GIS设备安装现场、局部净化防尘室的单位体积尘埃粒子数量显著下降，净化效果明显。GIS设备安装要求净化级别为百万级，采用GIS无尘正压安装系统后现场检测的局部净化数据已达到万级；设备安装要求的空气相湿度不大于80%，实际达到30%，远远优于安装施工标准。
3.对工作环境的洁净度和温度
湿度实时监控
采用高灵敏探头，温度宜控制在-10-40度、湿度小于80%、洁净度在百万级以上，不合格不得开展安装工作。通过配备一体化环境监控系统，准确检测防尘设施内温度、湿度、洁净度等各项参数，通过对空气净化设备、工业空调、除湿发生器等设备的协同控制，为GIS设备提供清洁的安装环境。
4.可对工作环境的视频监控

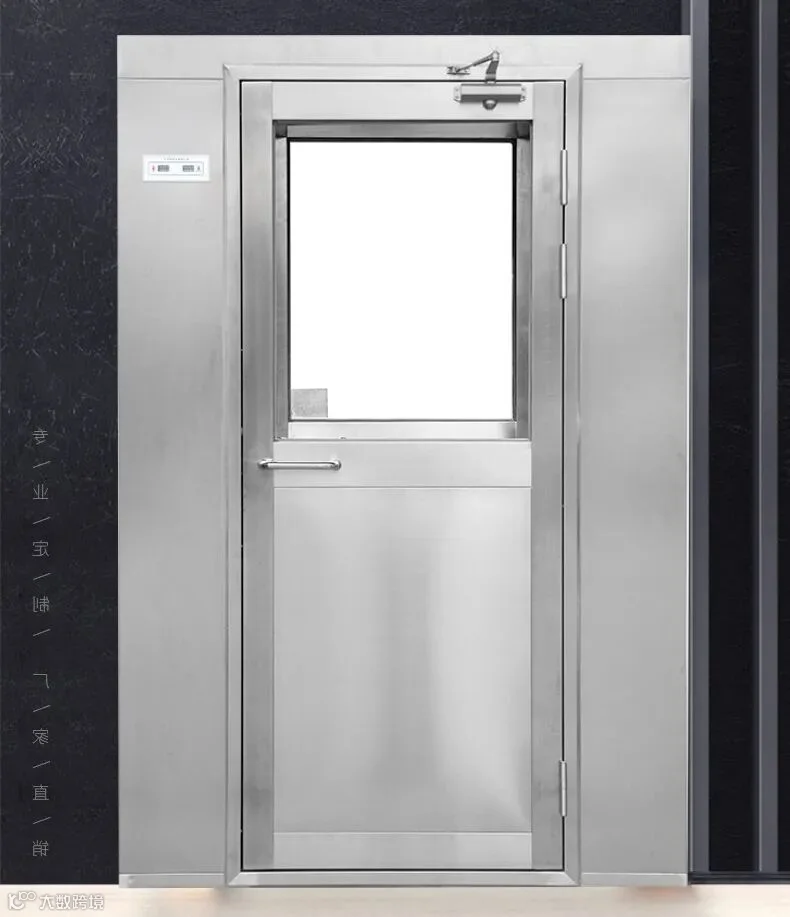

5.配置风淋室，确保操作人员
自身的清洁度要求
过滤效率：99.95% 0.5μm
风速：18-25m/s 可调节
风机：380V 50HZ 1.25KW
双侧面吹淋：12个喷嘴
单开门，半玻璃视窗，双门电子互锁
语音控制，光电感应吹淋
⑤ 实施方案
110kV GIS除尘室：尺寸可定制，标准尺寸长6米，宽4米，高4.5米
主要设备：

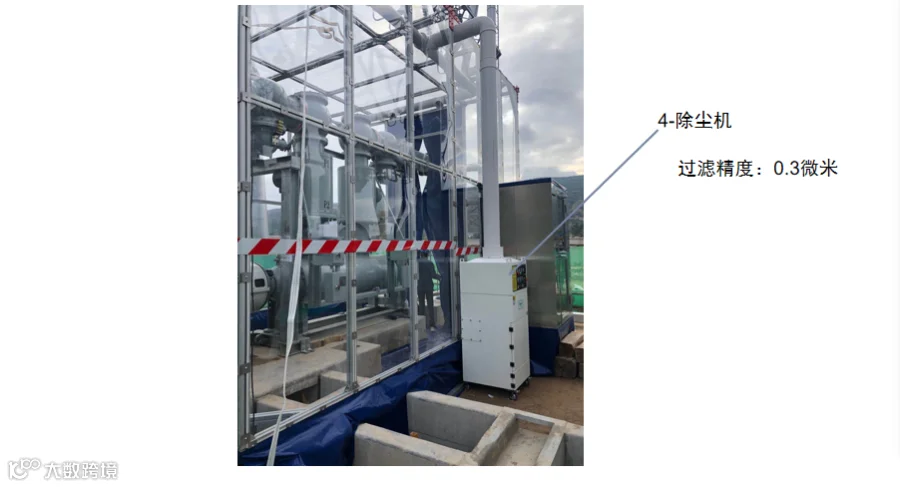

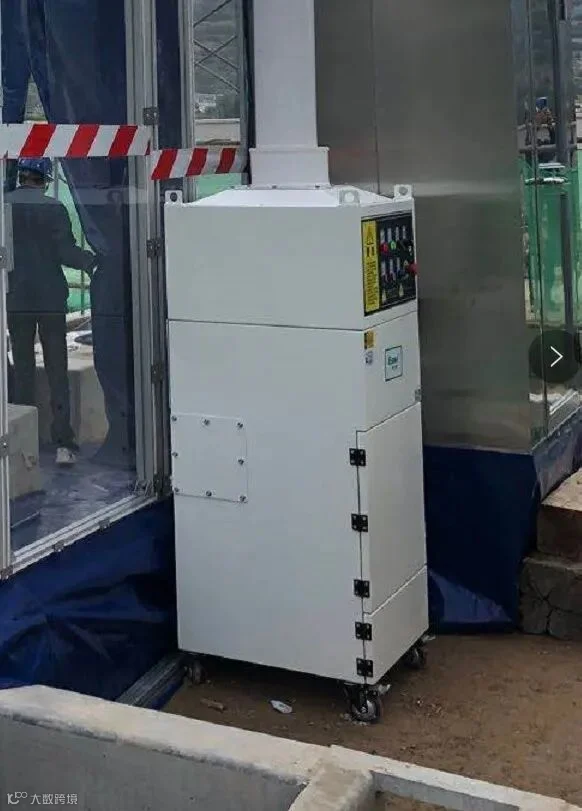

除尘器：风量1800m3/h，精度0.3μm
工业空调SAC-20D：制冷量2KW，冷风量230m3/h（选配）
除湿机138CSH：除湿量130L/D，循环风量1050m3/h（选配）
暖风机XDND-3：风量550m3/h，电热功率3KW（选配）
监测系统HDT003：监测温度、湿度、粉尘含量，带报警功能
现场视频监控系统：可透传数据和视频
平台应用软件：可以记录并保存数据
单人双吹风淋室
辅助设备：
悬臂吊1T，线控/遥控

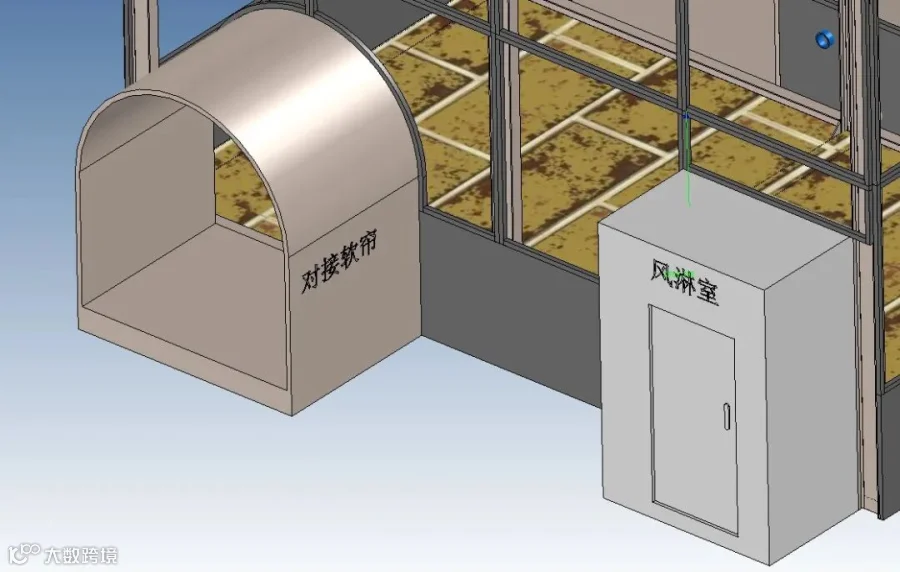

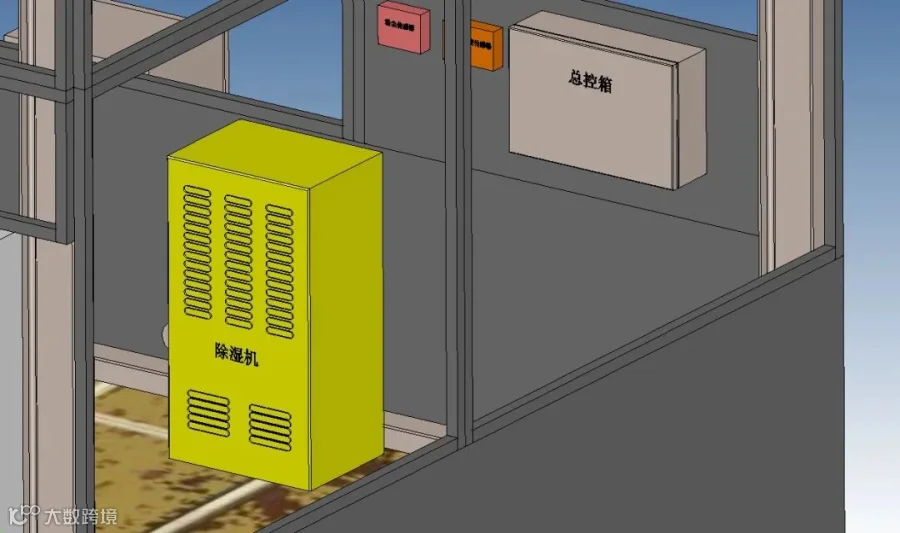

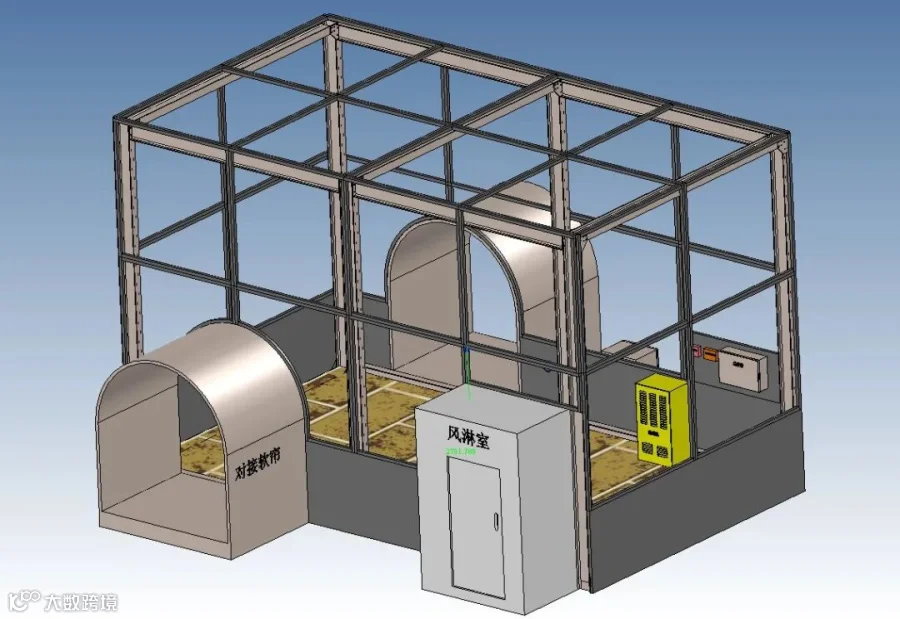

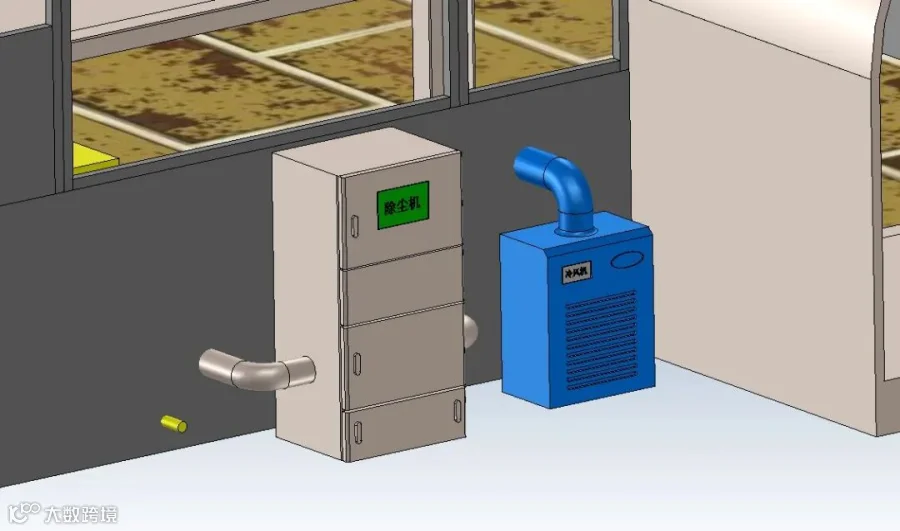

方案效果图：
⑥ 技术标准
本设计根据洁净GIS车间的工艺要求及国家《洁净厂房设计规范》GB50073-2013 的设计规范，GIS车间洁净级别为百万级要求。净化系统采用定新风、定风量、全空气、集中式。
新风经初效过滤，经中效过滤风机加压，通过风管送至车间风口送入洁净区域，以此到达空气净化目的。洁净换气次数：15次/h，室内技术参数如下：
洁净等级为：
百万级≥0.5μm尘埃≤3.52*107颗/立方米；
百万级≥1μm尘埃≤8.32*105颗/立方米；
百万级≥0.5μm尘埃≤2.93*103颗/立方米；
百万级房间换气次数：15次/h；
⑦ 实施效果
本GIS设备提供了清洁的安装环境，实际车间测试中对于最关键的粉尘量控制精度达到万级，对比行业标准要求的百万级，提高了两个数量级。
远程实时监控系统，可以远程了解现场安装情况和实时的数据。并且可以把数据统计上传至服务器。大大提高了管理效率。

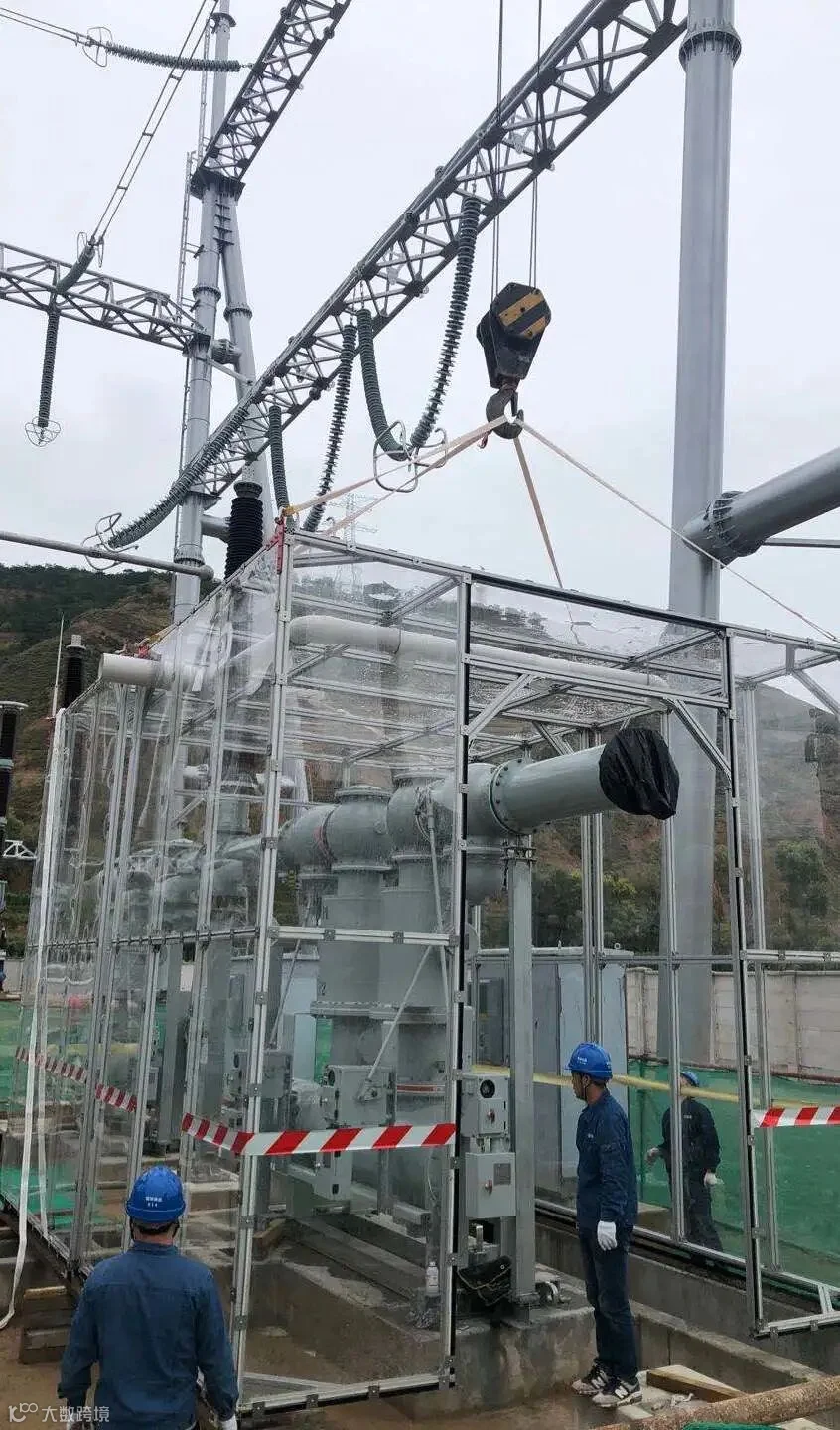

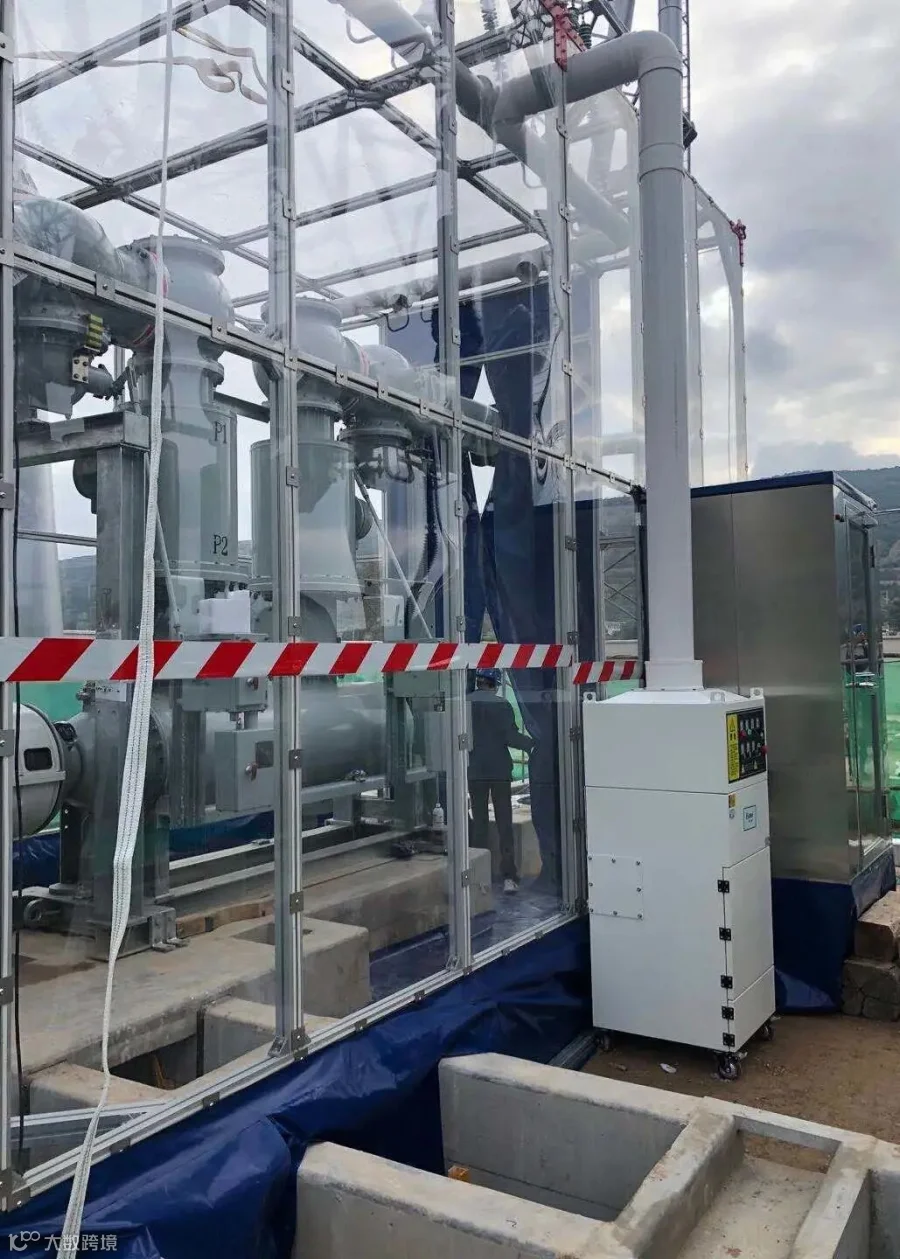

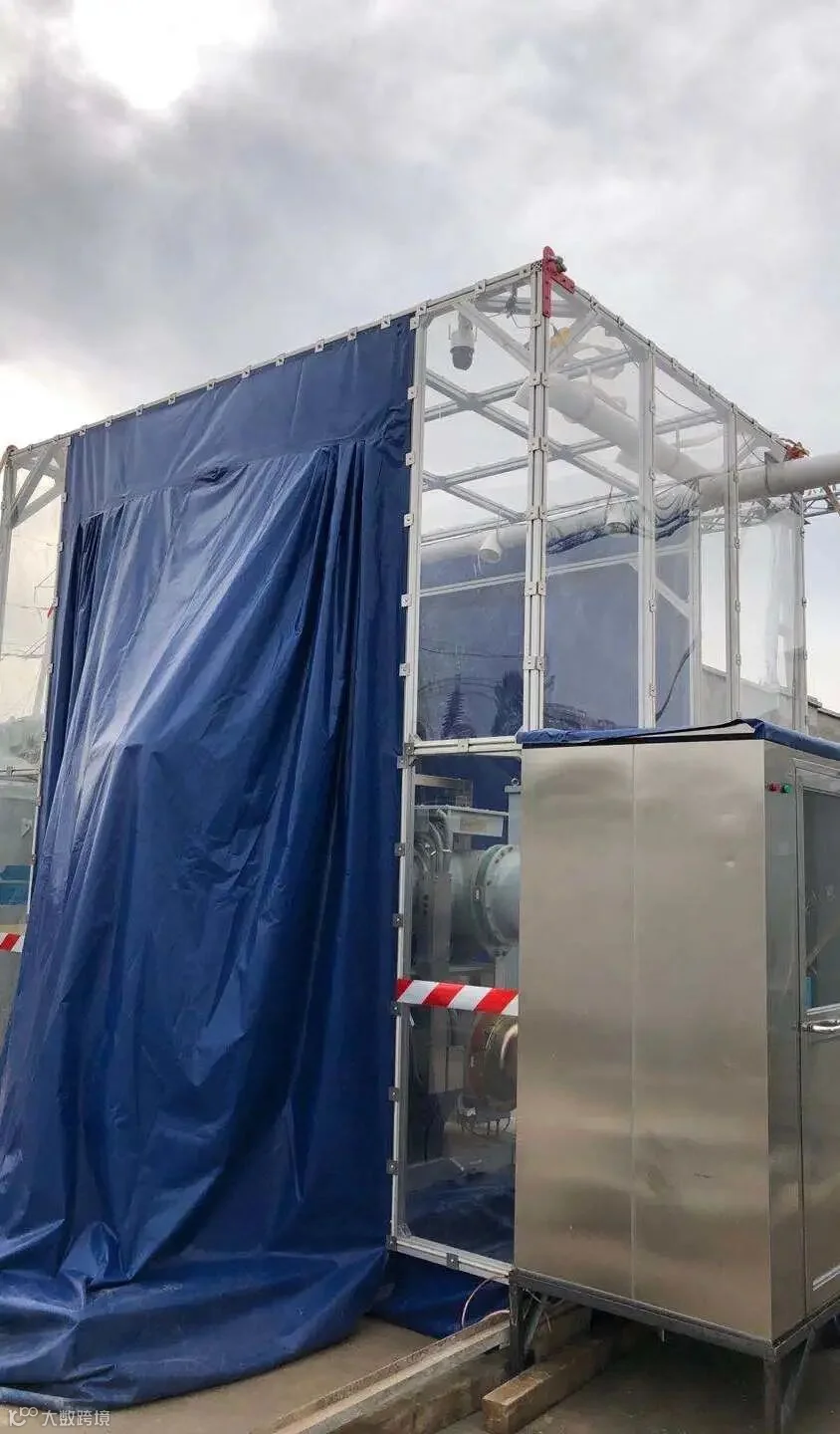

目前已经在，古浪110kv现场及武山330KV现场应用，得到现场应用单位的好评。

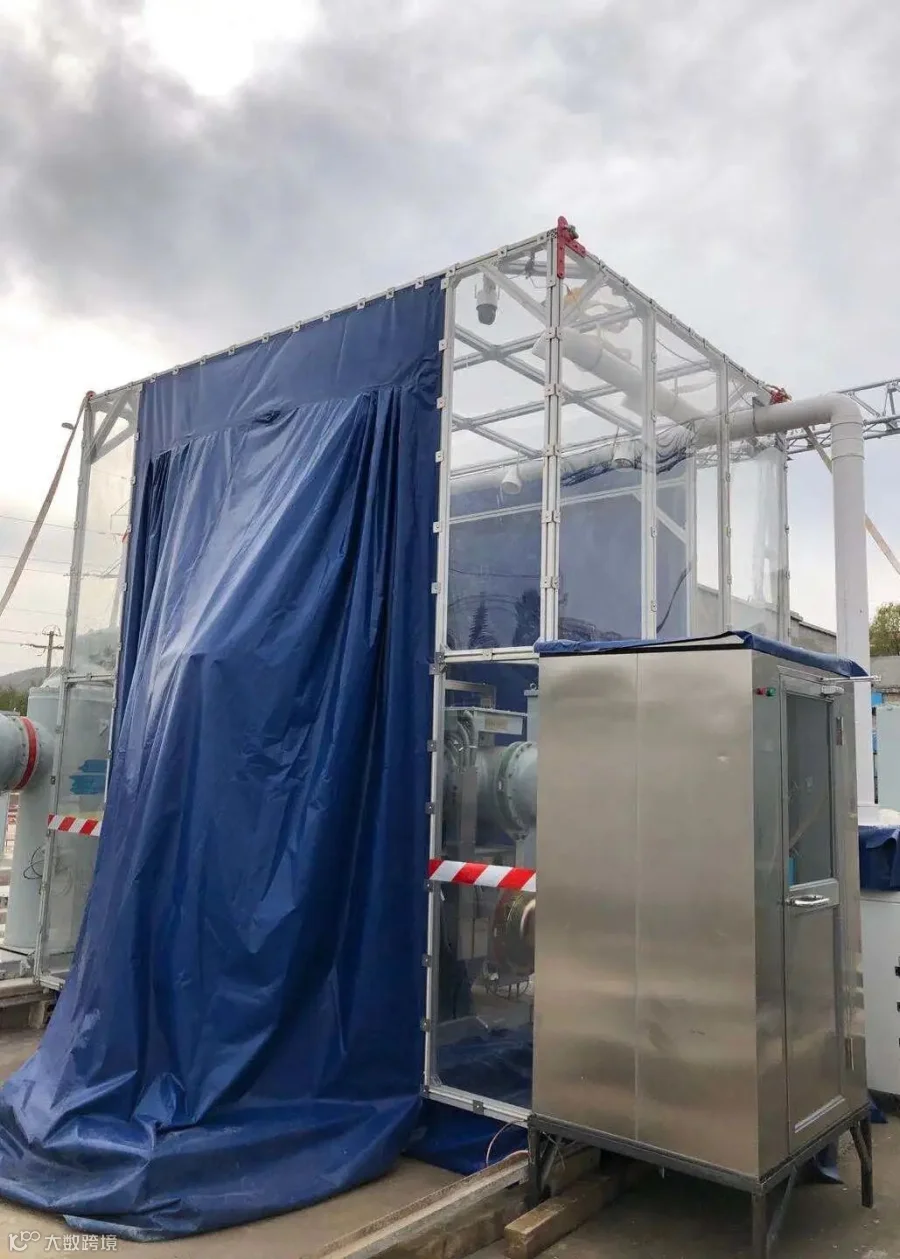

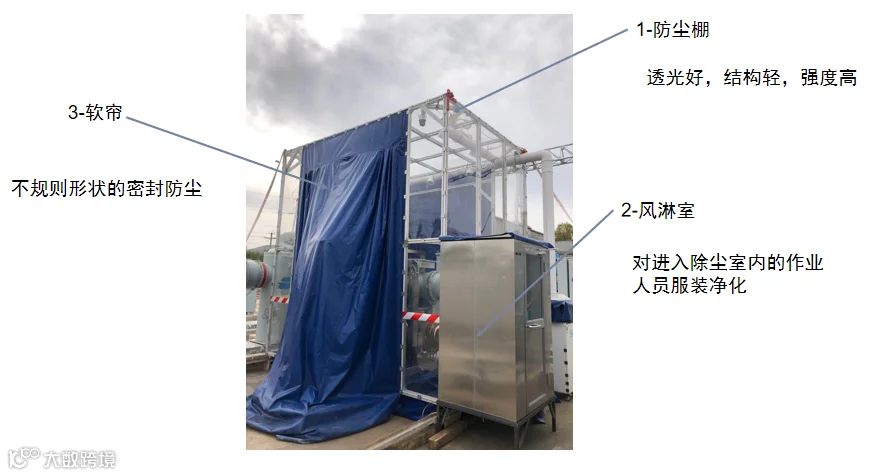

古浪110kv

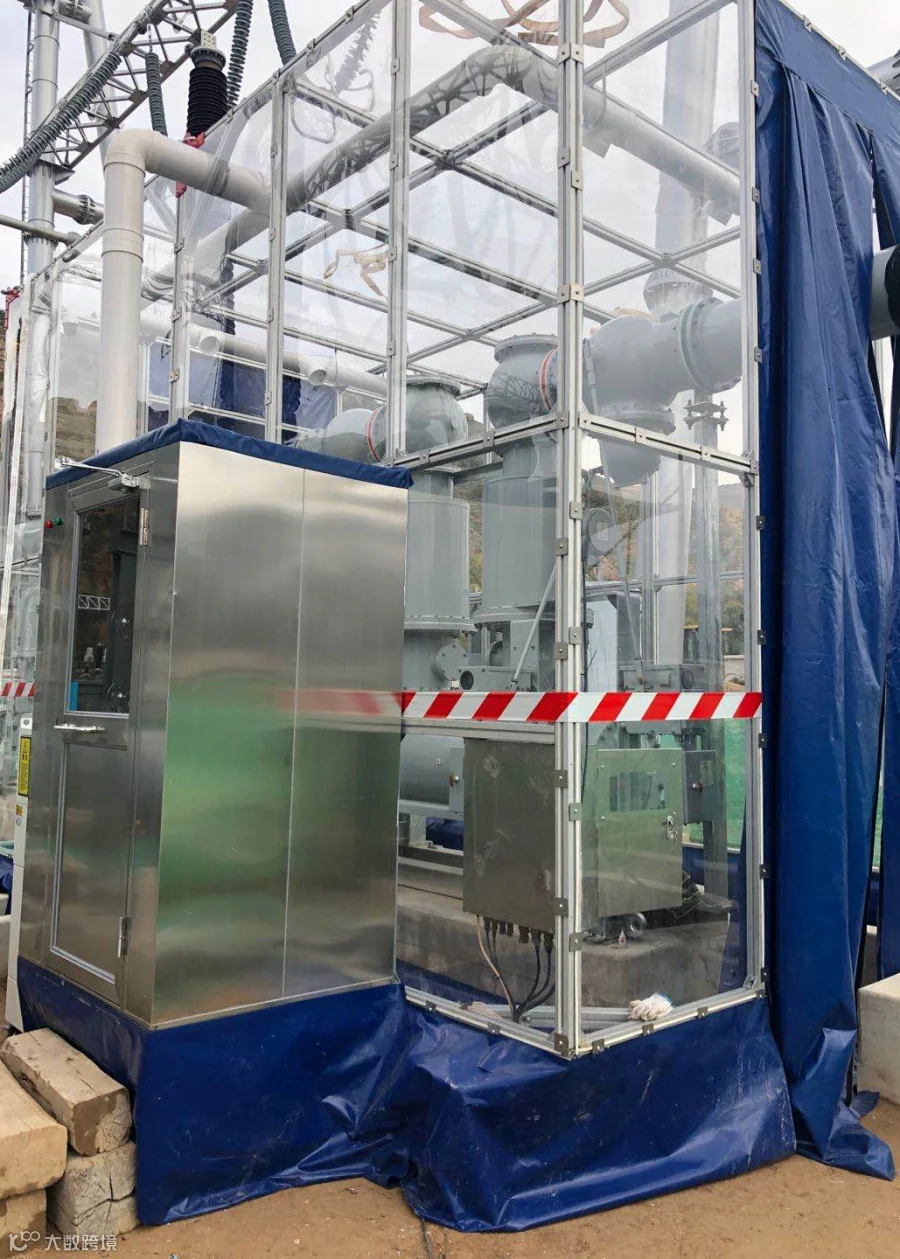

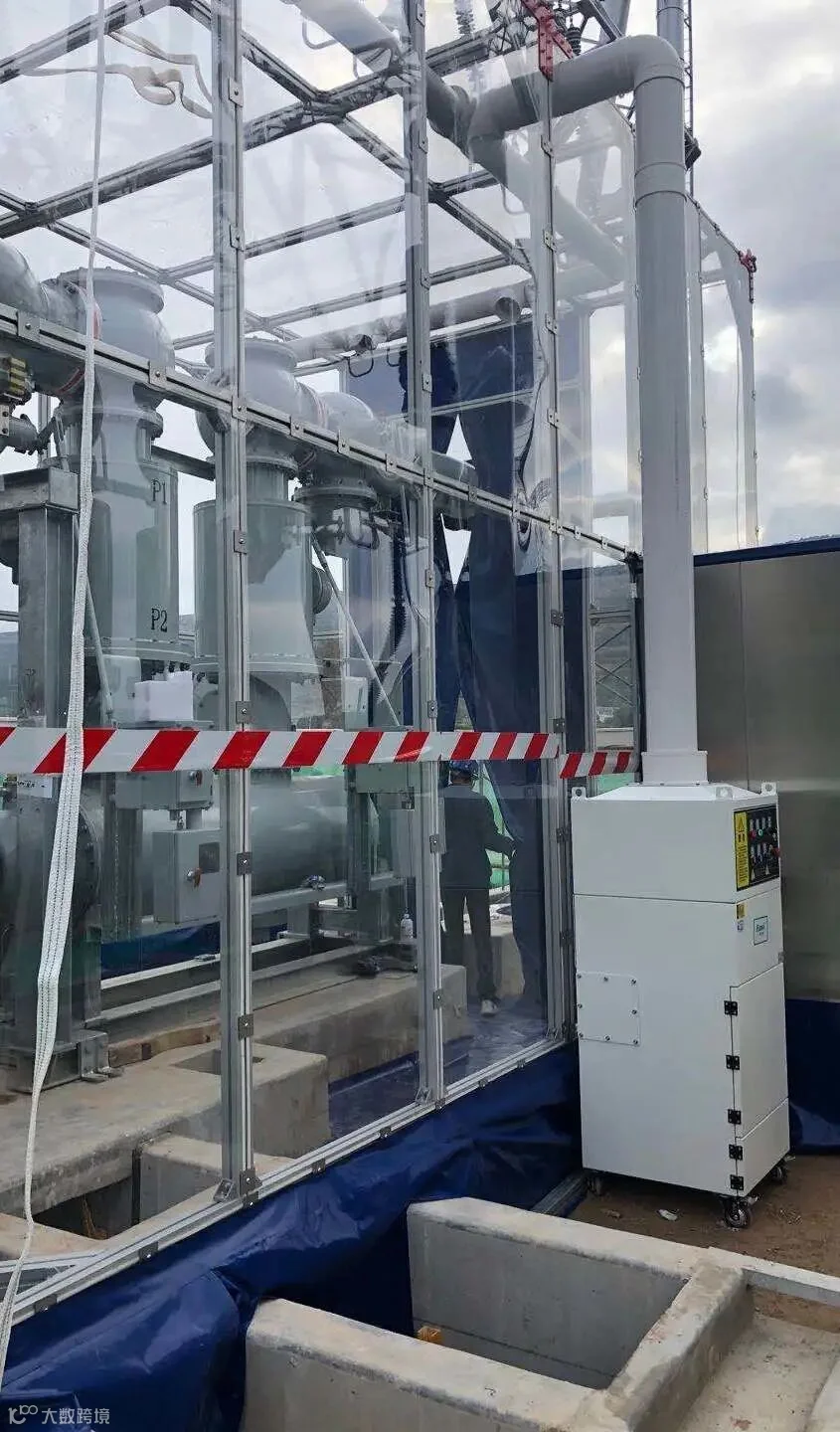

武山330kv
实际车间测试中对于最关键的粉尘量控制精度达到万级，对比行业标准要求，提高了两个数量级。

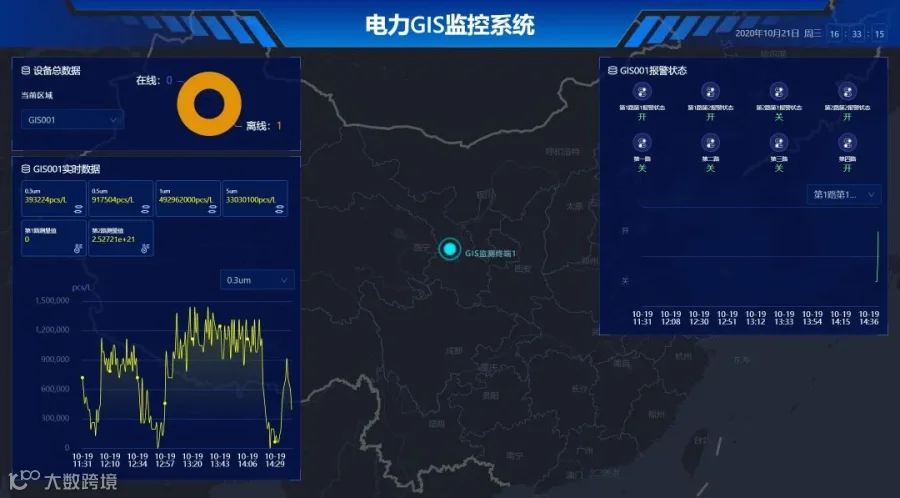

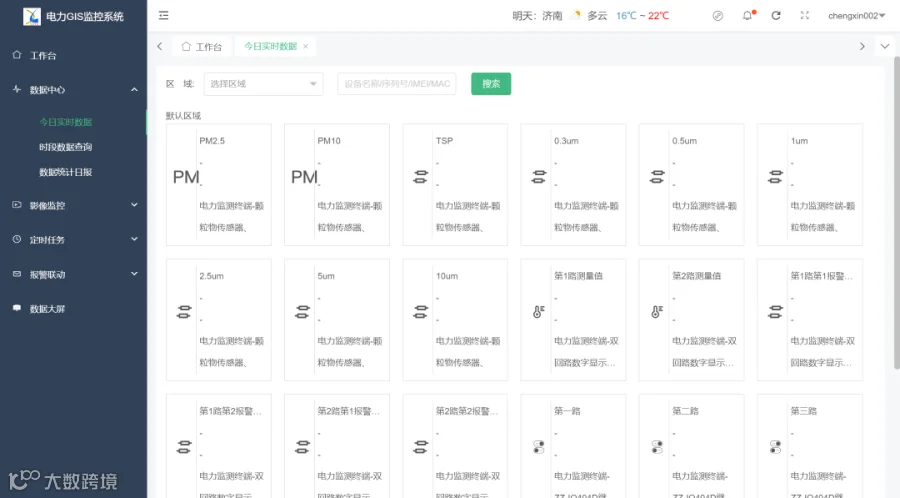

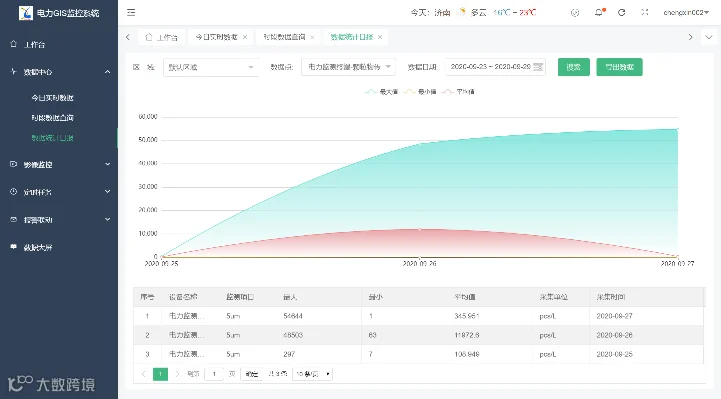

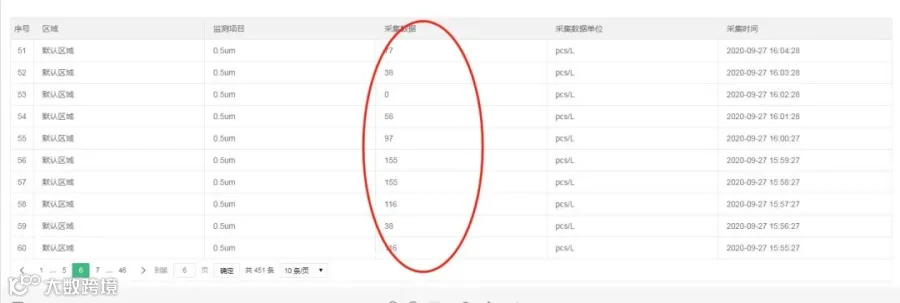

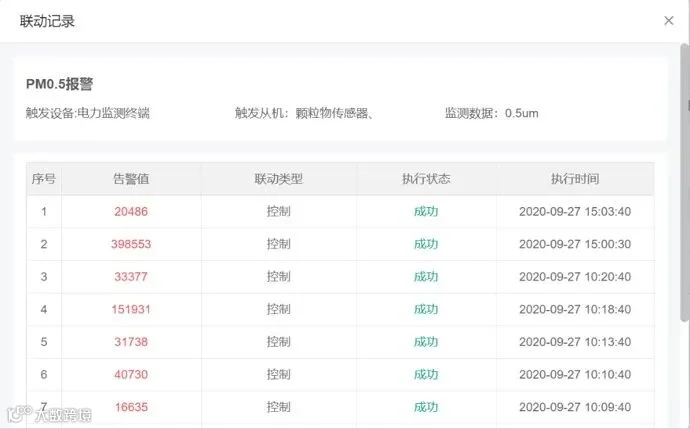

实时数据可通过网络查看。

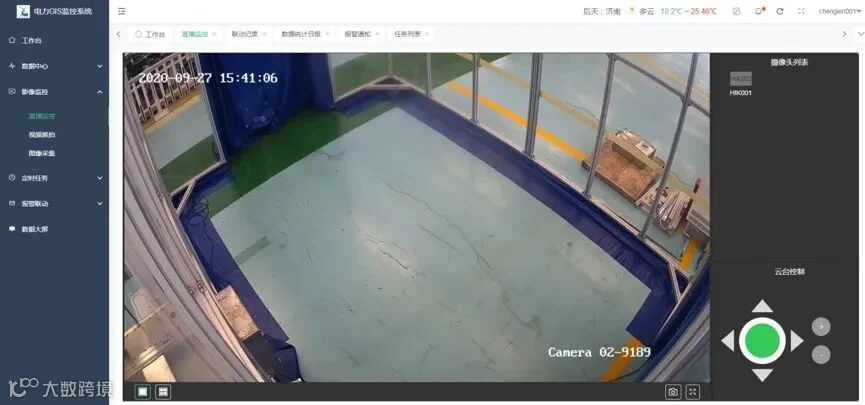

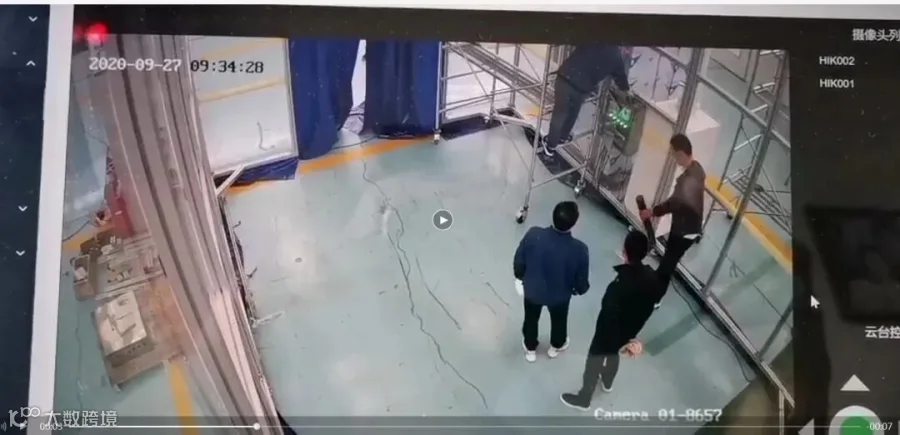

现场回传实时画面。
视频：除尘室监控系统
