干盘管的介绍与应用

干盘管的介绍与应用

干盘管（DCC-Dry Cooling Coil）也叫干式盘管，是用于给室内回风提供冷量或热量的设备，因为其干盘管的进水温度一般高于室内空气露点2度左右（一般进水13℃，出水18℃）以上一般不会有冷凝水产生，故叫干盘管。干盘管是洁净室空调系统中常用的关键设备，主要用于控制温度和湿度，同时避免因冷凝水产生而带来的污染风险。

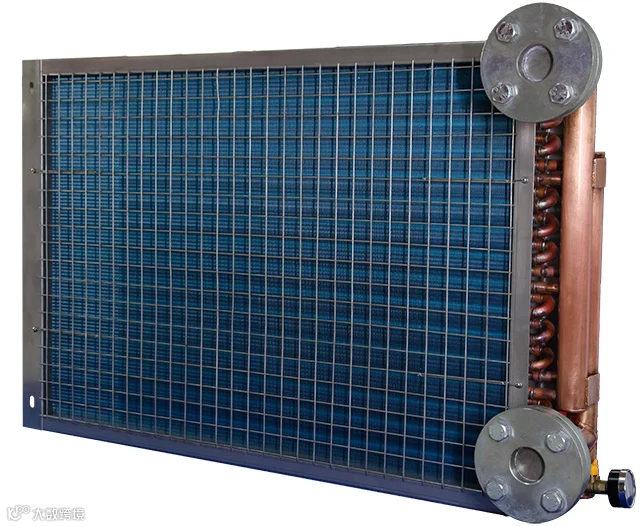

1.铝翅片，即干盘管主要散热部件，由薄的铝片组成。

2.盘管，主要由紫铜管加工而成，穿插于铝翅片中，根据降温能量的大小，通常有2排管/3排管/4排管之分；

3.积水盘，主要用来将水集中起来排走，一般需要在其底部进行保温；

4.排气阀，一般装于干盘管的出水管的接口处，在初次通水时可以通过打开排气阀将集存于干盘管中的空气排出，如不将空气排出，则水流无法顺畅的通过干盘管，则干盘管将不能起到很好的降温作用。

干盘管作为一种热交换设备，其内部包含一系列平行排列的盘管。当热水或冷水在盘管内流动时，会与盘管外的空气进行热量交换，进而改变空气的温度。具体来说，冷水流经盘管会吸收空气中的热量，导致空气温度下降；而热水流经则相反，会向空气释放热量，使空气温度升高。

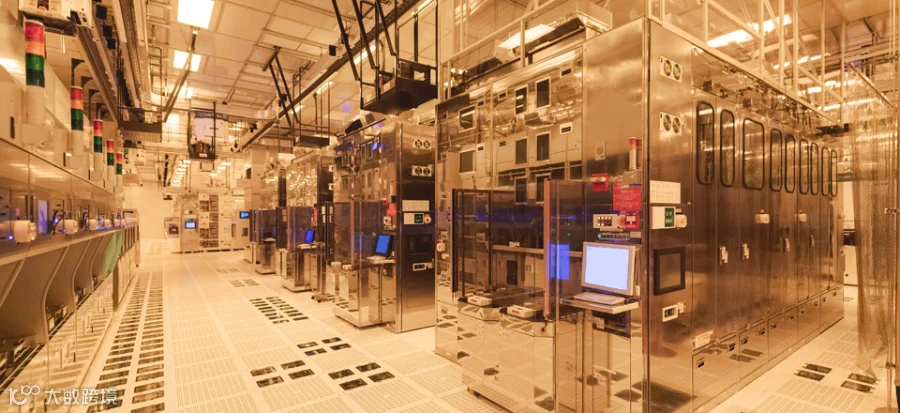

在洁净室中，干盘管技术通过将空气冷却到设定温度，再通过送风口将冷空气送入车间内，从而达到控制室内温湿度、减少尘埃和微生物等污染物的效果。

干盘管作为一种高效空调末端设备，凭借其独特的设计和运行模式，在多个领域展现出显著优势：

1.无冷凝水特性

干盘管通过控制冷冻水温度（通常≥13℃）高于室内空气露点温度，避免盘管表面结露，从而无需冷凝水排放系统。这一特性不仅降低了漏水风险，还减少了细菌和霉菌滋生的可能性，尤其适用于洁净室、手术室等对卫生条件要求极高的环境。

2.节能高效

干盘管采用高温冷冻水（12-18℃），相比传统风机盘管的低温水（7-12℃），可显著提升冷水机组的能效比（COP），降低能耗约20%-30%。此外，其显热处理模式避免了除湿带来的能量浪费，适用于高显热负荷场景（如数据中心、电子厂房）。

3.简化系统设计与维护

无需冷凝水管和集水盘，减少了管道布置复杂性和维护成本。例如，在数据中心中，干盘管可远离机柜布置，避免水管泄漏导致的安全隐患。

4.灵活适配高显热负荷环境

干盘管专为处理显热设计，可高效应对大功率设备散热需求。例如，单台2500mm宽的干盘管可提供175kW冷量，冷量密度是传统精密空调的1.5倍，且支持模块化扩展。

5.气流组织均匀

结合EC风机调速控制，干盘管可实现送风温差稳定（如12℃），并通过分区调节消除局部热点，尤其适合数据中心高密度机柜的散热需求38。

6.多场景适用性

干盘管不仅用于洁净厂房和医疗设施，还可与辐射空调系统结合，应用于五恒系统（恒温、恒湿、恒氧、恒静、恒洁），提升舒适度并降低噪声。

1.湿度已独立控制的场景

干盘管常用于湿度由其他系统单独调控的环境，避免重复处理潜热，提高能效。如洁净室：湿度由新风机组控制，干盘管维持温度恒定，避免冷凝水污染；数据中心：服务器散热需求大，湿度需稳定（通常40%~60%），干盘管配合精密空调的除湿功能，专注降温；博物馆/档案馆：湿度由专用加湿/除湿设备管理，干盘管保护文物免受温变影响。

2.卫生要求严格的场所

无冷凝水特性可抑制细菌滋生，适合医疗、食品等行业。如医院手术室：湿度由新风系统控制，干盘管提供无菌环境下的精准温控；食品加工厂：避免冷凝水滴落污染生产线，同时维持低温环境。

3.节能导向的空调系统

与辐射供冷、新风系统等结合，降低整体能耗。如辐射空调系统：干盘管处理新风显热负荷，辐射板负责室内温度，提升舒适度；变风量（VAV）系统：在湿度较低地区，干盘管独立调节温度，减少再热能耗。

4.工业防潮防腐蚀环境

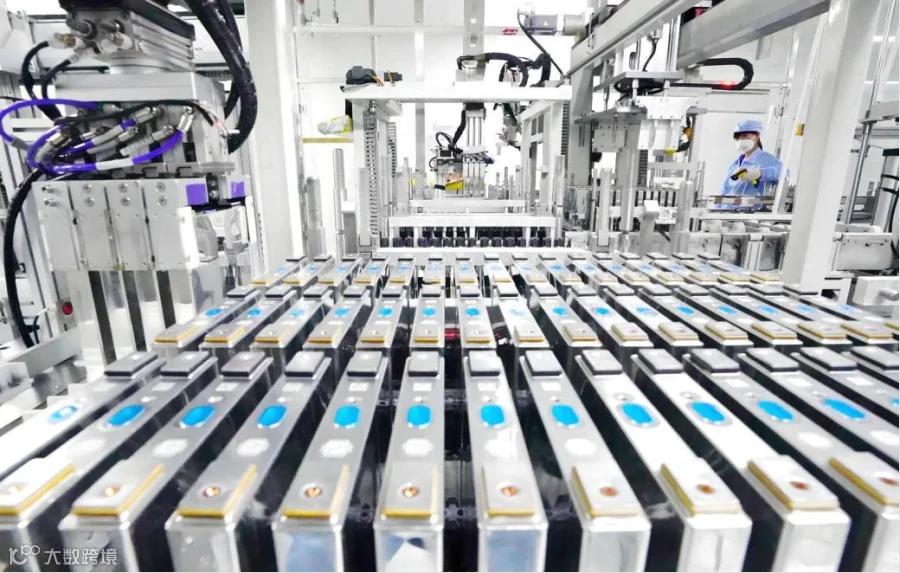

避免冷凝水对设备或工艺造成损害。如电子制造车间：防止电路板生产中的湿气凝结；锂电池工厂：严格控制环境湿度，干盘管降温不产生水分。

干盘管以其无冷凝水、高效节能的特性，成为高洁净度与高密度散热场景的核心设备。在电子制造、数据中心等领域的成功应用验证了其技术优势，未来随着智能化与跨行业融合，其应用潜力将进一步释放。设计选型时需综合考虑负荷计算、布置方式及冗余策略，以确保系统可靠性与经济性。
