转轮除湿机在洁净室中的应用

转轮除湿机在洁净室中的应用

洁净室作为高科技产业（如半导体制造、生物医药、精密电子等）的核心生产环境，对温湿度、洁净度及空气流速等参数有着严苛要求。其中，湿度控制是洁净室运行的关键环节之一。传统冷凝式除湿机在低温低湿工况下存在能耗高、湿度波动大等问题，而转轮除湿机凭借转轮除湿机特别适用于对湿度要求严格（如RH≤45%）的洁净室环境，当传统冷却除湿无法满足低湿需求时，转轮除湿机因其不受空气露点限制且除湿量大，成为经济高效的解决方案其独特的吸附除湿原理和连续运行能力，成为洁净室环境控制的首选设备。

1.半导体行业

半导体行业一般对湿度控制要求较高，传统的冷却除湿能耗高且无法稳定维持低湿环境，目前转轮除湿与冷却联合的系统成为主流，兼顾能效与湿度。其中光刻车间的湿度控制一般为RH≤35%，露点≤-20℃；芯片封装与测试环节湿度要求一般为RH=45±2%；原材料与成品仓储湿度要求一般为RH≤20%（硅片仓库）、RH≤10%（光掩膜版存储）。

2.锂电池行业

锂电池生产需将环境露点温度控制在-40℃至-60℃区间，部分高端工艺甚至需达到-70℃以下‌。转轮除湿机须具备持续稳定运行能力，避免因湿度波动导致电池鼓胀、漏液或性能下降‌。

3.制药行业

根据GMP规范，洁净区需严格控湿（45%～65%），南方高湿气候中，转轮除湿机可稳定维持湿度标准。

4.光学实验室

多数光学实验室的湿度控制范围通常为‌40%～60%RH‌，温度维持在‌20℃-25℃‌，以满足基础光学实验的稳定性需求。对于激光实验、精密光学元件镀膜等场景，湿度需进一步控制在‌45%RH以下‌，以减少水汽对光路或薄膜的影响。

转轮与冷却联合除湿空调系统，就是将具有冷热交换的冷却除湿循环系统与转轮除湿相结合，利用制冷系统的吸热除湿进行前期除湿，而利用转轮除湿机进行深度除湿。冷却除湿在一定的范围内除湿效果好，且性能稳定，但当湿度要求较低时，冷却除湿的能力明显下降，此时选用转轮与冷却联合除湿系统，可以达到很好的效果。冷却除湿作为前期除湿，突出了冷却除湿机高露点工况下能耗低的特点，利用转轮除湿进行深度除湿，突出了转轮除湿机低温低湿条件下，不受露点限制且除湿量大的优点。

1.湿度梯度覆盖‌：

冷却除湿适用于处理高湿度空气（RH＞60%），通过表冷器将空气降温至露点以下，去除大量显热和潜热。转轮除湿则对低湿度空气（RH＜30%）进行深度处理，利用硅胶或分子筛吸附实现露点低至-70℃的工艺要求。

2.能耗互补性‌：

冷却除湿的冷源可回收部分冷凝热，用于转轮再生加热，降低整体系统能耗。转轮再生排风余热可通过热交换器预冷新风，减少表冷器负荷。

1.转轮基体材料与结构设计

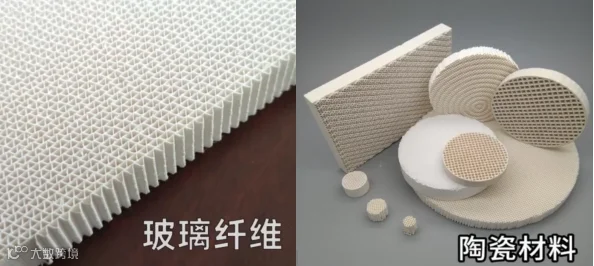

转轮是除湿机的核心组件，其结构直接影响吸附效率和设备寿命。转轮的基材一般选择采用高强度陶瓷纤维或铝合金基材，具有以下特性：

(1) 耐高温性：耐受再生区100-140℃的高温环境，长期使用不变形（陶瓷纤维耐温可达500℃）。

(2) 低热容：减少再生阶段的热量损耗，提高能量利用率。

(3) 化学惰性：避免与吸湿剂或空气中的腐蚀性成分发生反应。

转轮的结构为蜂窝状结构，孔径设计为1.5-3mm，孔壁厚度0.1-0.3mm，形成约70%～80%的孔隙率。每立方米转轮材料提供约3000-4000m²的有效吸附表面积（相当于足球场面积）。蜂窝通道平行于气流方向，减少压降（通常＜200Pa），降低风机能耗。

2.吸湿剂涂覆技术

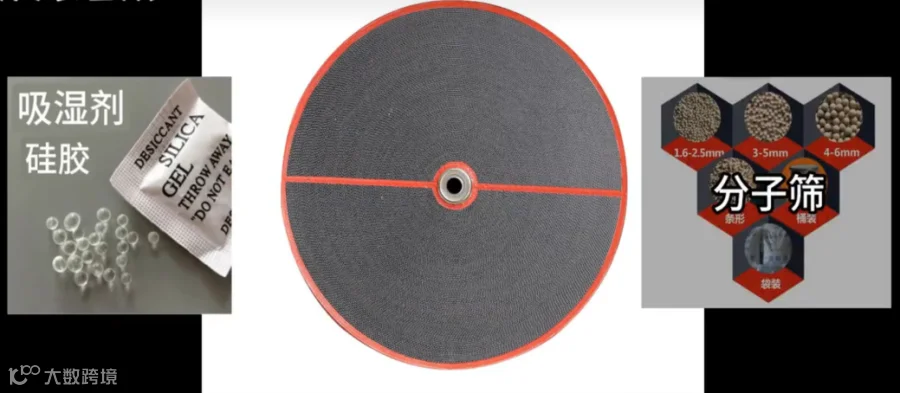

转轮表面涂覆的吸湿材料决定其吸附性能：

(1) 硅胶（SiO₂·nH₂O）：

孔径分布：2-3nm（中孔结构），适合在40%～60%RH环境下吸附水分子。吸附容量：20-30g水/kg硅胶（25℃, 60%RH）。优点：成本低，再生温度要求较低（80-120℃）。

(2) 分子筛（沸石，如3A型）：

孔径0.3nm，仅允许水分子（直径0.28nm）进入，实现超低露点除湿。吸附容量：18-22g水/kg分子筛（25℃, 30%RH）。优点：在低湿度（RH＜30%）环境下吸附能力显著优于硅胶。

(3) 复合涂层技术：

部分高端机型采用硅胶与分子筛的分区涂覆，转轮前段（空气入口侧）用硅胶处理高湿空气。后段采用分子筛进行深度除湿，兼顾效率与经济性。

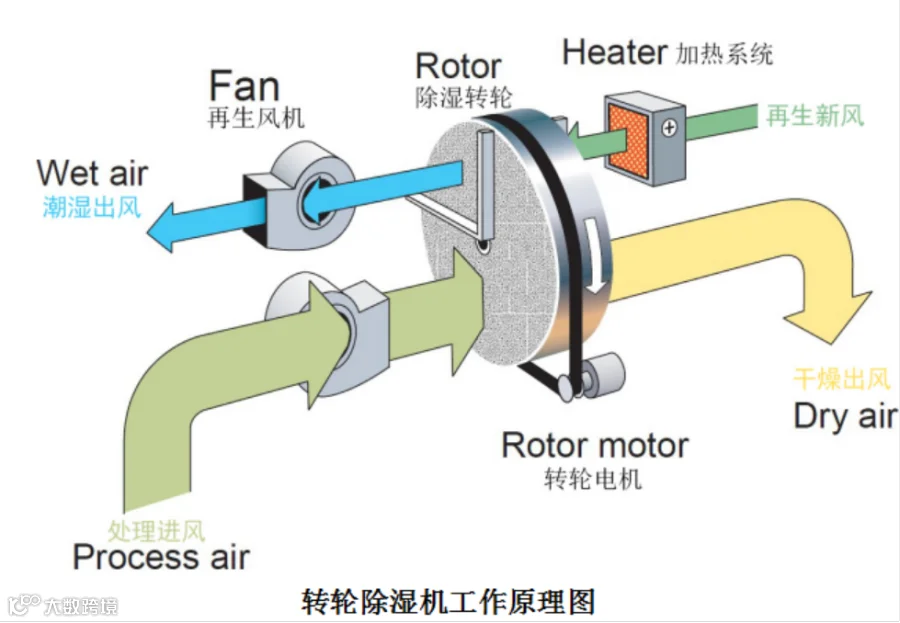

3.转轮除湿机的吸附除湿

潮湿的环境空气（称为处理空气）通过风机被吸入转轮的处理区（占转轮面积的3/4）。空气流经蜂窝状结构的吸湿材料与吸湿材料表面充分接触，由于吸湿材料的表面具有大量的微孔结构，可以通过物理吸附作用捕获空气中的水分子。当水分子被吸附后，空气的湿度显著降低，形成干燥空气（露点温度可低至-40℃以下）送入洁净室中。

4.转轮除湿机的再生脱附

外部引入的再生空气（可以是环境空气或部分干燥后的回风）经过电加热器、蒸汽加热器或余热回收系统，被加热至80~150℃（具体温度取决于吸湿材料类型）。加热后的再生空气进入转轮的再生区（占转轮面积的1/4），与吸附饱和的吸湿材料接触。高温使吸湿材料中的水分子获得足够能量，打破吸附力，从材料表面解吸，重新进入空气中。再生空气吸收水分后变为高温高湿废气（湿度可达90%以上），湿废气通过排风系统排出室外，避免湿气重新进入环境。

5.转轮旋转与循环

转轮由电机驱动，以8~12转/小时的速度缓慢旋转。吸附饱和的处理区逐渐转入再生区，再生后的干燥区重新进入处理区，实现连续交替工作。转轮的转速、再生温度及风量通过控制系统调节，确保吸附与再生效率匹配，维持稳定的除湿能力。

转轮除湿机通过其高效吸附能力、温湿度独立控制及无冷凝水特性，成为洁净室环境控制的核心设备。在电子、制药、实验室等领域，其技术优势直接关系到产品质量与工艺稳定性。合理选型、系统集成及定期维护是确保其长期高效运行的关键。未来趋势将聚焦于再生热源的节能优化与AI智能化控制，以便应对更高标准的工业需求。
