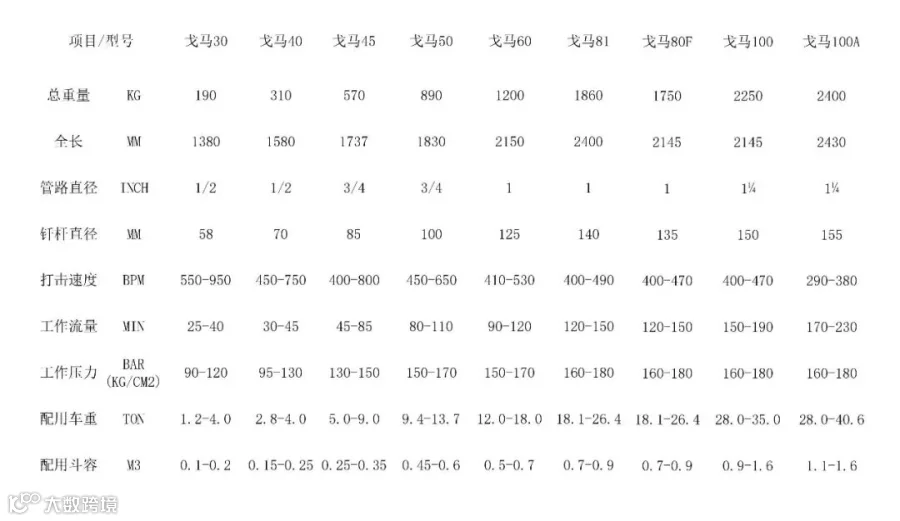

•标准规格

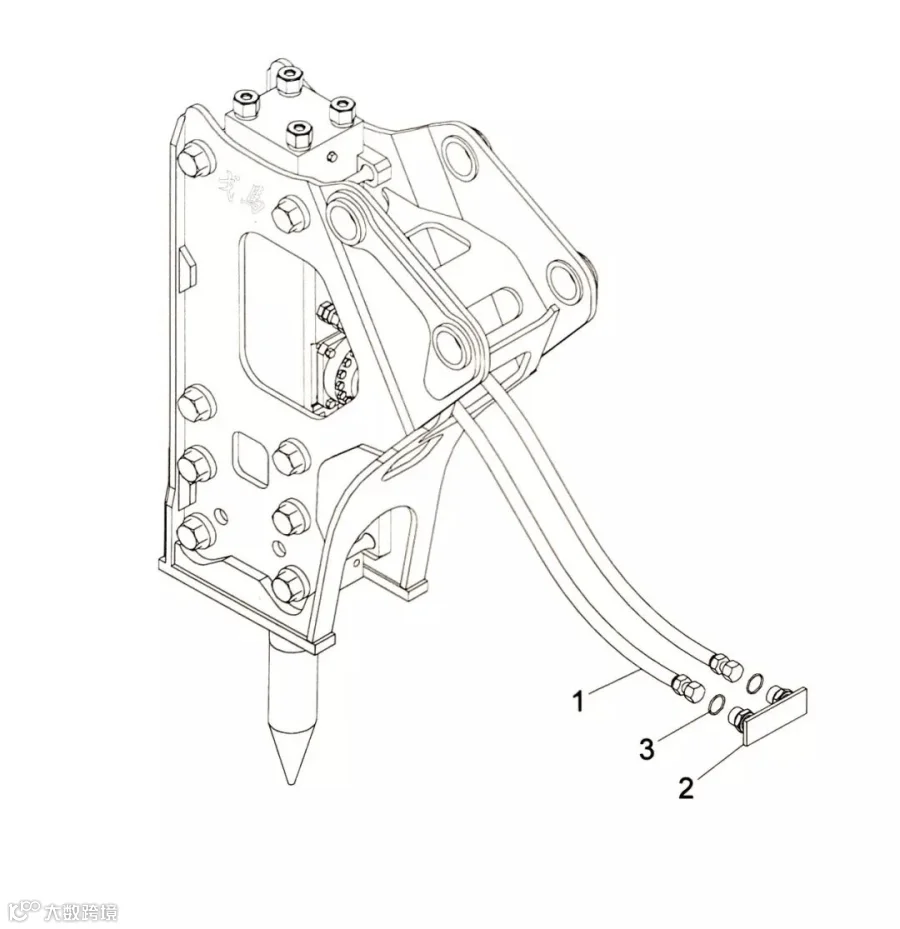

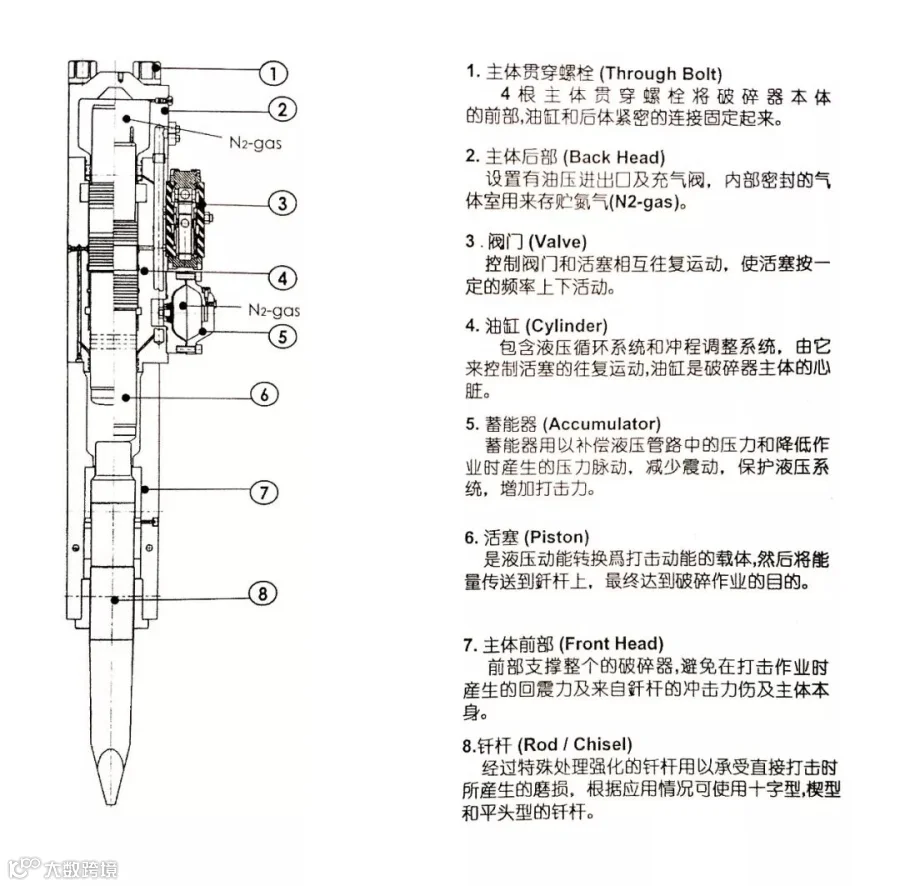

•结构与主要部件

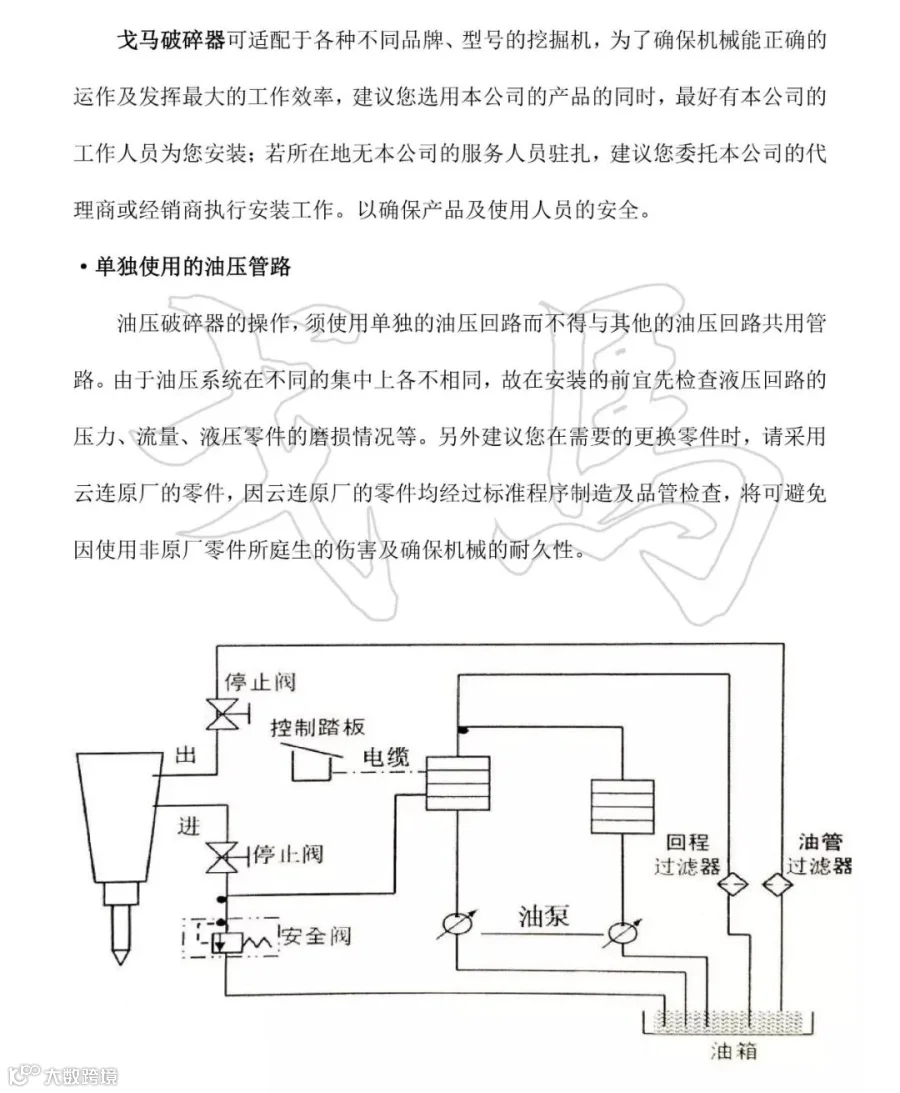

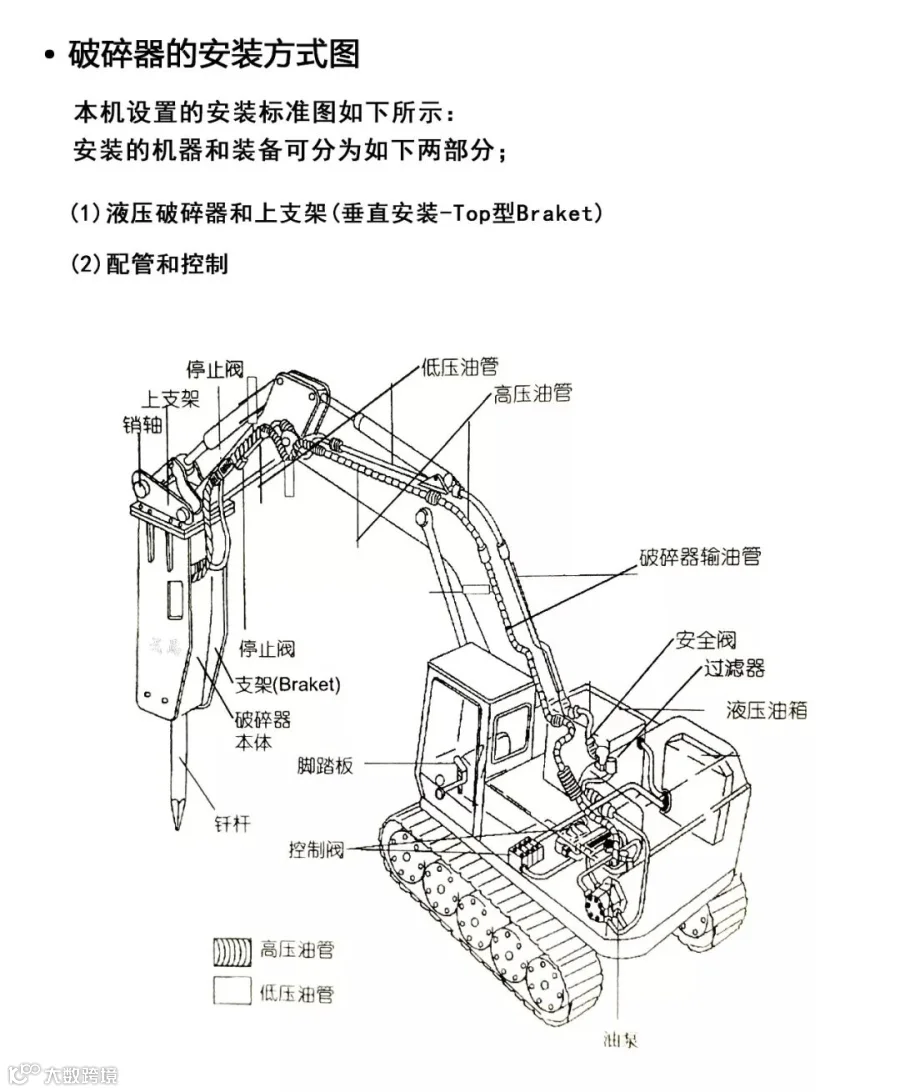

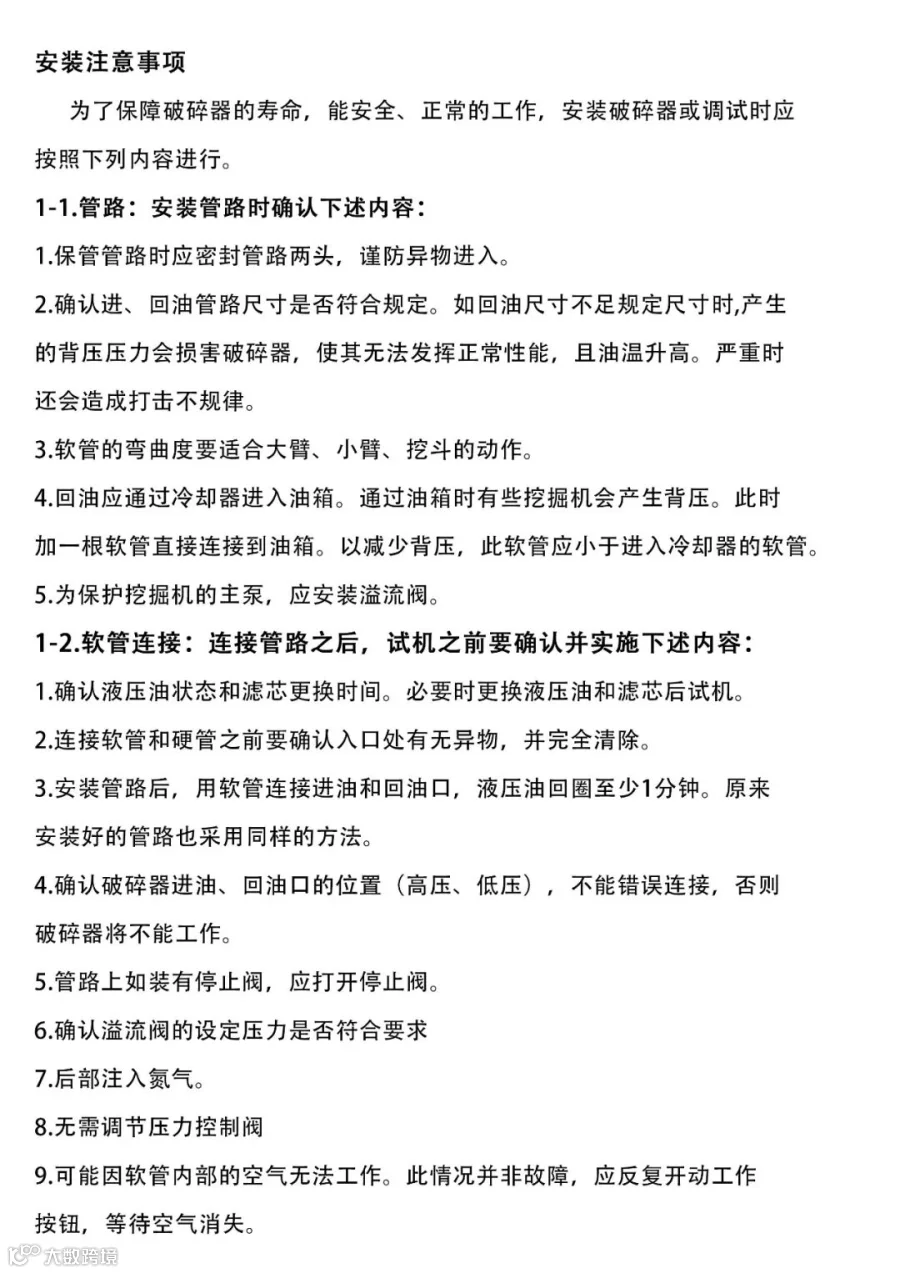

•安装管路、油路图

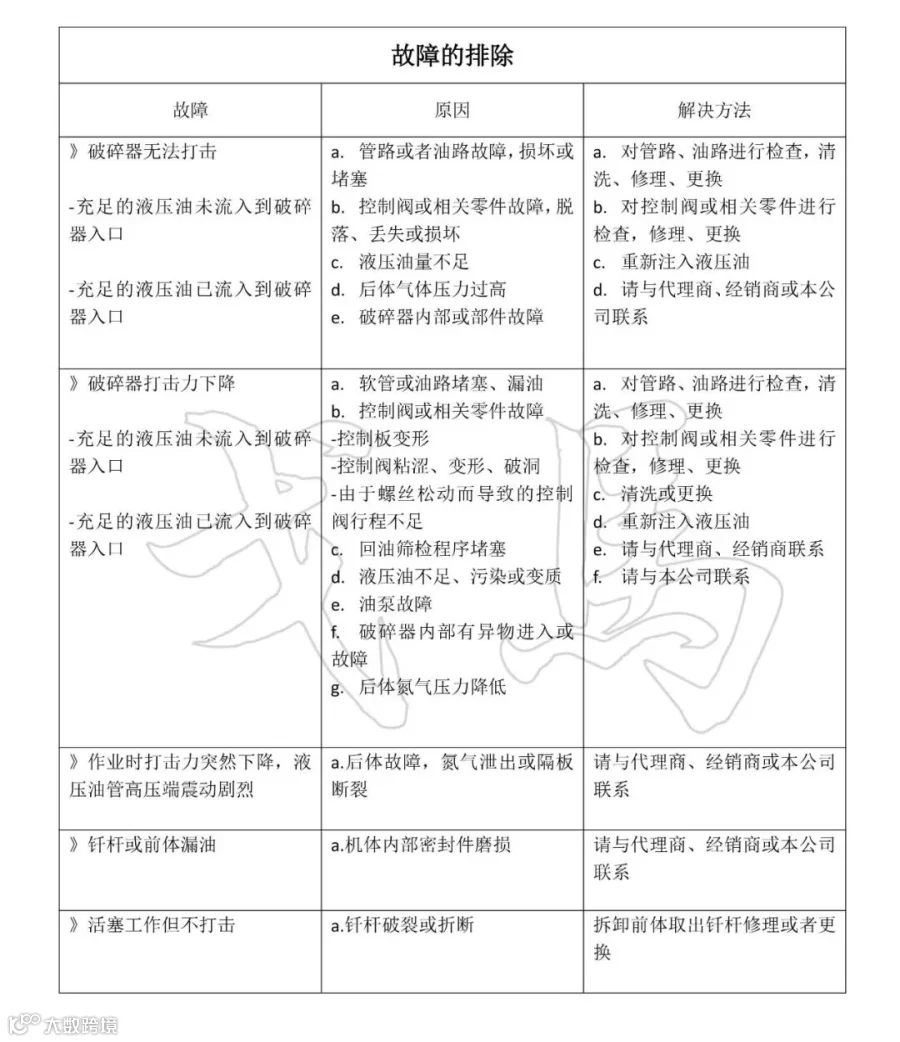

•故障的排除
·交换钎杆
警告：在开始维修之前，必须要对机器周围环境进行安全检查。

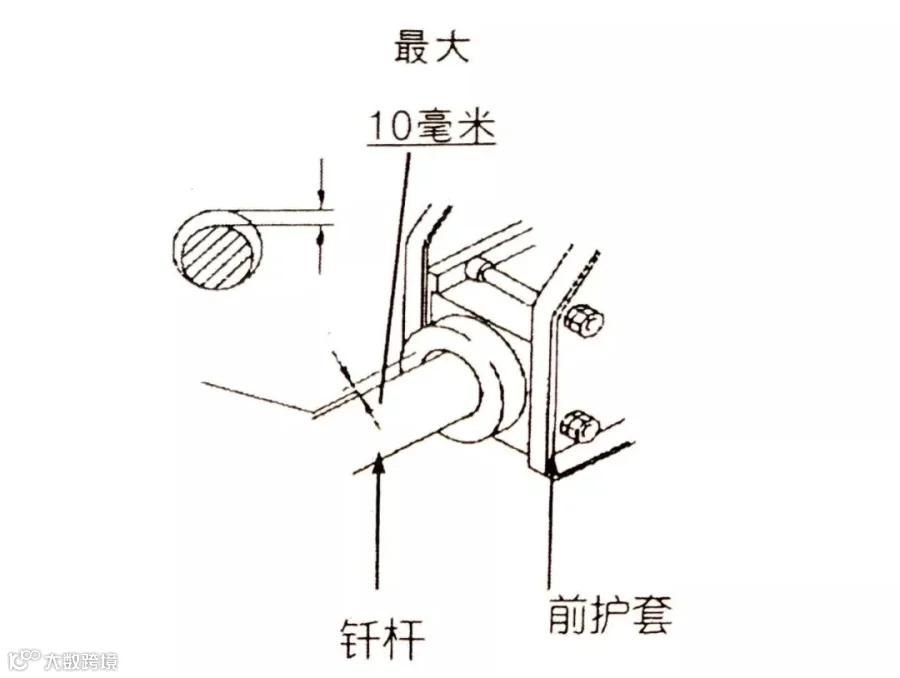

钎杆与前护套
当钎杆经过长时间的作业使用时钎杆的顶部就会在作业时与前护套发生划开现象，这个时候应对其加以研磨，但是如果经过多次重磨后，淬硬表层就不复存在，这样钎杆就会磨损得更快。这时，请您更换新的钎杆。此外，当钎杆与前护套之间的间隙变大时，活塞将无法与钎杆密合，一方面易造成机体损坏一方面也使钎杆容易折断，更会导致危险。因此，如果发现此间隙超过了10毫米，请您在更换钎杆的同时也更换前护套。

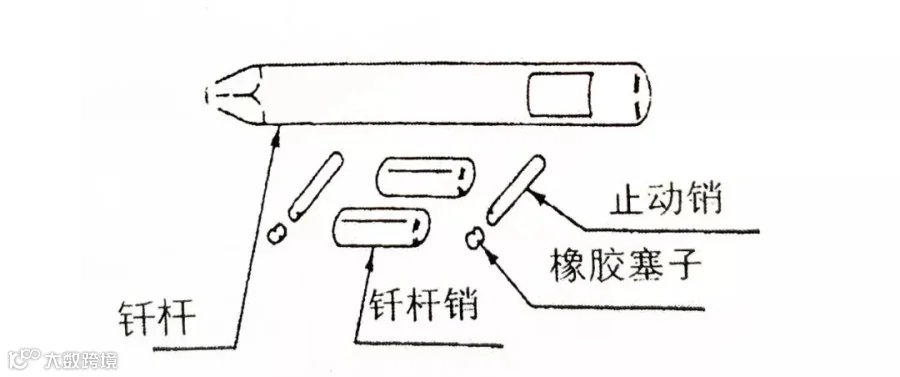

钎杆的拆卸
首先用工具将前体两个橡胶塞拆下，然后将一根尺寸300mm的钢轴插入较小的销孔中，用一把小锤将止动销打出，接着再将一根尺寸200mm的钢轴插入，用一把轻质小锤将两个钎杆销打出，将止动销、钎杆销卸下后，最后由于钎杆较重，需用小起重机的链轮滑车将钎杆的中部吊起，同时用手轻抬钎杆端，这样就能容易将其卸下了。橡胶塞被卸过2-3次后就应更换新的了。
钎杆的安装
安装新的钎杆，可按照以上拆卸的步骤相反的程序进行检查一下各零件是否有磨损，破裂以及划伤等情况.清除零件上的毛刺及附着物，将钎杆及钎杆销表面摩擦接触面涂以润滑油以后，再将新钎杆等装回。每100到150小时，就应该调换一下钎杆销与钎杆的接触面，防止因钎杆销变形而产生的安装困难，如果钎杆销过度损耗，请及时更换轩杆销。
注意：如果交换的钎杆及钎杆销不是本公司原装的零件，那我公司不保证破碎器零件的工作质量。
破碎器主体为主要精密部件，自行分解是很危险的，如果需要拆卸或组合破碎器，请与我公司联系，否则我公司将无法保证机械的品质与性能。
