案例|食品饮料包装视觉检测系统解决方案

点击“研华自动化”免费订阅我

---

•  客户属于全球知名的包装设备提供商，主要为世界知名品牌的饮料厂家提供整体包装解决方案，目前相应终端用户要求，要识别出饮料包装盒上喷墨印刷的英文和数字及条码。

• 已有某两家国外知名品牌视觉供应商提供了DEMO测试，但由于包装盒上的印刷字有上下1mm之高低落差，并且印刷字体会横跨在落差之上，导致识别困难并容错率不高，要求我们的视觉系统能清晰识别并有较高的容错能力。

• 要求IPC CPU主频≥I3，RAM 4G，500G HHD，正版WIN7系统，带2个以上POE供电千兆以太网口，带DIO输入输出。

• 要求工业相机30W像素，帧率速度满足流水线7包/秒速度，配齐光源和镜头。

• 要求视觉软件成熟可直接使用，界面友善，方便操作，容错率高，输出OK和NG信号给上位PLC控制系统进行分拣。

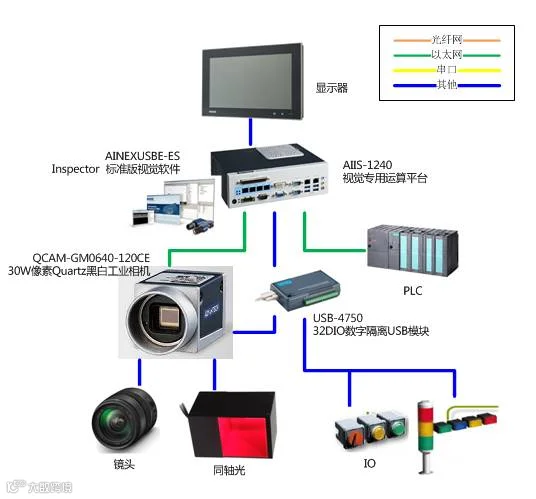

       研华视觉检测系统方案采用视觉专用控制器AIIS-1240为运算平台，搭载研华Inspector 标准版视觉软件为处理核心，外连30W像素的研华Quartz工业相机进行图像采集，根据项目实际情况配备70mm大小的同轴光和焦距8mm光圈13mm的高清镜头。

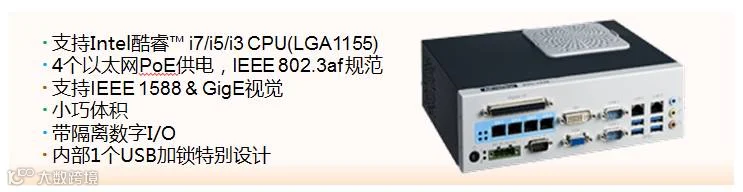

（一）视觉专用控制器AIIS-1240运算平台

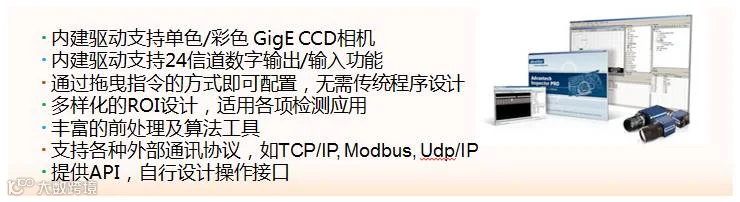

（二）Advantech Inspector  标准版视觉软件

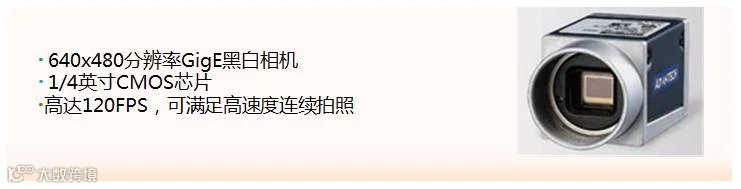

（三）30W像素的Advantech Quartz工业相机

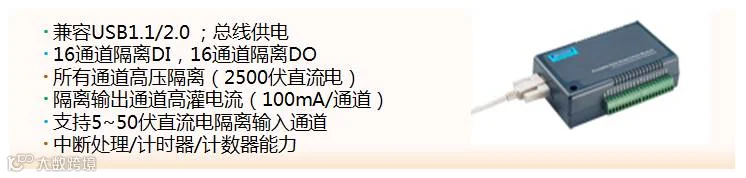

（四）32通道隔离保护的数字I/O USB模块

       研华视觉检测方案配备了具有强大运算能力和高稳定性的视觉专用控制器 AIIS-1240，内嵌32DIO隔离数字量USB模块做相机触发拍照， 再搭载研华处理能力强、功能丰富的Inspector 标准版视觉软件，采用GIgE连接的120FPS高帧率的工业相机进行图像采集，并选配合适的镜头和光源，确保了项目顺利完成。

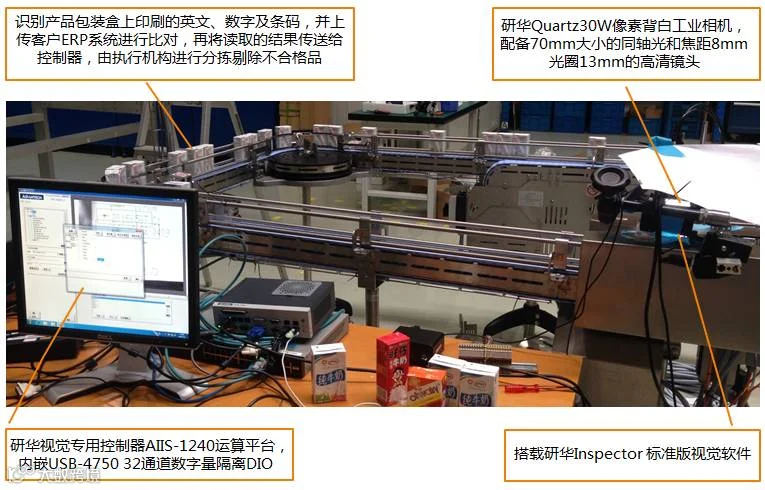

       在客户输送线上架设研华视觉系统，识别产品包装盒上的英文、数字及条码，并上传客户ERP系统进行比对，再将读取的结果传送给控制器，由执行机构进行分拣剔除不合格品。

       凭借研华强大的视觉处理软件及工程师丰富的现场经验，准确、快速地帮客户完成项目关键要求，以突出的技术性能得到客户的青睐，当然高性价比的产品也是客户首选的重要因素。

      研华视觉系统对比某国外知名大品牌，为客户节省了近一半的成本，并且以一天的调试时间就完成了该品牌长达一个月都没有完成的高容错识别能力的要求。
