【产品】开箱视频—精巧型工业物联网边缘控制器AMAX-5580
>

【产品】开箱视频—精巧型工业物联网边缘控制器AMAX-5580

【产品】开箱视频—精巧型工业物联网边缘控制器AMAX-5580 研华工业物联网
2020-06-11
2
导读：研华工业物联网边缘控制器AMAX-5580 产品开箱视频

本期导读



什么是边缘控制器？
边缘计算对数据的本地处理能力提出了很高的要求，传统的PLC控制器已无法胜任这样的工作，因此，一种基于PC的兼具PLC功能的控制器应运而生。这样的控制器可以将PLC控制器、PC、网关，运动控制、I/O数据采集、现场总线协议、机器视觉、设备联网等多领域功能集成于一体，同时实现设备运动控制、数据采集、运算和与云端相连，以及在边缘侧协同远程工业云平台实现智能产线控制等，这样的控制器被称为边缘控制器。
今天我们就以目前市场上最为典型的一个边缘控制器——研华工业物联网边缘控制器AMAX-5580，下面就通过开箱实测，来揭开边缘控制器的神秘面纱。

研华AMAX-5580边缘控制器开箱视频--硬件篇
这款AMAX-5580边缘控制器，整个控制器和无风扇的嵌入式工控机十分相似，通体采用坚固的金属外壳，重量达到了1.6 kg，不过主机的尺寸要比一般的嵌入式工控机小很多，更像是一个中小型PLC的大小，具体尺寸为13.9 x 10 x 8 cm。

AMAX-5580整体外观设计紧凑，接口布置合理，加上指示灯和散热孔的点缀，体现出一种独有的工业之美。特别是黑色金属外壳让AMAX-5580更具质感，拿在手里也是分量十足，除了可以提供物理保护和电磁屏蔽，也拥有优异的散热性能。

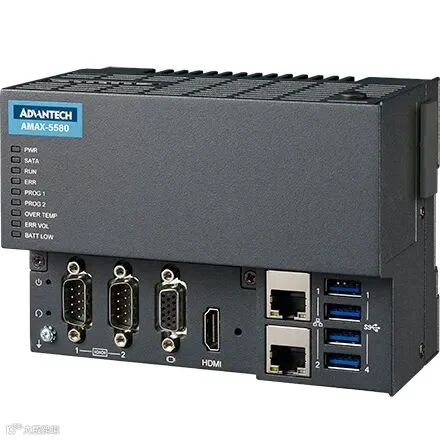

研华AMAX-5580边缘控制器的正面照


在主机正面，有9颗状态指示灯， 2个可扩展串口用于连接串口设备，1个HDMI和1个VGA用于外接显示器，4个USB3.0用于外插U盘或者外接USB设备， 2个千兆以太网接口用于与信息化网络、MES、数据库、服务器等连网，也可以用于往下连接IO、伺服和相机等。同时还有两个隐藏式设计的开关按钮和重启按钮。

电源输入接口设计在机身上侧，这样的设计既十分方便使用电源接线，又远离了正面的所有数据接口，从而不会对数据的传输造成干扰。此电源接口可以同时外接两路24V电源输入，做到冗余设计。

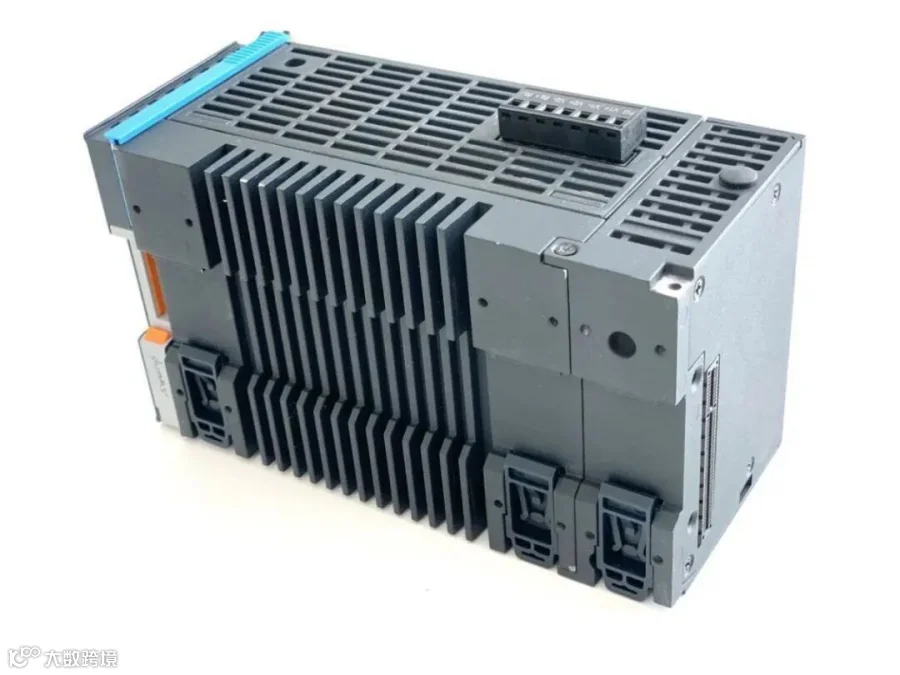

研华AMAX-5580边缘控制器后侧面照


整个AMAX-5580控制器采用无风扇设计，散热孔均匀的分布在上下两个侧面，十分符合热空气的流动规律，具备了良好的散热效果。

在机身背部设计有13根散热齿条、DIN导轨安装槽和3个卡扣，无需使用螺丝，安装和拆卸十分方便。

主机两侧分别为标准化的PCI Express与EtherCAT通信接口，用户可根据特定需求选配通信与I/O模块。

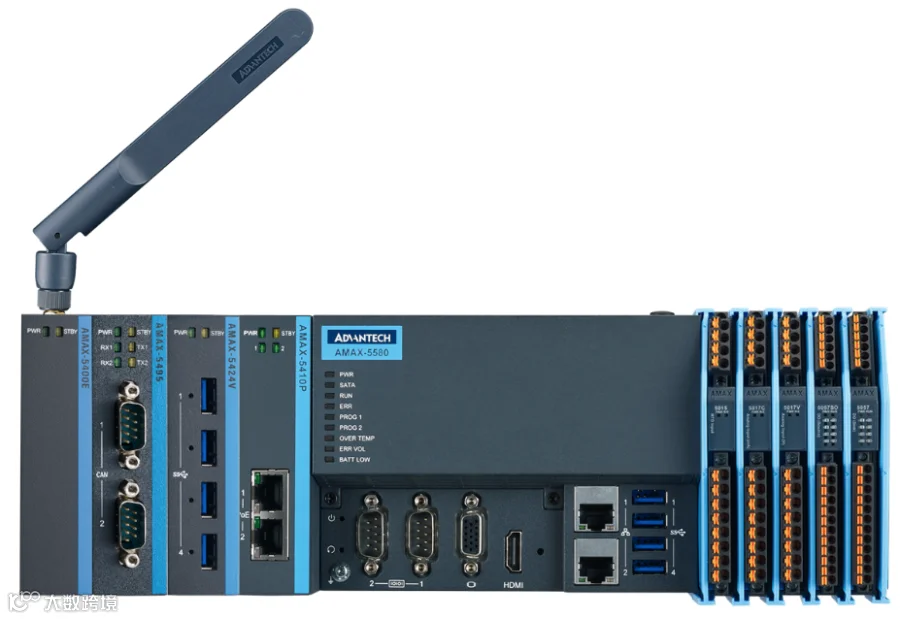

加了扩展模块（左）和EtherCAT I/O接口（右）的AMAX-5580


机身左侧的PCI Express通信接口最大支持4个扩展，研华提供了带4个USB3.0口的USB扩展模块，带2个PoE供电千兆以太网模块，带2个RS-232/422/485的串口模块，以及无线传输和存储等四个功能模块，用来扩展机器视觉、串口、CAN总线、硬盘及无线网络，其中无线传输和存储模块支持4G / LTE / Wifi / GPS无线通信方式，以ODBC、OPC UA、OPC DA、MQTT协议将设备数据可上传数据库、云平台及MES系统。
主机身右侧的EtherCAT I/O高速接口可以扩展65535个节点，可满足大部分自动化场合控制需求。插片式I/O模块全部安装在标准DIN导轨上，安装在设备控制柜中时无需额外的钻孔或机械装置，不仅节省了空间，而且允许工业设备跨越边界。

今天的AMAX-5580边缘控制器开箱视频是硬件篇，接下来我们还会推出软件篇和实操篇。对AMAX-5580边缘控制器感兴趣的亲们，也可以查看下方系列线上课程。《研华IIoT边缘控制器解决方案》AMAX-5580电子型录下载通道已开通，请点击阅读原文链接，即可下载完整版电子型录文件。
