近年来，随着工厂企业网络的普及和深化发展，以及对安全防范要求的提高，许多工厂企业把已建或待建的网络系统与监控系统结合起来，这样，不光可以最大程度地减少工程改造周期，同时也避免了资金的重复投入和提高网络资源的利用率，工厂企业实现现场监控和生产指挥调度的结合，将在很大程度上提高工厂的智能化管理水平。
玩具工厂B公司痛点
新园区面积大，如何做好全方位网络覆盖？
访客日益增多，如何保证园区安全？
监控点位分散，如何有效节约布建成本？
研华poe视频监控解决方案
方案特点

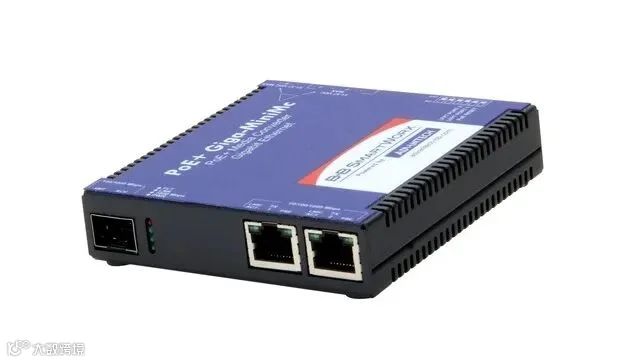

1、带有LFPT的PoE+ Giga-MiniMc千兆光电转换器包含用于电口的LED灯，用于指示通讯/活动和双工传输。设备背面的接线端子支持直流电源，产品还附带一个外部交流适配器。该转换器专为0 - 70°C极端温度范围而设计，作为非网管设备，该转换器非常易于安装。
2、有三个拨码开关：一个用于每个电口上的 LFPT（链路故障传递），一个用于 PoE 复位。LFPT是一种结合了TX（电口）和FX（光口）链路损耗的故障处理功能。在ON位置，光电转换器将通过每段的设备传递链路故障。因此，如果光电转换器一侧的链路出现故障，光电转换器将强制其链路伙伴上的链路 （LED） 关闭。如果电口连接失败，转换器将向光口报告故障，光口也将熄灭。如果接口发生故障，则会一直报告到远端，并且 LED 将相应地熄灭。
3、当 PoE 复位拨码开关打开时，如果光纤段上的链路状态丢失，转换器将关闭电口上的输出电源。LFPT 和 PoE 重置诊断功能默认设置为 OFF，允许客户选择重要功能和适用端口。
4、LFPT诊断功能和PoE重置选项在发生故障时会向网络管理员发出警报，并使管理员能够从控制中心远程重置设备。
5、PoE+ Giga-MiniMc 的 PoE 功能符合 802.3af 和 802.3at 标准，可通过现有的 CAT5（或更高）网线运行电力，同时支持以太网数据流。为了防止损坏连接的设备，转换器将只提供设备实际消耗的功率。
方案优势

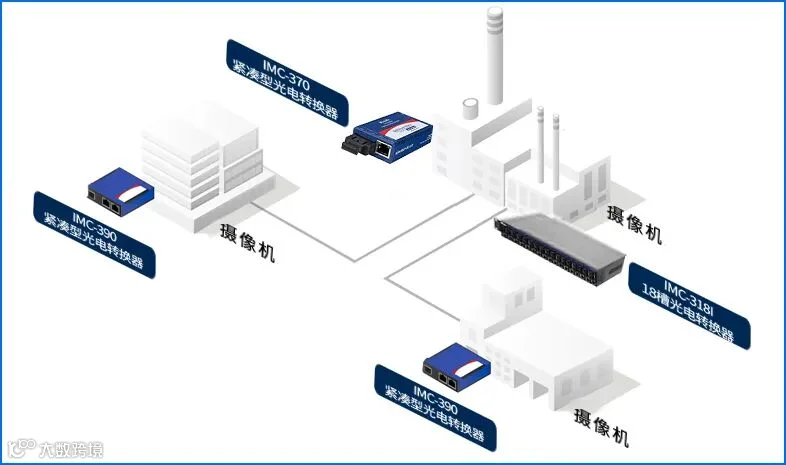

使用高性价比的多模光口做园区网络全覆盖
电口的传输范围有限约为100m，无法满足B公司需求。多模光口降低了整个方案的成本效益，不仅能全方位做网络覆盖，还增加了对电磁干扰 （EMI） 的抗扰度、高达 10 Gbit/s 的传输速度和高安全性。
为7x24h全天候视频监控系统稳定提供保障
使用支持LFPT功能的研华工业光电转换器。该紧凑型转换器包括两个10/100/1000 Mbps（PoE）电口和一个SFP（小型可插拔）光口。除了进行以太网连接，每个以太网端口还为连接的设备提供高达25W的功率。这就消除了将专用电源线连接到摄像机位置的需要。
保障工厂未来系统升级的可行性
SFP光口支持100 Mbps或1000 Mbps。目前B公司只需要100 Mbps的连接即可满足当前需求。若以后他们希望将系统升级到千兆，那具有LFPT功能的PoE+Giga MiniMc可以轻松地从多模光纤转换为单模光纤，仅需更换热插拔SFP光口即可。
Why Advantech？
🔹方案经济高效且灵活，具有可互换的 SFP 模块并支持热插拔；
🔹提供以太网供电，支持以太网电口、10/100/1000Mbps 至 1000Mbps 光口或 100Mbps 光口；
🔹紧凑型产品尺寸，支持交流或直流电源；
🔹诊断 LED，包括 LFPT 和 PoE 复位功能；
🔹产品支持多种安装方式；
🔹0-70℃ 宽温设计，适用在各种极端环境。
产品推荐

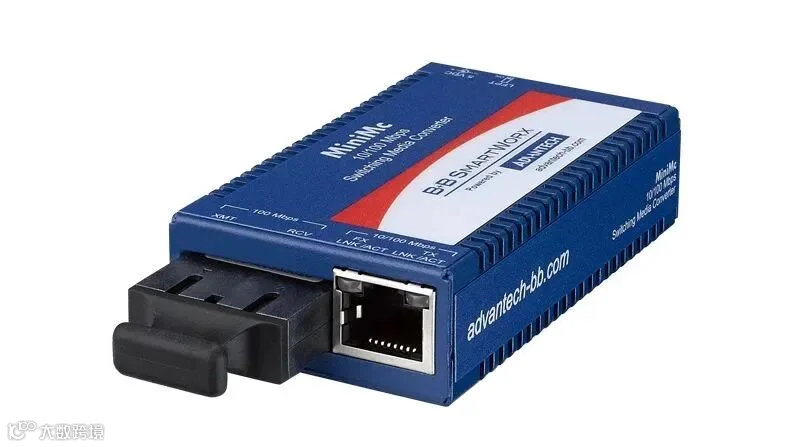

— — IMC-350/370 — —
10/100Mbps&1000Mbps 紧凑型光电转换器
🔹 尺寸紧凑的金属外壳
🔹 工业级设计，支持宽温工作
🔹 符合IEEE802.3af标准
🔹 支持多种电源选型，交流或直流适配器和USB供电
🔹 支持链路故障直通(LFPT)
🔹 可搭配集中供电的IMC-318I机箱
— — IMC-380/390 — —
10/100/1000Mbps PoE&PoE+ 紧凑型光电转换器
🔹 支持IEEE802.3at PoE+(25.5W)和IEEE802.3af PoE(15.4W)标准
🔹 用作电源设备(PSE)
🔹 支持巨型帧功能(高达10240字节)
🔹 支持多种安装选项(桌面、DIN导轨或壁挂式)
🔹 光纤LOS上的可配置PoE重置功能
🔹 支持链路故障直通(LFPT)
— — IMC-318I — —
18槽光电转换器集中式供电机架
🔹 最高可支持18路插槽
🔹 模块化设计，支持热插拔
🔹 宽温设计，符合工业环境应用
🔹 内置电源模块，支持AC供电
