iDAQ智能汽车“巡诊”记 | 15项参数高速检测 充电效能加速升级

在政策及技术加持下，新能源汽车浪潮已然袭来。然而续航里程短、充电时间长、充电设备故障率高等成为制约新能源汽车发展的核心因素。

因此作为新能源动力发展的支撑性部件，充电设施的性能、充电效率及及可靠性测试至关重要。通过高速精密的测量仪，充电设备厂商可不断进行技术创新，逐步提升新车型的最大充电功率，缩短充电耗费时间，使新投入的兆瓦级充电系统可根据充电过程中电动汽车实际的需求功率，自适应地动态分配最优充电模块数量，柔性输出最佳充电功率，适配现在及未来所有车型，以最终实现“充电五分钟，续航二百里”的最终目标。

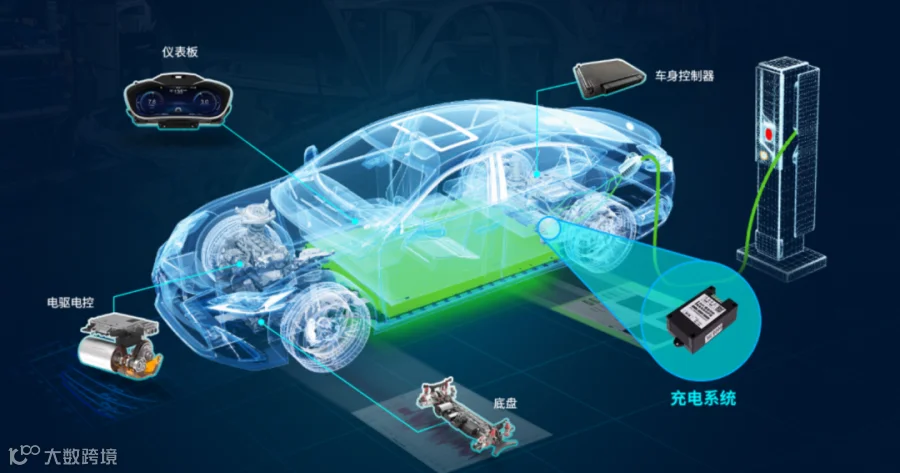

为助力充电效能优化，快速实现“即充即走”的充电体验，研华推出iDAQ新能源汽车充电效率测试系统，针对充电系统的PCS(功率变换模块)、超充桩充电模块及无线充电等进行测试，对储能关键部件 PCS 进行试验分析、技术评价、计算充电效率。

具体可用于测试充电过程的电能质量、转换效率、电流谐波、功率因数、总谐波、电压不平衡度、电流不平衡度、电压、电流、有功功率、视在功率、无功功率、有功电能、无功电能、频率等，记录相关数据以评估充电效率和充电品质，为电动汽车、充电桩、充电控制器进行策略优化以及充电效能升级提供重要依据。同时其精确的时间同步、无需复杂的布线、模块化设计等特点不仅可减少研发测试时间，还有利于优化成本效益。

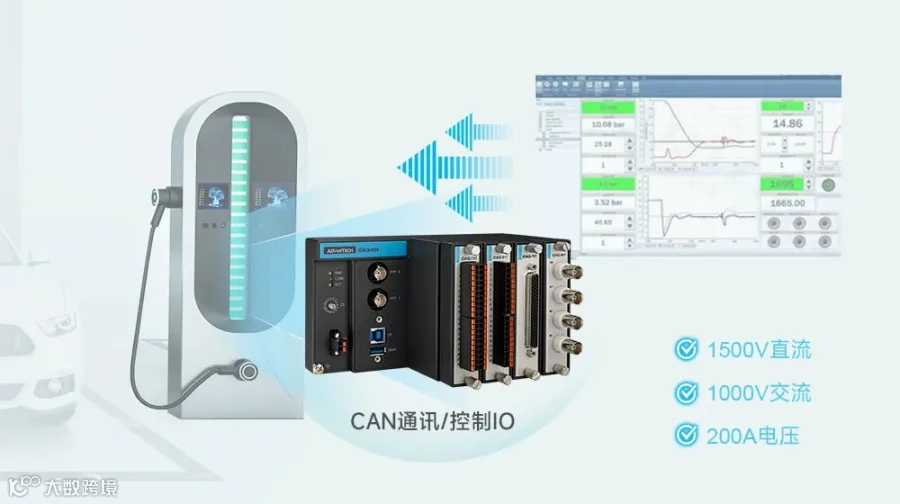

★  支持10 路电流采集通道，200Arms，精度可达0.2%

★  支持10 路电压采集通道，1500V 直流、1000V 交流，精度 可达0.2%、0.5%

★  16通道同步采样高达1 MS / s

★  16位分辨率，软件可选低通滤波器

iDAQ系列具有丰富的I/O模块，用户可根据自身需求选择相应的模块。其中iDAQ-841-AE，是8通道1M/ch高速同步采集模块，支持电压和电流测量，其同步采样高达1 MS/ s，16位分辨率模拟输入，宽输入范围可达40 vpp(±20 V范围)。

iDAQ-731-AE，是32通道隔离DI/O(16通道数字输入，16通道数字输出)模块，支持高达10kHz的buffer采集/更新速率，具有高驱动能力，中断处理能力，600VRMS隔离保护功能，其数字输出类型可在sink (NPN)类型和source (NPN)类型之间切换。

iDAQ-900系列机箱可根据安装的模块提供不同的连通性解决方案。其中iDAQ-964具有4个iDAQ 插槽，2 个可编程功能引脚，用于定时信号（触发、时钟）输入/输出，其使用AMAX-5580边缘控制器进行机箱扩展。

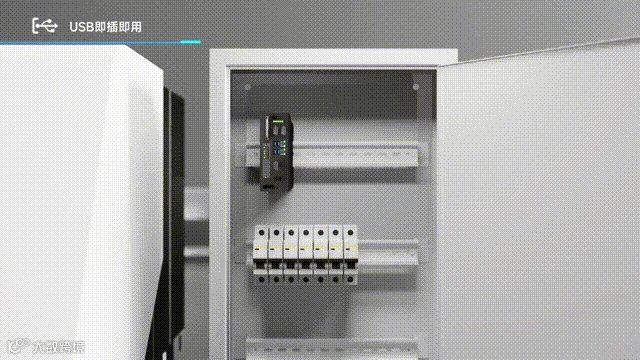

iDAQ-934通过USB 3.0与主机连接，可以直接连接通用USB接口。如果现场环境比较复杂，需要更强的稳定性，可选择iDoor专用USB扩展模块PCM-24U2U3。

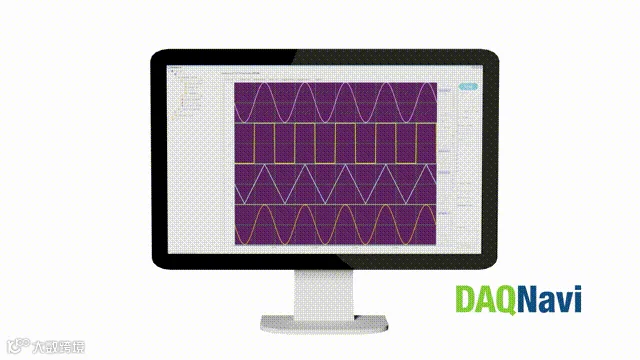

iDAQ系统依赖于DAQNavi/SDK作为软件开发工具包。它提供了一个Navigator的集成性实用程序，以便程序员在无需编程的情况下执行硬件配置和功能测试。同时研华还发布了Python SDK，以便用户可以快速构建测试其解决方案并证明可靠性。

此外，iDAQ系统的编程代码可以在机箱之间互换。例如，只需对设备名称稍加修改，基于iDAQ-934完成的程序即可直接移动到iDAQ-964上，既快速又方便。

通过iDAQ系列多通道I/O模块与机箱的组合，可精准测试充电设施的电压/电流/温度等各种物理数据信息，再经过DAQNavi/SDK开发软件显示其模拟波形和参数后，可有效评估测试产品质量。

同时，由于该产品模块化和坚固的设计，简化的布线以及易于使用的SDK，其将成为未来需要面对各种DAQ测试测量挑战的优选方案。
