太阳能光伏发电系统的定期维护事项

1、外观查验

外观检查主要包括组件玻璃是否有破损、是否有尖锐物体接触组件表面、组件是否被障碍物或异物遮挡、组件背板是否有烧穿的痕迹、组件与支架间固定螺丝是否有松动或损坏。

2、电池片、连接器和电缆线的检查

应定期进行预防性维护，检查电池片栅线附近是否有腐蚀情况，检查接线盒的密封胶是否有裂纹或缝隙，检查组件直流电缆和接线盒连接是否牢固。

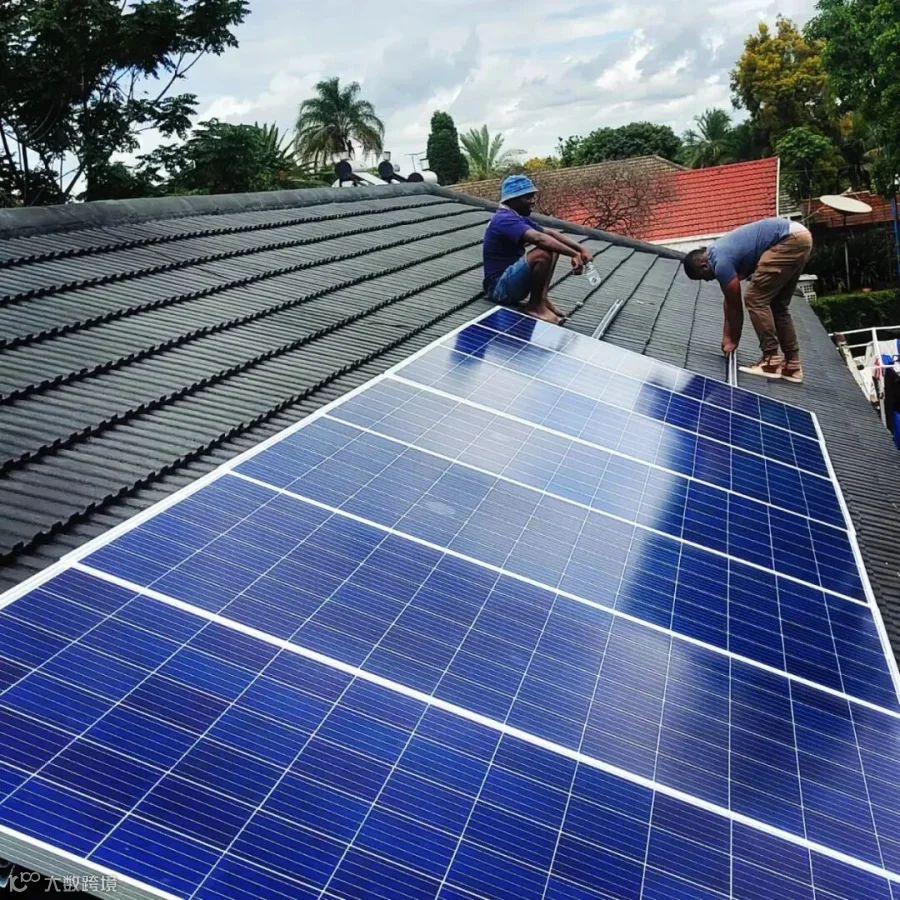

3、组件清洗

当组件表面出现明显积灰、鸟粪等遮挡或在同等天气条件下组件发电性能下降明显等情况，需要安排组件清洗。

清洗注意事项：清洗时必须使用柔软的布，干燥或潮湿的均可;不推荐使用含有矿物质的水进行清洗，以免在玻璃表面留下污垢;需在光照不强且组件温度较低的清晨或傍晚时清洗，严禁清理有玻璃破损或存在裸露电线等特征的光伏组件;正确穿戴安全帽、安全带、绝缘手套、绝缘胶鞋等安全防护用具;严禁踩踏光伏组件、导轨支架等，严禁将清洗水喷射到组件接线盒、电缆桥架等设备。

1、汇流箱的外观检查与维护

1.1 检查箱体密封性

日常检查：箱体内有无凝露现象，箱体电缆接头开孔处有无做封堵工作，箱体有无变形。

1.2 箱体破损检查

汇流箱若发生磕碰、划伤、变形等情况，应第一时间做补漆、修复，变形严重无法修复的，需及时更换汇流箱。

2、汇流箱内部检查与维护

定期巡检时，使用红外线测温仪或热成像仪等设备对汇流箱内的温度进行检测，运维人员对异常发热点应做到及时排查、及时处理。

1.1 箱体内接线端子检查与维护

日常巡检重点检查各线缆、紧固件连接处有无虚接、漏接情况、检查熔断器底座有无发黑变形。

1.2 熔断器检查与维护

观察熔断器有无熔断、生锈、颜色发黄等情况，如有上述情况应及时予以更换。对于熔断的熔断器，运维人员应确认异常原因并排除。

1.3 绝缘测试与维护

检查导线的颜色及导线的温度来判断导线的绝缘性能。对于颜色或温度异常的，确认异常原因并排除后及时进行更换处理。

1.4 浪涌保护器检查与维护

定期对浪涌保护器工作状态进行检查确认，特别是雷电过后，应及时检查。

3、断路器的检查与维护

检查断路器表面是否存在发黑或运行声音异常，使用红外线测温仪或热成像仪等仪器对断路器进行温度检查，判断断路器是否存在异常。对于存在异常的断路器，检查人员应确认异常原因并排除后及时进行更换处理。

一、逆变器检查

1、逆变器的运行

1.11 逆变器结构和电气连接应保持完整，不应存在锈蚀、积灰等现象，散热环境应良好，逆变器运行时不应有较大振动和异常噪声。

1.12 逆变器上的警示标识应完整无破损。

1.13 逆变器中模块、电抗器、变压器的散热器风扇根据温度自行启动和停止的功能应正常，散热风扇运行时不应有较大振动及异常噪音，如有异常情况应断电检查。

2、巡回检查项目

2.1 检查逆变器运行各指示灯工作正常，无故障信号发出。

2.2 检查逆变器运行无异常声音。

2.3 检查逆变器运行中各参数在规定范围内，重点检查以下运行参数：

① 直流电压、直流电流、直流功率。

② 交流电压、交流电流、发电功率。

2.4 检查逆变器交直流侧电缆无放电和过热迹象。

2.5 检查逆变器交直流侧开关状态正常，无跳闸、放电和过热现象。

2.6 检查逆变器箱体是否正常。

2.7 检查逆变器散热系统工作正常。

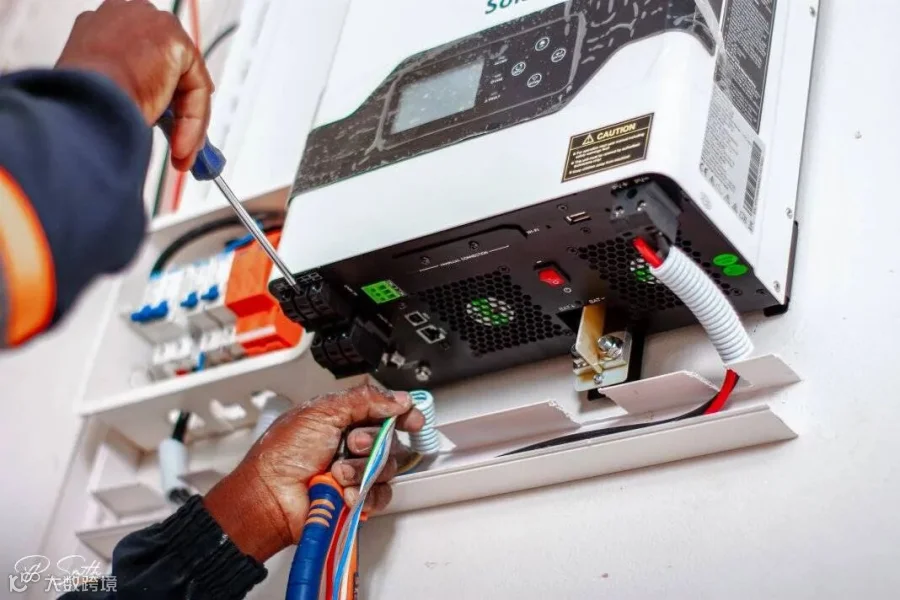

二、逆变器的维护

1、逆变器定期维护。

2、检修维护注意事项。

2.1 检修维护时严格执行逆变器关机操作程序，严禁违规操作。

2.2 逆变器内部故障时应及时通知厂家，并做好相关记录。记录包括：故障现象及代码、机器型号及编号、故障发生时间和位置等。

2.3 逆变器检修，除断开逆变器本体所有开关外，必须将接入该逆变器的所有汇流箱的空气开关全部断开，将该逆变器的交流输出开关和升压箱变低压侧开关断开。

2.4 逆变器由于保护动作停止工作，必须到现场检查并查明故障具体原因，同时排查其他逆变器是否存在相同隐患。

2.5 故障原因查明并处理完毕后，按照逆变器投入步骤，投入运行。

2.6 如逆变器故障暂时无法处理，将逆变器交、直流两侧开关断开，并做好检修隔离措施及安全警示标示。

一、电缆分类

根据光伏电站的系统特点，光伏电站使用的电力电缆可分为直流电缆和交流电缆。

1. 直流电缆

组件与组件之间的串联电缆;组串之间及其组串至直流汇流箱(组串式逆变器)之间的并联电缆;直流汇流箱至逆变器之间电缆。

2. 交流电缆

逆变器至升压变压器的连接电缆;升压变压器至配电装置的连接电缆;配电装置至电网或用户的连接电缆。

3. 通讯电缆

数据传输电缆和光缆;光伏电站内所有通讯联络电缆。

二、光伏电缆线路运行注意事项

1. 光伏电缆不得长时间过负荷运行或过热运行。光伏发电的特性，决定了电缆输电是周期性的负荷，当发电高峰时，不要忽视电缆负荷电流及电缆外皮温度、接头温度的监测。

2. 如果光伏电站和电力系统的输出线路采用电缆输出，电缆线路保护不应设置自动重合闸。因为电缆线路的故障多为永久性故障，若重合闸动作，则必然会扩大事故，威胁电网的稳定运行。

3. 电缆线路的馈线跳闸后，不要忽视电缆的检查。重点检查电缆路径有无挖掘、电线有无损伤，必要时应通过试验进一步检查判断。

4. 光伏电站的电缆根据电站安装位置的不同而采用不同的机械保护模式，当采用直埋电缆运行时，检查时要特别注意：电缆路径附近地面不能随便挖掘;电缆路径附近地面不准堆放重物、腐蚀性物质、临时建筑;电缆路径标志桩和保护设施不能随便移动、拆除。

5. 电力电缆线路停用一段时间后恢复运行时必须重新试验才能投入使用。停电超过一星期但不满一个月的电缆，重新投入运行前，应摇测绝缘电阻，与上次试验记录相比不得降低 30%，否则应做耐压试验;停电超过一个月但不满一年的，则必须做耐压试验，试验电压可为预防性试验电压的一半;停电时间超过试验周期的，必须做预防性试验。

三、电缆的检查与维护

1. 电缆拐弯处两端都应固定，必要时采用刚性固定夹具。检查电缆拐弯处夹具位移，垫层位移老化情况。

2. 电缆拐弯安装，垂直安装，斜坡安装等处，容易出现因温度变化产生位移。运行巡视检查时，如果发现安装电缆出现明显位移和变形，位移量较大已经使电缆紧绷，长度方向明显承受拉力，或电缆挤压电缆槽一面内壁面时，必须重新按要求调整电缆铺设并固定电缆，使电缆的拐弯半径符合要求。

3. 在垂直或接近垂直坡面安装固定的电缆检查，固定点需按设计要求的固定间距进行固定，检查固定夹具和柔性垫层，检查垂直支架牢固程度，发现支架锈蚀，开裂等情况，需要记录报修。

4. 对坡面安装的电缆，应定期检查电缆的固定情况，大于 30 度坡面的电缆安装，等同于垂直安装要求，检查时，和垂直安装的检查方法一致。一些电缆在电缆槽内按蛇形铺设，电力负荷的变化会引起线缆的热胀冷缩现象，运行检查时要注意检查坡面安装的电缆移动情况，发现移动马上调整固定卡子或固定夹具。
