FC-919输送带修补条
一．产品简介：
抗拉强度高，耐磨性能好。背面含半硫化层（又叫绿胶层或CN层），此面涂刷冷粘胶水后可与输送带超强粘接。操作简单，快速修复，节约时间，即修即用。适用于输送带纵向长距离划伤、划透及边缘磨损的修复，局部橡胶层损伤修复，冷粘皮封口等方面。是港口，水泥，煤矿，钢铁等拥有输送带企业的必备产品。
二．主要性能特点：
·性价比高，修补耗时短，仅需几小时皮带即可投入运行；
·修补处粘接力强，不易脱落，可持续使用直至皮带更换；
·粘接面含半硫化层，提高粘接强度40%以上，补条内含织物层，保证修补处强度；
·适用于各种织物带，钢丝带，PVC带的破损封口，刺破，破洞和纵向撕裂修补；
三．产品规格型号
产品规格（mm）
厚度*宽度*长度
|
产品备注
|
订货码
|
2.2*100*10000标准型
|
含普通织物层
|
91901
|
3.2*150*10000标准型
|
91902
|
|
3.2*220*10000标准型
|
91903
|
|
3.4*300*10000标准型
|
91904
|
|
3.4*400*10000标准型
|
91905
|
|
3.6*100*10000加强型
|
含加强织物层
|
91906
|
4.6*150*10000加强型
|
91907
|
|
4.6*220*10000加强型
|
91908
|
|
4.8*300*10000加强型
|
91909
|
|
4.8*400*10000加强型
|
91910
|
四．施工工艺：
（1）用钨钢碟对输送带修补面进行打磨粗化处理，并清理干净（如修补表面有油污，需配合FC-501橡胶专用清洗剂去油污）。
（2）将FC-801高强度橡胶粘接剂和FC-80固化剂按25:1比例充分混合，在输送带修补面涂刷一层粘接剂（要求：薄而均匀），并待粘合剂完全干透（用手背触摸无粘性，约半小时）。
（3）用同样手法在输送带修补面二次涂刷粘接剂，同时在修补条绿色面（半硫化层面或CN层面）涂刷一层粘接剂，待粘接剂干至略有粘性时（本次不可等干透），将修补条粘接至输送带修补面。
（4）用压实滚轮或橡胶锤将修补条压实，排尽内部空气；
（5）用钨钢碟将修补条两头磨平，尽量与原输送带表面相平或略低（防止运转过程中因凸起太高而被清扫器刮起）。在修补条边缘地区再次涂刷粘接剂加固处理，切记不能出现边缘翘起现象；
（6）静置2小时以上，待粘接剂完全固化后即可开机使用。
注意：如带面出现破损严重或较大漏洞，还需用FC-958橡胶修补胶进行填充处理。
五．注意事项：
·施工时应戴手套，避免粘接剂接触皮肤。
·严禁物料与水，酸碱物质，具有腐蚀性物质接触。
·不得将物料弃置于下水道，要放置于儿童不能接触的地方。
六．包装与储存：
·包装：10米/卷
·储存：在5℃～25℃环境下可储存12个月
输送带修补条使用说明（图文版）
|
||
修补步骤
|
图片示例
|
文字说明
|

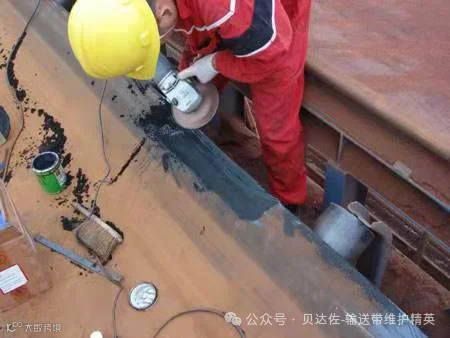

一：打磨
|
|
用钨钢碟对输送带修补面进行打磨粗化处理，并清理干净（如修补表面有油污，需配合FC-501橡胶专用清洗剂去油污） |

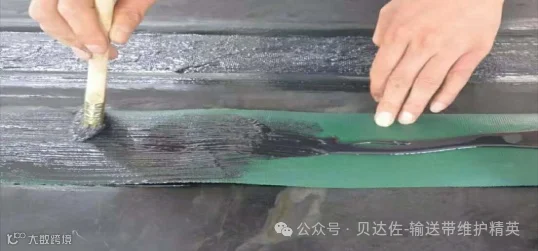

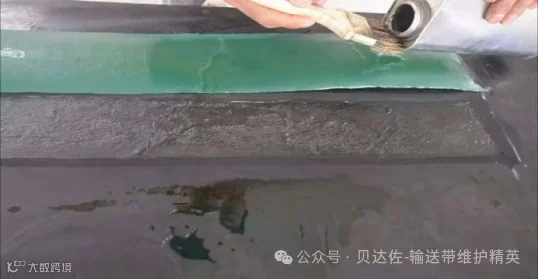

二：刷胶 |
|
（1）将FC-801高强度橡胶粘接剂和FC-80固化剂按25:1比例充分混合，在输送带修补面涂刷一层粘接剂（要求：薄而均匀），并待粘合剂完全干透（用手背触摸无粘性，约半小时）。
|
|
（2）用同样手法在输送带修补面二次涂刷粘接剂，同时在修补条绿色面（半硫化层面或CN层面）涂刷一层粘接剂，待粘接剂干至略有粘性时（本次不可等干透），将修补条粘接至输送带修补面。
|
|
三：压实
|
|
用压实滚轮或橡胶锤将修补条压实，排尽内部空气；
|

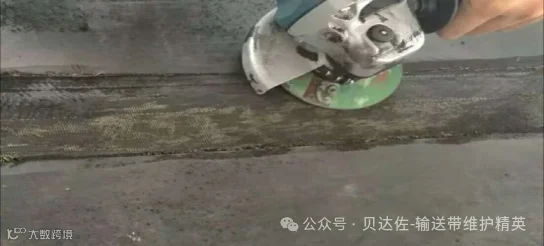

四：边缘处理
|
|
用钨钢碟将修补条两头磨平，尽量与原输送带面相平或略低（防止运转中因凸起太高而被清扫器刮起）。在修补条边缘地区再次涂刷粘接剂加固处理，切记不能出现边缘翘起现象；
|

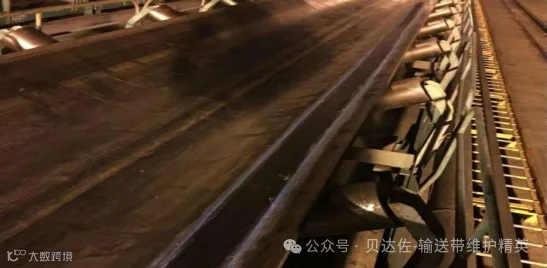

五：静置
|
|
静置2小时以上，待粘接剂完全固化后即可开机使用。
|
特别说明：
|
（1）修补条不能贴反，一定在绿色面刷胶粘接至输送带表面，黑色面朝上；（2）混合固化剂的粘接剂一定在2小时内全部用完，否则将自动凝固，无法再用；（3）如输送带中间漏空较大，还需配合使用FC-958橡胶修补胶进行填缝处理；
|
|
七．备注：
·本产品说明均为生产检测及实际应用总结。因施工过程和环境不同以及多种因素的影响不在我们控制之中，客户批量使用前需做试用性论证试验。我公司及授权经销商对不正确使用及施工不承担任何责任。
