问题描述
在做系列化的KJ产品的仿真过程中，由于产品构成大致相同、材料基本一致，因此在仿真建模时也经常需要对每一个分析都要输入相同的材料属性、建立相同的物理属性和网格收集器等。这种大量的重复性工作造成了时间的浪费，如果能充分利用自定义分析模板，将这些材料属性、物理属性和网格收集器等放在自定义模板中，在后续的分析中可以避免从零开始的建模过程，大大提高仿真建模的效率。
解决方法
默认情况下，系统使用pax文件指定建模、制图、仿真和制造的模板，通过编辑该文件可以添加和移除模板。为了避免修改NX的默认模板，可以通过指定环境变量来修改NX默认模板目录为当前工作目录，步骤如下：
右击“我的电脑”，选择“属性”。
如果是win7系统，点击“高级系统设置”。
在“高级”页面中，点击“环境变量”按钮。
建立一个新的环境变量UGII_TEMPLATE_DIR，并将其值指定为工作目录。
持续点击“确定”关闭所有窗口。

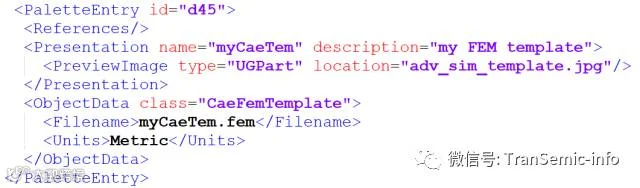

指定所使用的仿真模板的pax文件位于NX安装目录下的templates文件夹中，文件名为：ugs_cae_templates.pax，将该文件复制到工作目录下，并编辑，加入自定义模板，在文件末尾加入一个新的Palette段。
按照上面的格式给出模板在NX新建仿真界面上显示的名称及描述等，如果是FEM模板，ObjectDate classs为CaeFemTemplate，如果是SIM模板，ObjectDate classs为CaeSimTemplate。
接下来，使用空的fem或sim模板建立一个fem或sim文件，将所需的材料数据、物理属性、网格收集器等建立在fem文件中，将求解器相关设置建立在sim文件中，并保存在UGII_TEMPLATE_DIR所指定的目录中。

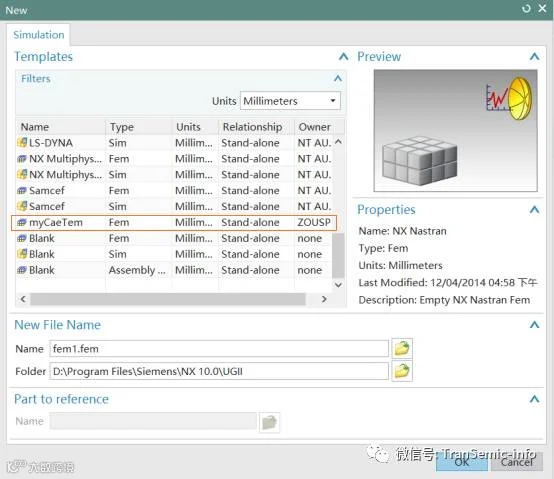

在后续的新建fem或sim的时候，就可以在新建界面中看到自己定义的fem或sim的模板了。
