问题描述
使用结构管理器为管理产品结构带来了很大方便；但如果结构数据非常庞大的时候，设计师要在结构管理器中直接快速定位指定的设计零件，就需要花费些时间。本文介绍一种快速搜索指定零件的办法。
解决方法
制造工艺规划器中有个结构搜索功能可以在产品结构中快速搜索出指定的零件。具体的操作如下：
1、选中结构管理器的顶层零部件；

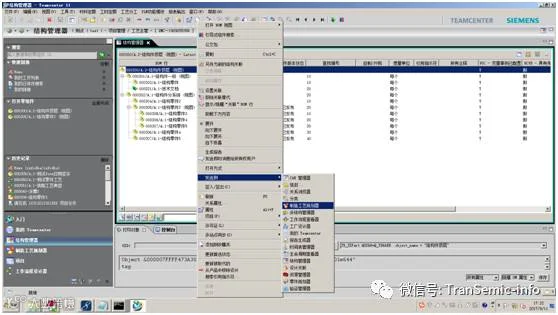

2、右键 --> 发送到 --> 制造工艺规划器；

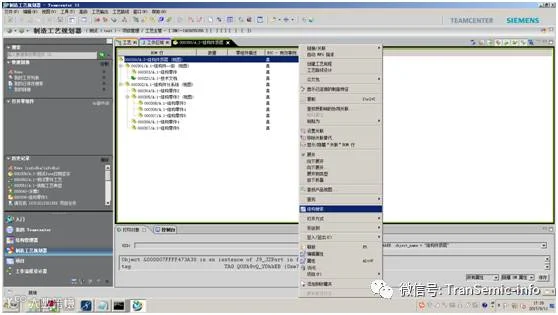

3、在制造工艺规划器中，切换到零件设计视图，右键 --> 结构搜索；

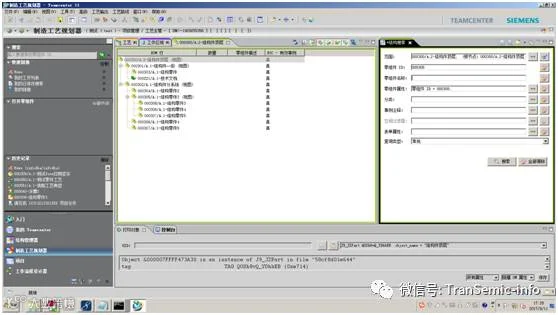

4、右侧弹出搜索视图；
5、在右侧根据需要录入查询内容，列如录入id 为 000308 进行查询；
6、查询结果的显示效果是：选中查询出来的 item 在左侧结构树中会自动展开并底层背景以灰色显示。
