问题描述
在EDA集成中，TC实施人员经常希望了解Altium Designer元器件库odbc数据库连接配置的方法。
解决办法
本文重点介绍Altium Designer的元器件库数据库连接配置方法，该方法是Altium Designer的标准功能。

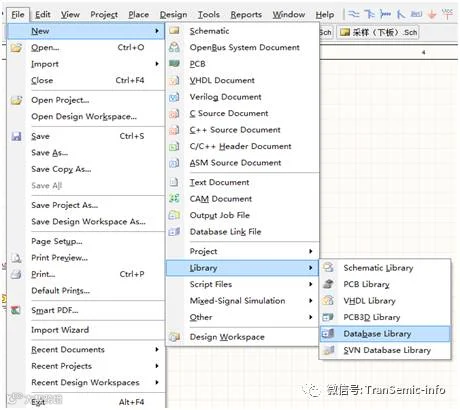

1、打开Altium Designer软件的元器件库配置：FILE→NEW→Library→DatabaseLibrary。

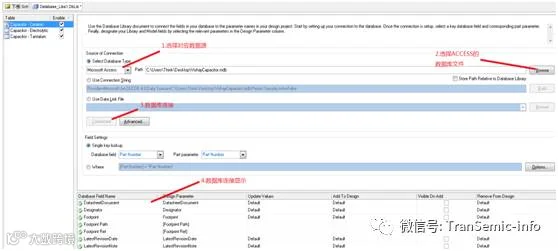

2、数据库连接配置操作如下图，为连接ACCESS的数据库操作步骤，元器件库连接支持多种ODBC的数据库（SQL Server、Oracle等）。

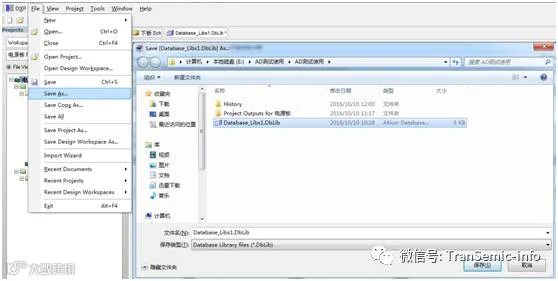

3、配置完成后，保存为一个新的Dblib文件:File→Save As→*.Dblib。

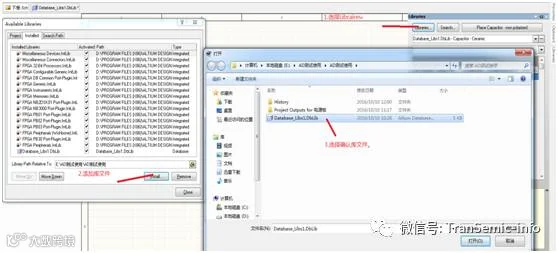

4、配置库文件链接新的Dblib。

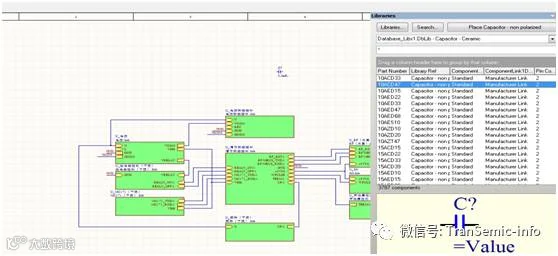

5、原理图设计，从元器件库中调用元器件的原理图封装。

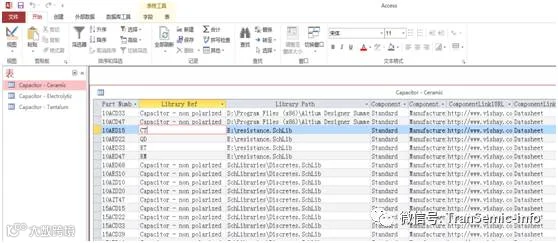

6、数据库文件修改，下图为Library Ref(原理图封装文件参数)和Library Path(原理图封装文件路径修改)。
