做机械设计、非标自动化、工装夹具、设备加工的朋友都懂：
一张图纸的灵魂，从来不是画得多好看，而是尺寸标得对不对。
很多新手设计师觉得，尺寸标注就是把长度、半径、孔位标上去就行，实则不然。标注错一处，加工废一批，装配全翻车，返工成本动辄几千上万。在军工行业需要高精度装配的自动化产线零件里，尺寸标注更是严谨到“分毫必较”。
今天就用最通俗、最落地的语言，聊聊工程图尺寸标注的核心逻辑、规范原则、高频坑点，不管是在校学生、入行新人，还是多年设计老炮，都能查漏补缺。
先搞懂：尺寸标注的本质，不是“标数字”，是“传指令”
工程图纸是什么？
它是设计师和加工师傅、装配人员、质检人员唯一的通用语言。
你标在图纸上的每一个尺寸、每一个公差、每一条引线，都不是随便写的，而是给下游环节的刚性执行指令。
• 加工师傅：按尺寸车、铣、钻、刨、磨，一丝不差；
• 质检人员：按尺寸及技术要求检测、判定合格与报废；
• 装配人员：按尺寸定位、配合、锁紧，无干涉无间隙。
标注的最高境界：只有唯一解读方式，没有任何歧义。
但凡出现“两种理解方向”，这个标注就是不合格的。
这也是为什么，同样一个零件，新手标10个尺寸，老师傅只标6个，少而精、准而全，才是顶级水平。
牢记5条黄金原则，尺寸标注变轻松
不管是机械制图国标GB/T 4458.4，还是行业通用规范，所有合格的尺寸标注，都逃不开这5条底层规则，也是最容易被忽略的基础。
完整性：
不多标、不漏标，零件能唯一确定形状
一张完整的图纸，不需要测量、不需要推算、不需要脑补，仅凭标注尺寸，就能1:1还原零件所有形状、位置、结构。
*常见错误：
漏标孔位中心距、漏标台阶高度、漏标倒角尺寸、关键配合尺寸缺失，导致加工只能“猜尺寸”，很容易导致报废。
清晰性：
布局整齐、不交叉、不重叠、读图顺畅
尺寸线、尺寸界线、引线严禁交叉重叠，尽量布置在视图外侧，同一方向尺寸按“从小到大”或“从大到小”依次排列。
核心要求：师傅拿到图纸，3秒内能找到关键尺寸，不用翻来翻去找数字。

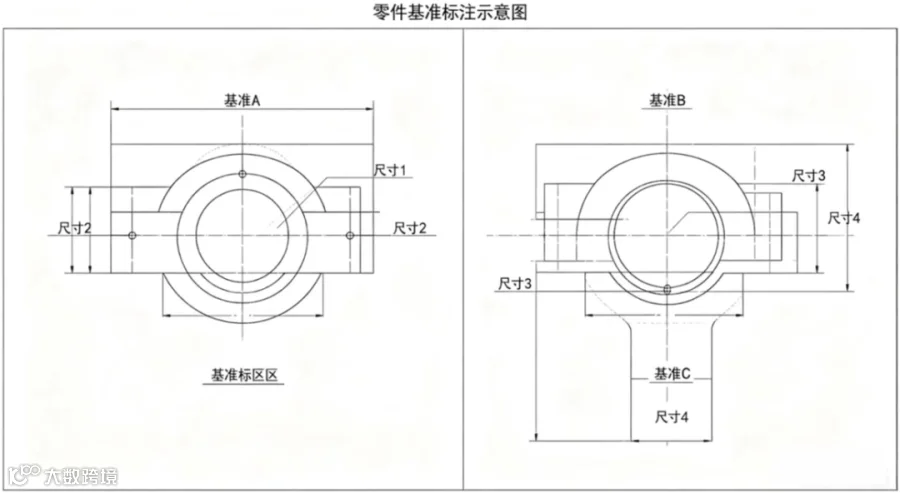

合理性：
以加工基准、装配基准为标注基准
这是90%新手最容易犯的错：随便选个点当基准，乱标尺寸链。
正确逻辑：
加工基准→标注基准→装配基准，三者必须统一。
比如轴类零件以中心轴线、端面为基准；板类零件以定位面、安装面为基准，所有尺寸从基准出发，避免累计误差。

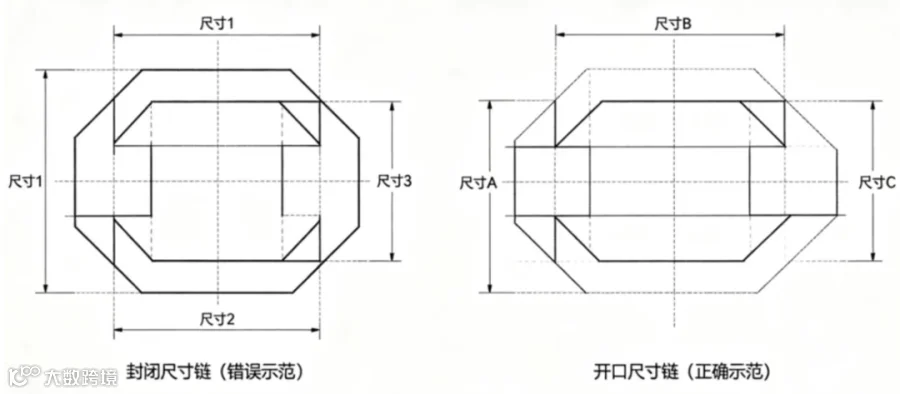

唯一性：
尺寸标注不重复、封闭尺寸不出现
机械设计铁律：严禁标注封闭尺寸链。
一段闭环的尺寸，只标除“开口环”之外的所有尺寸，把误差集中在不重要的非配合尺寸上，一旦标全封闭尺寸，加工无法同时满足所有尺寸，必然超差。
实用性：
优先标加工易测尺寸，不标理论推算尺寸
标注要贴合加工工艺，能直接用卡尺、千分尺、高度尺测量的尺寸，优先直接标注，不要用间接尺寸、推算尺寸代替，减少测量误差和解读成本。
简单总结：
完整不缺、清晰不乱、基准统一、不闭链条、实测可用，20个字守住标注底线。
非标设计中最常用：4类关键尺寸标注实操要点
我们日常做设备、工装、模组、机架，90%的图纸都离不开这4类结构，它们的标注逻辑完全不同，标错就装不上。
孔系尺寸：位置精度＞形状尺寸
螺丝孔、定位销孔、穿线孔、气缸安装孔，是最容易标错的结构。
• 定位销孔：必须标位置度公差，同时标注孔径公差、深度；
• 安装螺丝孔：优先标中心距、边距，以安装基准面为起点；
• 通孔/盲孔：必须清晰标注深度，盲孔严禁漏标深度尺寸。
避坑：孔位中心距不要分段标注，直接标整体跨距，避免累计偏差。
轴与套配合尺寸：公差优先于基本尺寸
轴类、套筒、轴承位、齿轮位，尺寸本身不重要，公差配合才是核心。
• 转动配合、间隙配合、过渡配合、过盈配合，公差等级完全不同；
• 关键配合面必须标注圆柱度、同轴度、圆跳动形位公差；
• 轴端台阶、卡簧槽、退刀槽，尺寸必须标准通用化，不自定义非标尺寸。
钣金/机架结构：折弯、开孔、安装边距优先
机架、钣金罩壳、安装底板，标注核心是装配定位。
• 以安装定位面为基准，标折弯尺寸、开孔位置；
• 折弯内角、外角、折弯高度清晰区分；
• 焊接件标注焊后尺寸，而非焊前单件尺寸。
工装夹具/精密结构：全形位公差标注
高精度压紧机构、定位工装、检测治具，除了基本尺寸，形位公差是标注核心。
垂直度、平行度、同轴度、位置度、平面度，直接决定零件能不能精准定位、设备能不能稳定运行。
设计师90%都踩过：尺寸标注高频坑
这些错误看似小事，一出问题就是零件报废、现场无法装配，全是血泪教训。
基准混乱，尺寸链闭环
最典型低级错误，直接导致加工尺寸超差，零件全部作废。
关键配合尺寸不标公差，默认自由公差
自由公差精度极低，轴承位、销孔、导轨安装面不标公差，根本无法正常装配。
重复标注、多余标注，造成解读歧义
同一个尺寸在两个视图重复标注，加工师傅不知道以哪个为准，属于图纸严重不规范。
字体不统一、数字方向颠倒、尺寸线出头不规范
看似格式问题，实则容易读错数字、看反尺寸，小错误引发大事故。
倒角、圆角、退刀槽用非标准标注
国标有固定简化标注格式，乱标会导致加工刀具选错，尺寸做不出来。
忽略加工工艺，标注无法加工的尺寸
比如内孔深处标无法测量的尺寸、尖角标无法加工的锐角尺寸，完全脱离实际生产。
写在最后：好的标注，是设计师的专业名片
在机械行业里，有一句很实在的话：
看一眼图纸的尺寸标注，就知道这个设计师有没有现场经验。
只会画图、不会标尺寸的，是“绘图员”；
能画对图、标对数、贴合加工、适配装配的，才是真正的“机械工程师”。
一张规范、清晰、严谨、无歧义的工程图，不仅能减少加工失误、降低成本、提升效率，更能体现设计师的专业素养、责任意识和工程思维。
差之毫厘，失之千里。
工程图里的每一个数字、每一条线，都承载着设备的稳定性、产品的合格率、项目的成败。
标对每一个尺寸，守好每一处细节，才是设计的初心。
